关于非结构化网格划分的共性问题

释放双眼,带上耳机,听听看~!

这是一篇来自高铁上的水文!(仅针对初学者,大佬请无视)

几何结构如果简单明了那肯定是要推荐使用icem来完成结构化网格划分的,主流的东西流行了这么多年了,现在的复杂几何大都推荐使用非结构化网格来计算,因为我们的计算机可以完成亿点点网格的计算了。

在Ansys家族中可以用与划分非结构化网格的软件包括icem、Ansys meshFluent meshing等,因为都是Ansys同门,所以这些软件很多数据是互通的,比如咱们在画网格时很重要的一个数据:边界

在以上三款软件中,icem和Ansys mesh创建边界的过程基本是一致的,很简单。而Fluent meshing相对难一点,我说的是相对哈,其实都一样。

我的观点是能在建模的同时完成边界的定义和计算域的定义,就会给后面的网格划分带来便利,尤其是利用Fluent meshing划分网格时,一般在导入几何后第一步就是设置网格加密,如果你提前定义好了边界和计算域,那么可以直接选择对应的名称进行参数设定即可,非常的方便了。

鉴于以上啰里啰嗦的叙述,像论文的开篇一样,回顾过去展望未来。下面讲讲实操!

一、创建模型

建模嘛,任何三维软件都可以做,做完以后就不要直接导入网格划分软件啦,先在SCDM(全名SpaceClaim)中做个前处理吧!

二、前处理

这个前处理可以广义理解为网格划分前的最后一步工作,网格划分前的几何模型最好是完美的,没有缝隙、没有多余的面、没有“脏几何”的任何特点、封闭的几何!

这个SCDM呢有一个“修复”菜单,其中有“拼接”、“间距”、“缺失的面”这三个重点功能,如果你的几何在经过这3个菜单的检验后没有任何错误提醒,那么恭喜你,你的宝宝很健康,不需要吃药(修复)也不需要打针(重建)。

该抽的流体域、该建的物理模型最好在建模软件和前处理软件中完成,不要尝试在icem中建模,也不要尝试在mesh中抽流体域,这些操作本大可不必,建模软件、前处理软件中很简单的操作完全没必要南辕北辙!

三、定义边界和计算域

哈,来到了重点中的重点,SCDM(SpaceClaim)中创建的边界和计算域是可以完整传递到icem、Ansys mesh、Fluent meshing中的,这个功能简直不要太爽,前期定义后期舒服,就是这个意思。

关于如何在SCDM中定义边界和计算域,之前已有教程,可以查看下方文章:

SCDM如何边界命名

后期可能会出几期各种网格划分软件进行离心泵网格划分的视频,到时候再详细讲一下操作。
每天学习亿点点,都有看得见的进步!

SCDM中创建的边界和计算域

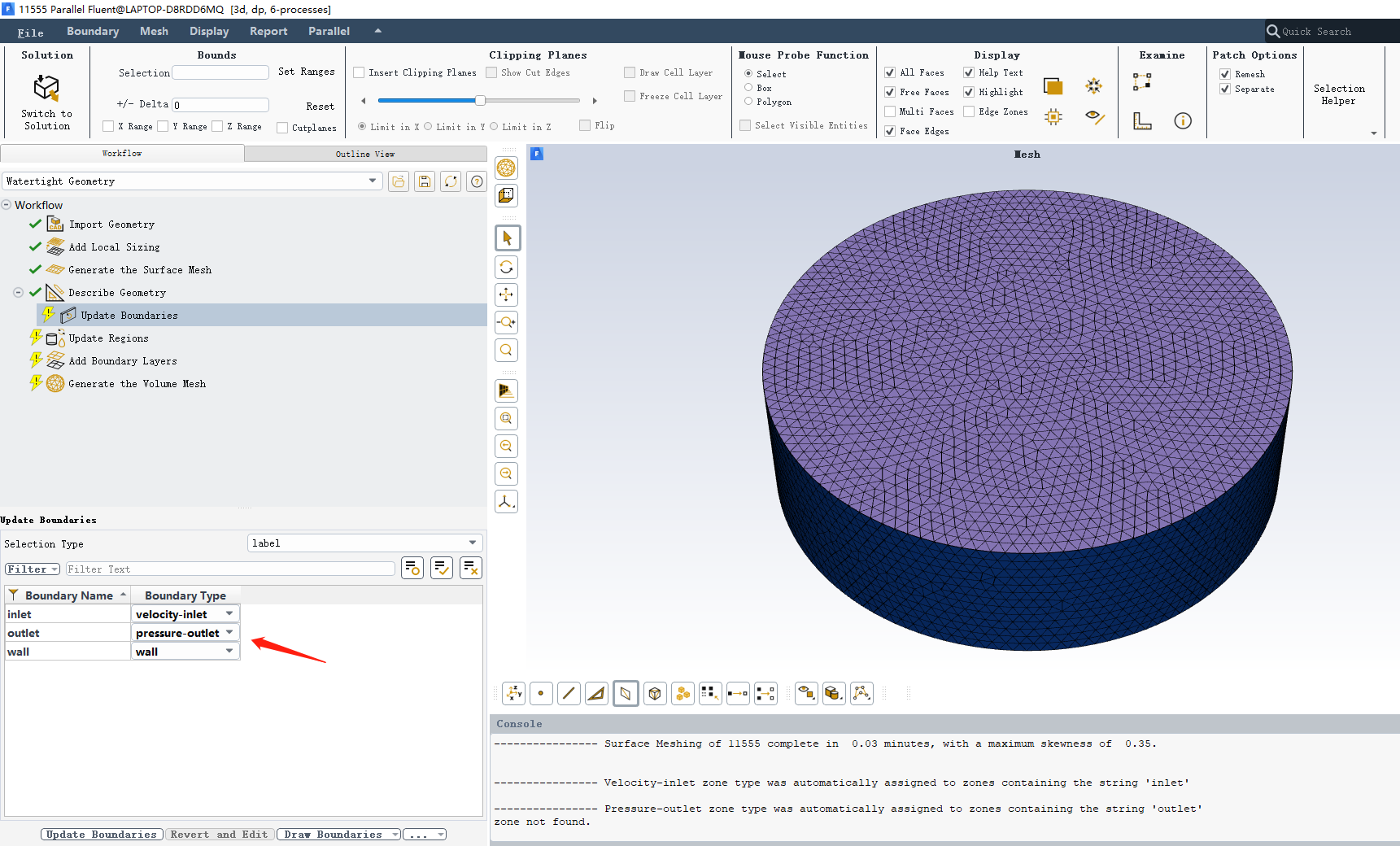

导入Fluent meshing中的边界和计算域显示


导入Ansys mesh中的边界和计算域显示

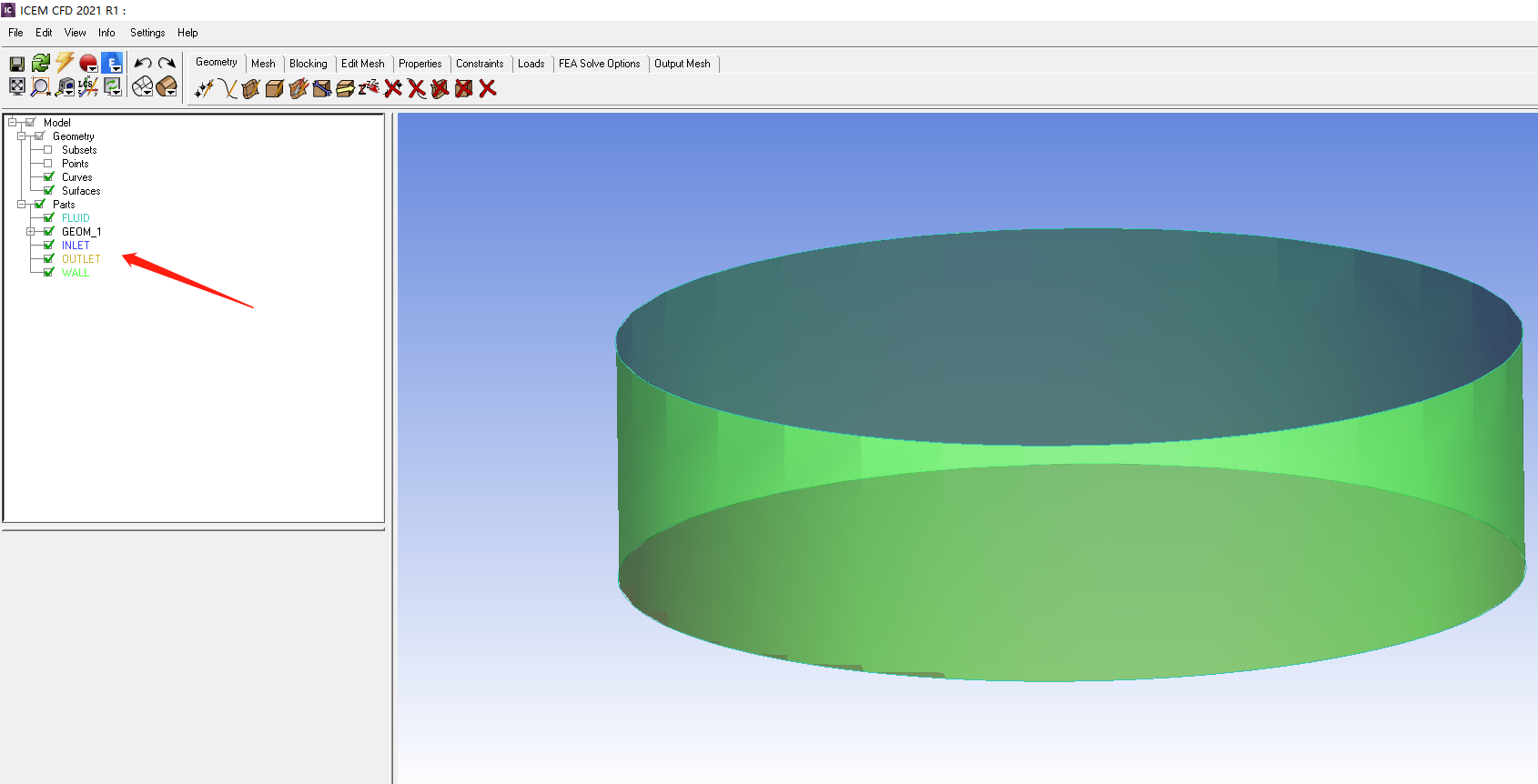

导入icem中的边界和计算域显示


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

给TA买糖
共{{data.count}}人
人已赞赏
仿真计算

UG逆向轴流泵叶轮视频教程

2021-4-20 22:33:05

仿真计算

CREO流体域抽取教程

2021-4-24 21:33:33

2 条回复 A文章作者 M管理员
  1. pumpitach

    请问,有没有办法把fluent meshing 划分的蜂窝多面体网格(poly)网格导出到CFX中进行计算?

    • 泵小丫

      目前还不可以,cfx求解器暂不支持meshing网格?可能会在以后的版本中兼容也未可知
