泵三维模型3:JS80自吸泵

释放双眼,带上耳机,听听看~!

一、泵型简介

名称:自吸泵

级数:单级

格式:STP

来源:来自网络

二、自吸泵相关知识

以下内容摘自关老师:《现代泵理论与设计》一书!

自吸泵,就是在启动前不需要灌水,经短时间运转,靠泵本身的作用,即可把水吸上来,投入正常运行。

自吸泵按作用原理分为以下几类:

  • 气液混合式(包括内混式和外混式)
  • 水环轮式
  • 射流式(包括液体射流和气体射流)

气液混合式自吸泵工作过程:平时设法在泵内存一定量的水,泵启动后由于叶轮的旋转作用,吸人管路的空气和水充分混合,并被排到气水分离室。气水分离室上部的气体排出,下部的液体重新返回叶轮,和吸入管路的气体混合,直到把泵及吸入管路内的气体全部排尽,完成自吸,正常抽水。

根据气液混合后水回流的部位不同,气液混合式自吸泵分为内混式和外混式。其中气液分离室中的液体回流到叶轮进口处,空气和水在叶轮进口处混合的称为内混式自吸泵;气液分离室中的液体回流到叶轮出口处,空气和水在叶轮外缘处混合的称为外混式自吸泵。

水环轮式是将水环轮和水泵轮组合在一个壳体中,借助水环轮将气体排出,实现自吸,当泵正常运行后,可通过阀截断连接离心轮和水环轮的通道,并放掉水环轮内的液体。

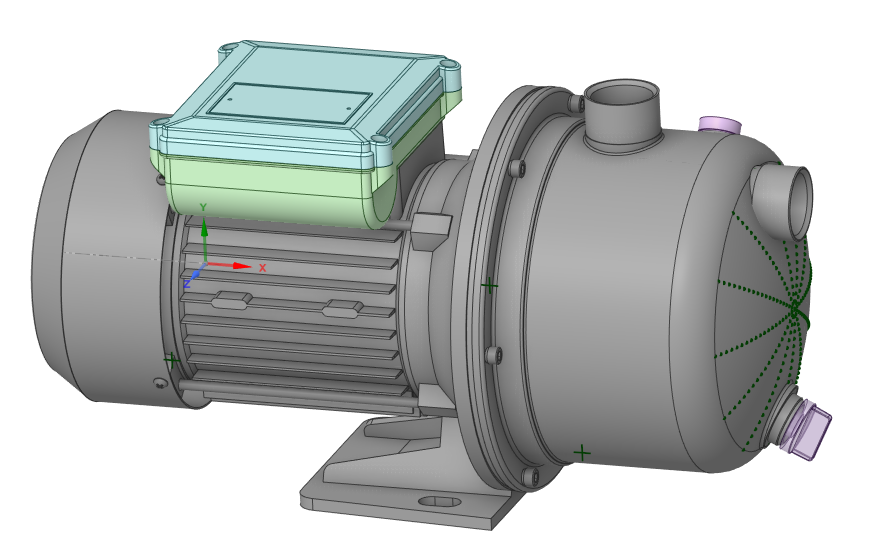

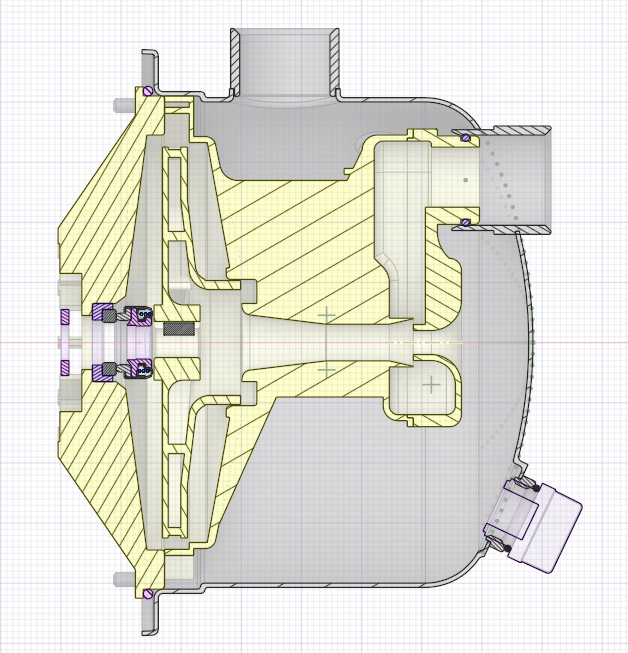

三、截图展示





四、下载地址

下滑下载!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
