节段式多级离心泵模型

释放双眼,带上耳机,听听看~!
非常漂亮、完善、完美的多级离心泵模型,适合用于练手、学习建模、学习CFD计算等。

单级单吸离心泵看的多了,看复杂点的泵模型就觉得很好看!

一、模型简介

模型名称:节段式多级泵

格式:scdoc   &   stp

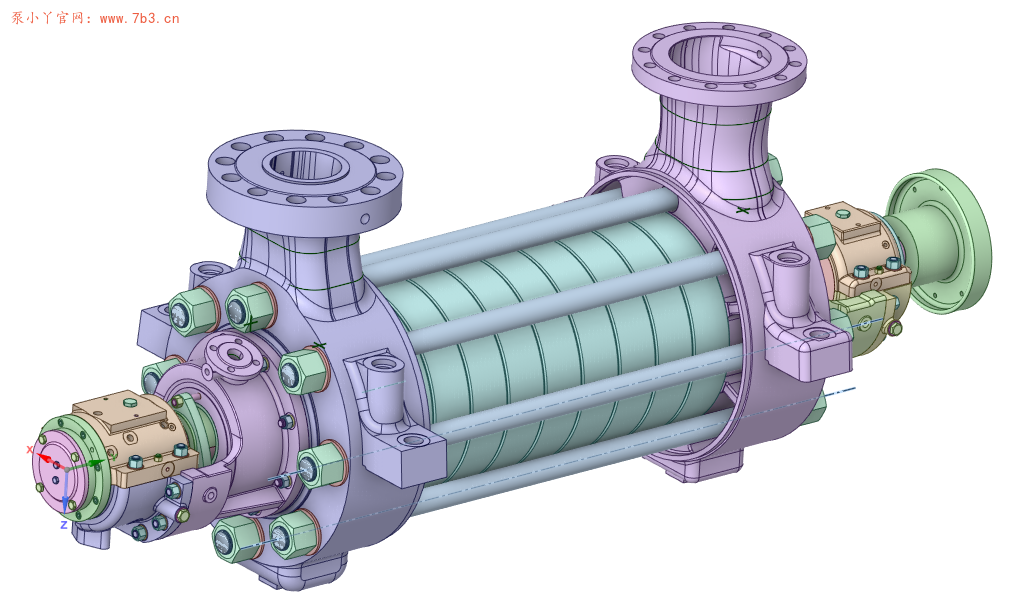

今天分享的这个模型是一个10级节段式多级泵,如下图所示:

节段式多级离心泵模型

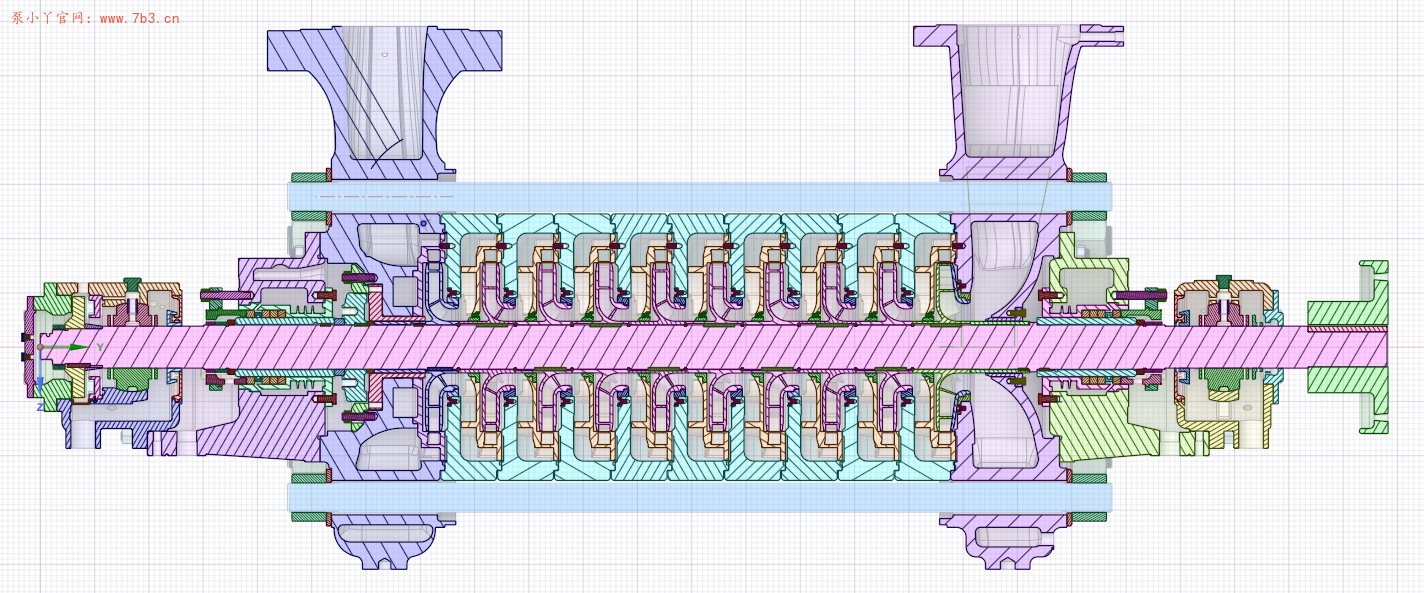

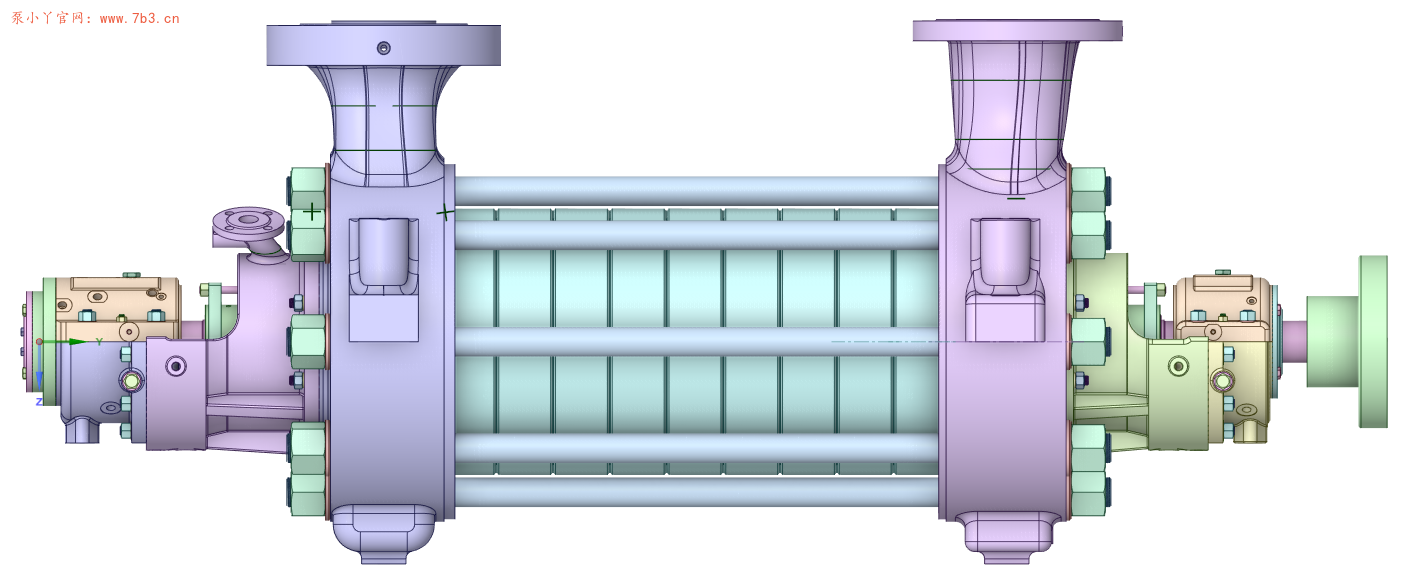

从上图中可以看出,泵的进口在右边,出口在左侧

节段式多级离心泵模型

节段式多级离心泵模型

驱动端和非驱动端采用填料密封,这种泵也可以设计成机械密封的,看实际使用环境了。

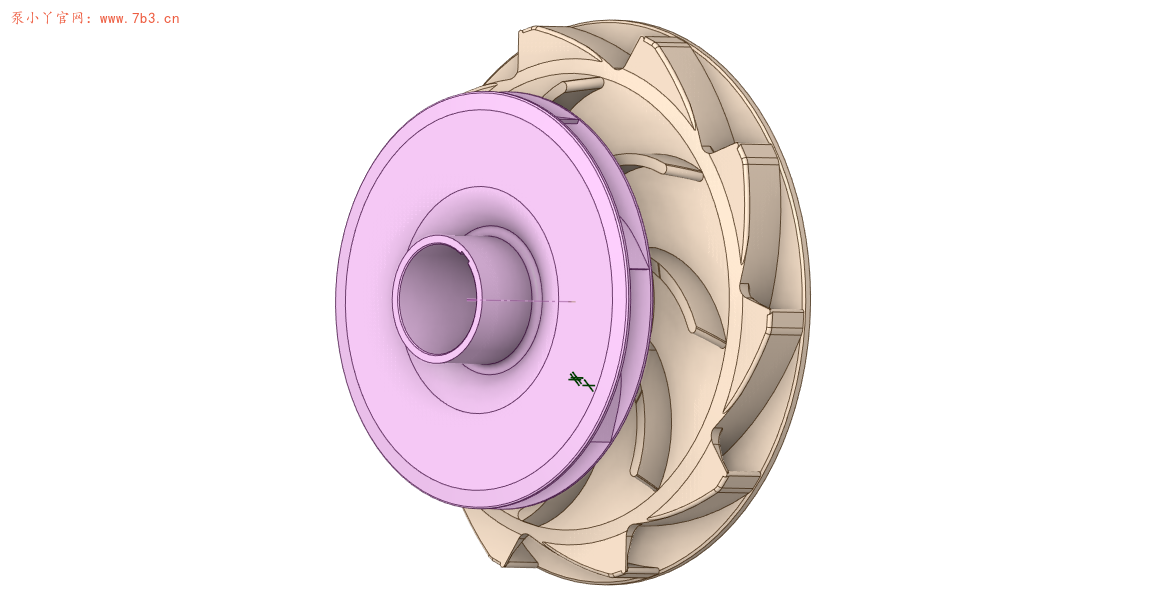

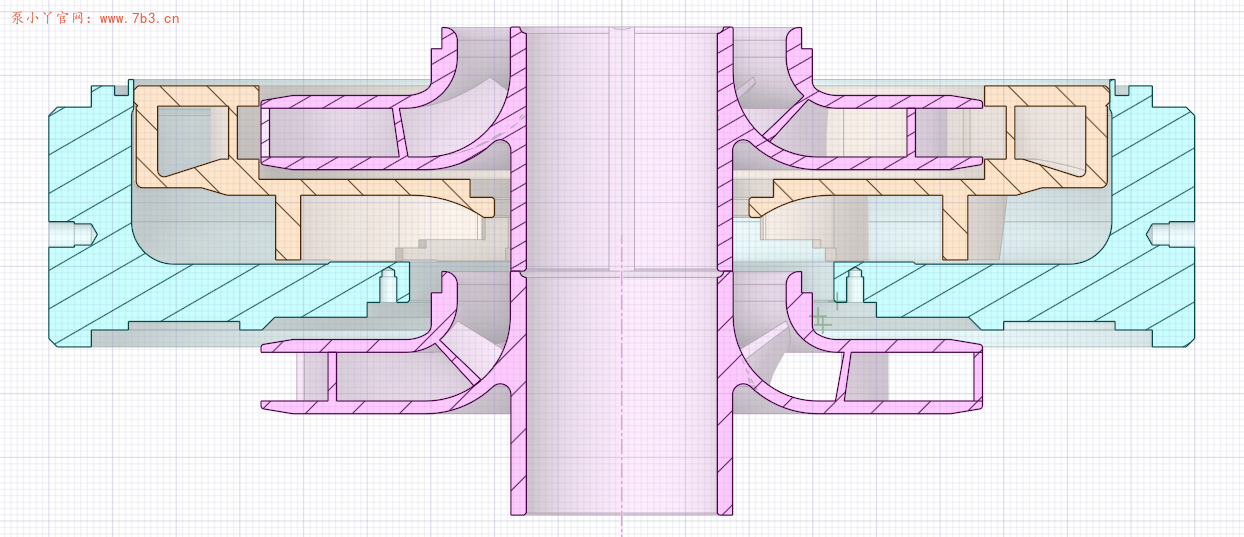

为了便于观看叶轮、导叶、中段的结构,我们单独拿出一个模块来看

节段式多级离心泵模型

节段式多级离心泵模型

如果想拿这个模型练习仿真模拟也是可以的,性能参数都是齐全的。
节段式多级离心泵模型

  • 级数:10级
  • 流量:360m³/h
  • 扬程:1600m
  • 转速:2950r/min

节段式多级离心泵模型
