泵三维模型6:DG46多级泵

释放双眼,带上耳机,听听看~!

又一台多级泵模型,与之前分享的多级泵不同之处在于叶轮,此叶轮为直叶片,之前的叶轮都是扭曲叶片!

节段式多级离心泵模型

一、泵型简介

泵型:卧式多级离心泵

用途:锅炉给水

级数:11级

格式:STP

二、图片展示

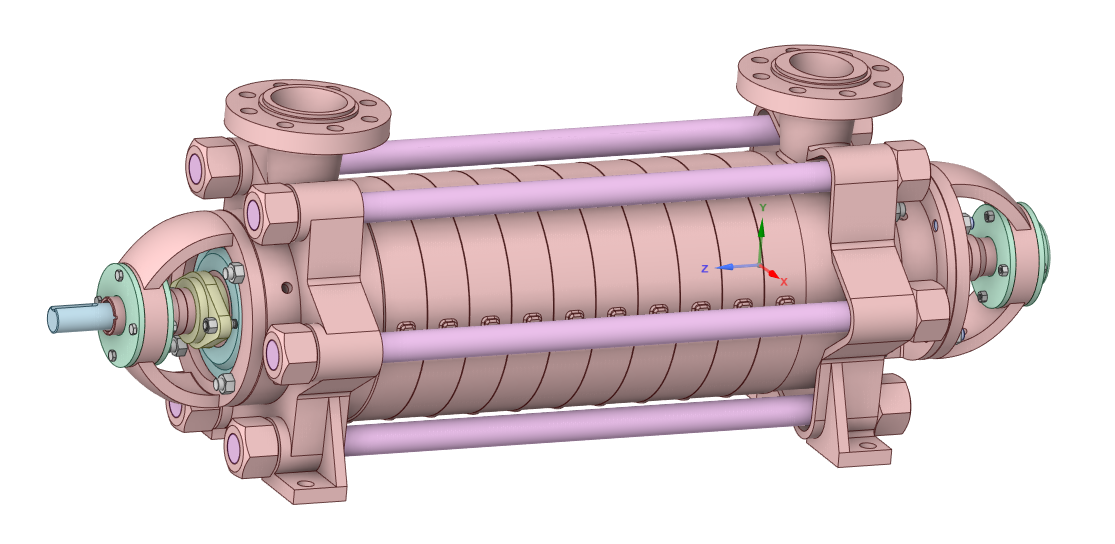

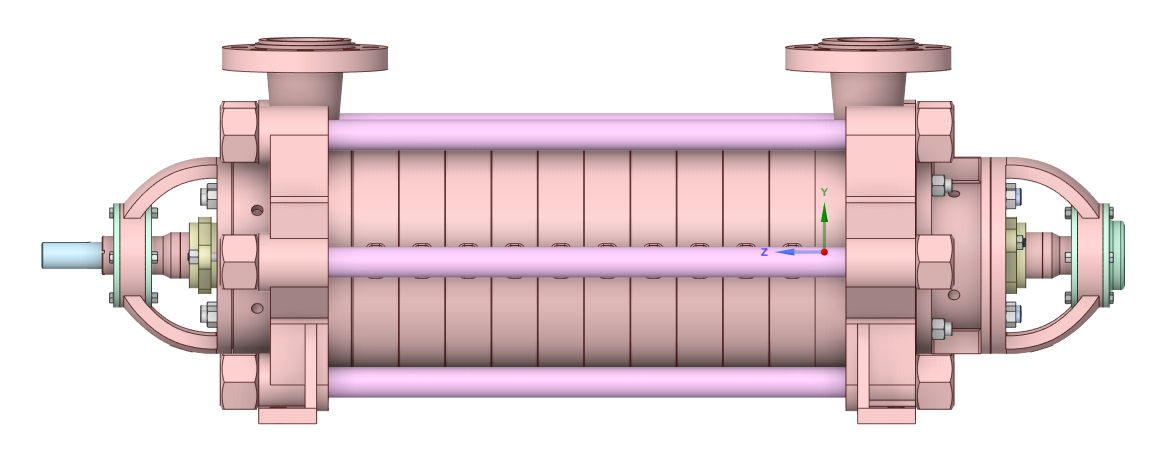

该泵型密封采用填料密封,从轴承箱尺寸来看应属于脂润滑,所以结构紧凑。

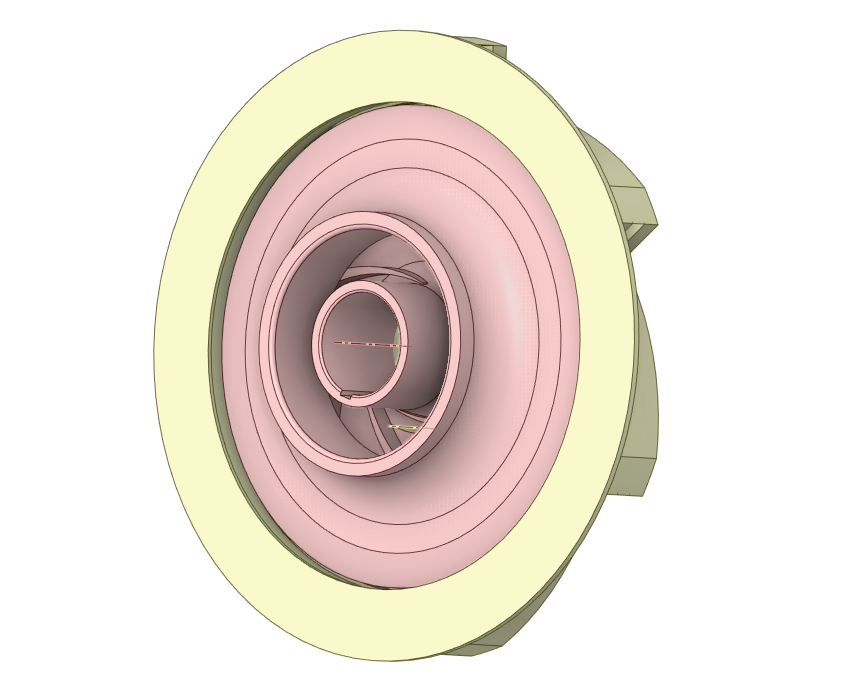

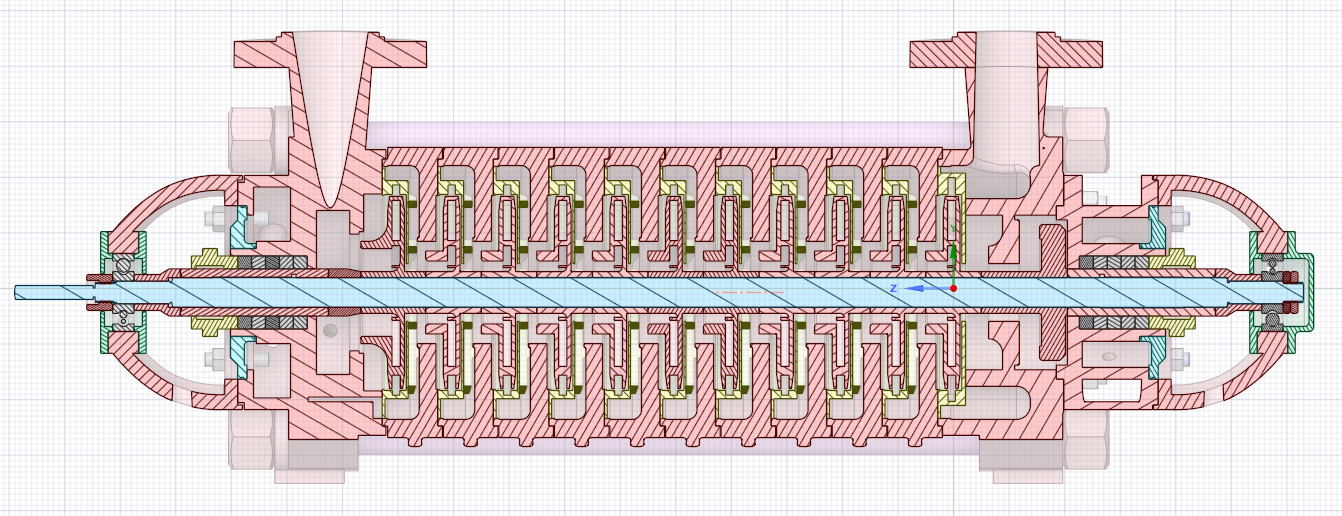

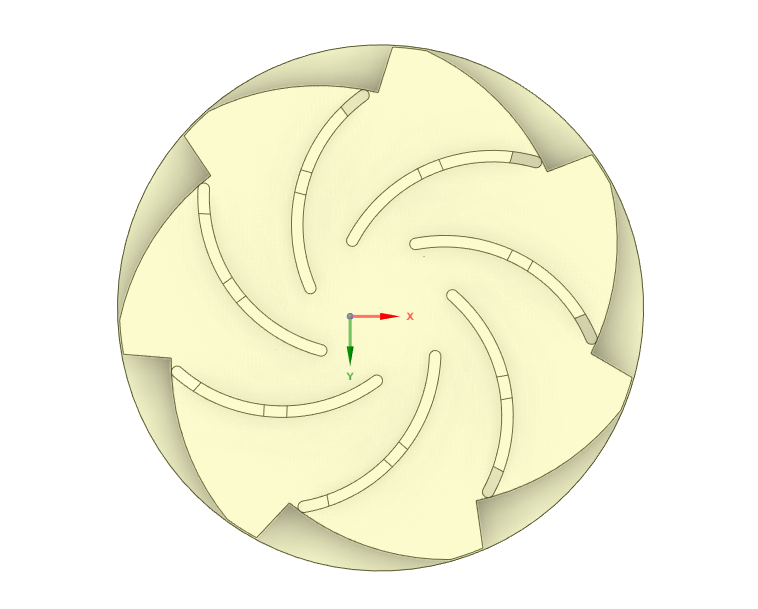

多级泵虽然看着复杂,其实核心内容还是三段式:吸水室、叶轮和导叶、蜗壳。该泵11级转子均为相同结构和大小,所以只需画出1个导叶和转子复制即可,至于吸水室和压水室,自有水力图可以画出水体,然后通过布尔运算或者合并继承的方式切出实体几何辅以法兰、螺栓孔、倒角圆角等即可完成!

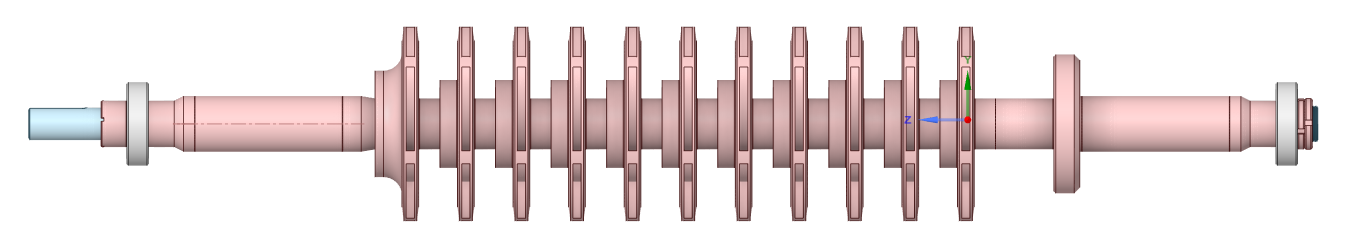

单独拎出转子组件可以做模态分析、临界转速分析、静力学、动力学分析等,这将在以后的学习中不断积累!

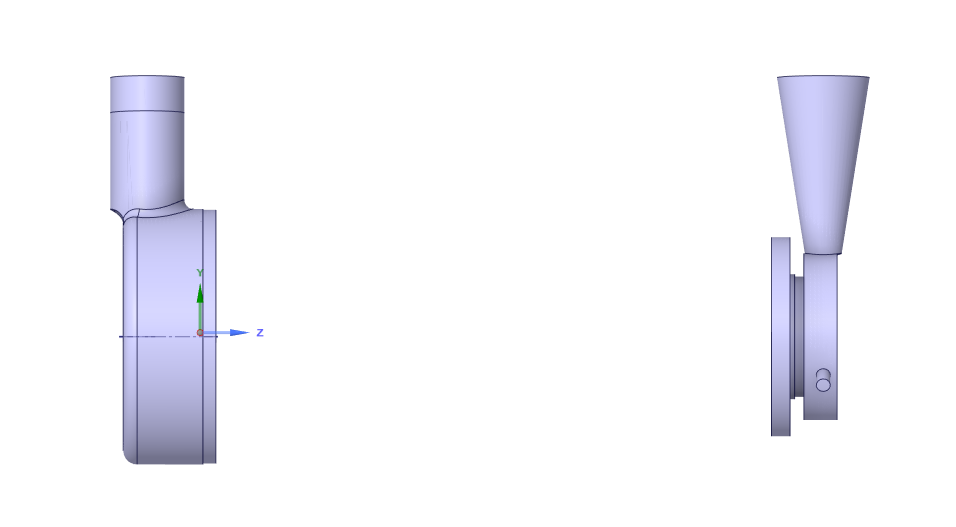

简单抽了下流体域,吸水室和压出室都不是变截面的,就整了个圆柱啊,怪不得这泵卖的便宜!

晚上有空的时候抽个流体域看看。
