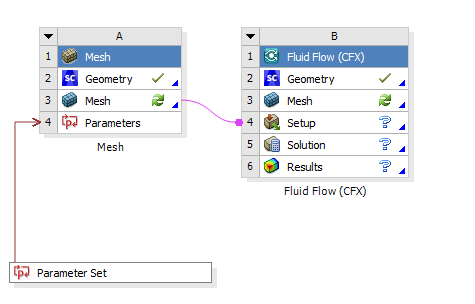

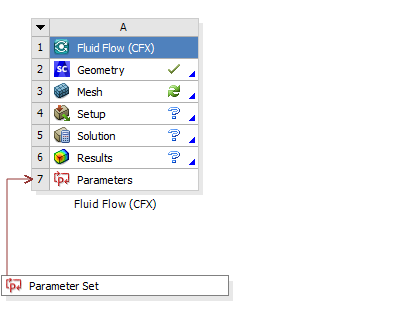

在SCDM中对离心泵进行部分参数化时，一般要配合Workbench使用，包括后续连接的mesh、fluent meshing、Turbogrid等模块，还是很方便的，这段时间我搞一个项目的时候遇到一点点问题，这里做个记录！

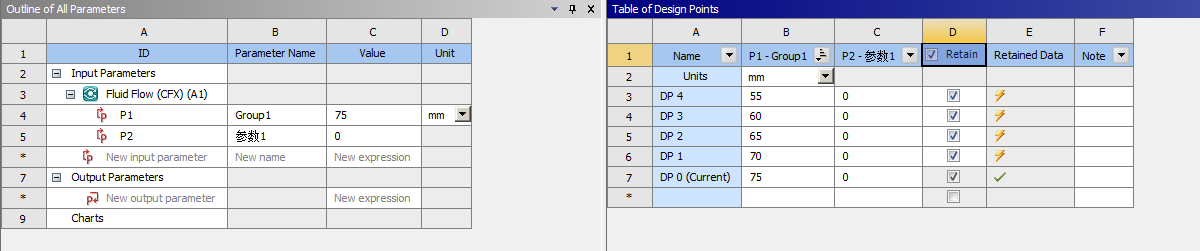

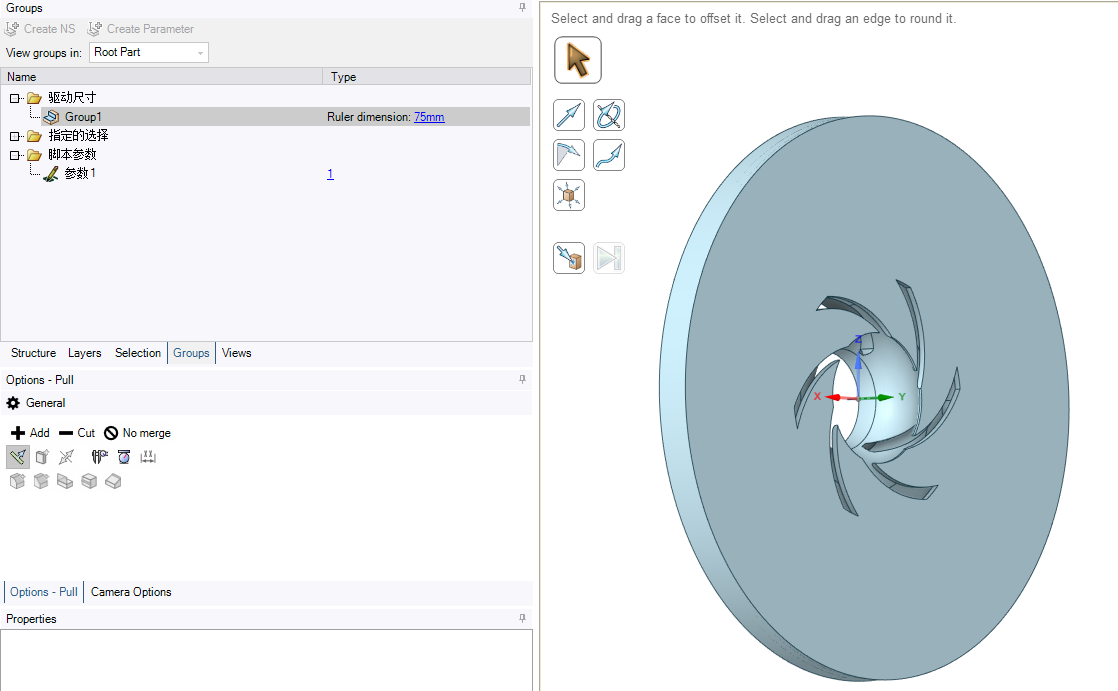

先来看看常规的几何模型参数化，比如改变圆柱的外径、长度等都可以用下边的方式：

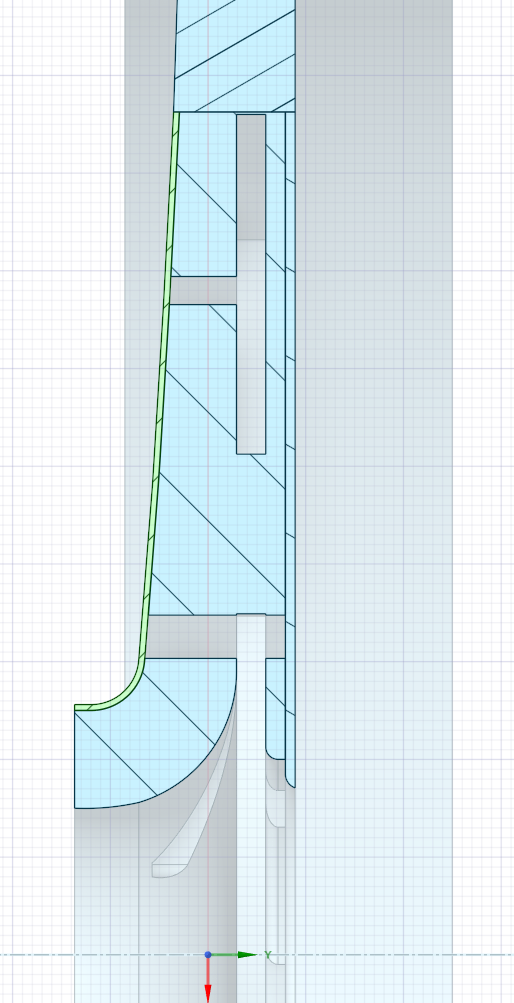

但是像我们用SCDM给离心泵的一些数值做参数化建模的时候，就会出现尴尬的问题，当参数改变后模型会被自动合并，比如我的流体域剖面如下：

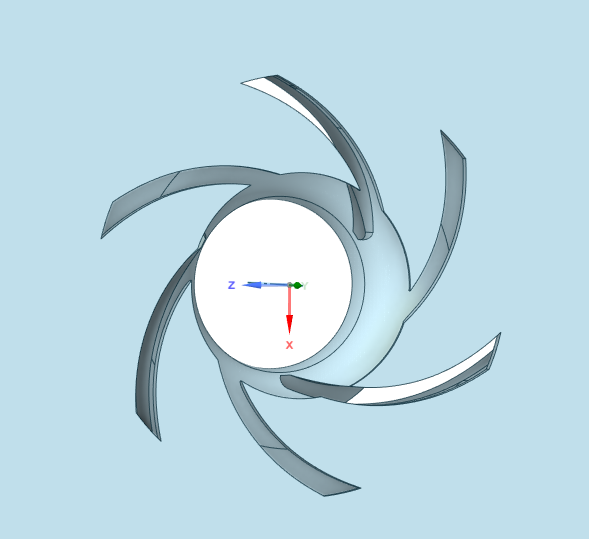

单独来看叶轮的流体域，有这么几个背叶片，我们想研究背叶片长度或者宽度对性能的影响，我们可以人工修改模型尺寸来做分析对比，当然这是最原始的办法，现在可以通过参数直接控制局部尺寸从而节省了时间。
但是当你直接在SCDM里边给这个背叶片的外径一个参数P，然后更新流程尤其是更新模型后，会出现一个很尴尬的问题，所有的模型都会自动合并成一个整体，也就是说SCDM自动合并了流体域。这是我们不能接受的！

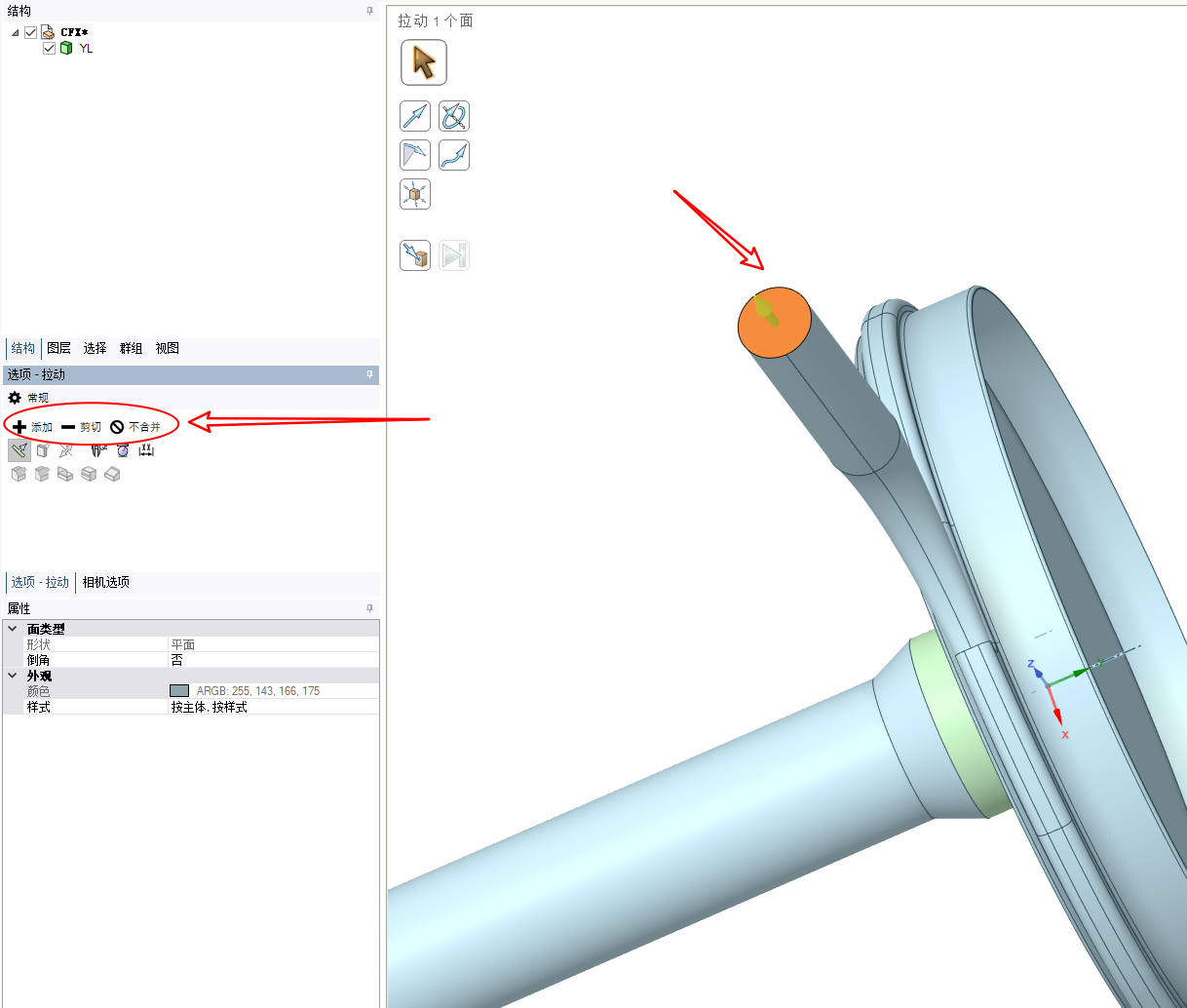

为什么会出现这么尴尬的问题呢？还是SCDM的锅，我们在SCDM里边拉伸某一个面时，如果和其他模型有接触，软件会自动执行合并操作，我们不需要它自动合并的话，就得在拉伸时选择需要的布尔运算，如下图所示，但是在流程里我们没办法指定拉伸的类型是合并、剪切还是不合并，所以出现了上述问题！
那么怎么解决这个问题呢？两个方案：
方案1：在SCDM中做完参数化后隐藏除需要参数化的模型

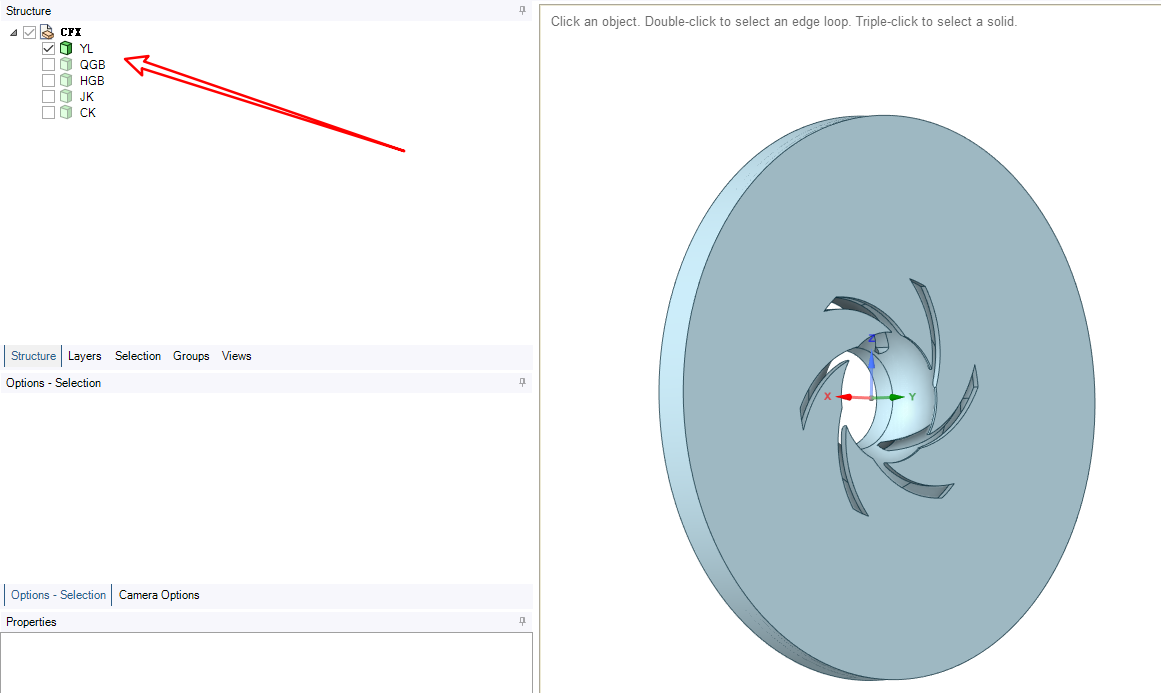

这是最简单的方案，就是正常参数化后比如说对叶轮外径做参数化，那就只显示叶轮的流体域，其他部分隐藏不勾选，然后直接关闭SCDM在Workbench里边更新参数即可，不会自动合并了

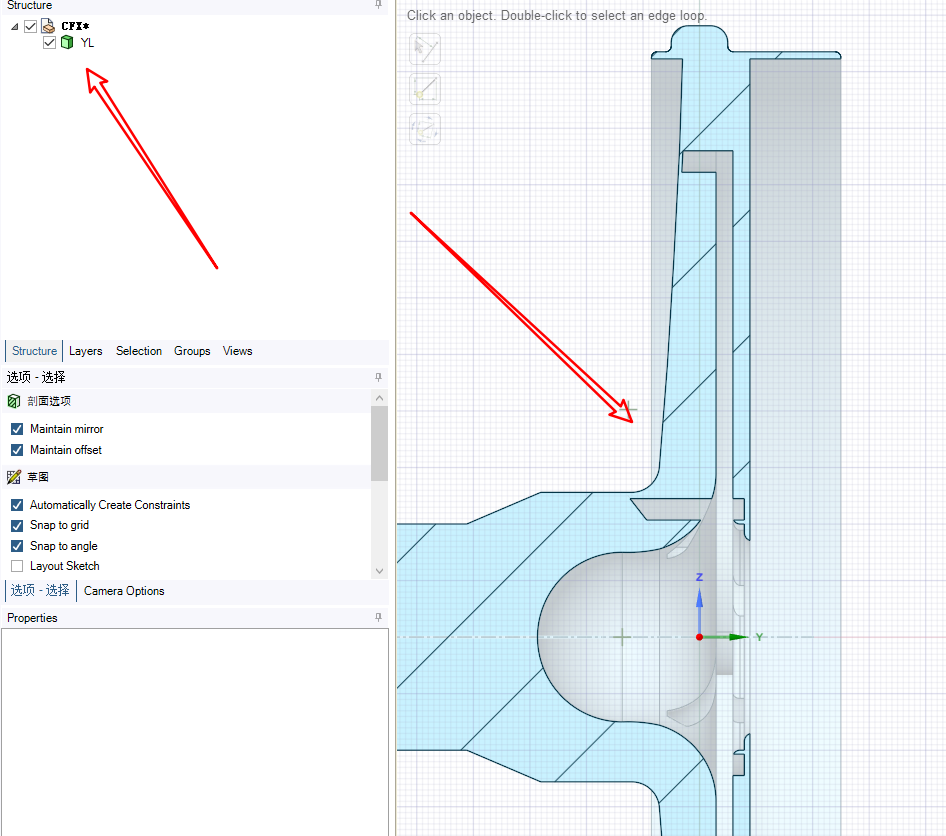

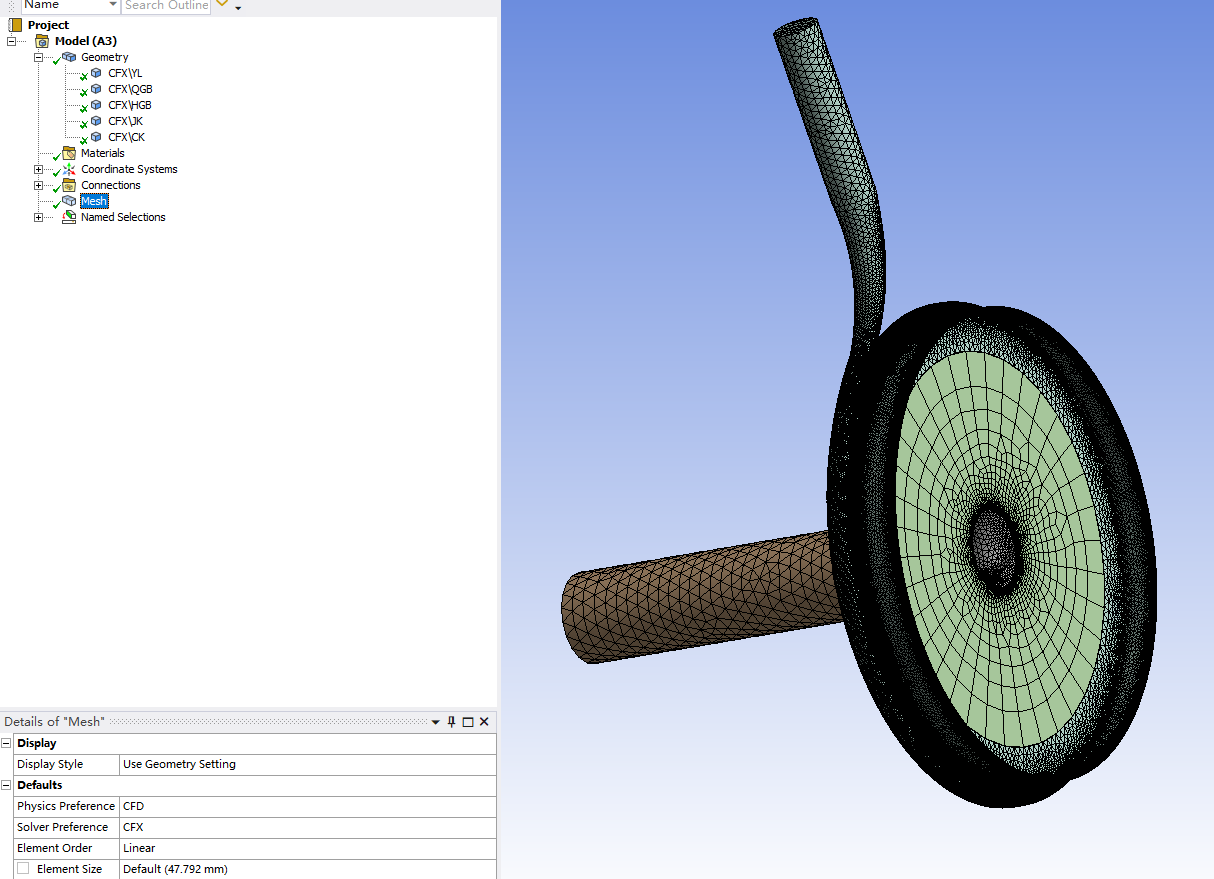

这里需要注意的是，即便你在SCDM中隐藏了一部分模型，但是不影响后续的网格划分及CFD计算，模型还在，只是不显示而已！不信你看
方案2：需要参数化的模型单拎出来
也很好理解，把装配体拆开，叶轮单独做一个模块，这样也就不会影响了（需要格外注意的是单拎出来的模型与剩余部件要做好装配工作，别到时候网格装起来岔劈了）
Over！
这个方法不仅适用于离心泵，对装配体都适用的，这里只是以离心泵流体域为例做个介绍！
