Fluent中监测扬程的公式编辑、无量纲化以及单位变更

释放双眼,带上耳机,听听看~!

这个问题来自群友,这里做个简要说明!

问题1:扬程的计算公式及监测

根据扬程的定义,从泵的进口到出口能量的增量,那么它包括3部分的

H=(Z2-Z1)+(P2-P1)/(ρg)+(v2^2-v1^2)/(2g)

这是完整的扬程公式,我们CFD中通常简化为

H=(P2-P1)/(ρg)

所以在监测扬程前,我们至少要监测泵的进出口压力,这里采用总压Total pressure

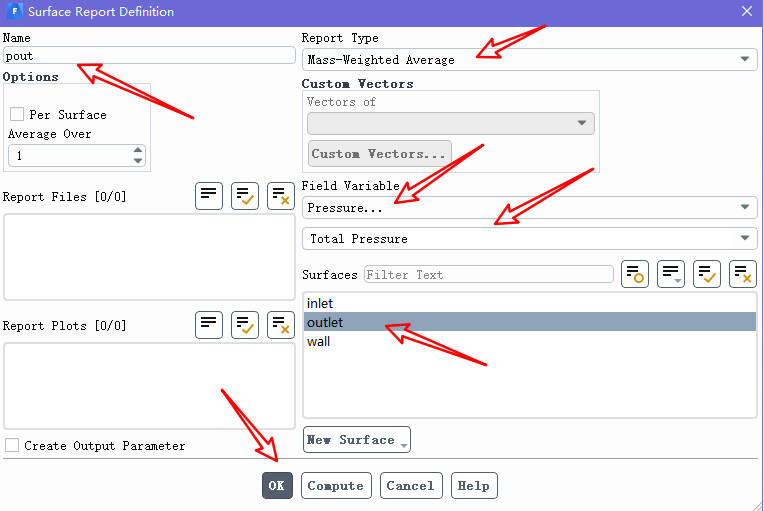

监测出口压力pout

Fluent中监测扬程的公式编辑、无量纲化以及单位变更

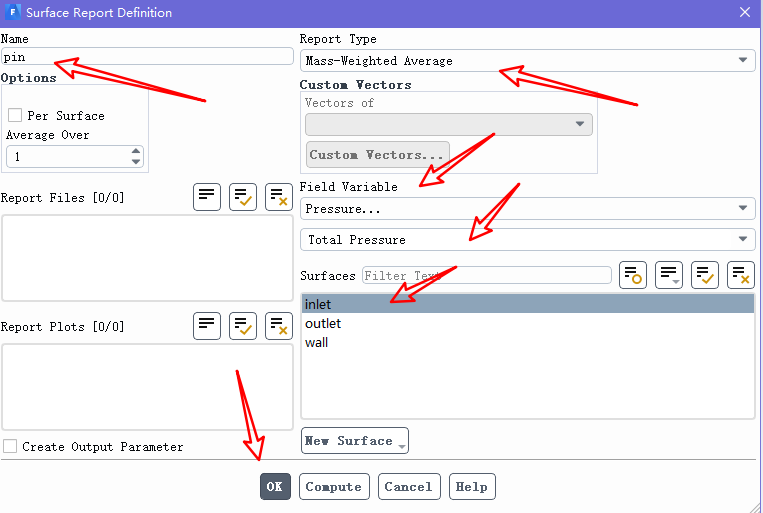

监测进口压力pin

Fluent中监测扬程的公式编辑、无量纲化以及单位变更

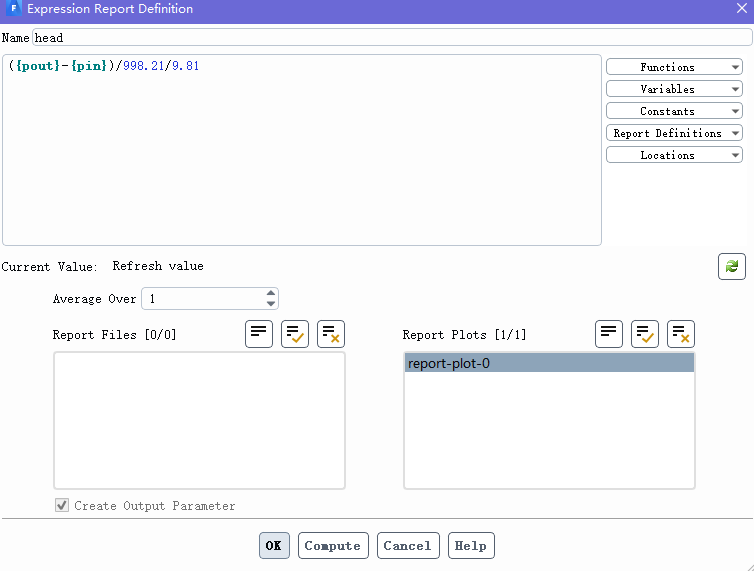

创建Expression公式定义扬程head

Fluent中监测扬程的公式编辑、无量纲化以及单位变更

这里需要注意括号的用法,已经定义好的变量要用{  }花括号包裹;涉及到计算先后顺序的定义要用( )圆括号包裹;需要定义单位的在最后加上[  ]方括号!

另外这些符号都是英文输入法下的!尤其注意圆括号,中文输入法下的会报错!

扬程公式全输入会报错怎么解决

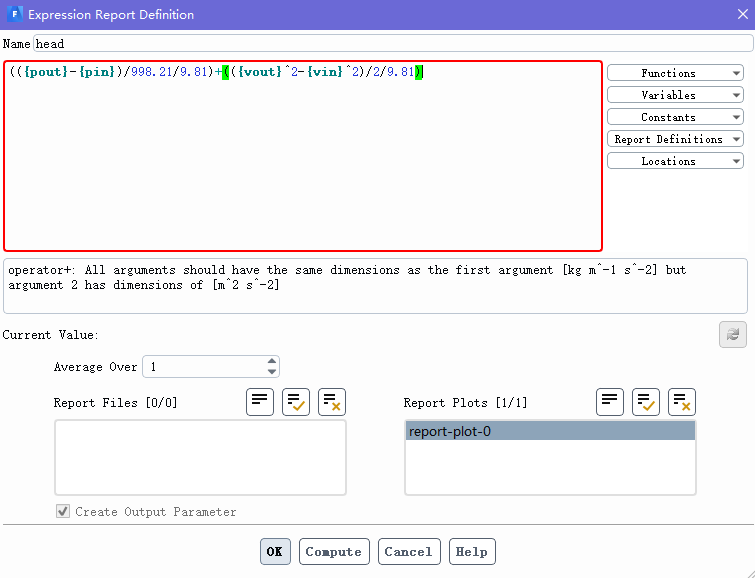

比如我们要在监测扬程时加上加上动能(v2^2-v1^2)/(2g),如下所示
Fluent中监测扬程的公式编辑、无量纲化以及单位变更

你会发现公式定义报错了,提示我们公式+号前后应该采用相同的单位,前边单位是压力pa,右边是m^2/s^2

这种情况怎么办呢?我们需要对公式做无量纲化,直接不要单位了,咱们只要算出的数值就行

鉴于上边那个公式太长了,不方便观看,我们拆成head1和head2,分别列出2个Expression再相加就可以了,如下所示:

head1=(({pout}-{pin})/998.21/9.81)

head2=(({vout}^2-{vin}^2)/2/9.81)

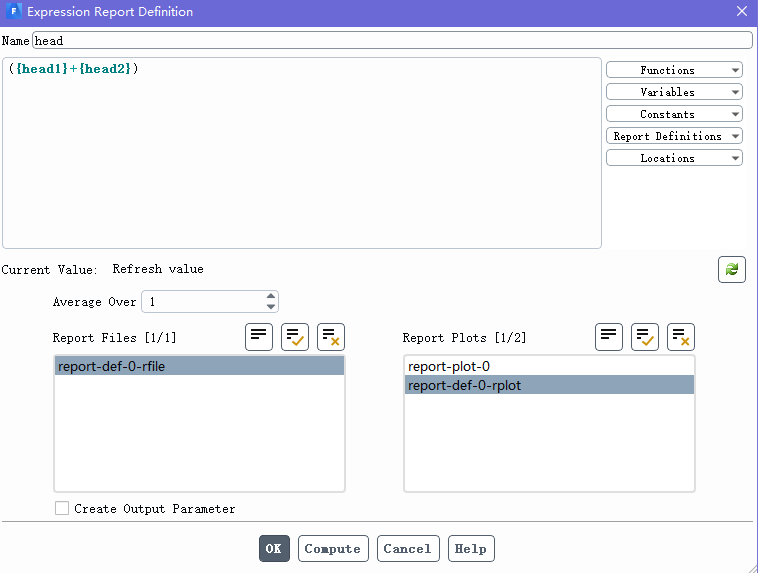

head=({head}+{head2})

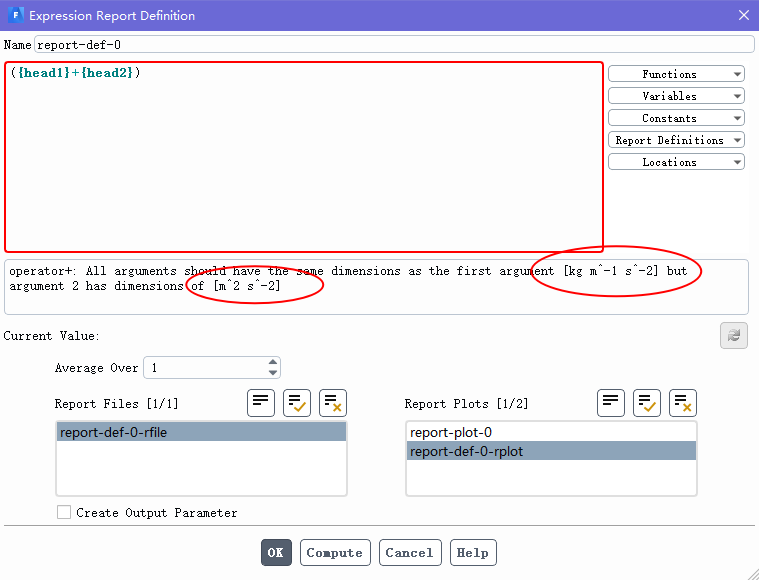

这是三个没有争议的公式,咱们编辑好前两个公式,先别考虑单位的事,然后直接新建第三个公式head,会报如下错误:
Fluent中监测扬程的公式编辑、无量纲化以及单位变更

软件提示咱们前面head1的单位是[kg m^-1 s^-2],head2的单位是[m^2 s^-2]

为了对head1和head2实现无量纲,我们需要乘单位的倒数

那么head1中需要乘一个[kg^-1 m s^2]来和[kg m^-1 s^-2]相乘抵消单位,同理

head2中需要乘一个[m^-2  s^2]来和[m^2 s^-2]相乘抵消单位。

这个[m^-2  s^2]和[m^2 s^-2]又不能直接赋值,只能原来的公式*1,把需要乘的单位赋给1就可以了,修改后的公式如下:

head1=(({pout}-{pin})/998.21/9.81)*1[kg^-1 m s^2]

head2=(({vout}^2-{vin}^2)/2/9.81)*1[m^-2  s^2]

就是这样,现在head=head+head2这个公式就不会报错了
Fluent中监测扬程的公式编辑、无量纲化以及单位变更

问题2:扬程的单位怎么修改为m

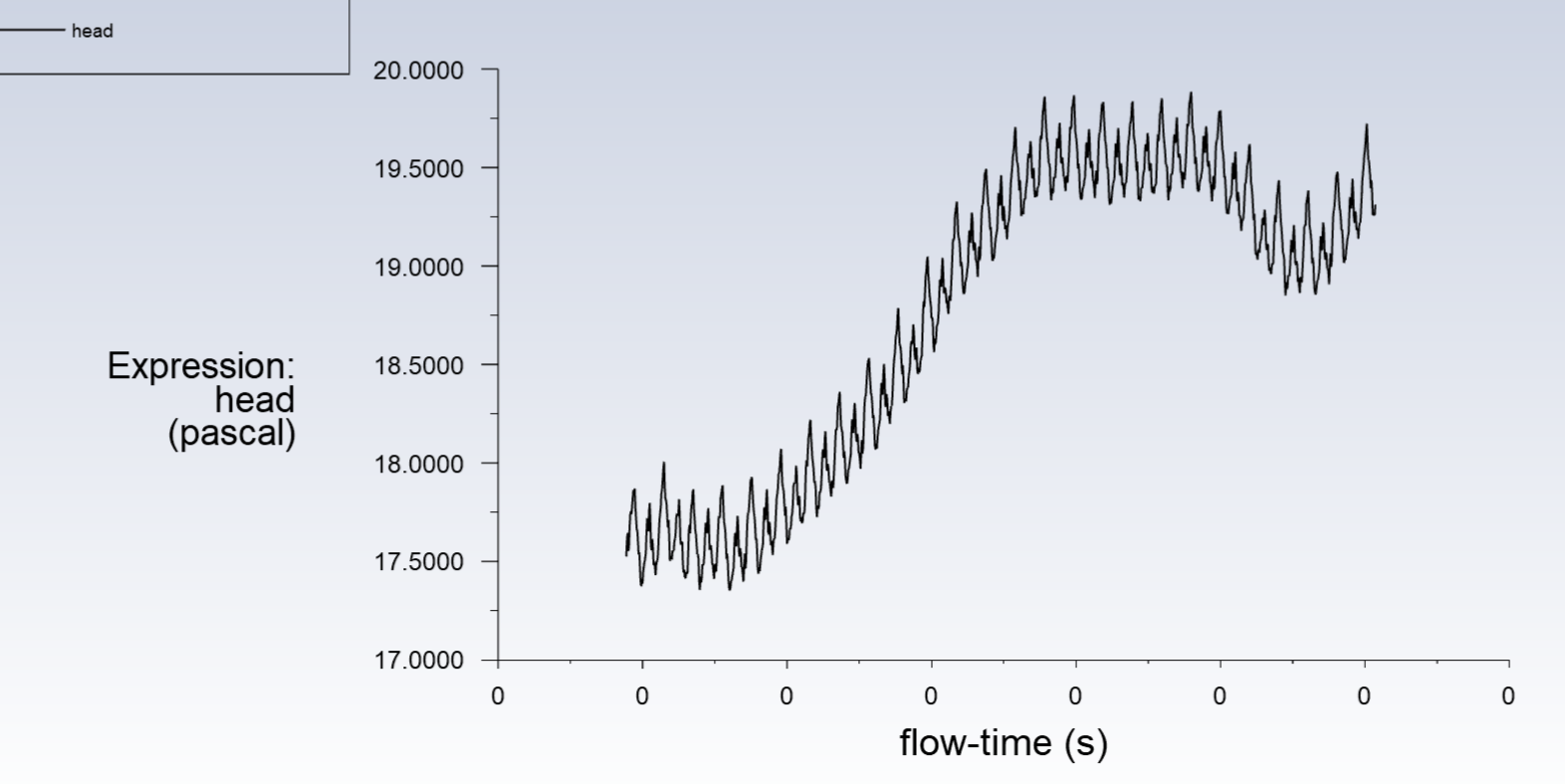

如果直接监测公式不考虑单位的话,最后监测的扬程结果单位为[pa],如下图所示
Fluent中监测扬程的公式编辑、无量纲化以及单位变更

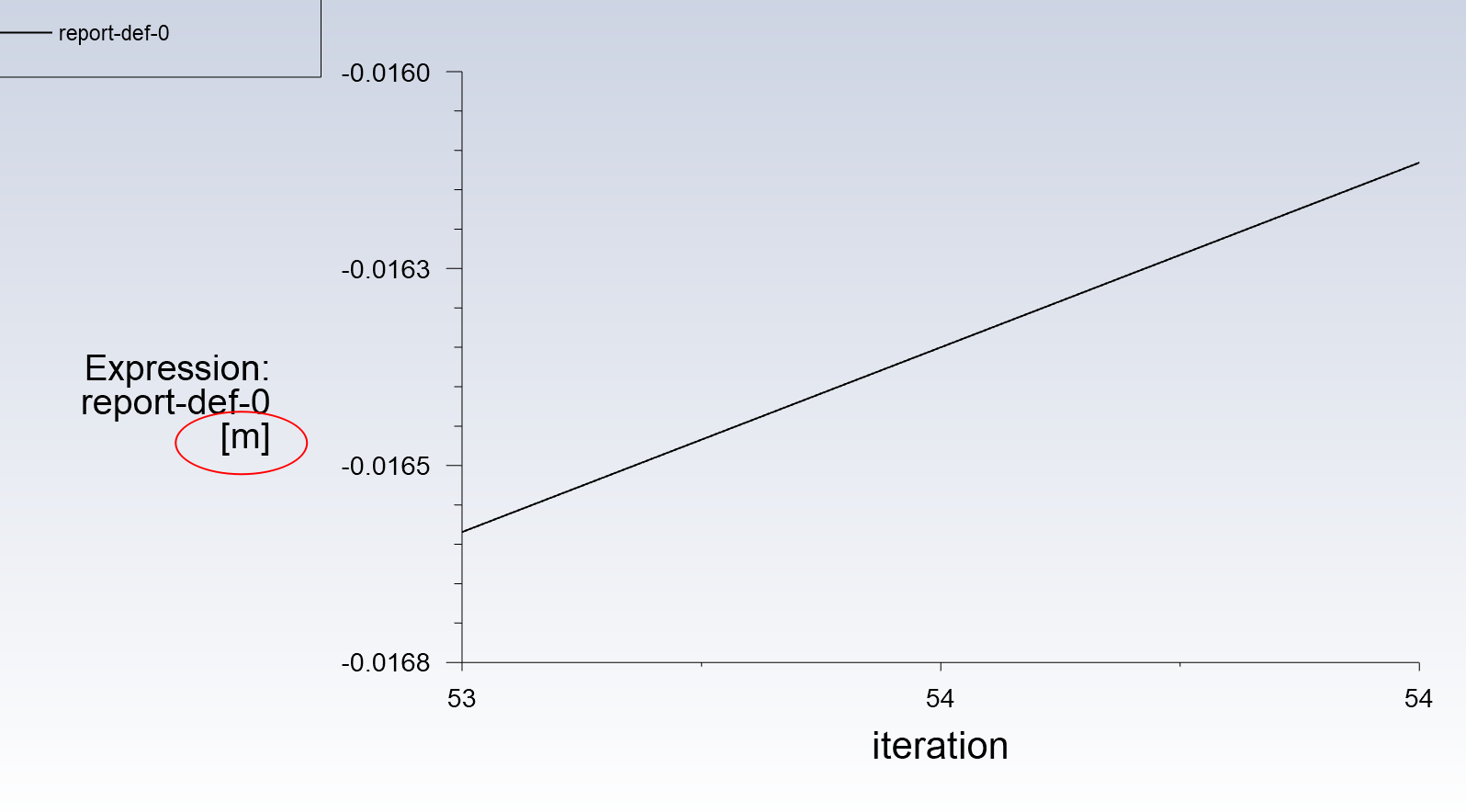

紧接着上述步骤,给head=head1+head2再赋予一个单位就行了,这里就很随意了,公式如下:

head=({head1}+{head2})*1[m]

Fluent中监测扬程的公式编辑、无量纲化以及单位变更
学废了吗?

感谢雪姐@公众号名称:驭风之道 对本文的大力支持,雪姐是专业的Ansys攻城狮,分享了很多Fluent的学习笔记和教程,欢迎各位大佬关注!


Fluent中监测扬程的公式编辑、无量纲化以及单位变更
