泵三维模型11:AY油泵(BB2)

释放双眼,带上耳机,听听看~!

该泵型主要基于Y型油泵改造而来,种类主要包括单级单吸悬臂式、单级双吸悬臂式、单级双吸两端支撑式、两级双吸两端支撑式、两级单吸两端支撑式等。壳体剖分方式为径向剖分,何为径向剖分呢?泵壳分界面是沿着泵轴心线分开的,是轴向剖分;泵壳分界面是垂直于泵轴的,是径向剖分!

今天这个模型呢是单级双吸两端支撑式AY油泵,结构简单,类似单级双吸清水泵但是吸水室和压水室(大致)平行分布,好来看看这个模型!

一、泵型简介

模型名称:AY油泵

API标准:BB2泵型

格式:STP

类型:单级双吸两端支撑

二、图片展示

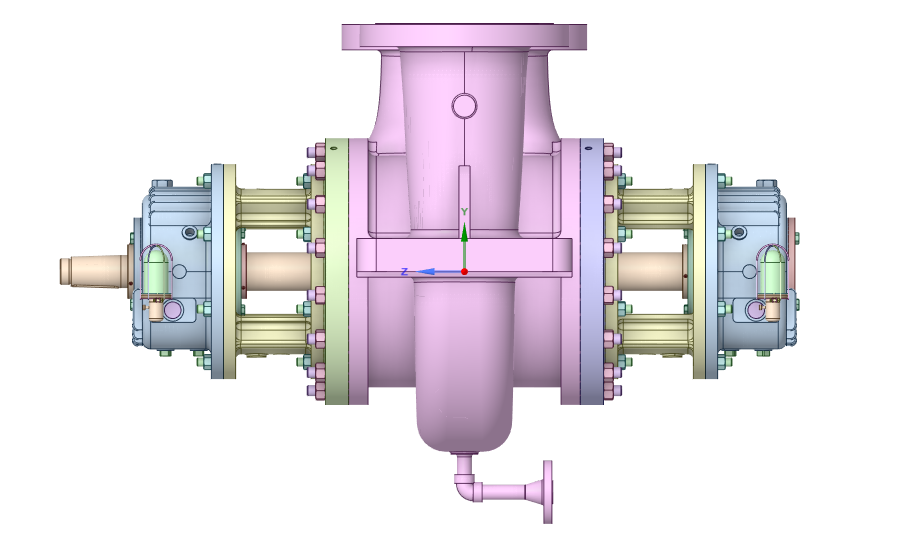

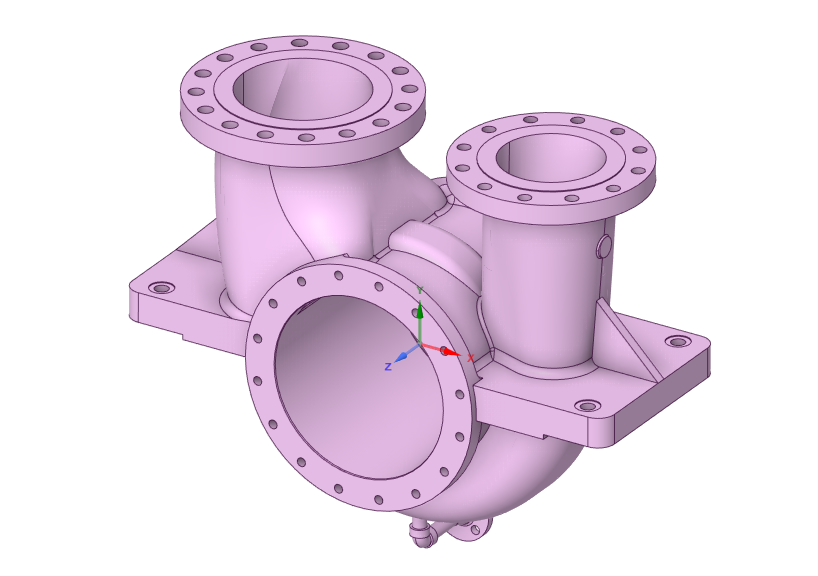

先来看看泵体外观,这可不就是个很形象的Y型结构么。
泵三维模型11:AY油泵(BB2)
泵三维模型11:AY油泵(BB2)
泵三维模型11:AY油泵(BB2)
泵三维模型11:AY油泵(BB2)

我们所见的常规单级双吸清水泵都是水平进水平出的管道布置方式,这种布置方式主要特点是占地面积大,如下图所示:
泵三维模型11:AY油泵(BB2)

但是咱们实际化工领域尤其是化工装置内空间都是有限的,寸土寸金,所以采用进口和出口都在垂直方向的泵型更适合。

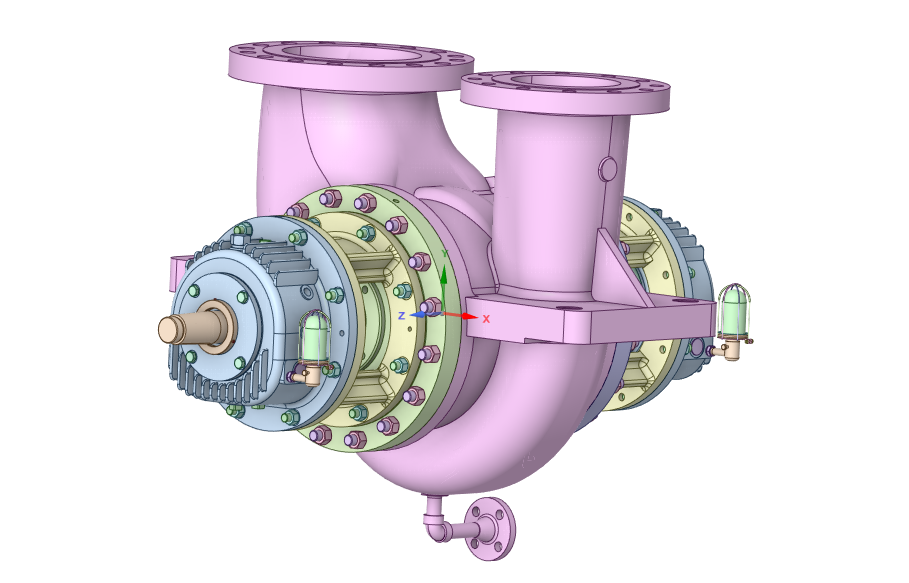

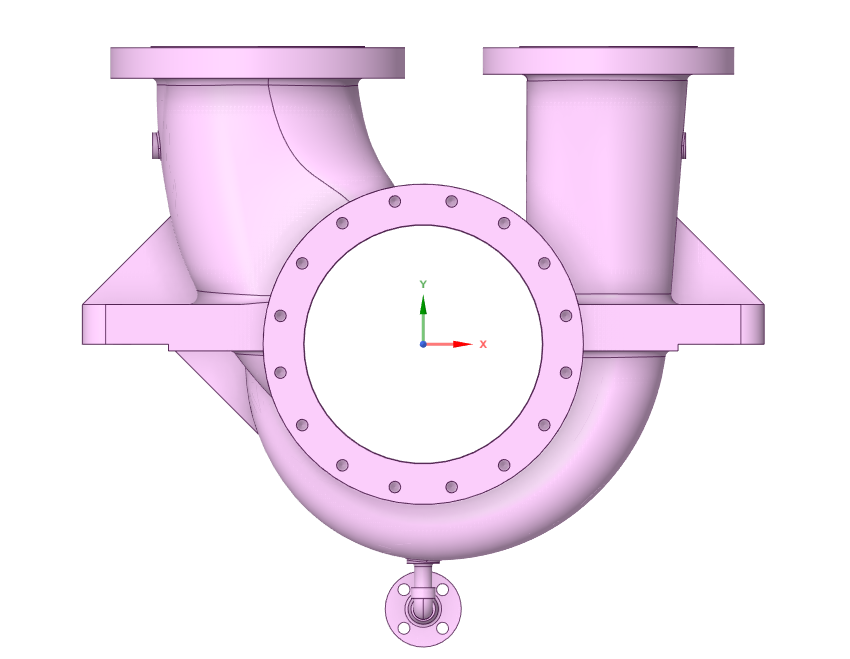

因为是化工用泵,尤其是输送非清水介质,都是采用机械密封的,所以在泵体两端都会预留机封位置,外面用托架连接至轴承箱,因为这种泵型是轴对称布置的,所以基本不存在轴向力。
泵三维模型11:AY油泵(BB2)
泵三维模型11:AY油泵(BB2)
泵三维模型11:AY油泵(BB2)

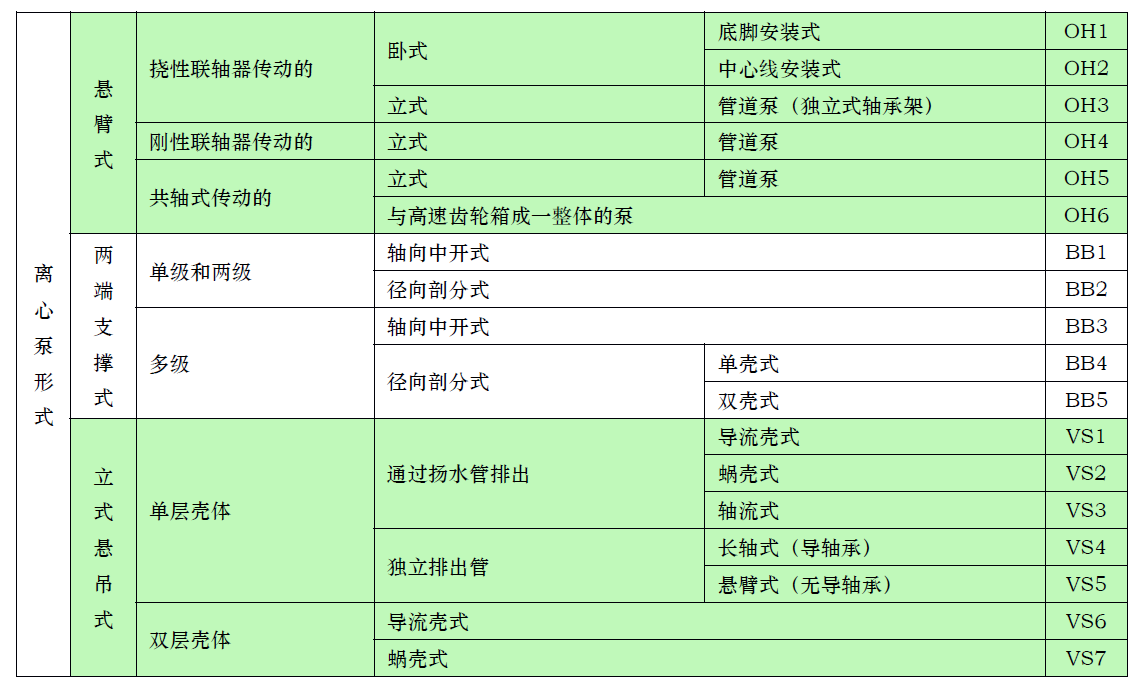

在API610的框架内,此泵型属于BB2型式,详细可查看图片:
泵三维模型11:AY油泵(BB2)

三、知识拓展

关于AY油泵更多的介绍在《泵产品样本》这本书中介绍的非常之详细,如有需要可点击下方链接阅读:

《泵产品样本_上下册全》高清PDF

如果对双吸泵建模有需要,可观看泵小丫原创录制的建模视频,其中包括双吸吸水室和压水室三维建模的视频教程:

Creo单级双吸离心泵建模及仿真系列视频教程

如果对化工离心泵API610标准感兴趣的可点击下方链接下载第11版中文API610的文档:

API610-2010第11版(中文版)PDF

关于更多泵知识交流、模型分享,可邮件admin@7b3.cn联系或者站点私信!

四、下载地址

下滑下载!


泵三维模型11:AY油泵(BB2)
