这是一款比较特殊的多级泵,全称:卧式双壳体多级高压筒型泵,多用于化工领域锅炉给水、输油、高温高压、有毒等液体介质!

一、泵型简介

模型名称:双壳体多级泵

API标准:BB5泵型

格式:STP

类型:卧式双壳体多级

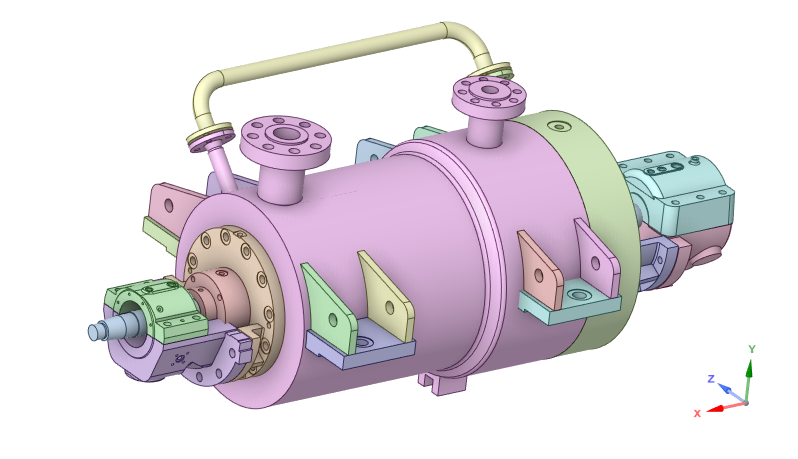

二、图片展示

泵三维模型12:多级泵(BB5)
泵三维模型12:多级泵(BB5)
泵三维模型12:多级泵(BB5)
泵三维模型12:多级泵(BB5)

三、结构分析

1.内部结构

从外形图可以看到泵体为筒式结构,进口和出口都在竖直位置,当然也并不都是同一方向的,也可以是水平进垂直出。

内壳体部分为节段式多级组件,可在不移动管路的情况下将内筒体整个抽出进行更换或维修,非常方便,泵两端的轴承采用滚动轴承或者滑动轴承,泵的轴向力由平衡装置承受,残余轴向力由止推轴承或推力瓦承受。

驱动侧和非驱动侧都采用机械密封来保证安全无泄漏。

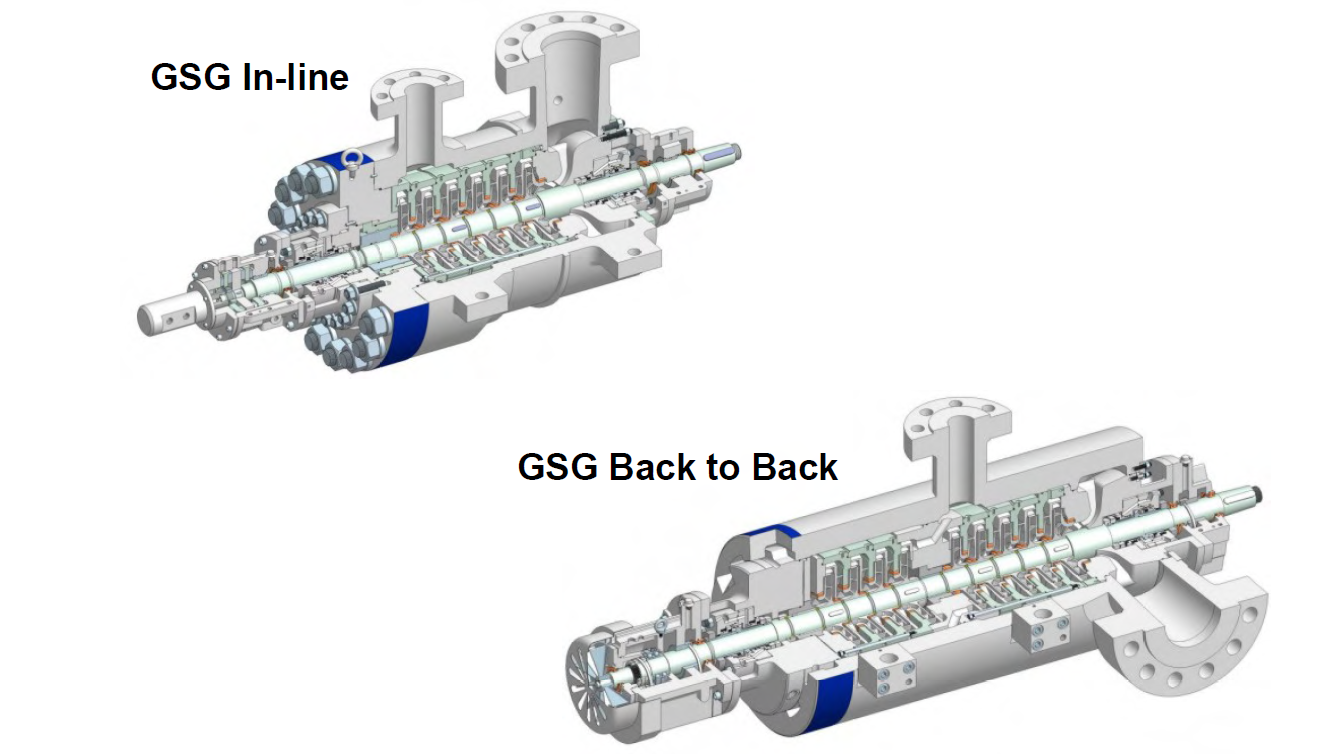

在苏尔寿的产品框架中,该泵型属于GSG行列,如下图所示:
泵三维模型12:多级泵(BB5)

上图代表了2种比较经典的内部结构布置形式:左上方的In-line表示叶轮逐级串联,没有过渡流道,但是存在轴向力,所以可以看到有采用平衡鼓来平衡轴向力;右下角的Back to Back则是背对背结构形式,能够保证轴向力的基本平衡,中国过渡段流道连接左右2侧。以上2种型式可参考下方结构图:

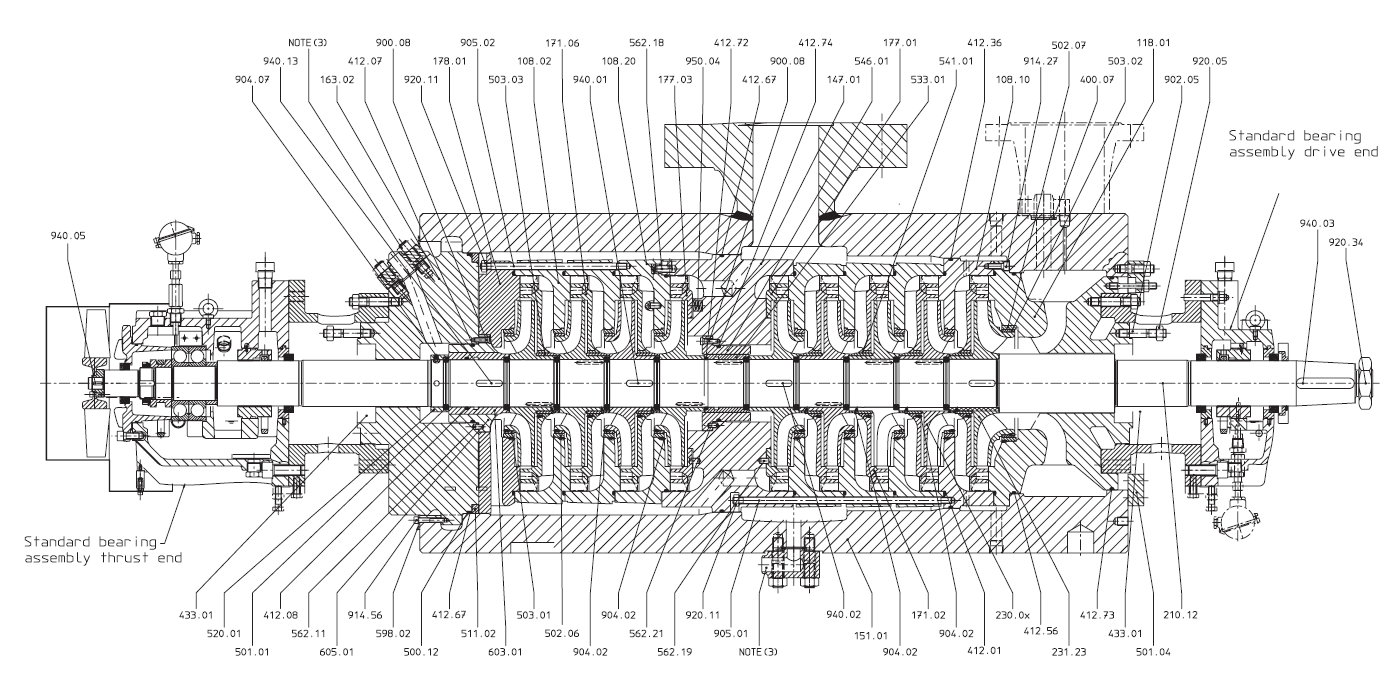

In-Line

(点击图片可放大)
泵三维模型12:多级泵(BB5)

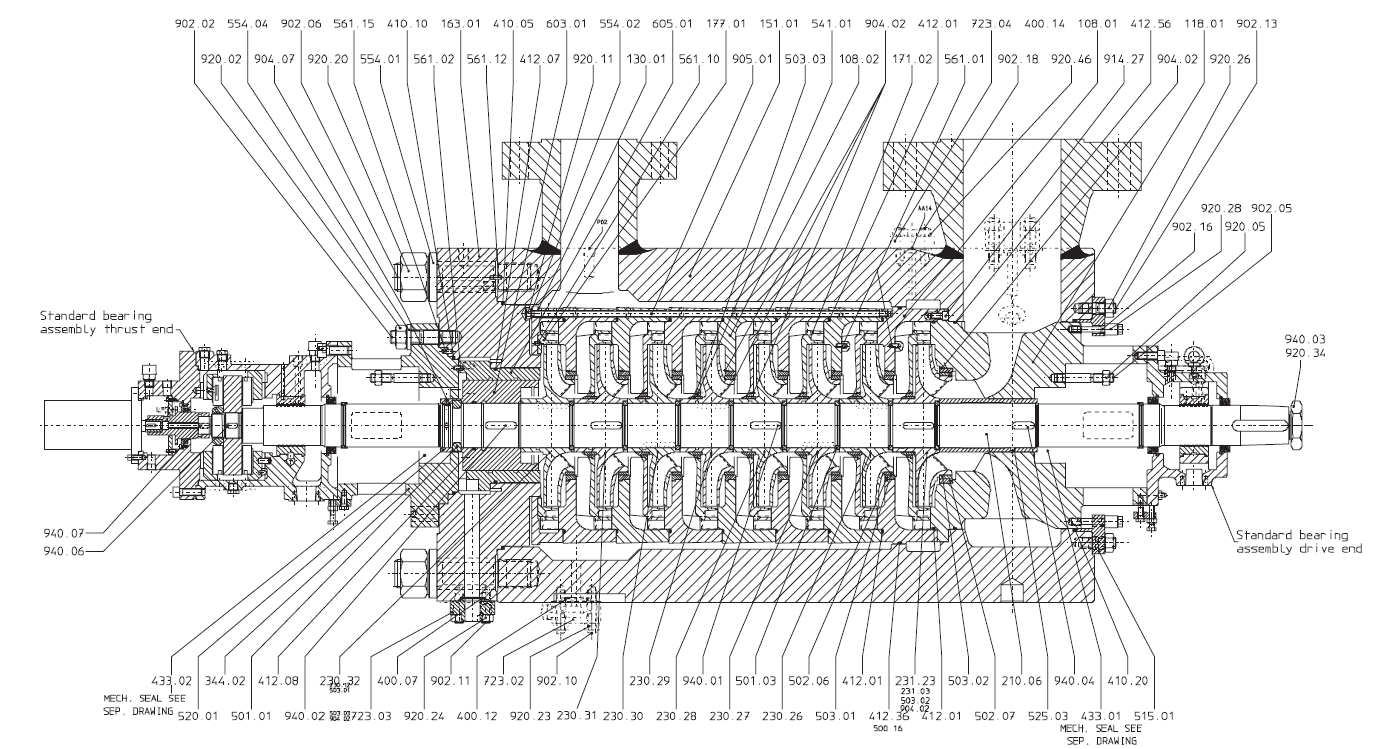

Back to Back

(点击图片可放大)

泵三维模型12:多级泵(BB5)

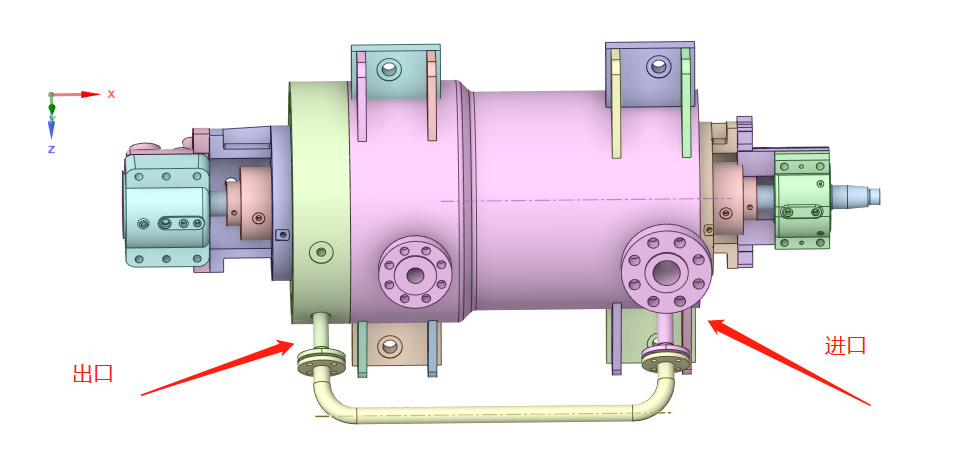

2.平衡管

与其他泵型不同的地方在于这个平衡管,泵在工作时,由于给泵的出口和入口之间压差很大,这样就会产生一个由出口侧(高压侧)沿轴向向入口侧(低压侧)的轴向推力,在该轴向推力的作用下,使给泵的转子产生轴向位移,方向也是有出口侧向入口侧移动,为平衡给泵在工作时产生的轴向推力,控制轴向位移在给泵的动、静间隙安全范围内,所以在给泵的高压侧末级叶轮后装有平衡盘装置,引用高压侧出水的压力来顶住装在给泵转子上平衡盘,进而平衡给泵工作时产生的轴向推力,控制轴向位移。高压介质平衡管,回到给泵的入口,所以平衡管一端接在给泵的入口处泵体上,另一端接在给泵泵体出口处(该处即为平衡盘装置)。
泵三维模型12:多级泵(BB5)

由于泵体内壳采用双壳体结构,所以安全性能够得到保障!

四、下载地址

下滑下载!


泵三维模型12:多级泵(BB5)

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
