泵三维模型13:涡轮泵

释放双眼,带上耳机,听听看~!

此模型来自@机械图纸狗,一个非常棒的分享非标三维模型的一个宝藏公众号,感兴趣的可以关注看看!

涡轮泵(turbopump,英文简称TP),是作为火箭发动机心脏部分!

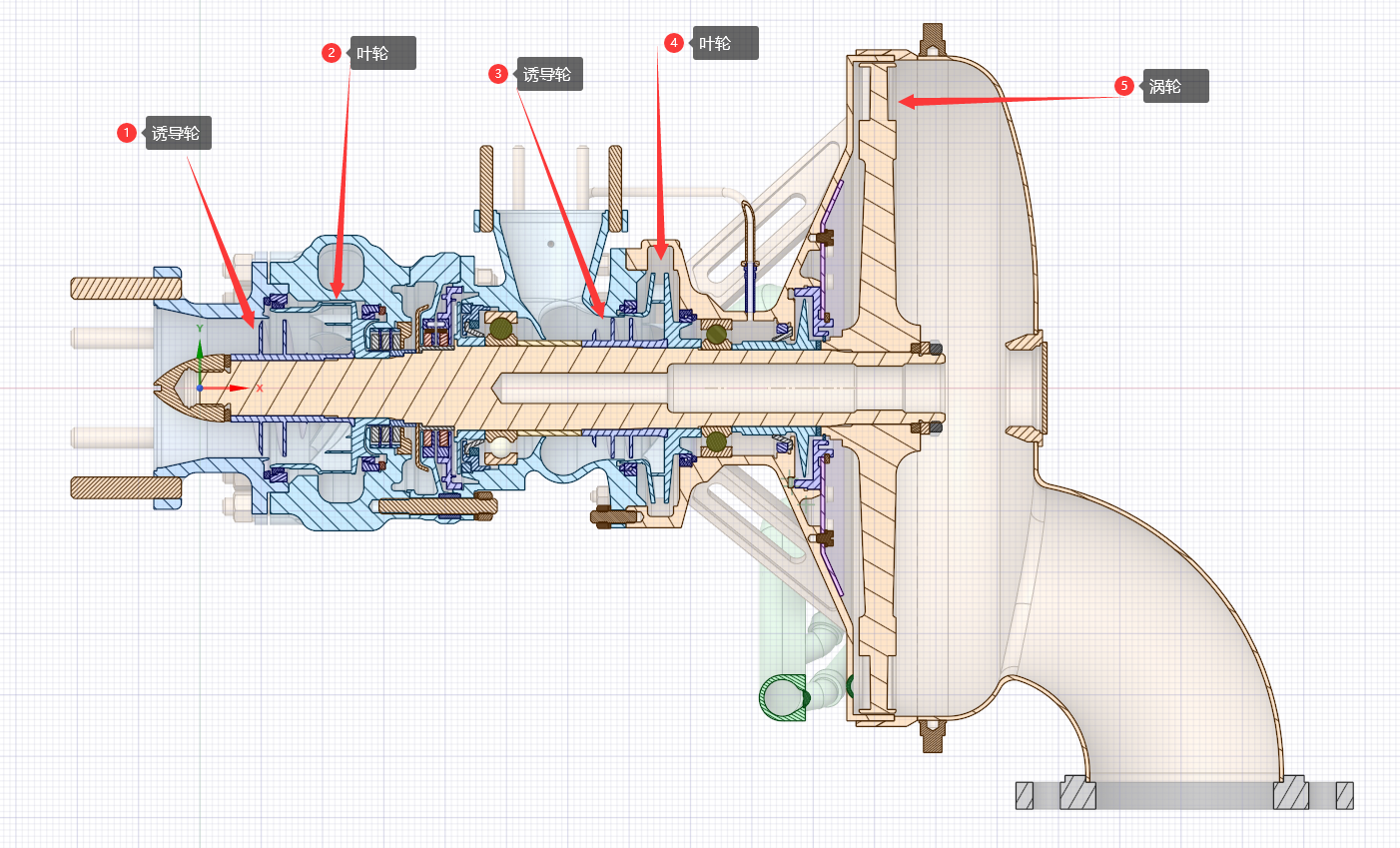

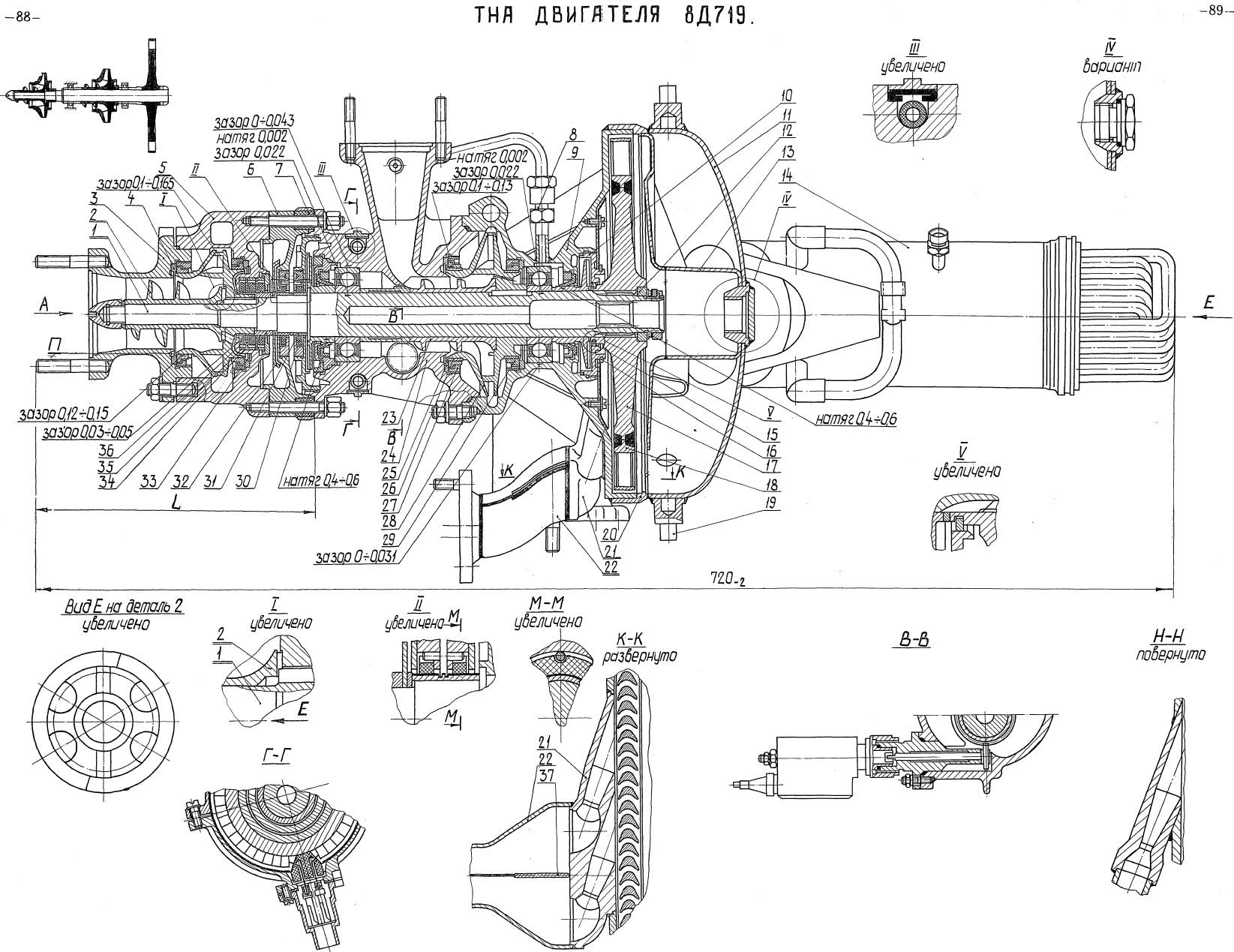

涡轮泵由两部份组成,即涡轮部份与泵部份。两者一般采用直联,由涡轮驱动泵。涡轮驱动剂一般为燃烧产生的燃气(可以是固体燃料或液体燃料),也有用气氢的(液氢液氧膨胀循环发动机),亦有有液相驱动的(如俄罗斯的天顶火箭用的RD170发动机煤油预压泵用高压煤油驱动),那么今天这个模型就是直连类型,包括叶轮和涡轮,可在下方查看详细的结构。涡轮泵的动力来自高温高压的蒸汽,推动涡轮旋转进而带动泵旋转,第一次见到这样的泵型,很受益!

一、泵型简介

模型名称:涡轮泵

格式:STP

型号:RD-0109

泵三维模型13:涡轮泵

二、图片展示

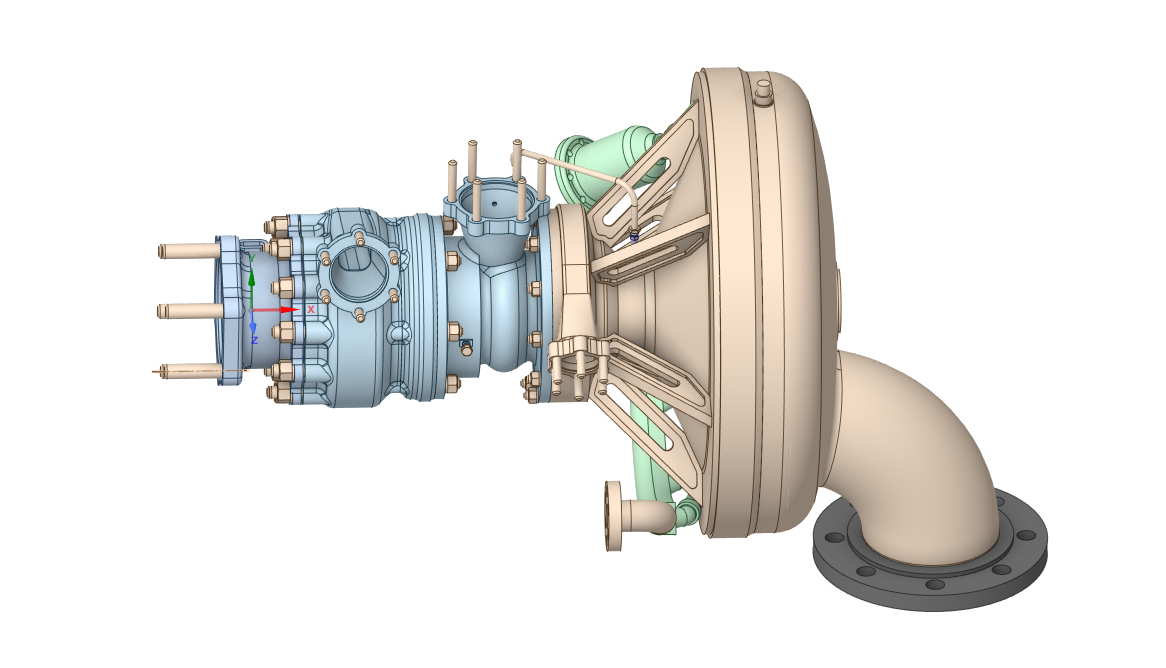

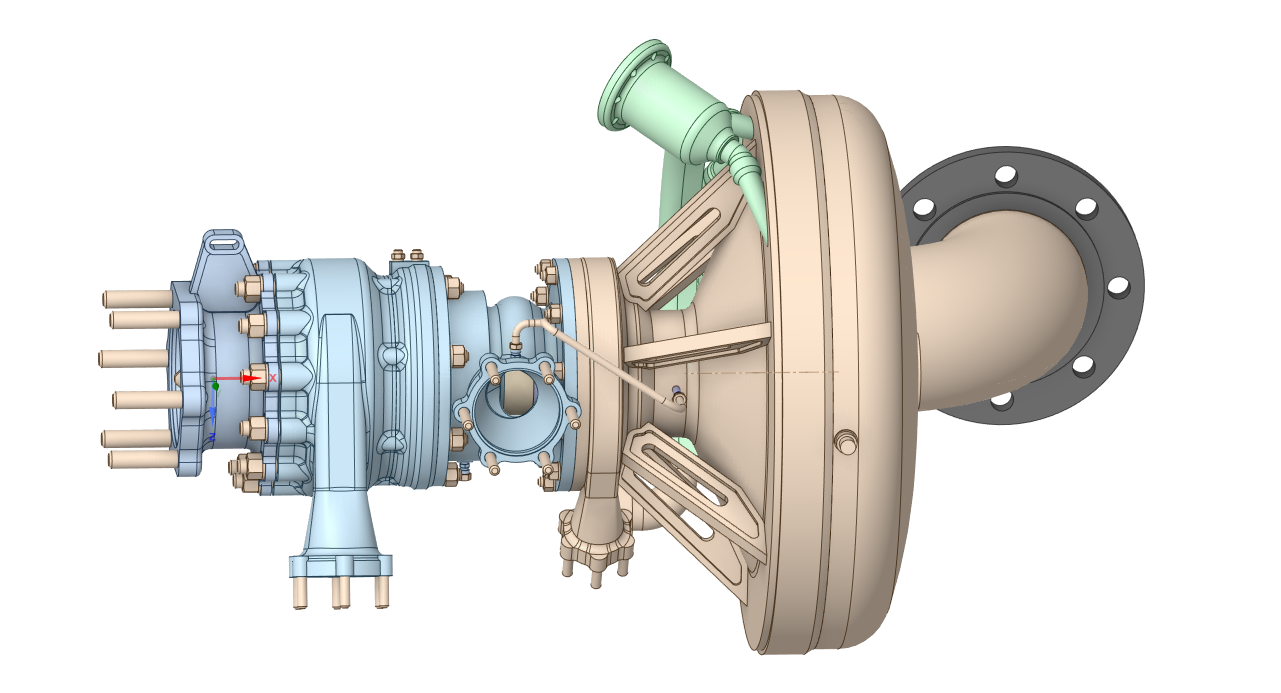

泵三维模型13:涡轮泵
泵三维模型13:涡轮泵

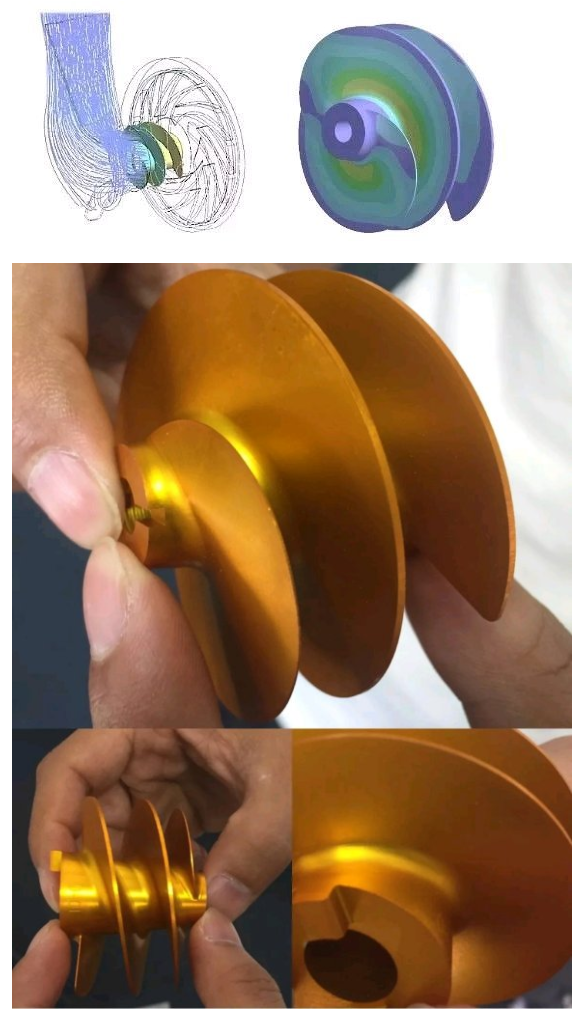

这台泵有2级,但是这2级之间没有关联,不懂具体的运行安排,在每级叶轮之前都有安排诱导轮,诱导轮的作用是增大泵入口压力提高汽蚀性能,这里还可以用于提高泵的转速,减小涡轮泵的外形尺寸,因用途不同,所以对诱导轮的加工精度提出了很高的要求,现多采用五轴加工。
泵三维模型13:涡轮泵

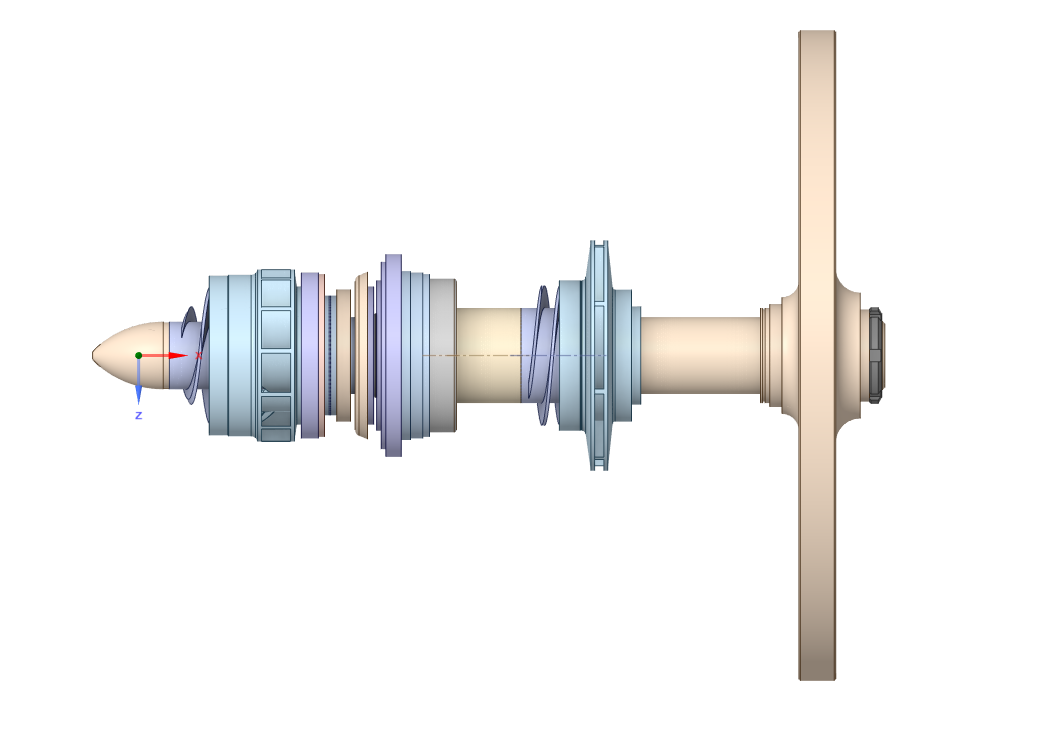

转子组件

泵三维模型13:涡轮泵

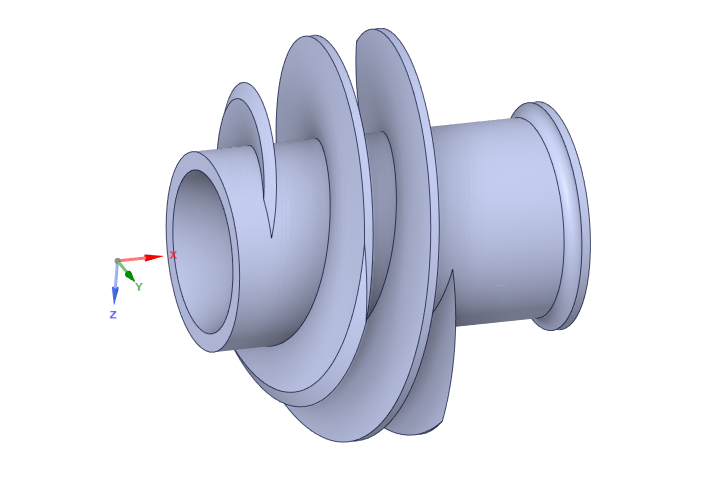

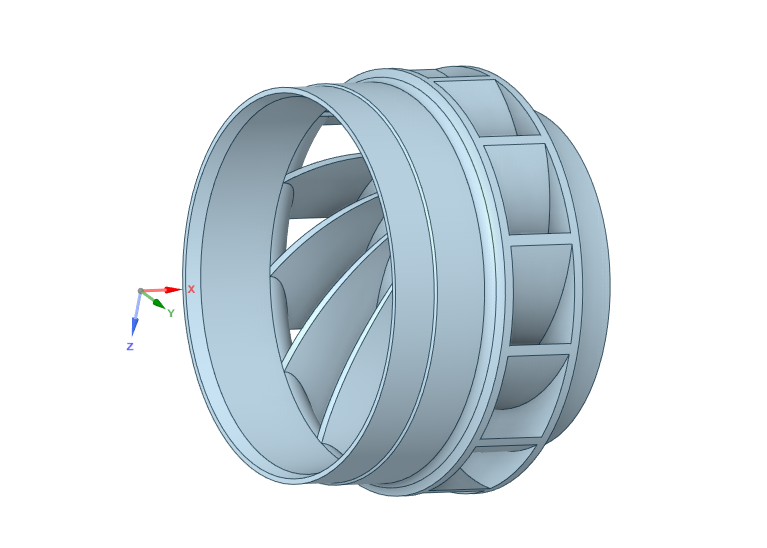

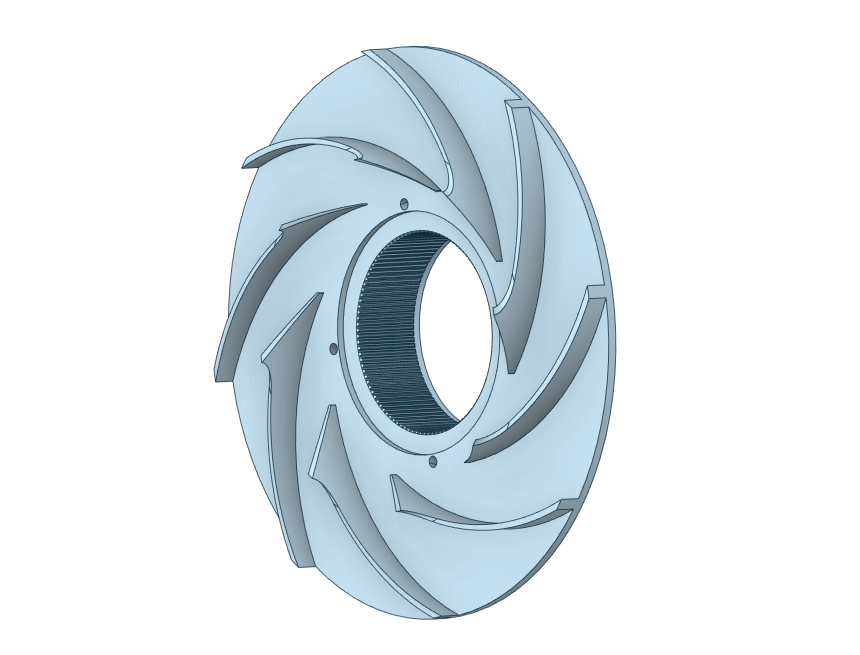

1级叶轮及诱导轮

泵三维模型13:涡轮泵
泵三维模型13:涡轮泵

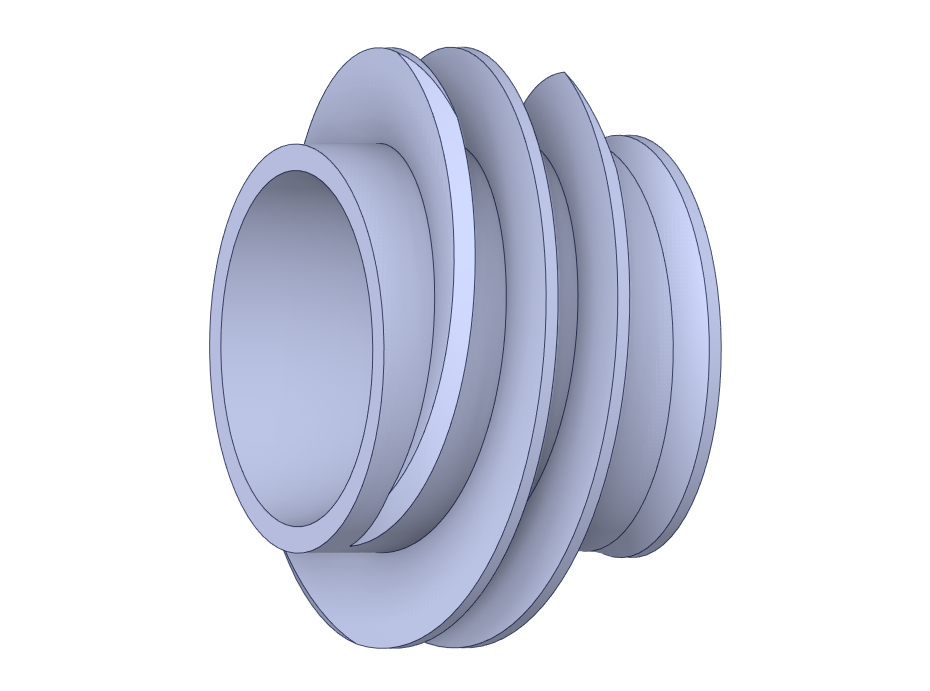

2级叶轮及诱导轮

泵三维模型13:涡轮泵
泵三维模型13:涡轮泵

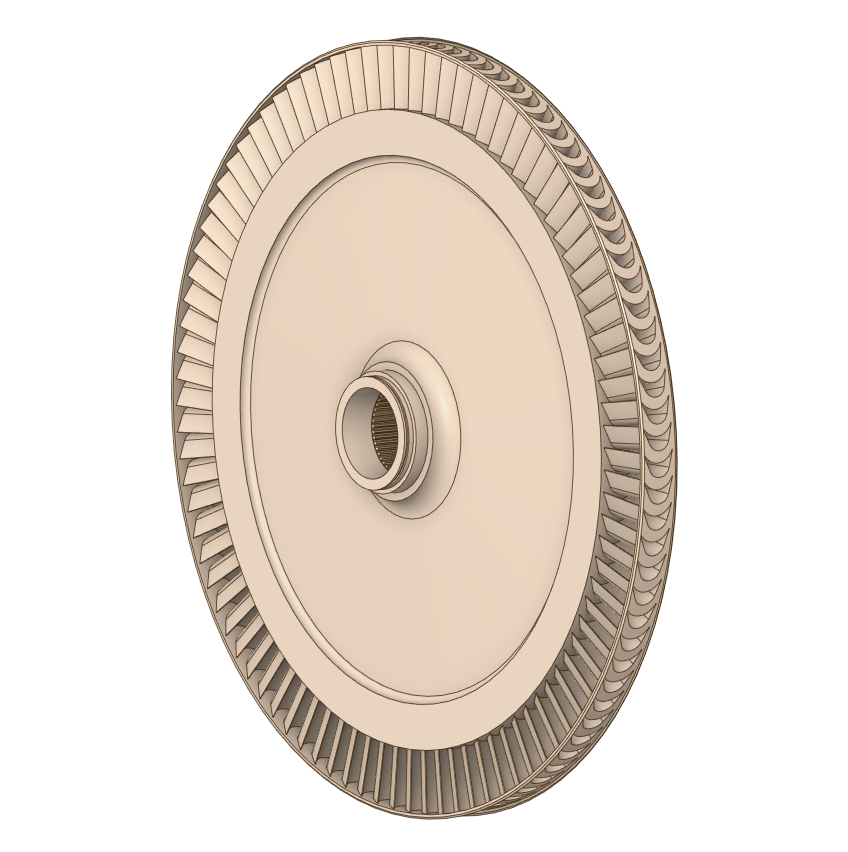

涡轮

泵三维模型13:涡轮泵
泵三维模型13:涡轮泵

三、下载地址

下滑下载!
