之前分享的离心泵模型都是简化模型,没有考虑叶轮前后腔以及口环间隙的部分流体,所以成了3部分流体域,实际泵在运转时前后腔的流体以及口环处的液体泄漏也很重要,所以今天这个模型考虑了这些因素,比较全面!

这是一个相对稍微复杂的模型,可以尝试划分结构化网格或者学习如何正确切割水体布局!

一、模型简介

模型名称:单级单吸离心泵

格式:STP

大小:1.5M

泵三维模型14:离心泵

二、图片展示

泵三维模型14:离心泵
泵三维模型14:离心泵

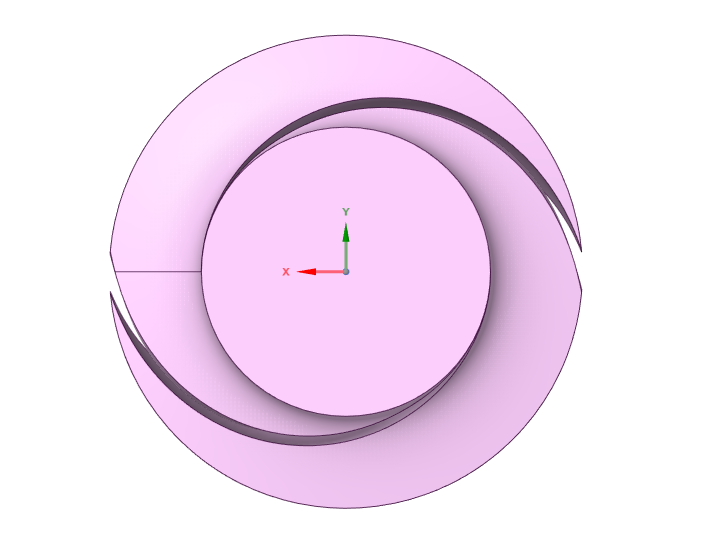

叶片采用双叶片设计,多用于污水泵中,防止堵塞!污水泵叶轮主要有如下形式:
泵三维模型14:离心泵
泵三维模型14:离心泵
泵三维模型14:离心泵

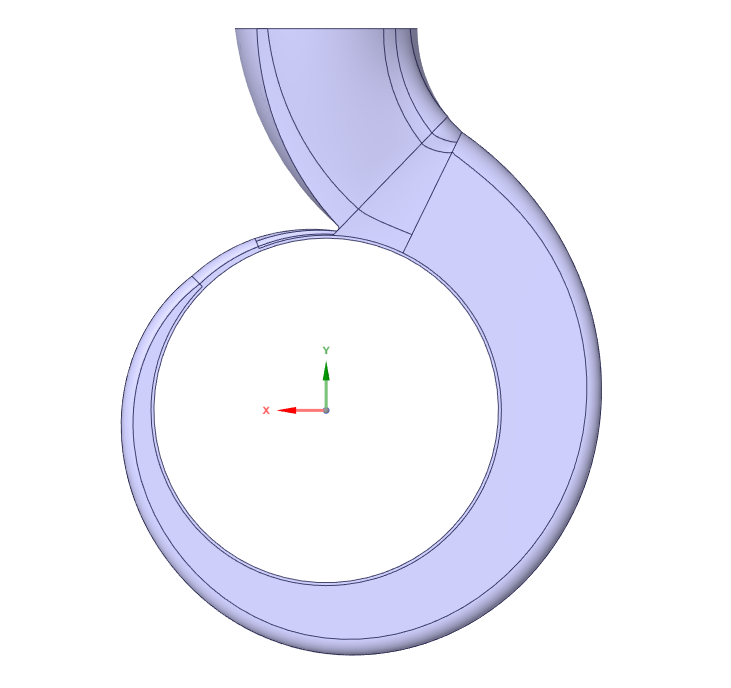

蜗壳中规中矩,主要需要关注的是割舌部分,划分方法为直接拉伸切除得到隔舌形状,与下文中描述的方法并不一样:

CREO蜗壳隔舌的造型方法1


泵三维模型14:离心泵

三、知识点总结

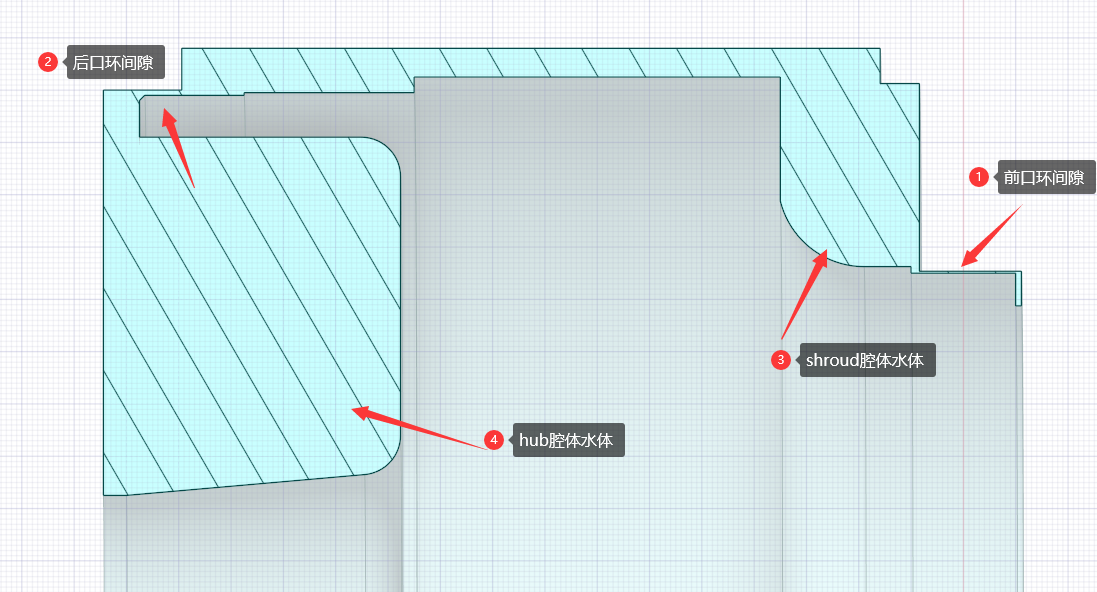

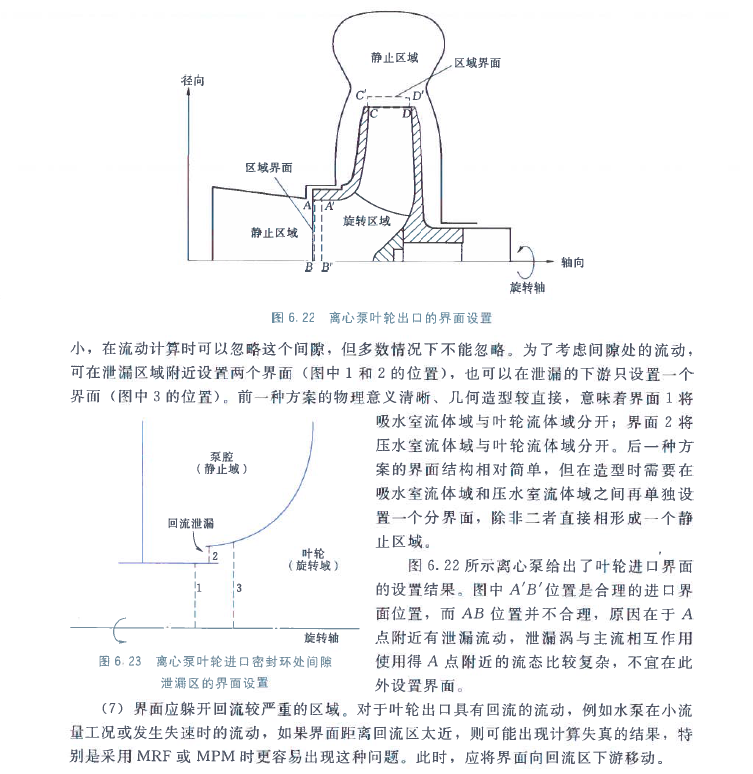

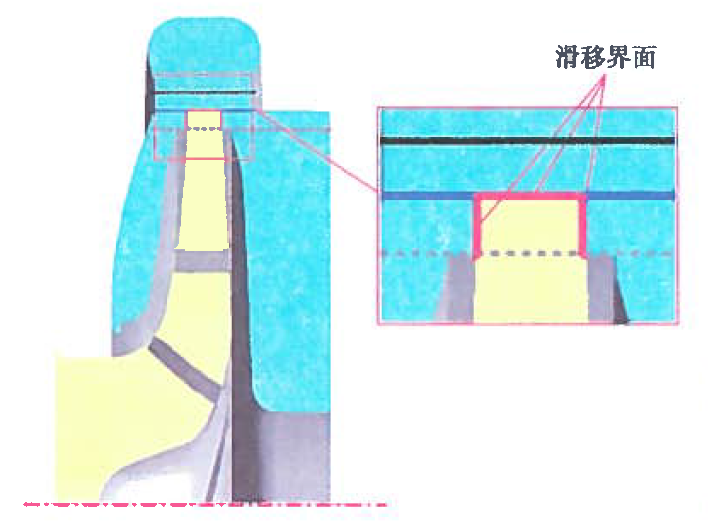

因为考虑了间隙以及前后腔的水体,所以我们需要额外添加interface面用于数据传递,切割位置可参考下图:
泵三维模型14:离心泵
泵三维模型14:离心泵

四、下载地址

下滑下载!


泵三维模型14:离心泵

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
