在昨天分享的离心泵模型后有读者留言要轴流泵的模型,我首先推荐他利用Cfturbo自己设计,然后找到了这个轴流泵模型,做一个整理!

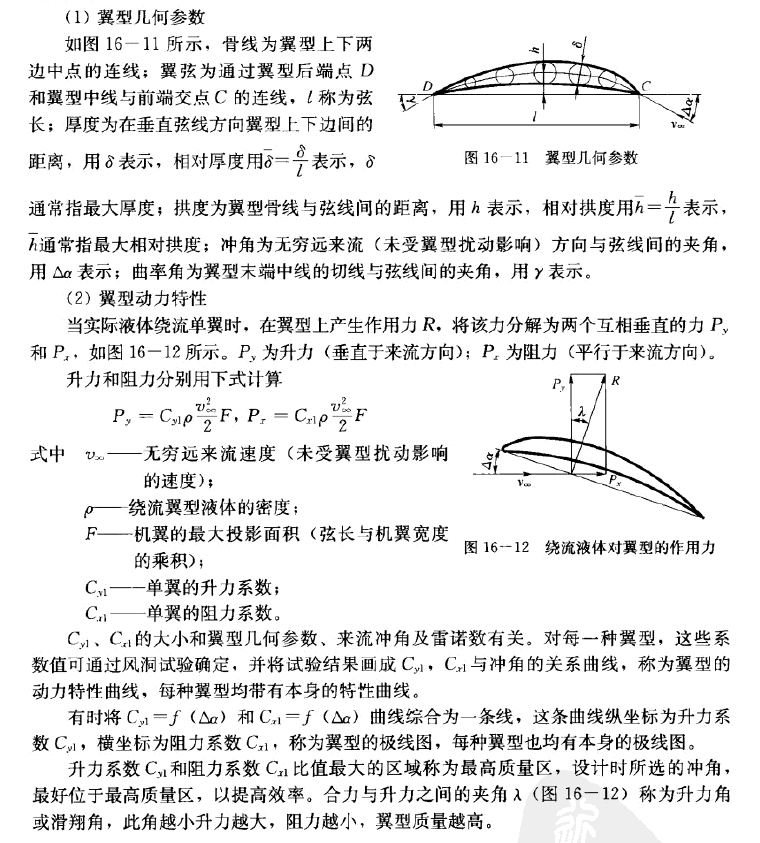

轴流泵主要应用于大流量、低扬程的工况下,通常叶片设计为翼型形状,关于轴流泵叶片、导叶等的设计内容,可以参照关老师的《现代泵理论与设计》第16章:轴流泵设计 部分
泵三维模型15:轴流泵

一、模型简介

模型名称:轴流泵

格式:STP

大小:4M

泵三维模型15:轴流泵

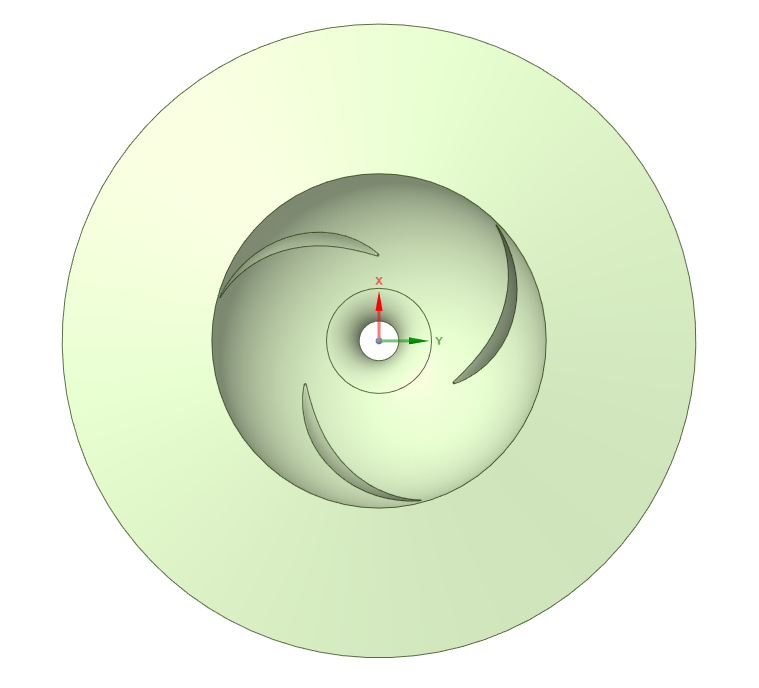

二、图片展示

泵三维模型15:轴流泵
泵三维模型15:轴流泵

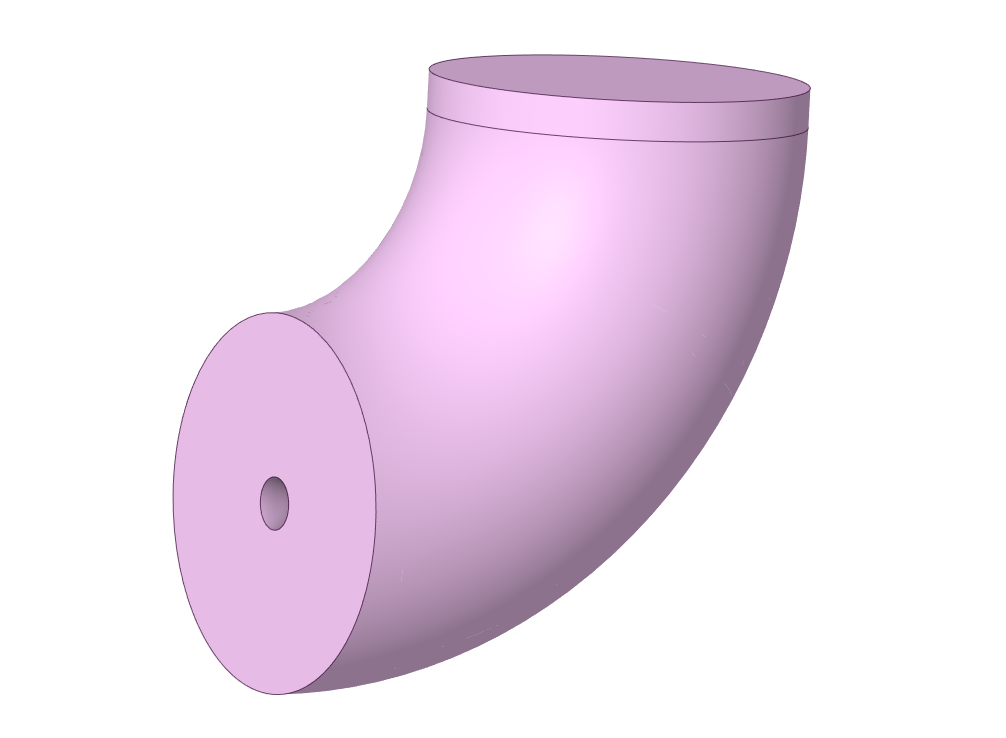

在很多icem视频教程中都可以找到关于肘型弯管中间圆柱掏空的模型,应该就是指轴流泵的出水段这部分了。

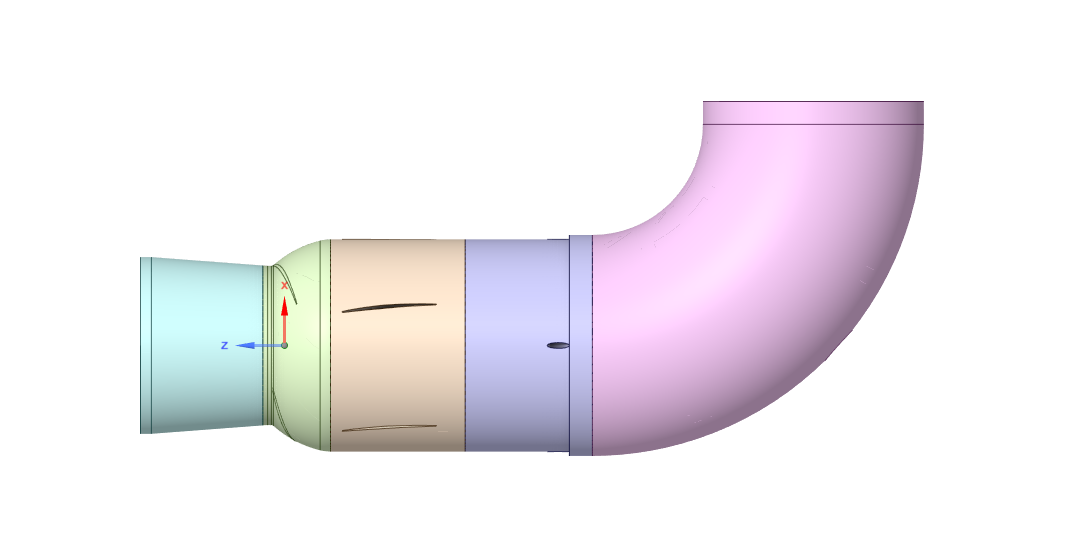

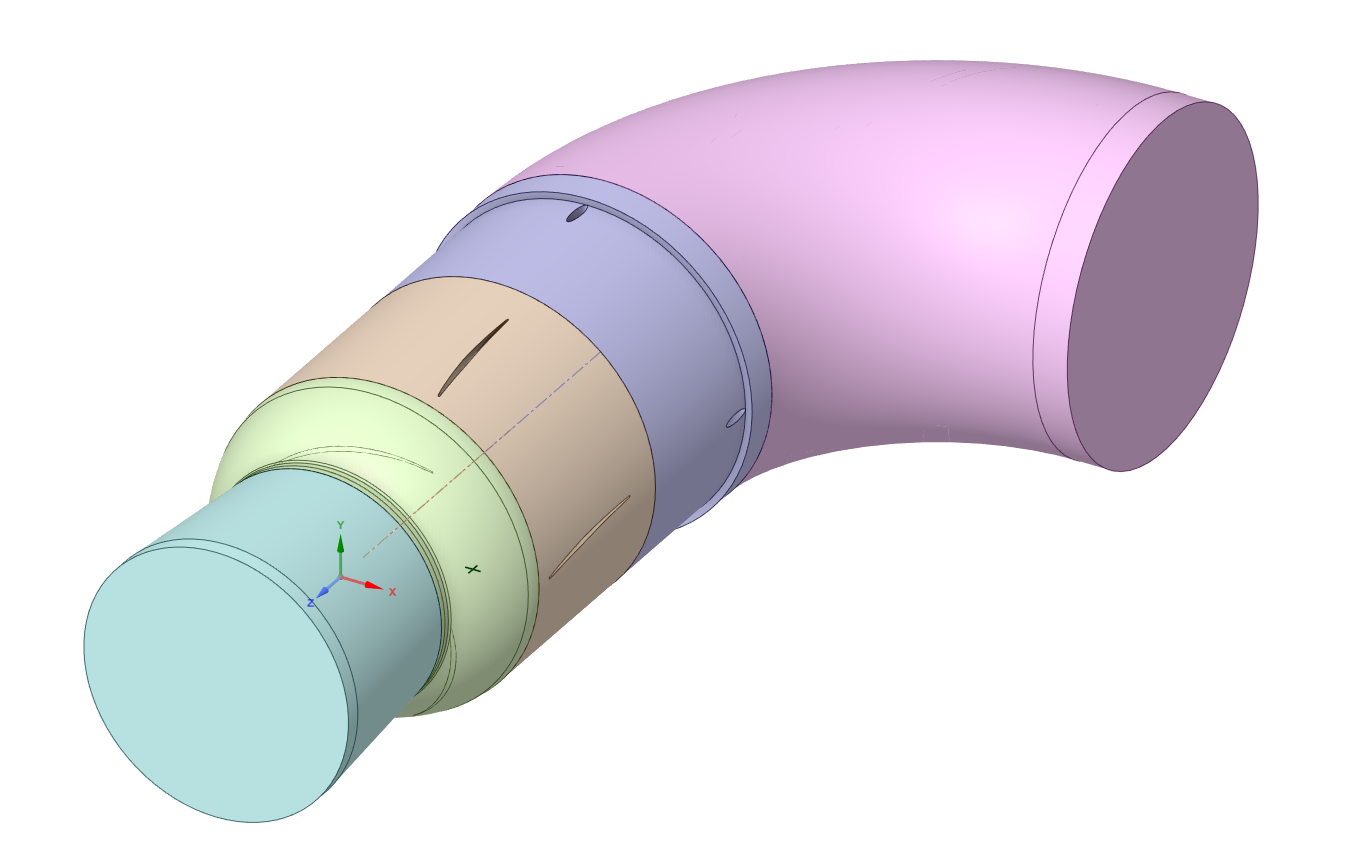

从上图中可以看到此模型先是一个减缩型的进口段,然后是叶轮部分,叶轮后面是导叶部分,接着是支架部分,应该是用于安装轴承的位置,对于这种扭曲度较大的轴流泵叶轮和导叶,我们可以采用TurboGrid快速生成高质量的结构化网格,也可以利用icem分块创建高质量的结构化网格,关于icem中如何对轴流泵叶轮和导叶进行结构化网格划分,小丫此前已有详细的视频教程,可点击下文查看:

ICEM轴流泵叶轮结构化网格划分视频教程

轴流泵导叶结构化网格划分教程

泵三维模型15:轴流泵
泵三维模型15:轴流泵
泵三维模型15:轴流泵
泵三维模型15:轴流泵

三、相关案例

之前有写过类似的内容,可查看下方链接:

Fluent轴流泵建模、网格划分及模拟教程

轴流泵Fluent模拟案例

Fluent泵计算后处理

轴流泵叶轮单流道切分教程

四、下载地址

下滑下载!


泵三维模型15:轴流泵
