CREO8.0叶轮流场模拟

释放双眼,带上耳机,听听看~!

CREO不仅是一款建模软件,也在逐渐向CAE、CFD的方向上发展,关于CREO的安装包及安装教程,可以查看下方文档:

CREO7.0安装包及安装教程

Creo8.0安装包及安装教程

之前有通过管道模型简单介绍过CREO中流动模拟的基本步骤,可以点击下方链接查看:

CREO7.0流体仿真功能,漂亮

今天来看一下怎么在CREO8.0中让叶轮旋转起来,查看流场运动及设置监测点吧!

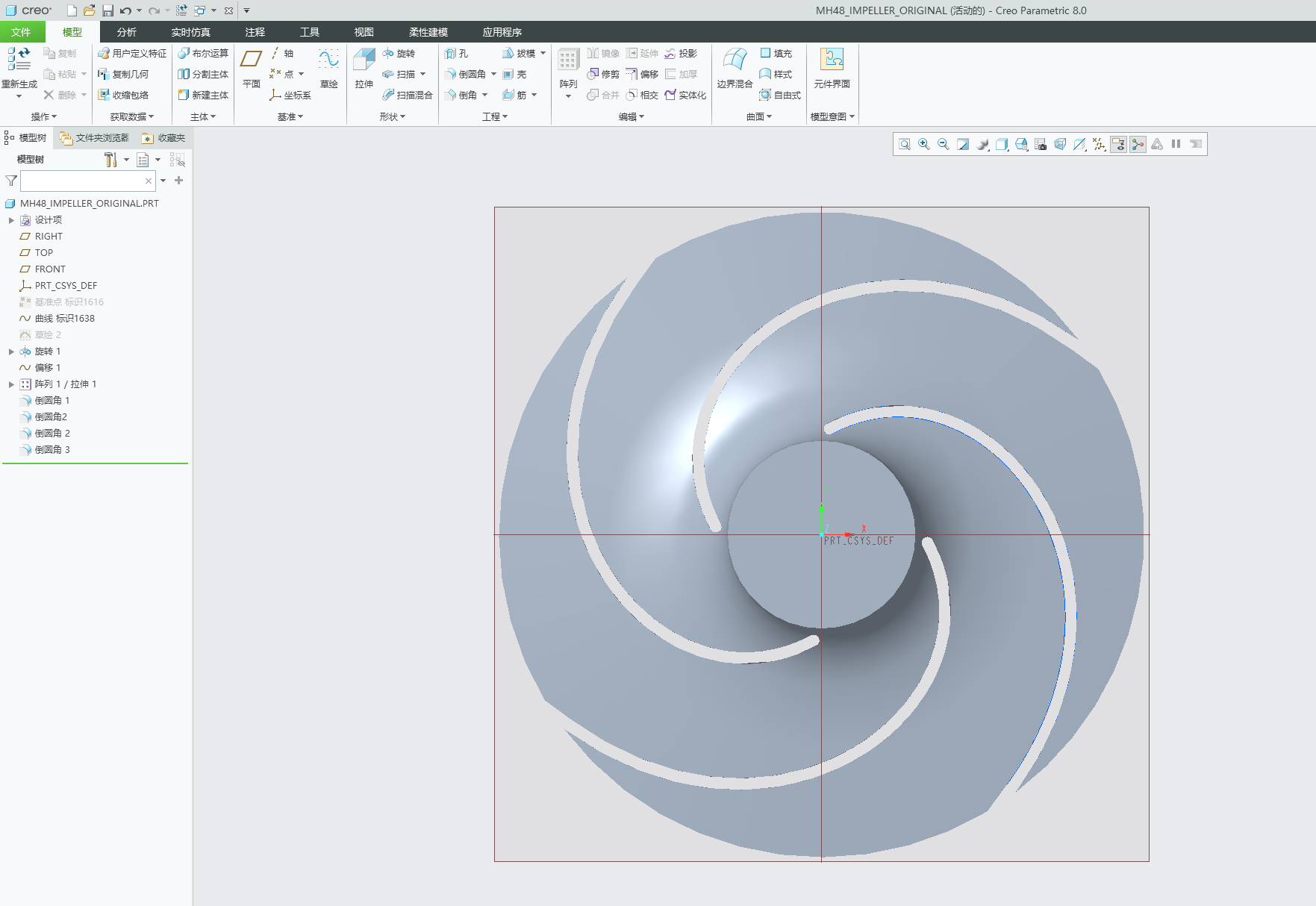

  • 打开CREO并导入叶轮流体域

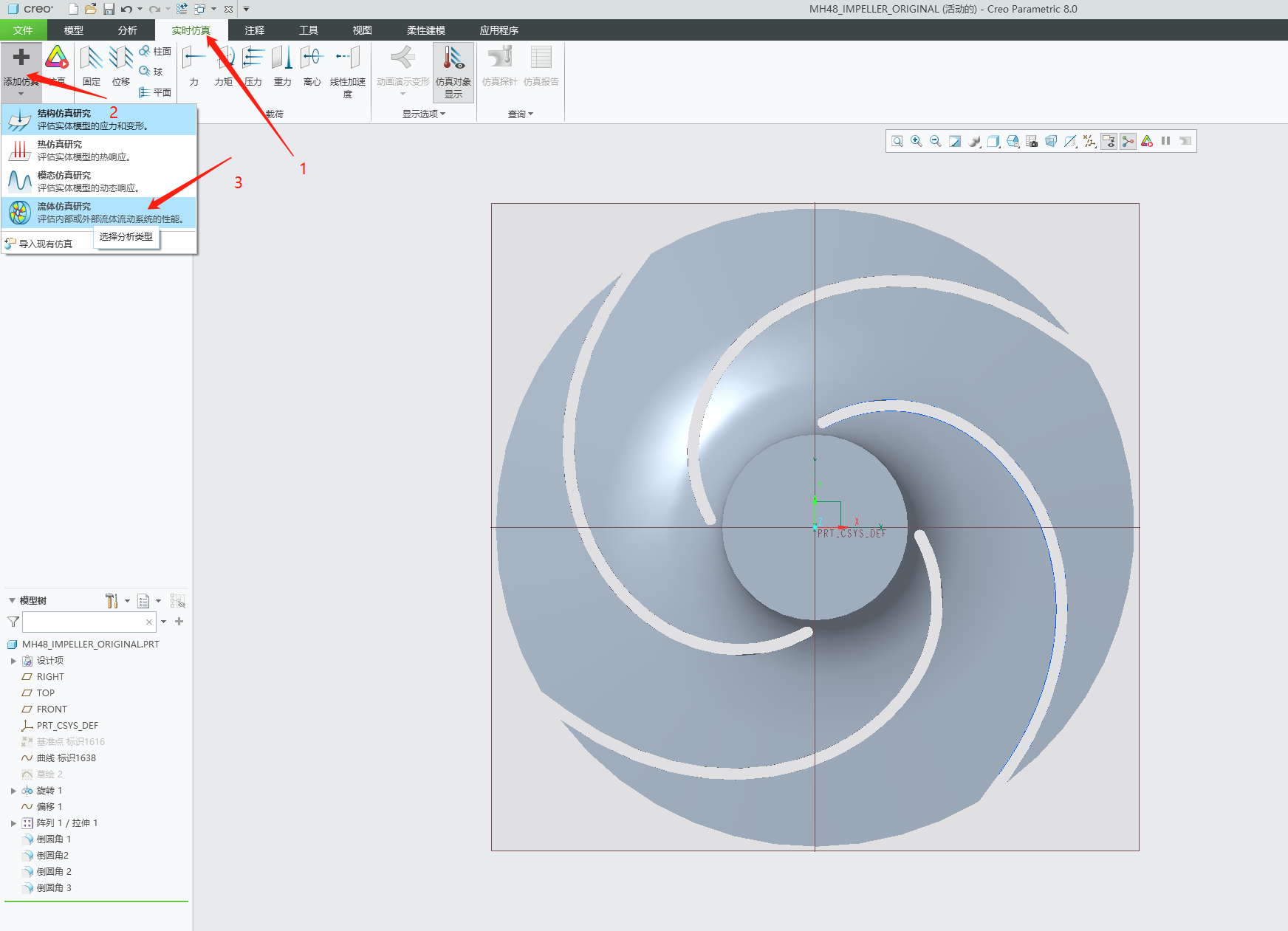

  • 点击菜单栏的“实时仿真”按钮,点击添加仿真下的“流体仿真研究”进入

这里可以看到CREO8.0已经支持结构分析、热分析、模态分析等业务了,期待后续更完善的功能!

  • 设定流体域的材料

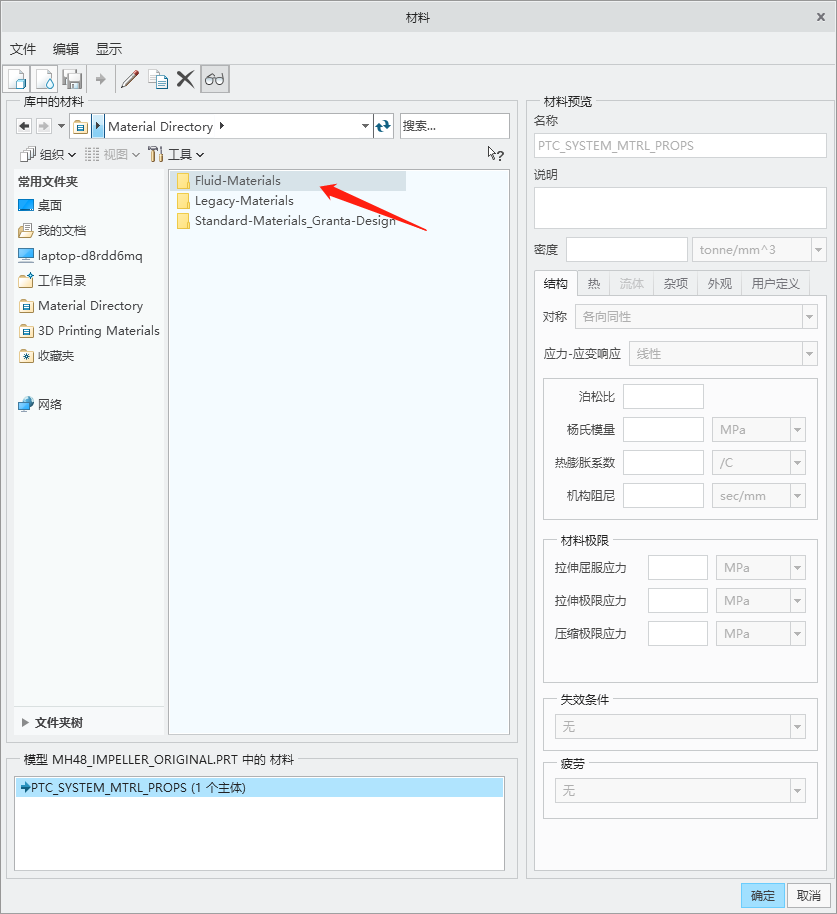

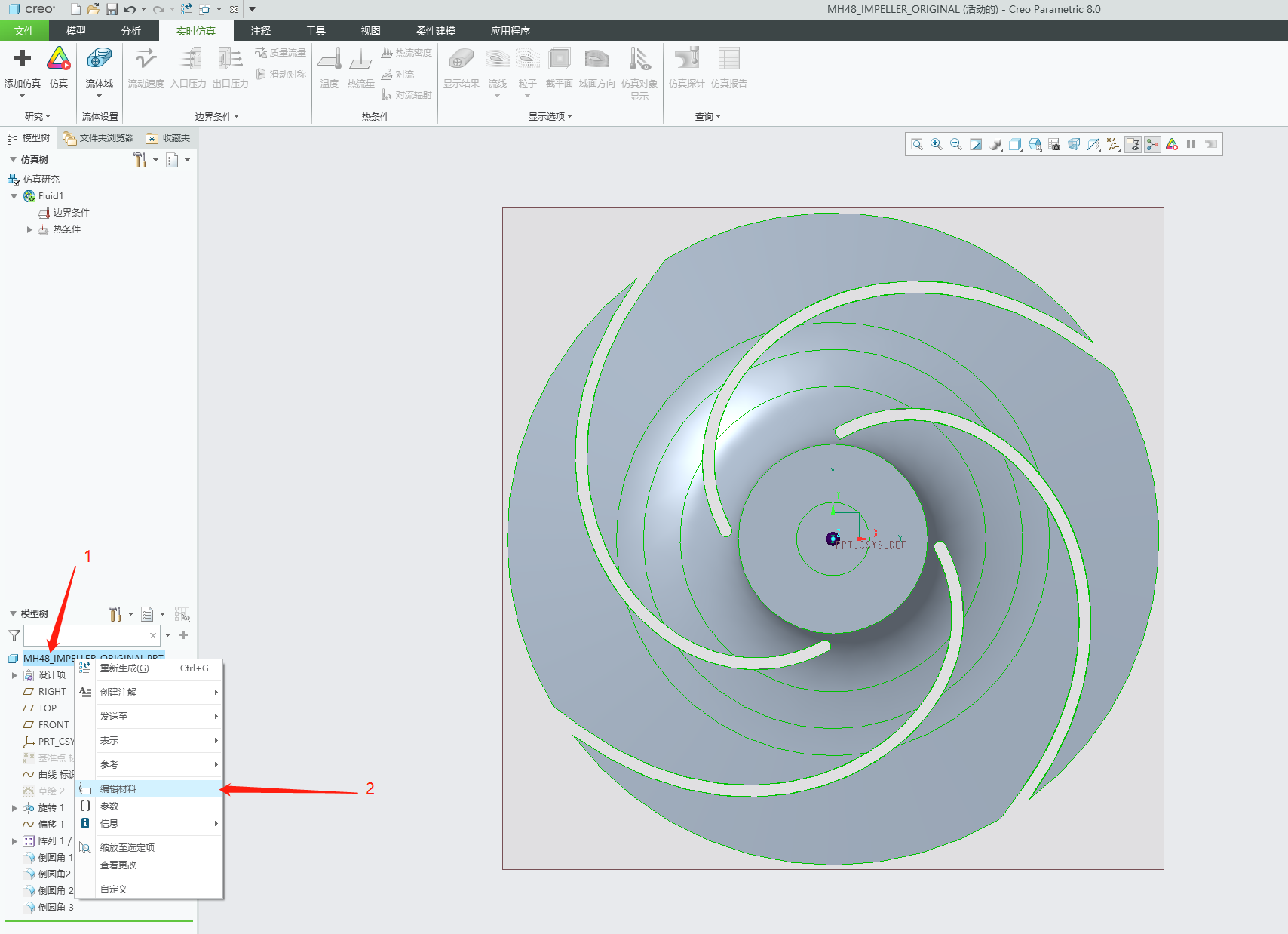

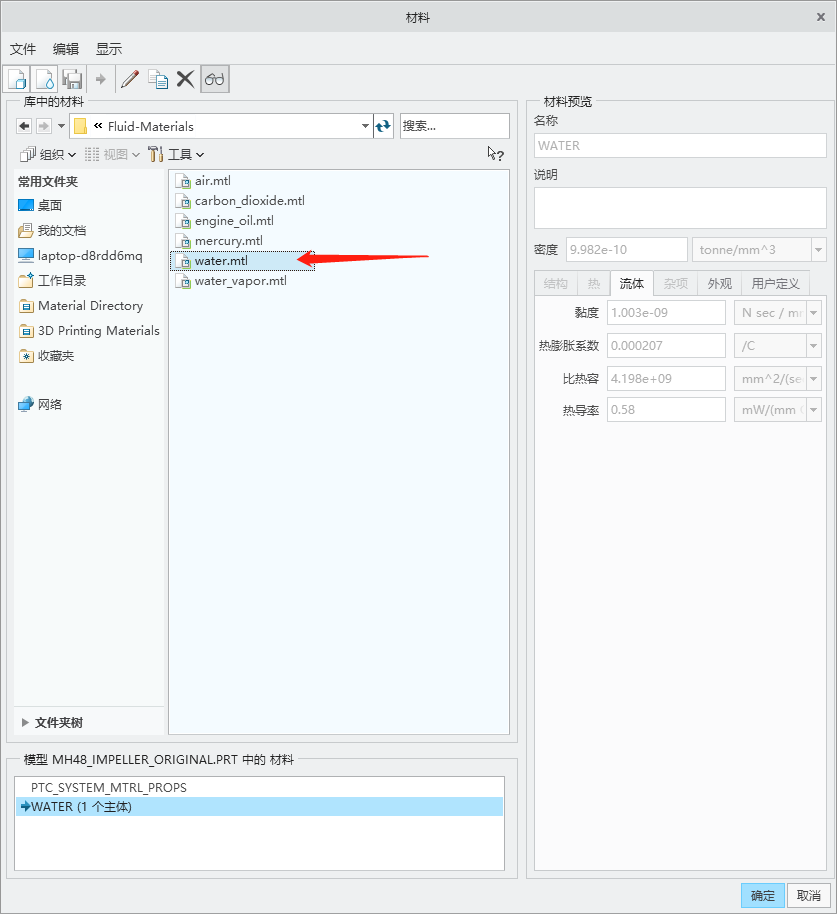

点击模型书下的模型名称,右键点击“编辑材料”,在弹出的页面中双击“Fluid-Materials”,然后双击“water.mtl”将介质设置为水!点击确定退出!

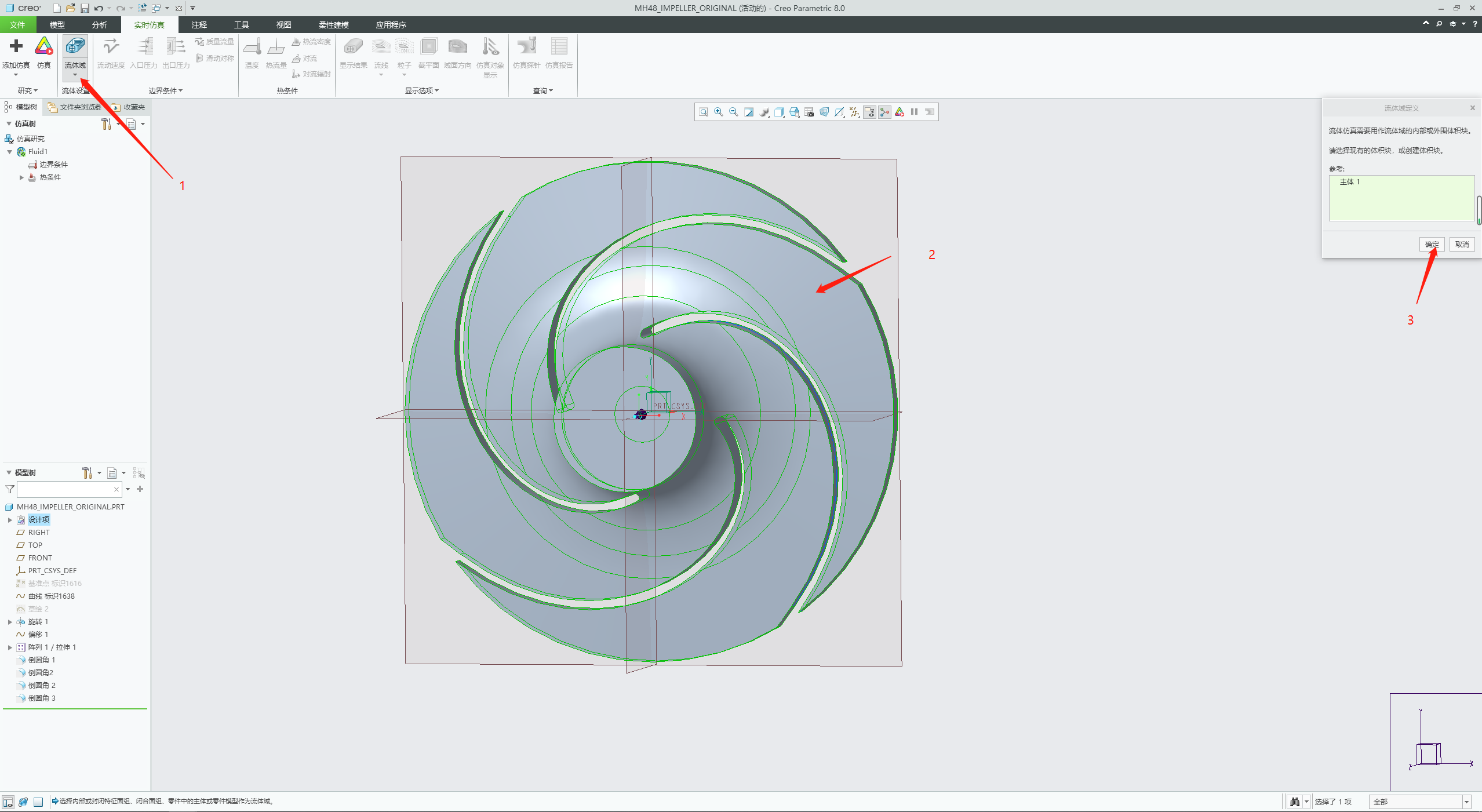

  • 定义计算域

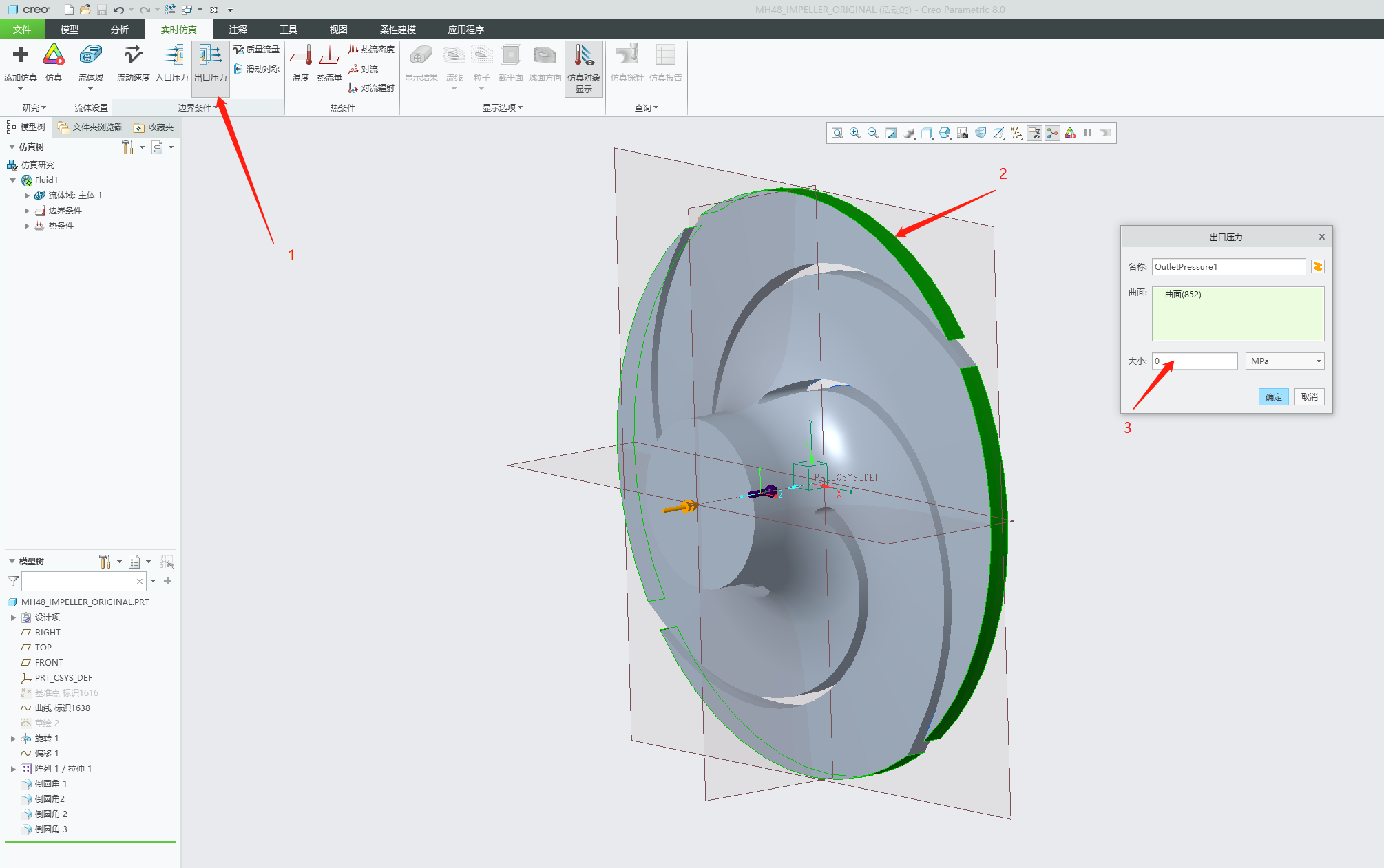

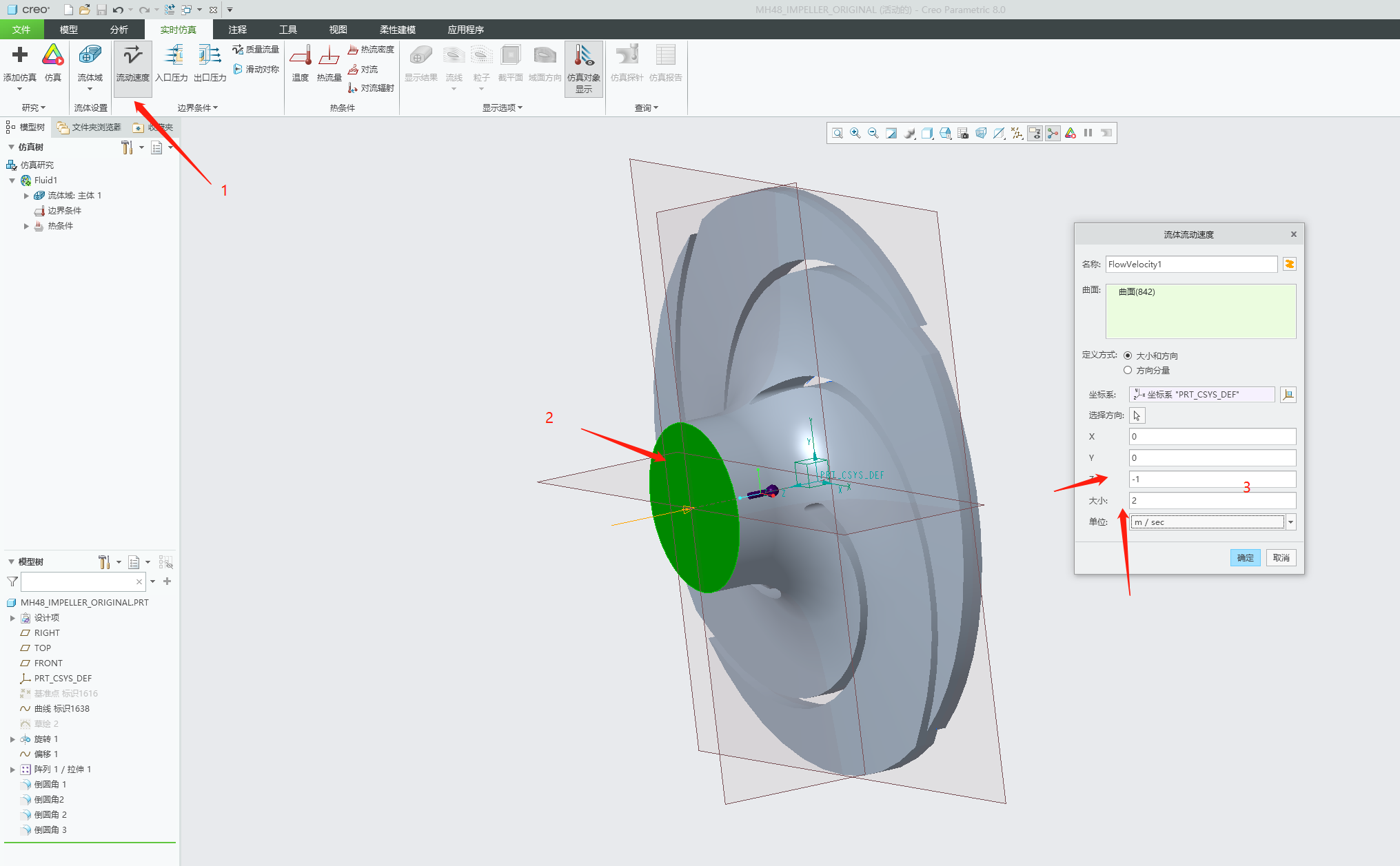

  • 定义边界条件

这里可以指定速度进口、压力出口,随便给

比如我这六进口指定流速为2m/s

出口压力0pa

  • 设置转速

这一步是很关键的,也和Ansys等逻辑不同,在Fluent中我们是设置叶轮流体域旋转而叶片、前后盖板等相对计算域转速为0,而在CREO中是直接定义旋转壁面的转速的。

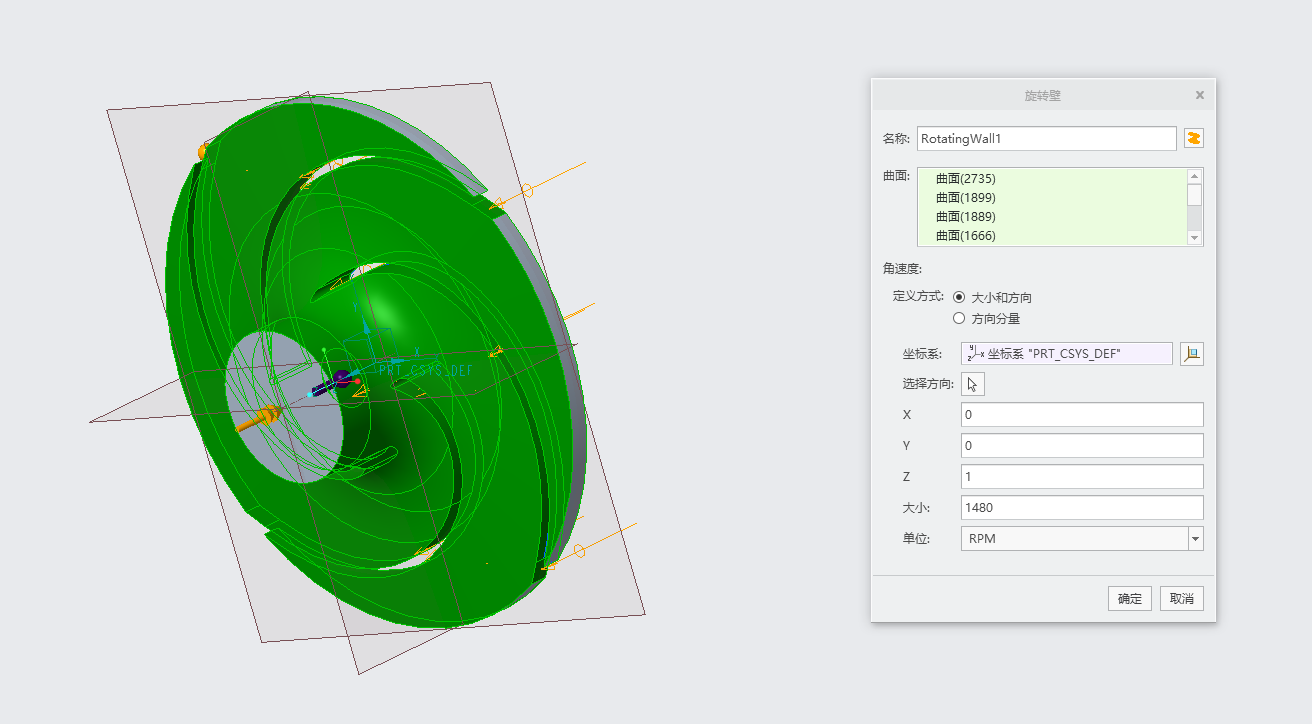

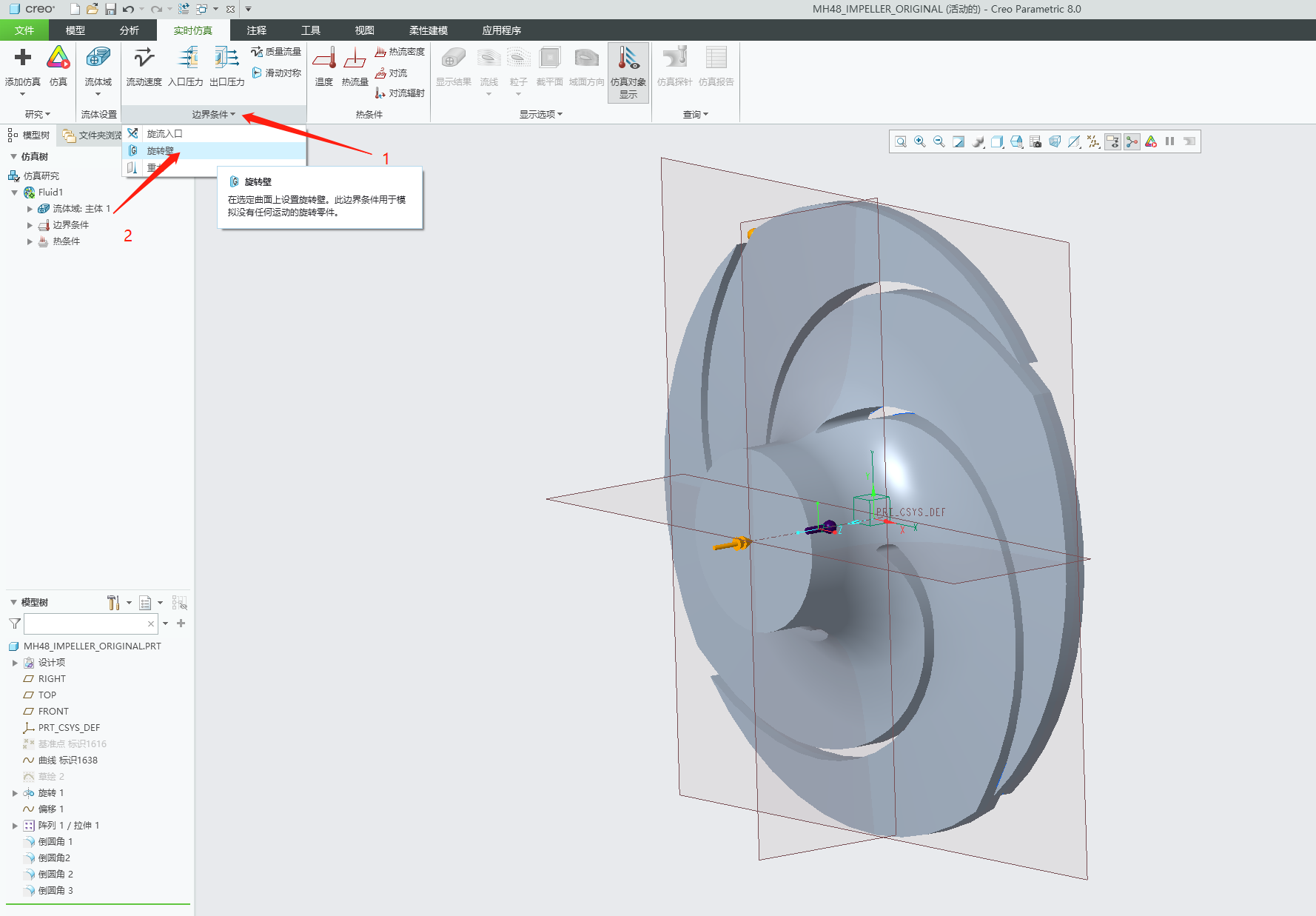

点击边界条件下拉箭头找到旋转壁,点击进入设置项,在曲面中我们需要定义真实旋转的壁面,这里主要是叶片和前后盖板,那我们就将这些面全部选上(这里可以全选所有面后按住ctrl取消勾选叶轮进口和出口快速选定),然后旋转轴根据右手定则,旋转方向与z轴正方向相同,所以将z值设定为1,转速给定为1480rpm。就可以了

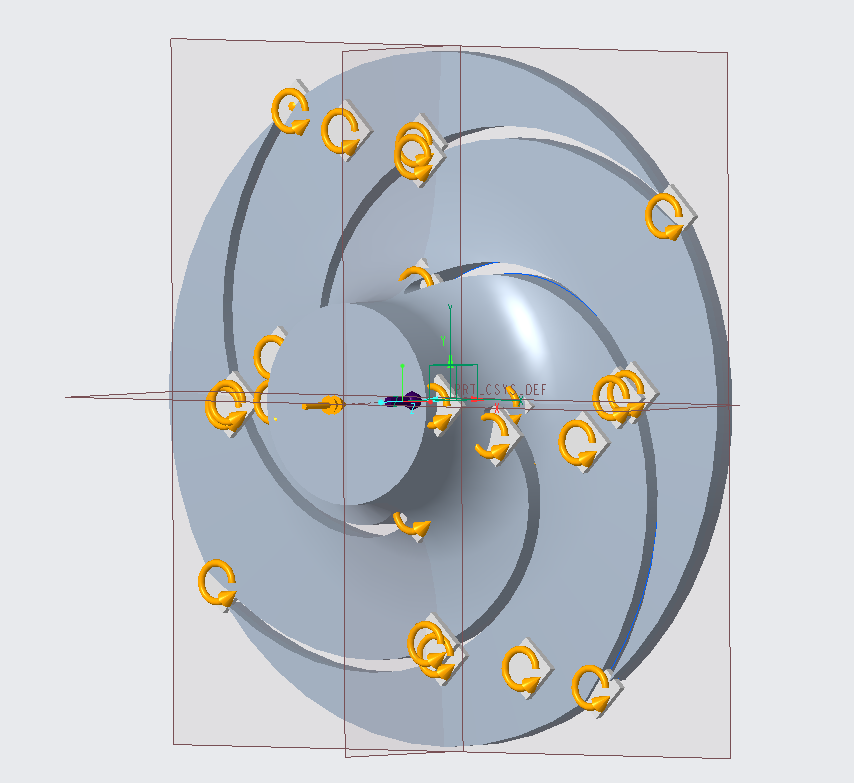

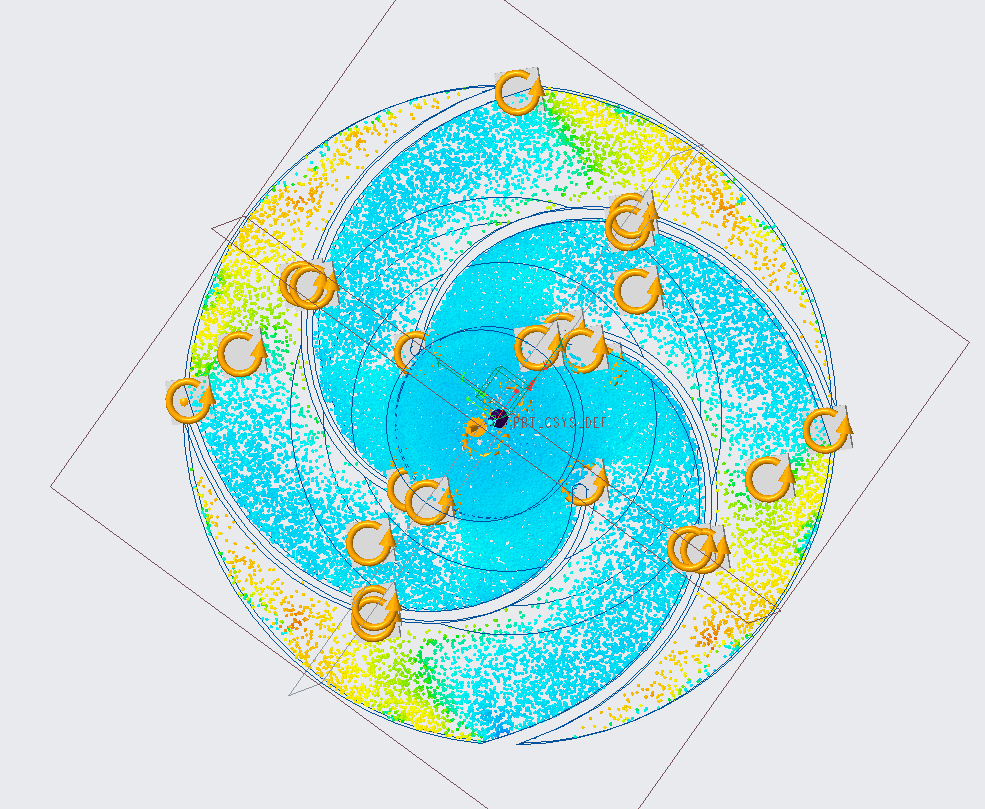

设置完成后可以看到如下显示

  • 开始求解

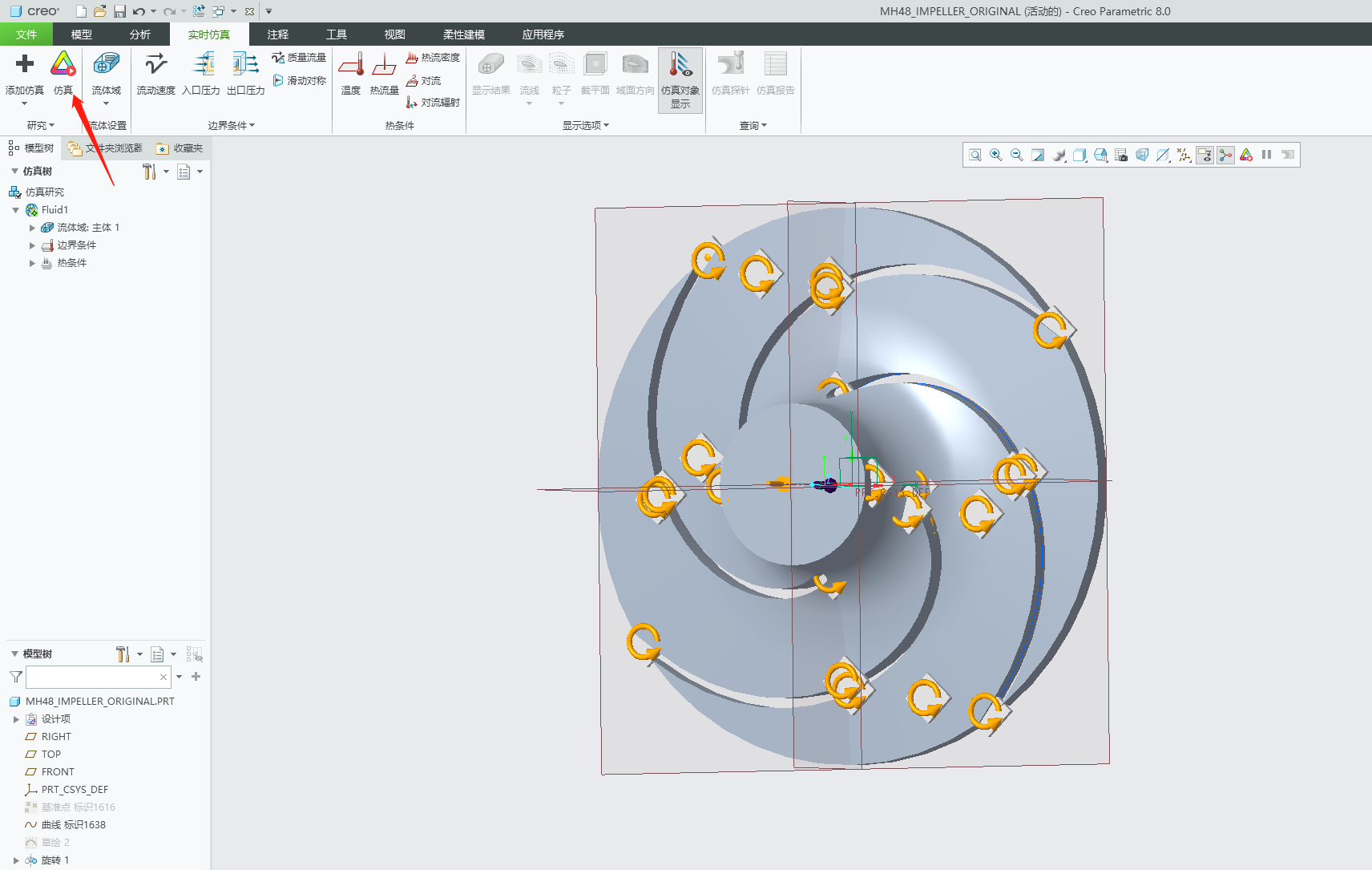

点击仿真按钮就开始计算了

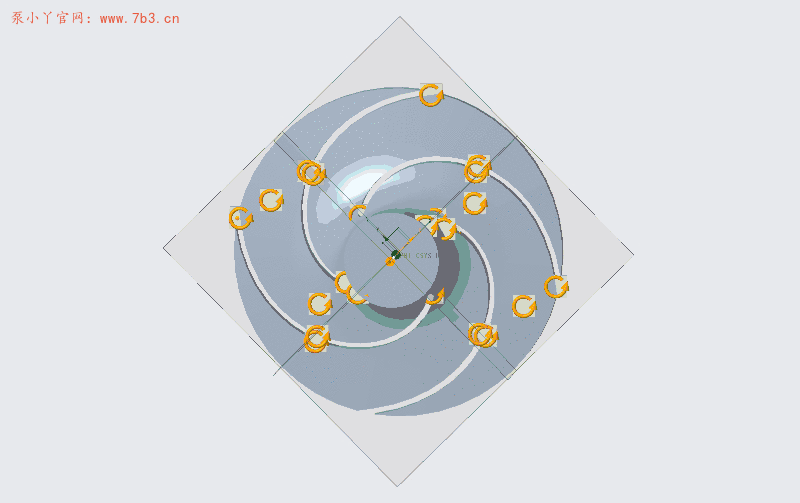

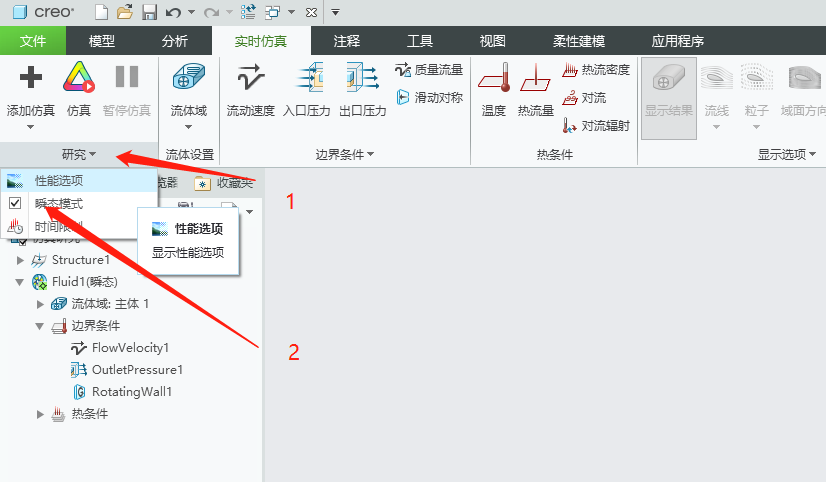

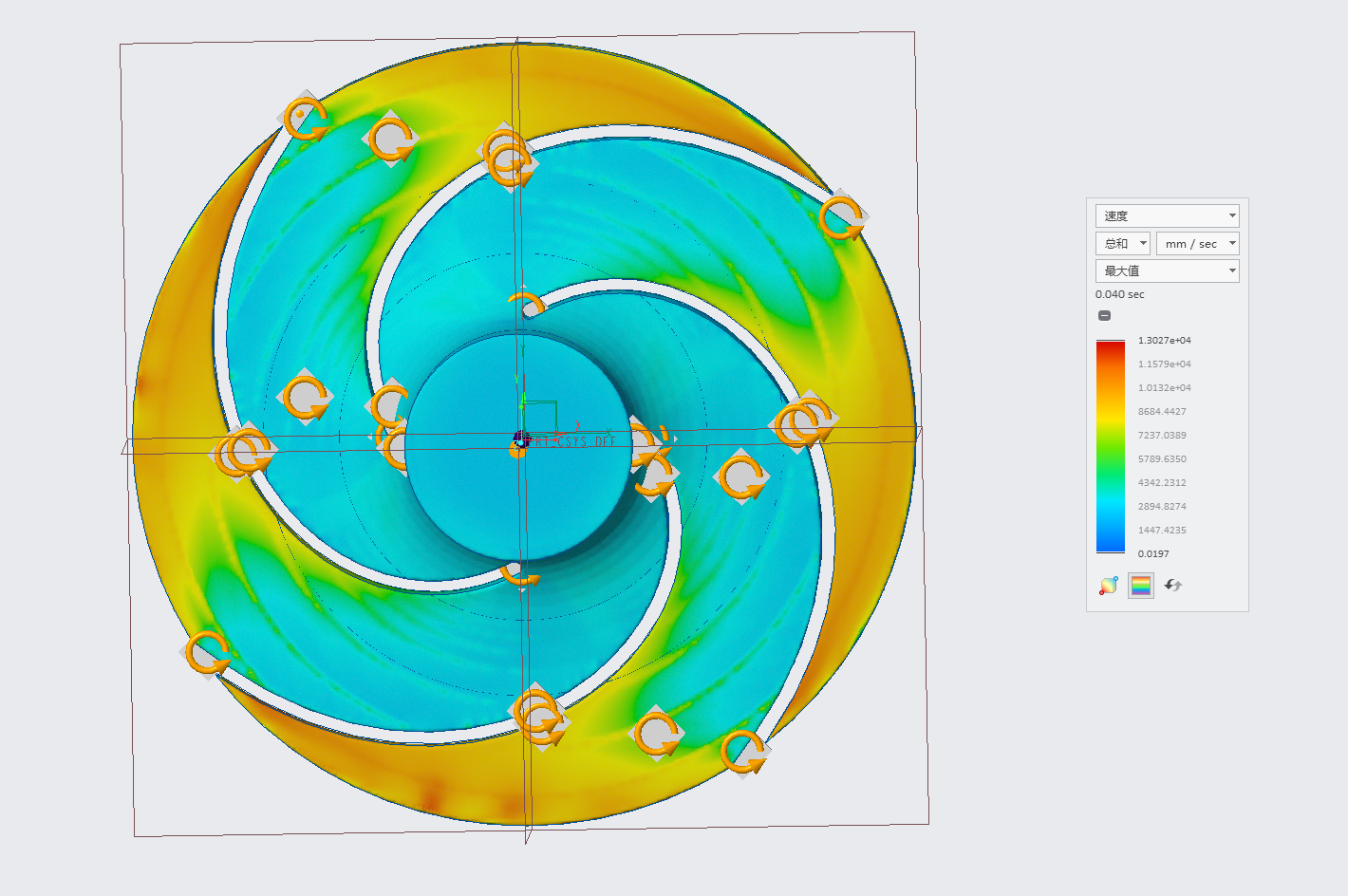

然后你会发现叶轮没转,问题就来了,这个时候我们要默默打开瞬态模式,就能够看到花里胡哨的结果了。

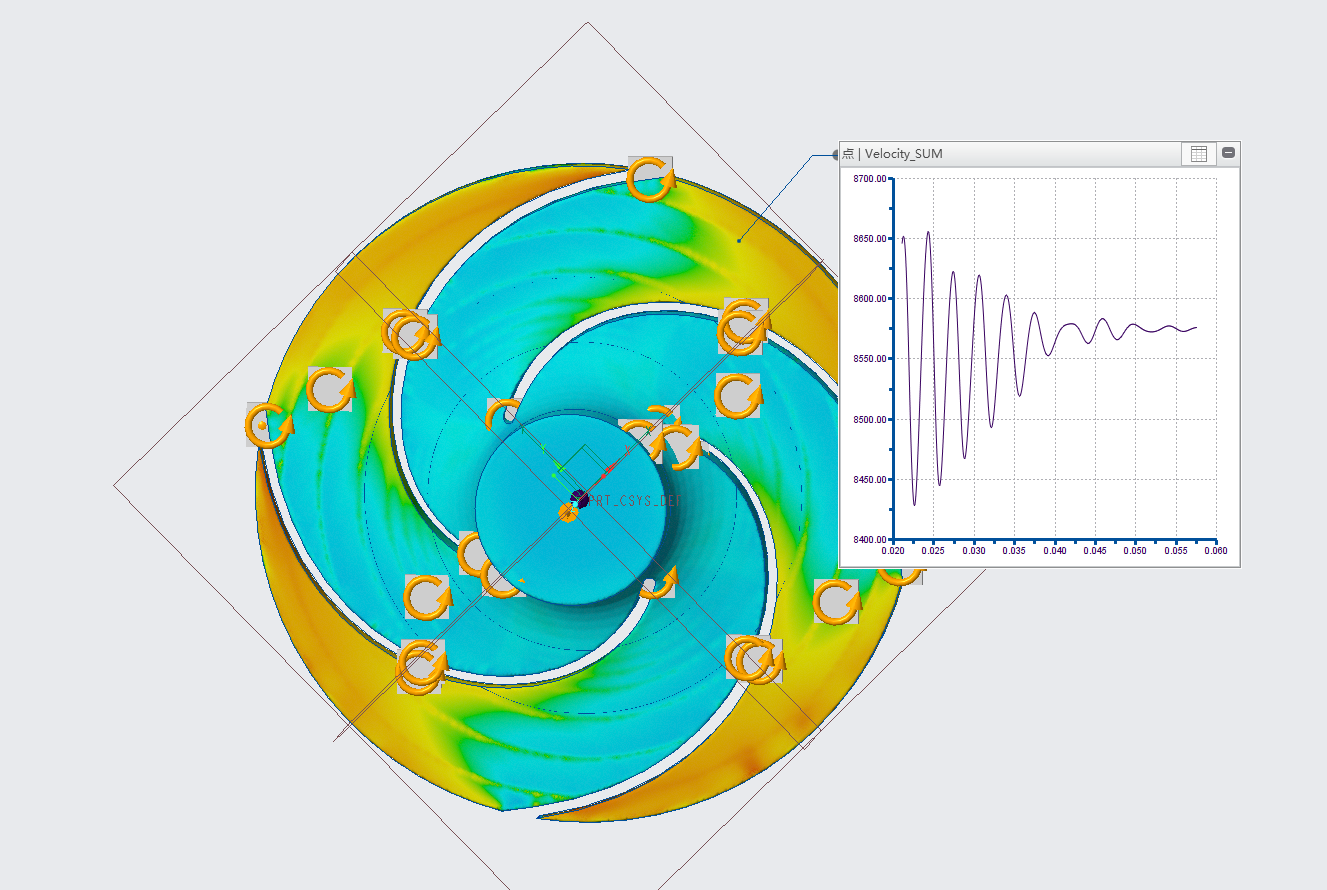

  • 设置监测点

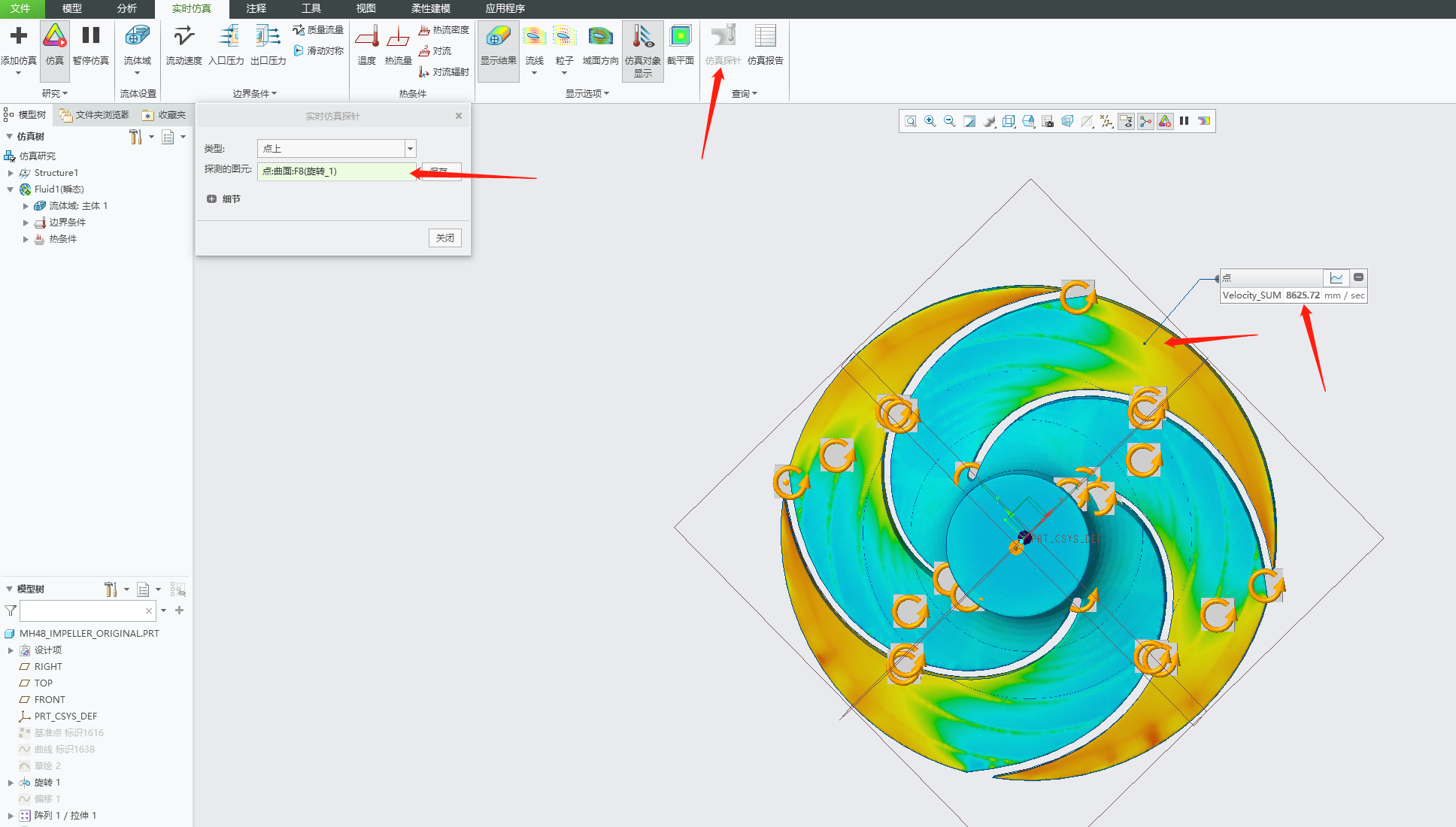

这个功能非常简单,只能用鼠标点击一个点然后查看这个点上参数的变化情况

  • 结束
