简单的空化模拟

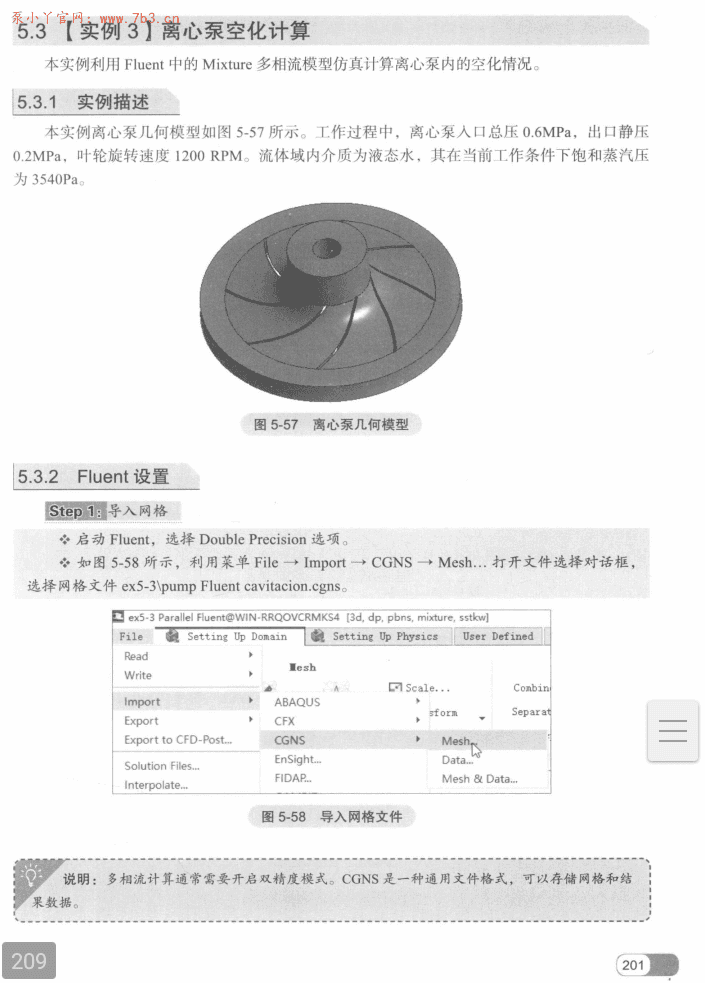

最近在自学流沙大神的著作《ANSYS Fluent实例详解》中的5-3空化模拟部分

Fluent离心泵空化模拟流程以及问题

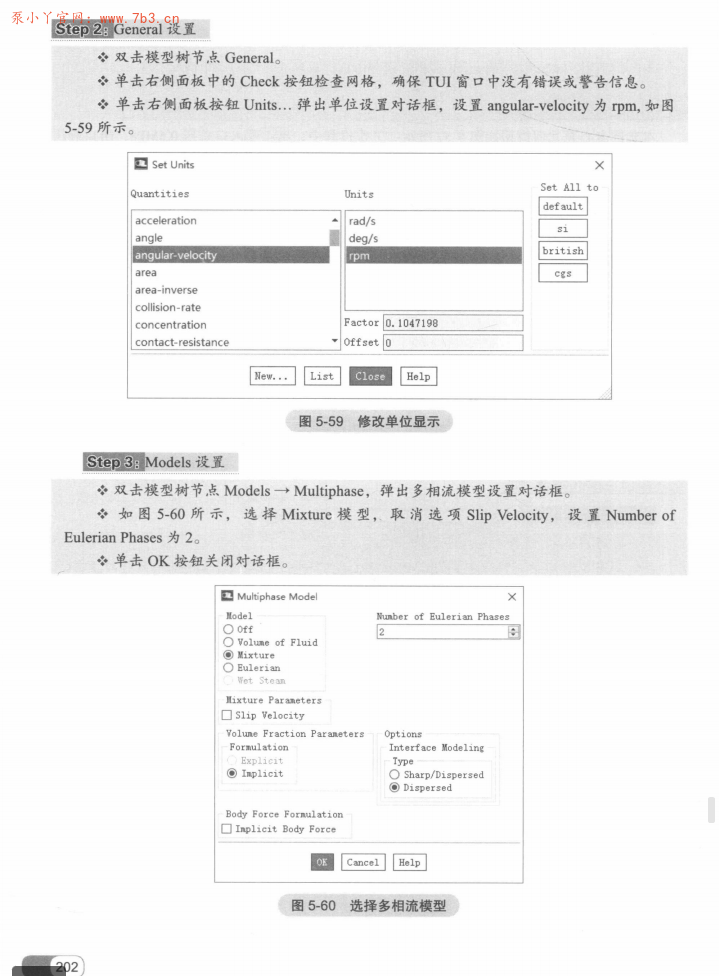

如图首先导入网格mesh文件;设置单位和模型。

Fluent离心泵空化模拟流程以及问题

Fluent离心泵空化模拟流程以及问题

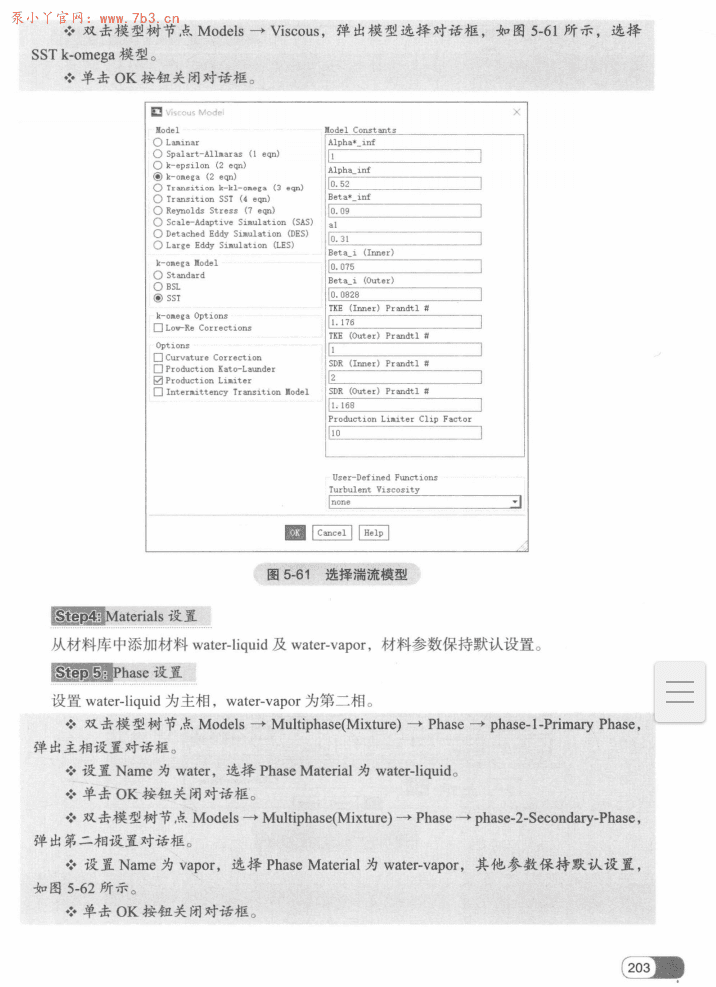

设置好多相流模型和湍流模型后(如下图),从数据库中导出水和水蒸气的数据

Fluent离心泵空化模拟流程以及问题

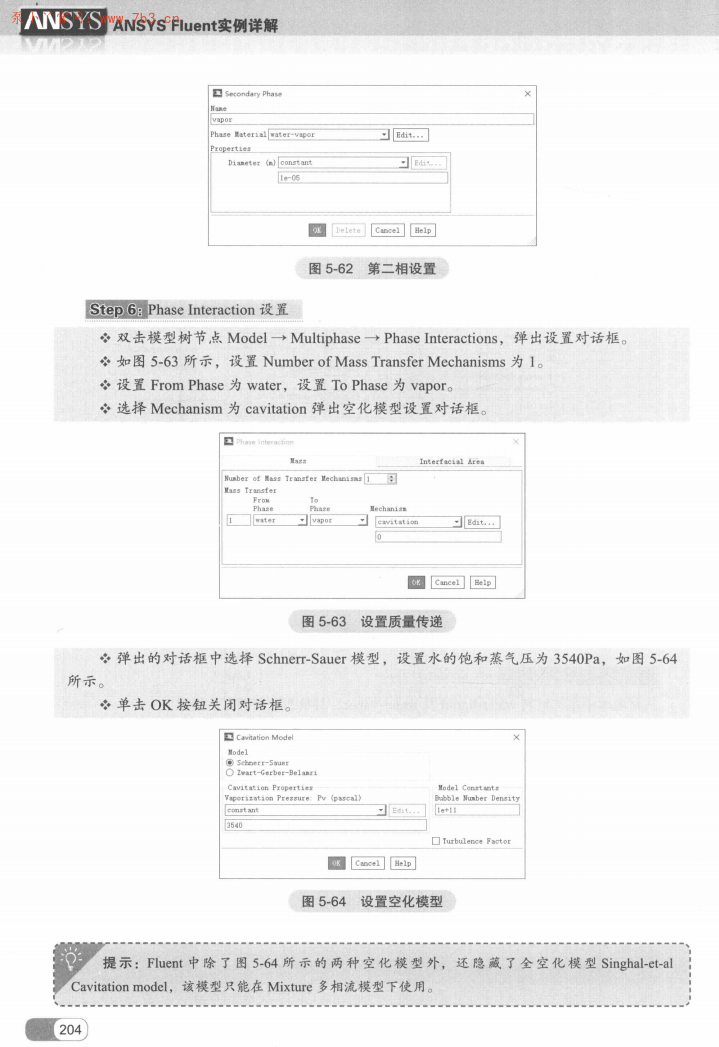

设置phase interaction;

Fluent离心泵空化模拟流程以及问题

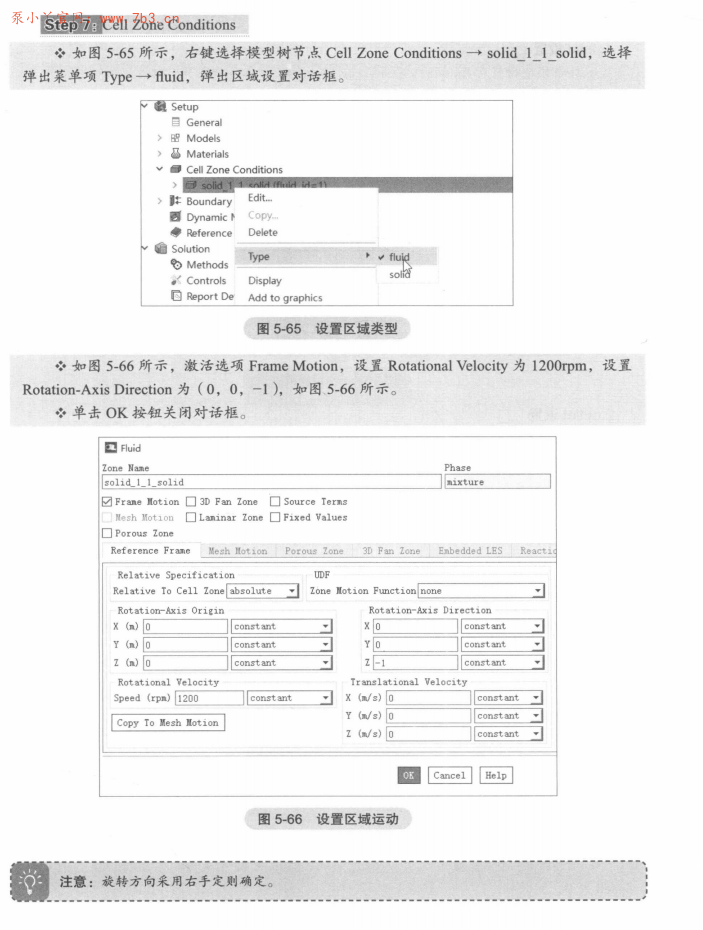

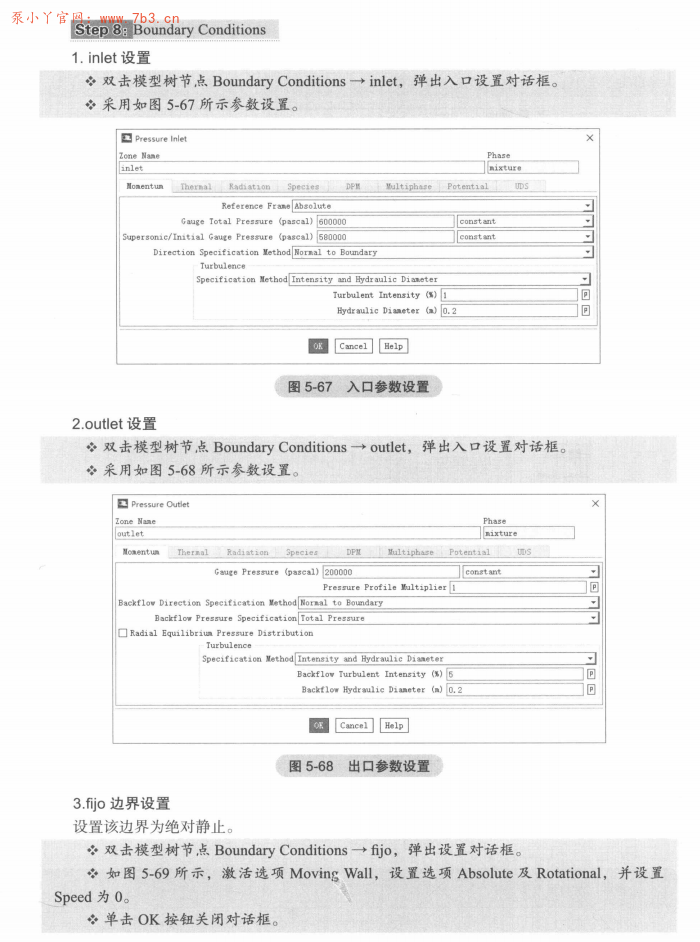

设置cell zone condition(注意旋转方向)和边界条件

Fluent离心泵空化模拟流程以及问题

Fluent离心泵空化模拟流程以及问题

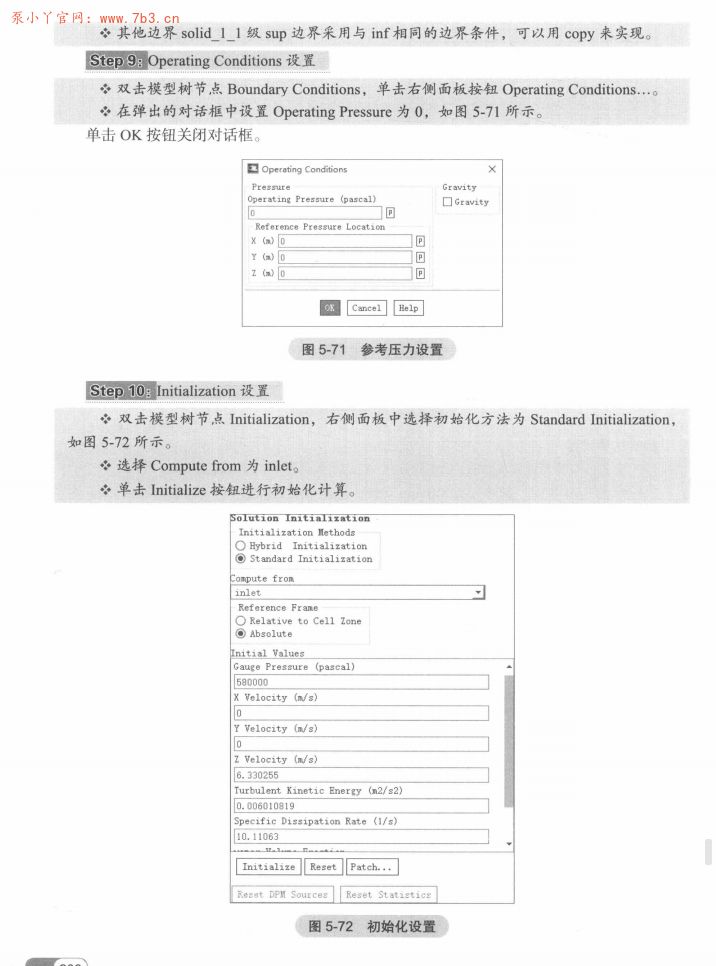

设置操作大气压为0,即所有压强均为绝对压强。进行初始化,初始化进口。(采用不同的初始化方法以及对进口或所有区域进行初始化,对结果基本没有影响)

Fluent离心泵空化模拟流程以及问题

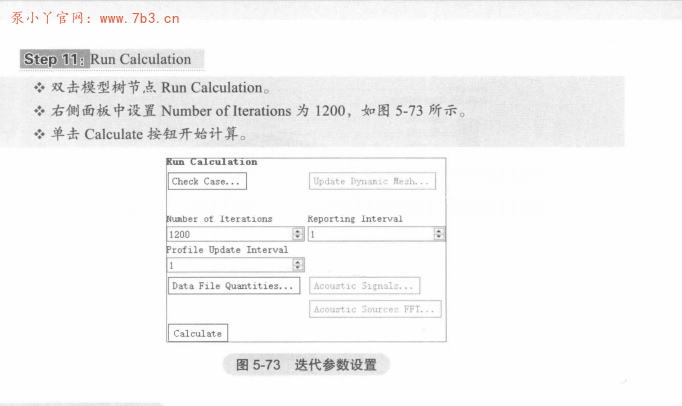

设置迭代次数1200

Fluent离心泵空化模拟流程以及问题

下载好案例按照以上设置进行计算,会出现一些问题,可能大家没注意到此部分并未介绍求解方法的设置,fluent采用了默认的SIMPLE算法。导致了残差不收敛,浮点溢出。作者也在此处卡了很久,对照书上的设置,重新设置也没有办法,知道查看案例给的算例文件(.cas)才发现问题。

Fluent离心泵空化模拟流程以及问题

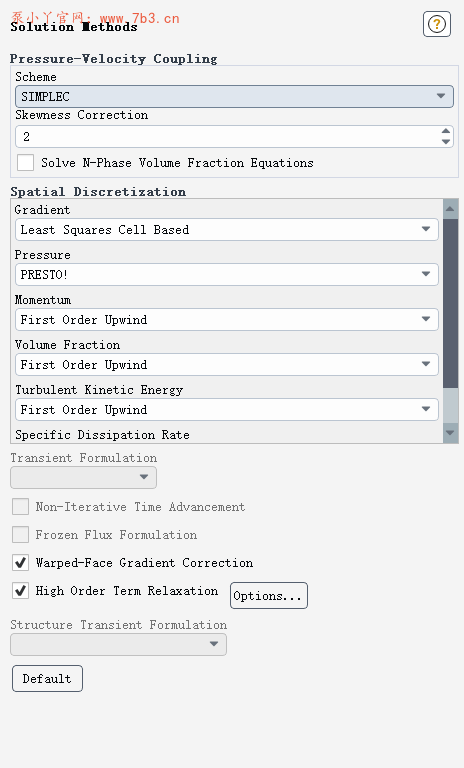

算例采用了SIMPLEC算法,更容易得到更好的收敛结果,歪斜校正设置为2,其余设置如下图。初始化后,再次进行迭代。

Fluent离心泵空化模拟流程以及问题

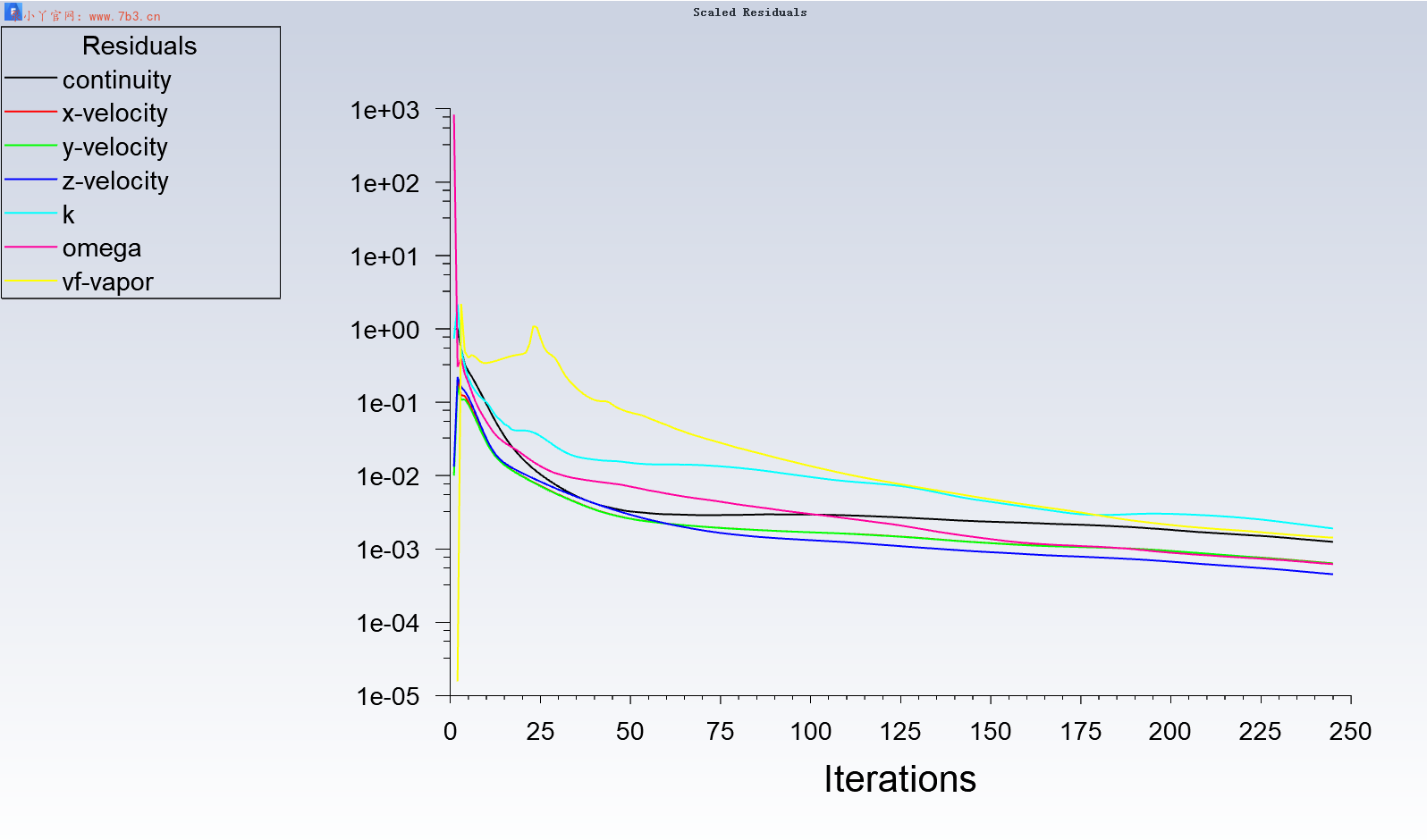

最终结果如图(收敛效果非常好)

Fluent离心泵空化模拟流程以及问题

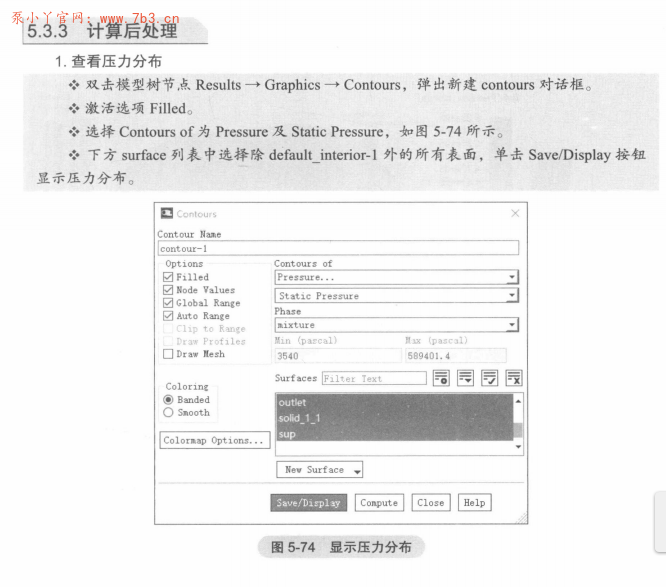

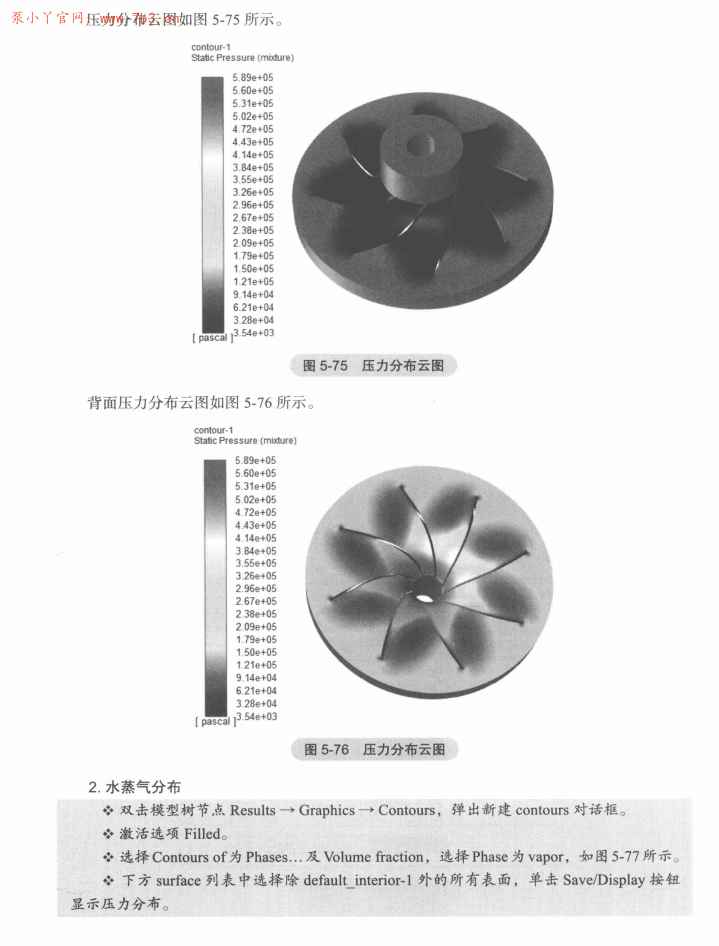

可直接在fluent进行后处理,也可使用cfd post进行。此处使用书中的教程采用直接在fluent中进行;然后就可以查看压力云图以及水蒸气的分布图了。



Fluent离心泵空化模拟流程以及问题

Fluent离心泵空化模拟流程以及问题

Fluent离心泵空化模拟流程以及问题

我们便得到了漂亮的压力云图以及水蒸气分布图

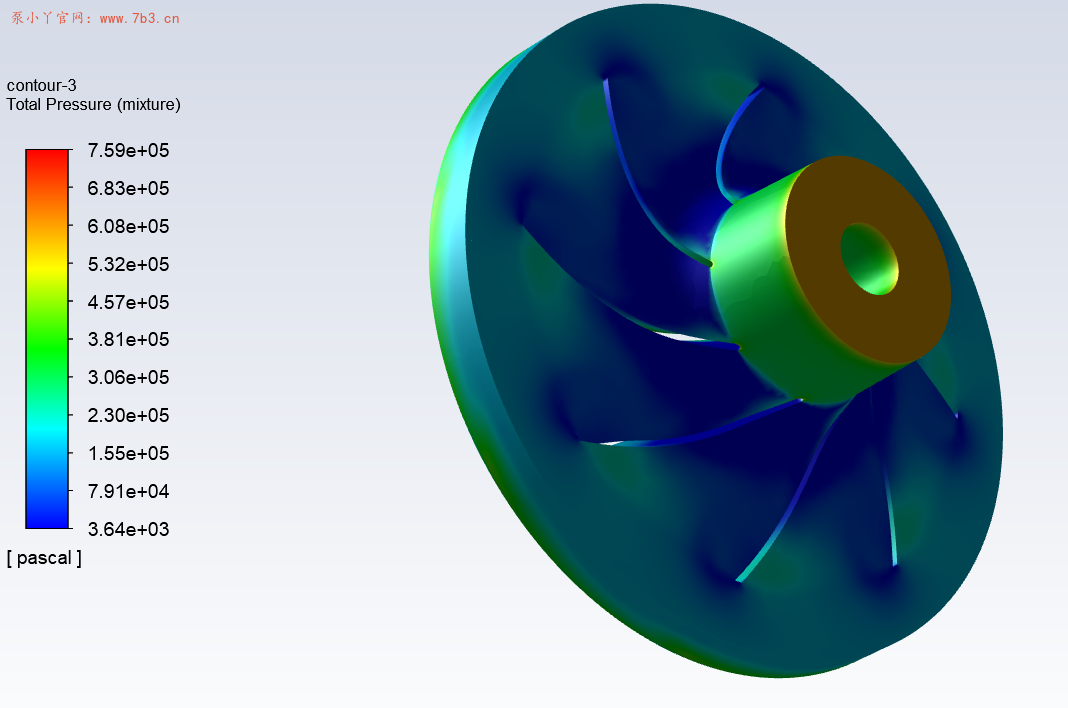

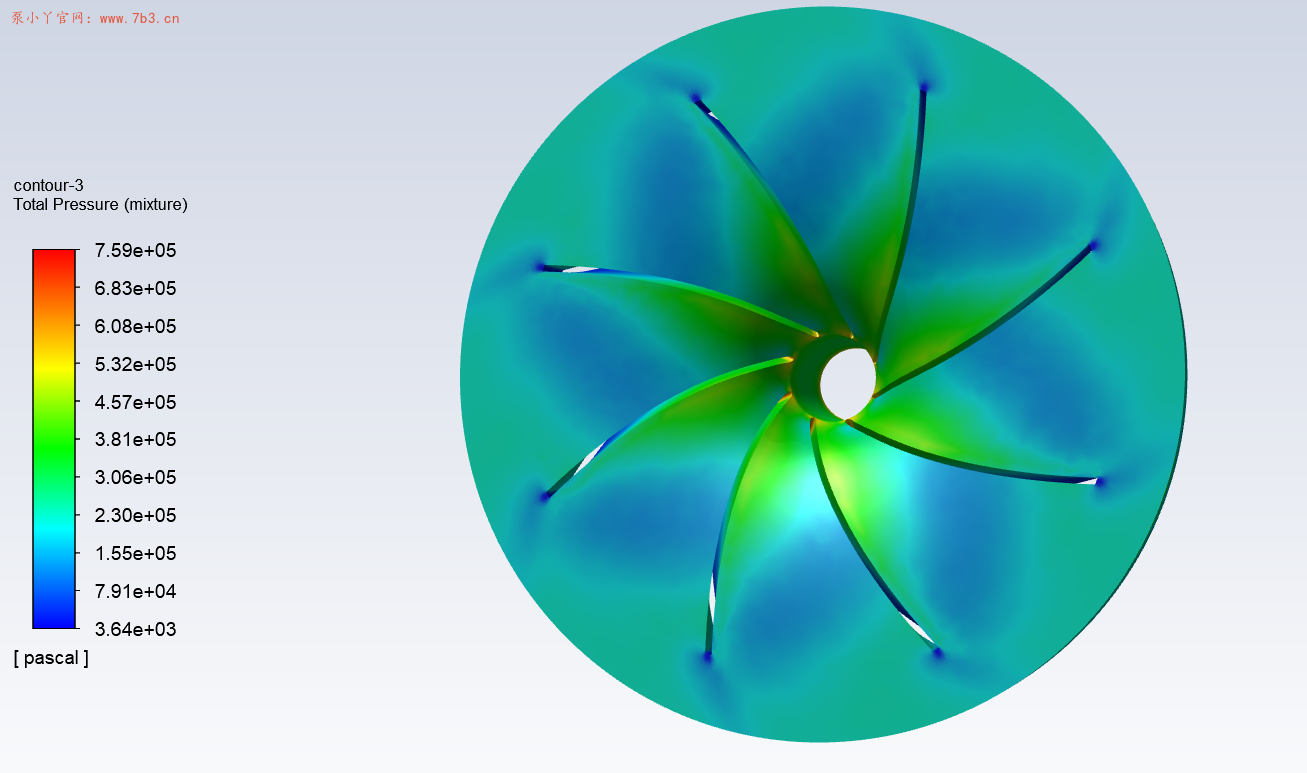

压力云图(总压)

Fluent离心泵空化模拟流程以及问题

Fluent离心泵空化模拟流程以及问题

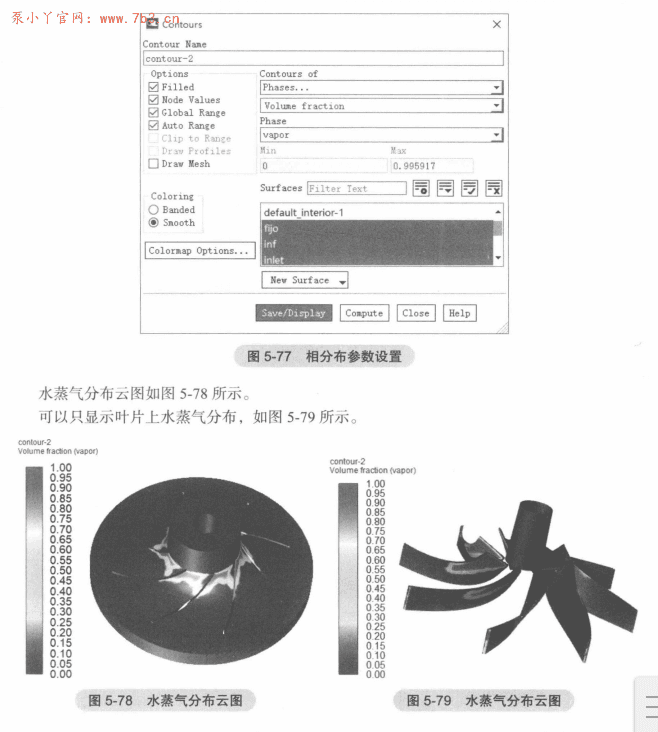

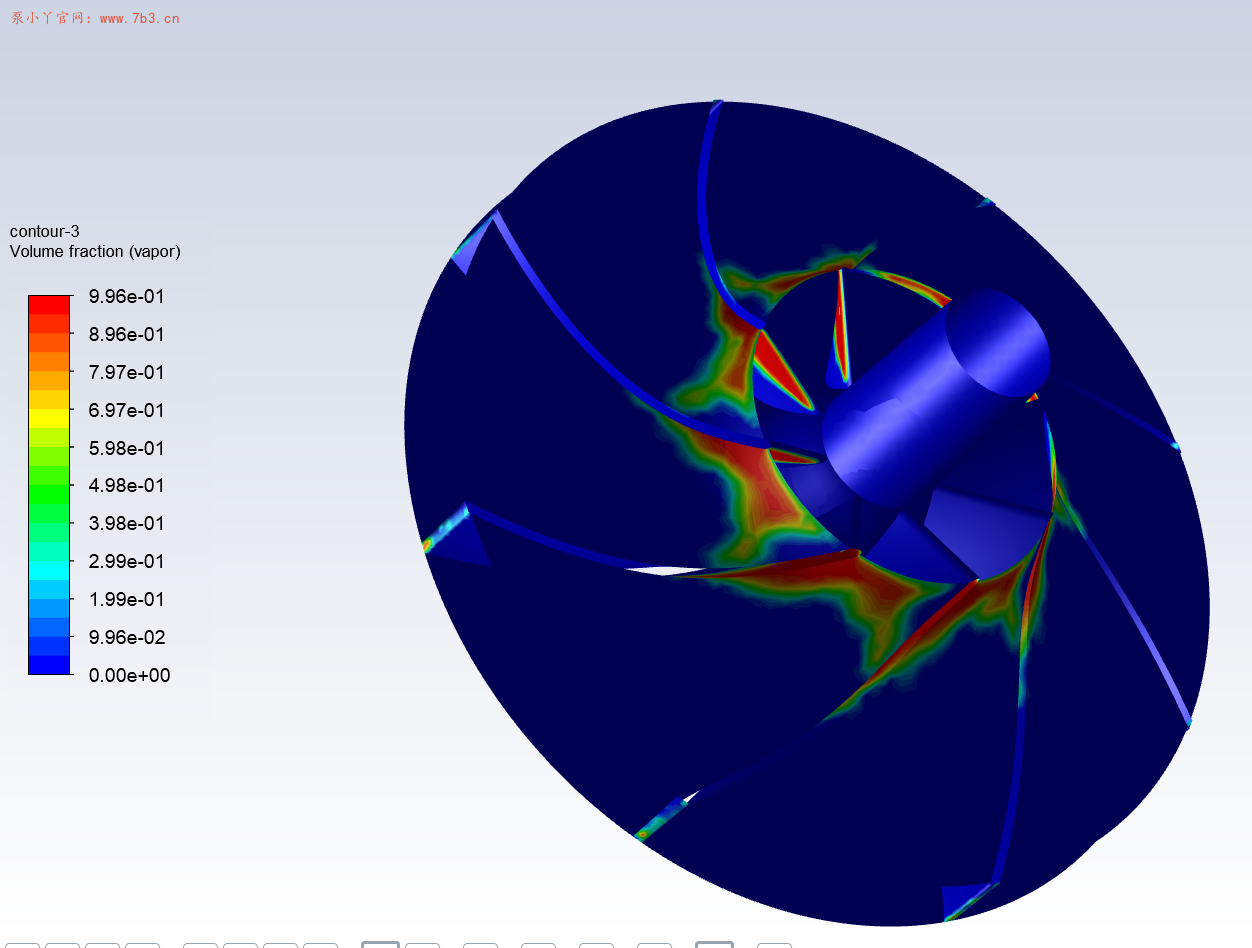

水蒸气分布图(空化发生的位置图)

Fluent离心泵空化模拟流程以及问题



本人水平有限,如有错误烦请在评论区指正。

对离心泵空化模拟感兴趣的,网格及算例和数据均在下方下载链接中,请自取。
