三维建模软件的一点看法

释放双眼,带上耳机,听听看~!

晚上在某大佬的群里看到有人在咨询泵建模用三维软件的问题,这个可以水一篇!

首先,这个三维建模软件应该先分为国产软件和国外软件,目前国产的三维软件我所知道以及使用过的有中望CAD和浩辰CAD;国外的三维软件就有很多了,PTC家的Pro/e、CREO,达索家的Catia、Solidworks,西门子家的UG,然后还有Ansys家的DM和SCDM等等!

如果你只是单纯的画泵,泵的建模都是从水体开始的,外壳也只是在水体的基础上加上壁厚而已,所以以上软件都能胜任,就拿常见泵的叶轮和蜗壳建模来说,想要完成叶轮的建模,有2种方法:旋转法和打点法,这要求三维软件要有旋转、实体引用、线条绘制、草图导入、坐标批量导入(或者单个输入)的能力;想要完成蜗壳水体的建模,根据蜗壳水力图可以知道我们确定了若干个规律的断面形状以及引导线来控制形状,也就是边界混合命令或者放样功能(在UG中叫“扫掠”)就能轻松实现,以上介绍的这些三维软件都能实现,且操作步骤基本一致!

所以得出一个结论,对某一款三维软件都一定基础的就用熟悉的这款软件去画,省去下载安装、学习其他软件的时间(时间充足且精力充沛另当别论);如果你找到了相关的建模教程比如泵小丫网站发布的很多教程,那就跟着教程学这款软件就可以了,这样会减少你遇到问题的概率,举例就是那个功能命名在各种软件中并不一定相同,比如蜗壳绘制时CREO中的命令叫“边界混合”、Solidworks中叫“放样”、UG中叫“扫掠”或者“通过曲线组”,可能就因为这个命令找不到,你就卡住了!

关于Ansys家的两款软件,我个人非常建议熟练使用SCDM也就是SpaceClaim这款软件,画一下泵肯定是绰绰有余的,关键这还是非常优秀的前处理软件,随着网格功能的不断深化,后续可能会替代ICEM成为新的结构化网格划分利器,当然DM对于我们搞泵的来说也很重要,不需要学那些基础的建模功能,利用BladeEditor模块逆向叶轮然后在TurboGrid中能完成叶轮的结构化网格划分就行了!

小丫目前上面介绍的这些软件都装了(除了Catia,试用了一段时间适应不了界面设计,对我不太友好),上大学的时候学了Solidworks所以对这款软件有点基础,但现在不常用!课程设计及毕业设计画泵用的最多的是Pro/e和CREO这两款,界面简单容易快速上手,后续一直在用,网站的很多教程也是用CREO录制的,有感情了!UG则是工作后为了适应突击学习了一下,结果现在用不到,因为图纸加密的原因无法导入UG中草绘,工作中已抛弃!最近因为工作原因又开始学习国产三维设计软件“中望3D2021”,因为某些原因支持国产、转战国产已经大势所趋。

既然扯到了支持国产,以前我也很嫌弃,这不好用那不好用,用XXX它不香吗,现在不一样了,从心底里我作为一个工程技术人员我更希望使用国产化的软件,从获益方面来说支持国产是双赢的局面,国产软件崛起势必不会为人掣肘、性价比超高的国产软件也能减少企业的正版化软件开支,所以这里我更推荐大家关注国产软件、试用国产软件、使用国产软件、支持国产软件!

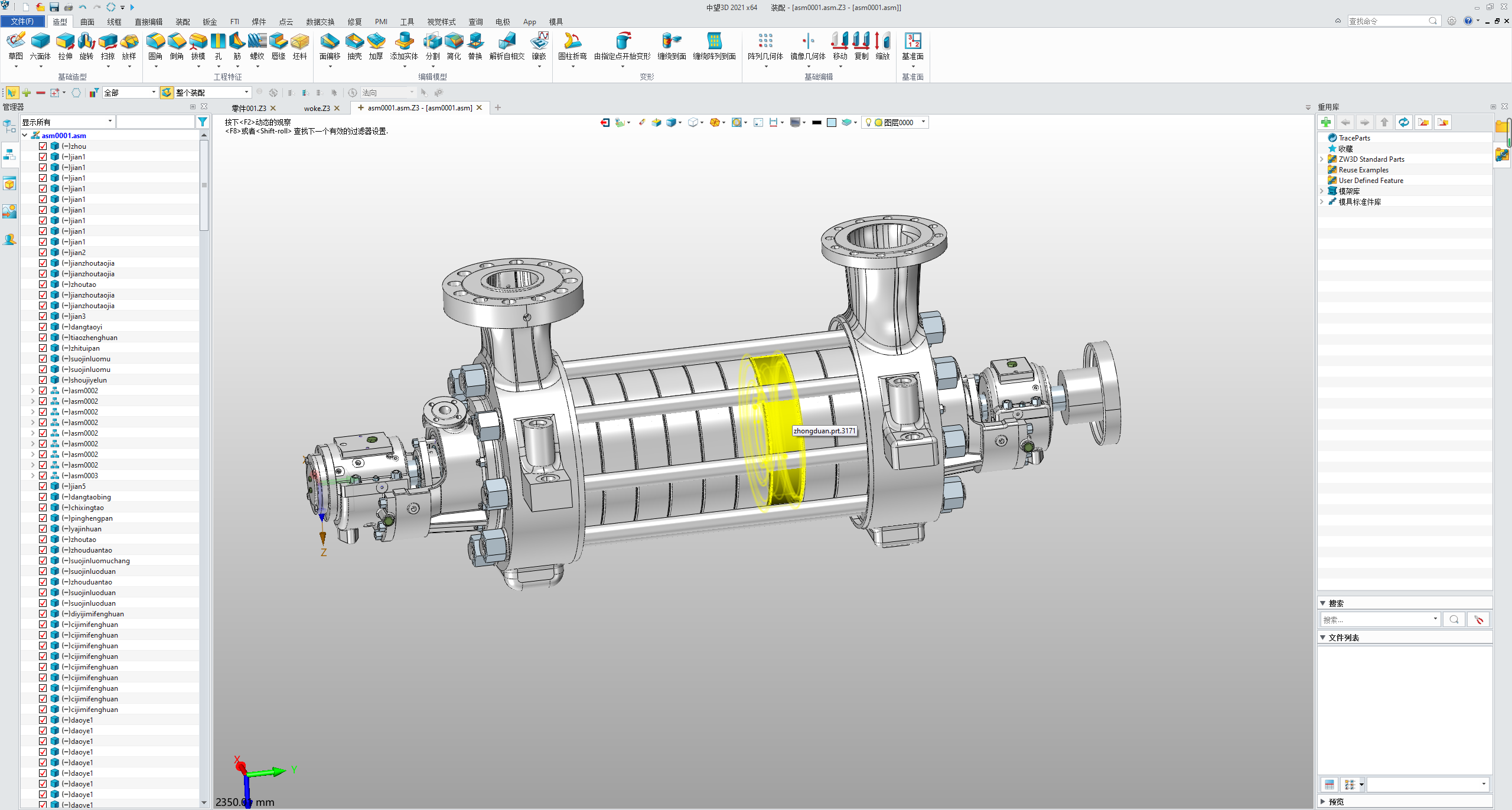

就我接触的中望CAD3D软件而言,基本功能完备(只支持笛卡尔坐标系),界面类似UG,兼容大部分三维格式,画泵绰绰有余了各位!

以上杂谈均为己见,如有不同意见(你讲的都对!)
