CFD-POST旋转机械快速获取计算结果的方法

释放双眼,带上耳机,听听看~!

CFX作为王牌水力机械仿真软件,在泵、风机、压缩机、透平等领域有很多人性化的设计,比如计算数据的提取!这个功能主要在CFD-POST中!

首先对于旋转机械(这里特指泵和透平吧,其他产品接触不多),效率和扬程是我们非常关心的参数,包括衍生出的压力、速度、功率这些参数,都是可以一步到位直接输出的,如果没有这个工具的话我们可能需要用到此前介绍过的关于计算扬程和效率的一系列公式,这些公式可以在下方文档中查看:

Fluent泵计算后处理

那么今天利用CFD-POST来一键输出所有这些参数,从而避免了代入公式计算可能会出现的错误!

一、计算完成

这个计算可以是Fluent或者CFX中进行的,最终数据会update到CFD-POST中,如下图所示:

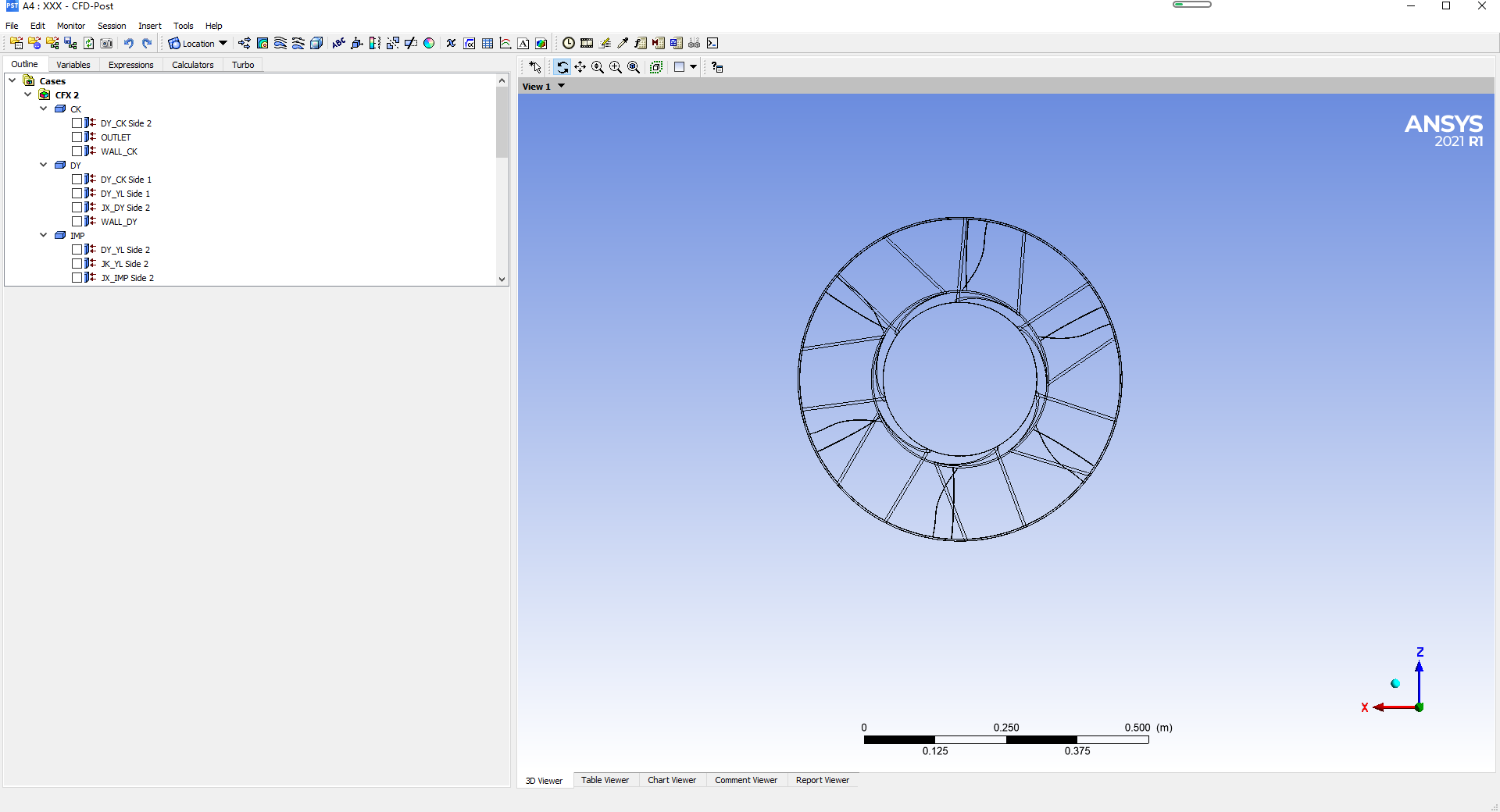

双击Results即可打开CFD-POST界面,如下所示:

二、输出结果

在CFD-POST界面找到Calculators选项并双击,打开如下界面

双击第一个“Macro Calculator”按钮,打开计算界面

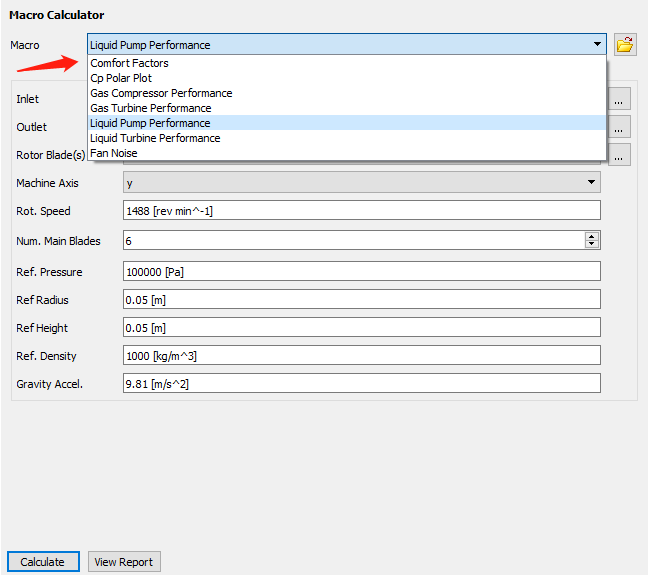

从Macro选项框中选择对应设备,这里包括很多类型:

  • Gas Compressor气体压缩机
  • Gas Turbine燃气涡轮
  • Liquid Pump泵或者透平
  • Liquid Turbine液体涡轮
  • Fan风扇

所以适用性还是很广的,直接选择对应的产品类型会让你输入或者选择对应的参数,这里我以泵作为演示:

上表中红色框中是我们需要定义的数据,需要告诉CFD-POST我们的INLET、Outlet、Rotor Blades分别对应网格中哪些边界,这个直接选择对应名称即可(前提是命名要规范!),

Machine Axis是需要指定旋转机械的旋转轴!

通常我们希望旋转轴应该是要在坐标轴上这样处理计算方便一点,关于流体域的前处理问题可以查看下方文档:

关于离心泵流体域的若干问题

Rot.Speed当然就是要指定转子的转速喽,因为CFX中不能指定旋转轴为负方向,所以转速可以给定正数或者负数,这个取决于右手定则。

Num.Main Blades是要给定叶轮的叶片数,只旋转的那部分!(导叶不包括在内)

以上参数指定后就可以点击下方的Calculate按钮进行计算了,然后点击旁边的View Report按钮查看数据

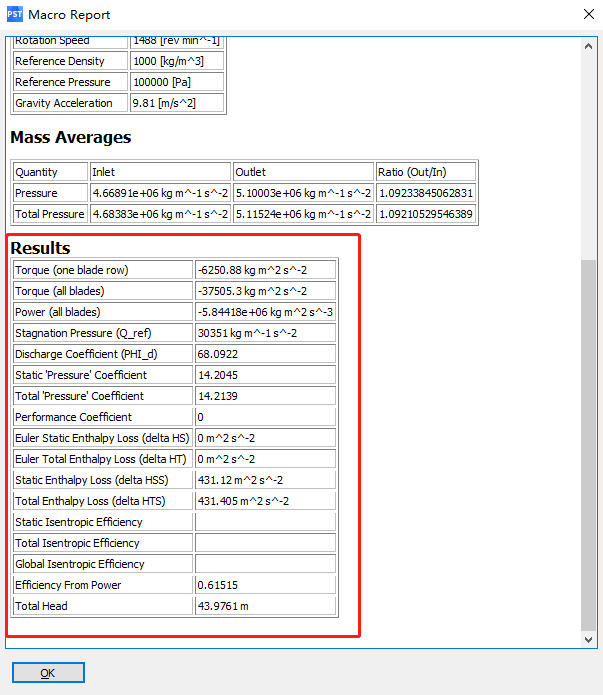

扭矩Torque、功率Power、效率Efficiency、扬程Head都一览无余,非常的方便!
