SpaceClaim如何打开比例尺显示

释放双眼,带上耳机,听听看~!

群友在问这个问题且无人回复,所以这里趁机水一篇文章!

SCDM全称SpaceClaim,是一款非参的前处理软件,一直在给各位推荐使用,目前发现SCDM也有很好的逆向功能,后续跟进教程!

回到正题,SCDM怎么打开比例尺显示?

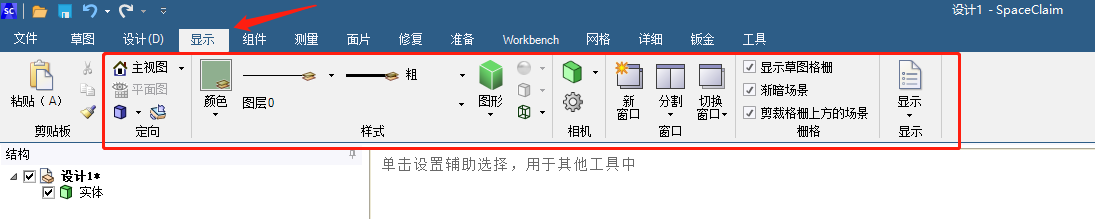

所有关于显示设置的选线都在显示菜单下中,如下图所示:
SpaceClaim如何打开比例尺显示

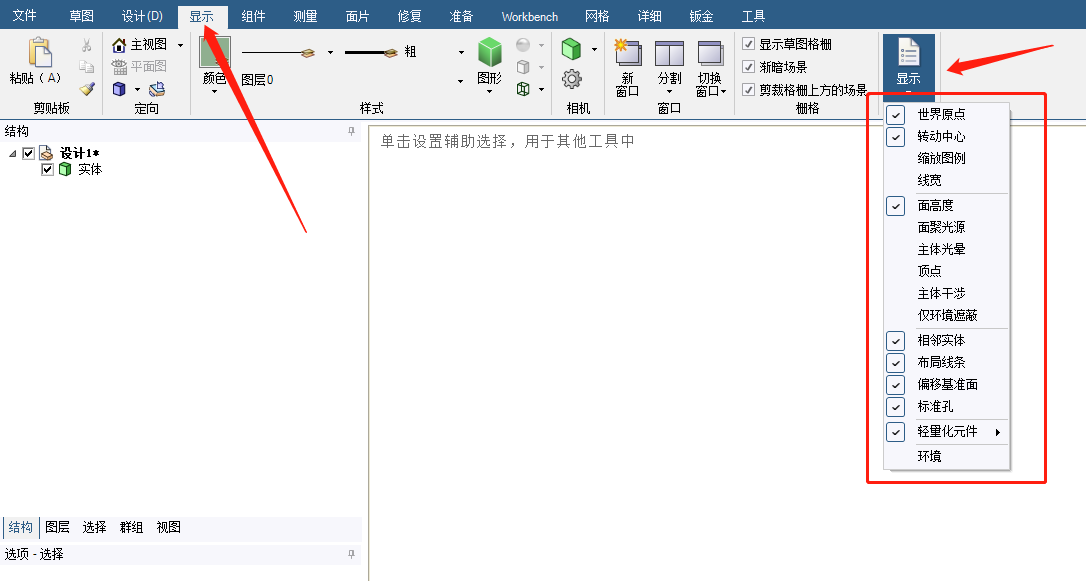

可以调整模型、面的颜色,可以调整二维图中线条的颜色和粗细,可以修改三维模型的显示样式,可以修改草绘时背景栅格,当然最重要的是修改软件的基础部分,如下所示:
SpaceClaim如何打开比例尺显示

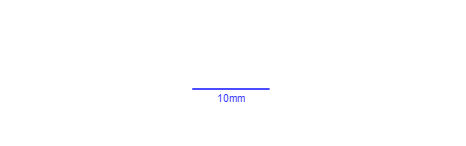

勾选缩放图例后就能调出软件的比例尺了,默认的位置在右下角显示,我们可以鼠标左键按住拖动至我们想要的位置比如中间显示!
SpaceClaim如何打开比例尺显示
SpaceClaim如何打开比例尺显示

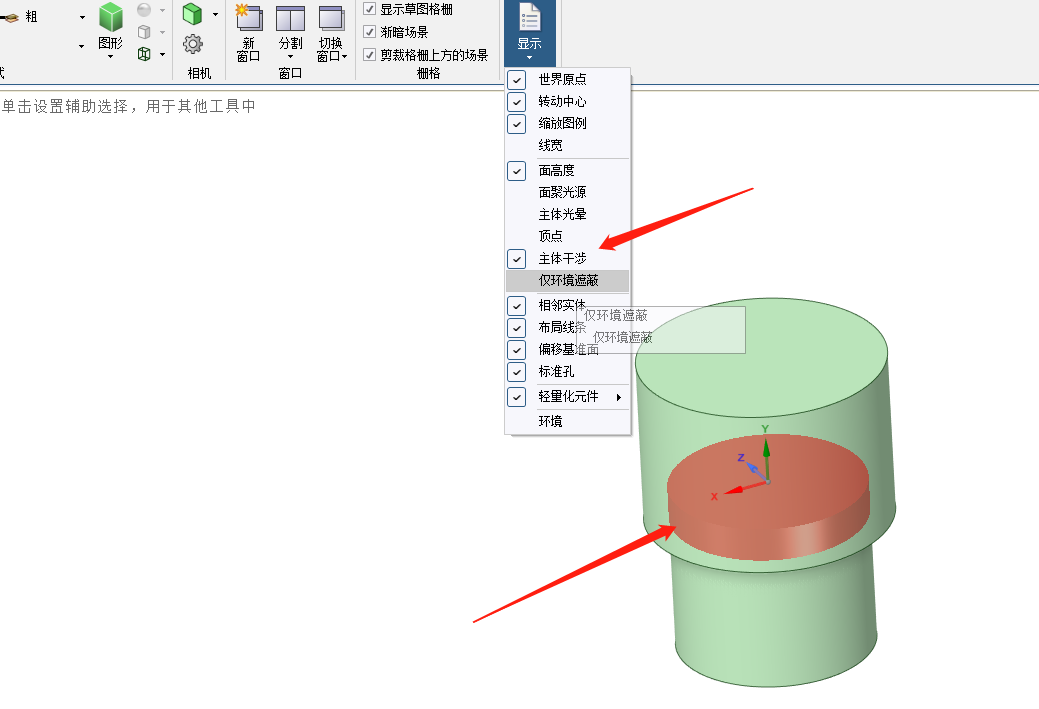

除了比例尺以外,建议勾选“主体干涉”显示功能,这样我们可以清晰直观地看到装配体中是否出现了干涉,从而影响后续计算!
SpaceClaim如何打开比例尺显示

前面中望公司来培训时我记得讲过ZW3D是支持干涉检查的,所以留心了下这个功能,还是很棒的!

有一说一,相比Fluent的比例尺,SCDM这个可是着实有些敷衍了哈哈
SpaceClaim如何打开比例尺显示
SpaceClaim如何打开比例尺显示


SpaceClaim如何打开比例尺显示
