在后处理中我们通常会用到一个叶片展开图的功能,可以直观地看到叶片周围的情况

CFD-POST可以很容易地实现这个功能,接下来小丫讲用CFD-POST如何做出展开图!当然Tecplot也是可以实现的,明天写!

一、完成计算

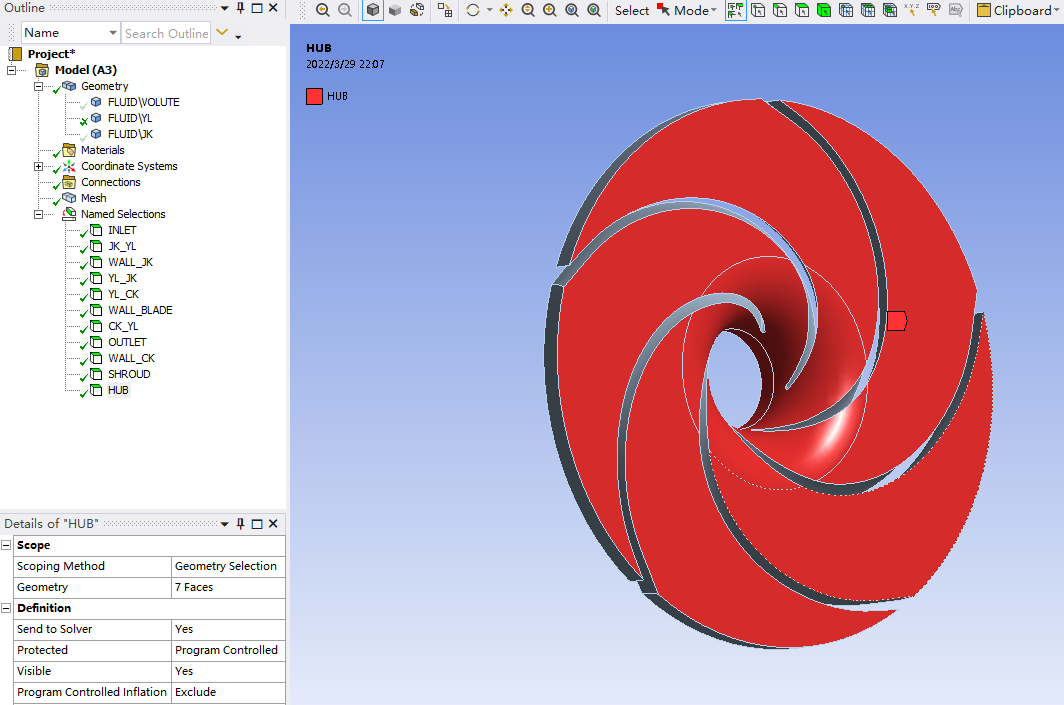

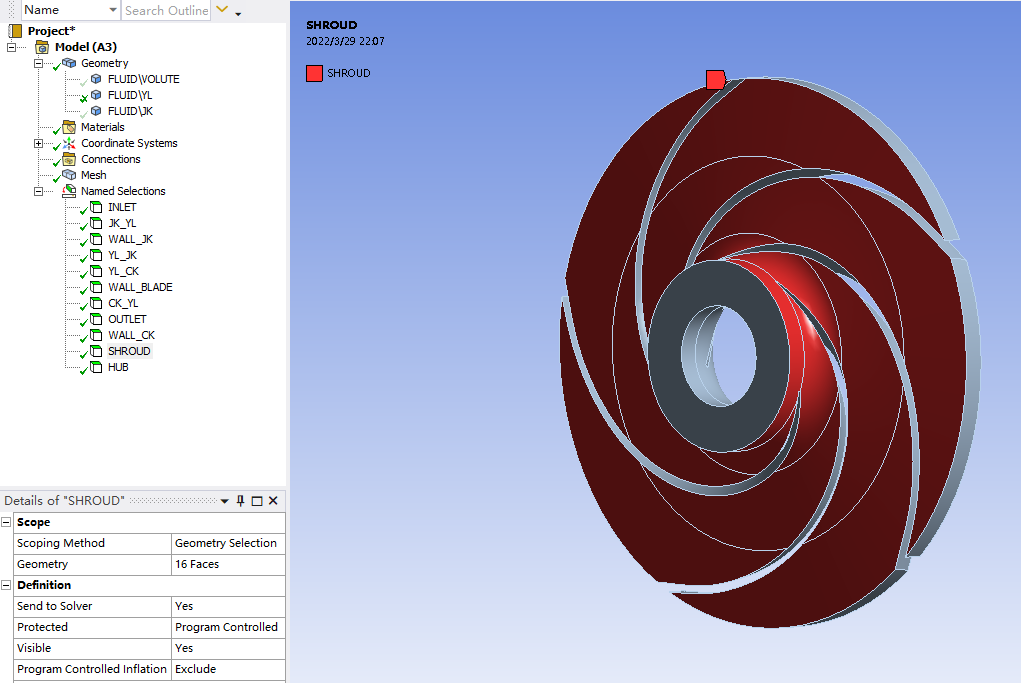

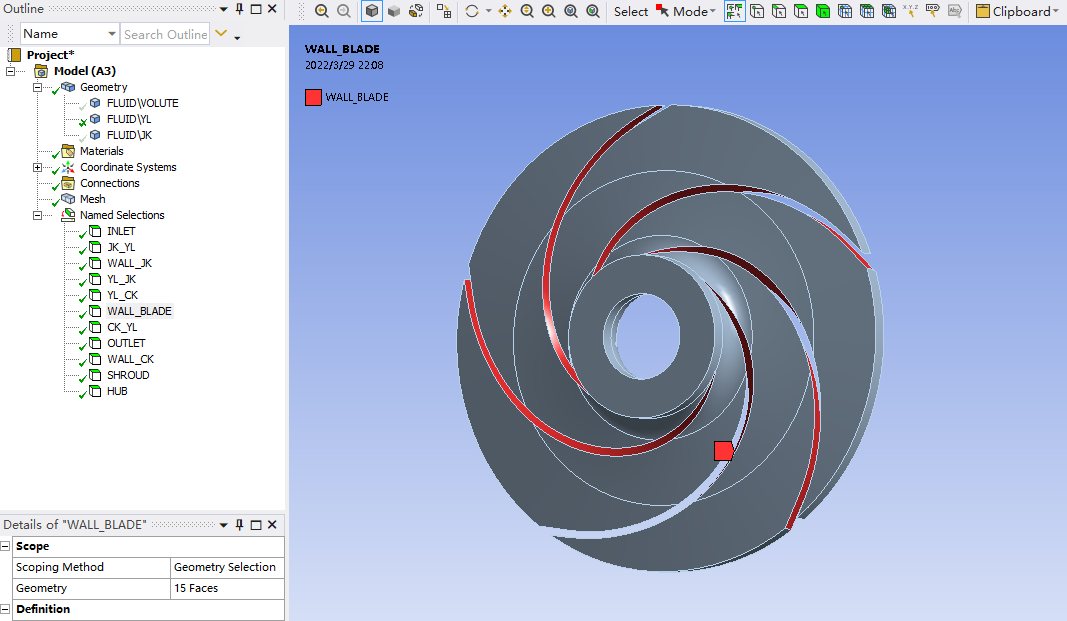

首先要先在CFX中完成基础的求解设置并完成计算,这里需要注意的是我们在对叶轮进行边界命名的时候要把hub和shroud单独命名,而不能统一归类到WALL_Blade中去,因为在CFD-POST的Turbo模式中需要指定Hub、Shroud以及Blade对应的边界,所以不能放在一起!这里我以最简单的单级单吸悬臂式离心泵为例,边界命名如下:
CFD-POST叶片展开图的做法
CFD-POST叶片展开图的做法
CFD-POST叶片展开图的做法

然后完成网格划分并在CFX中设置边界条件及湍流模型等
CFD-POST叶片展开图的做法

二、CFD-POST后处理

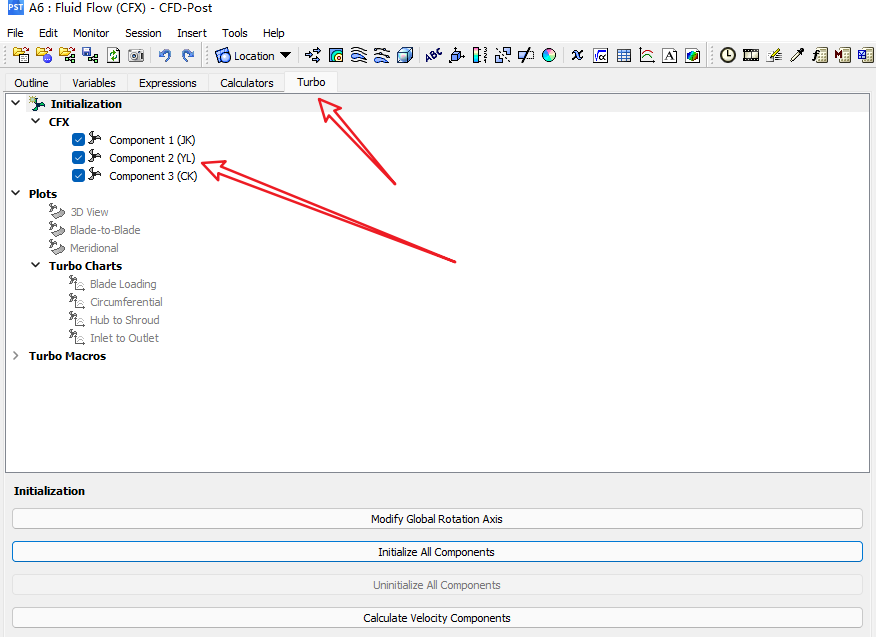

计算完成,进入CFD-POST中,首先点击Turbo菜单栏,可以看到分类下有3个部分 ,只有叶轮是旋转域。所以双击Component2(YL)进行叶轮的Turbo模式设置
CFD-POST叶片展开图的做法
CFD-POST叶片展开图的做法

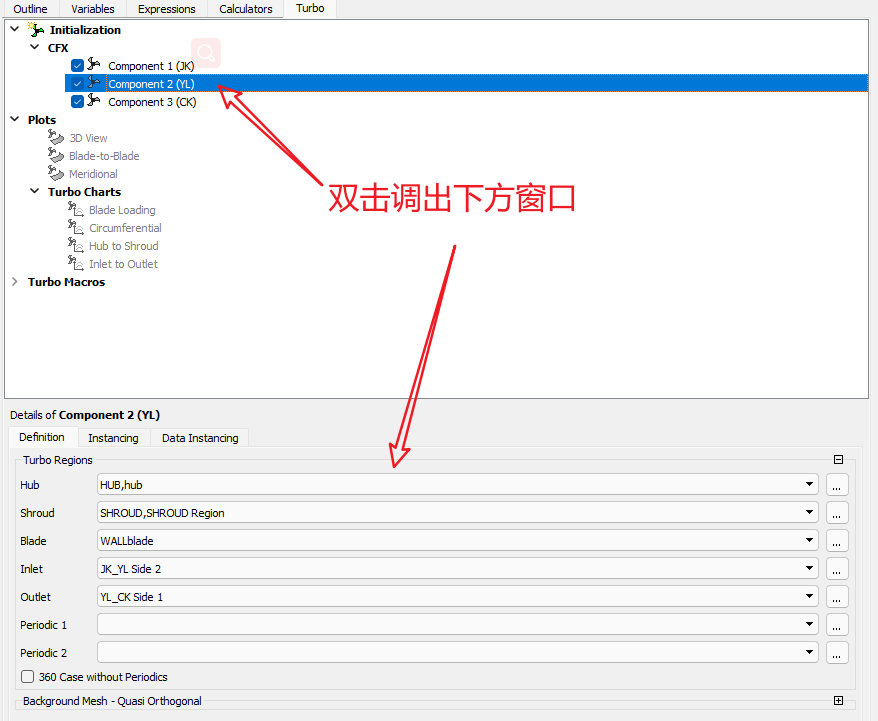

这里就需要对应我们设置的part命名了,在Hub栏中对应选择我们定义好的,其他的也一样
CFD-POST叶片展开图的做法

设置完成后点击左下方的Apply按钮保存,这时候右侧窗口会显示出叶轮的流道Span
CFD-POST叶片展开图的做法

设置完成后你可以看到Plots下方的3种样式已经由灰色变成了蓝色,已经激活了;双击Blade-to-Blade(也就是简称的B-to-B)
CFD-POST叶片展开图的做法

Domain中选择计算域,我这里只有一个叶轮所以只选择叶轮,如果计算域由多级叶珊或者像轴流泵那样存在扭曲导叶的情况下就需要将叶轮和导叶一起选上,具体要查看哪一部分的结果取决于你的需求

Span选项是可以选择0-1之间的数值的,这是一个无量纲距离,从轮缘shroud到轮毂hub之间距离为1,如果真实距离为0.1m那么这里选择跨距0.3表示从展开位置到轮毂的物理距离是0.03m,而展开位置距离轮缘的物理距离是0.07m

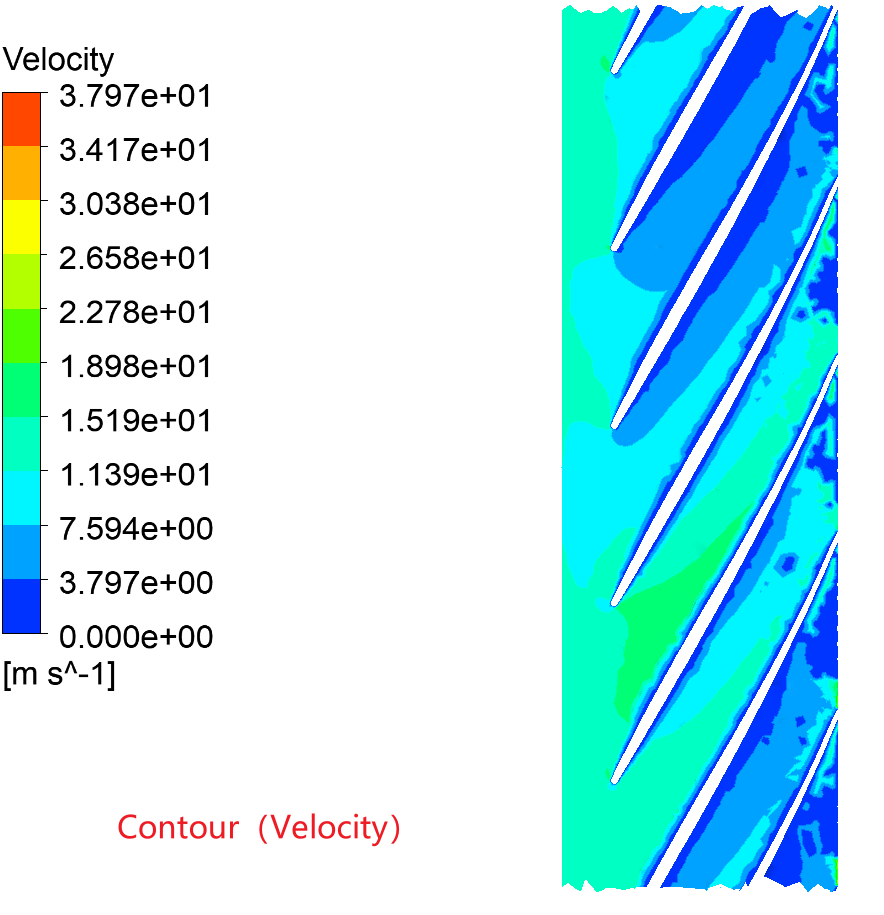

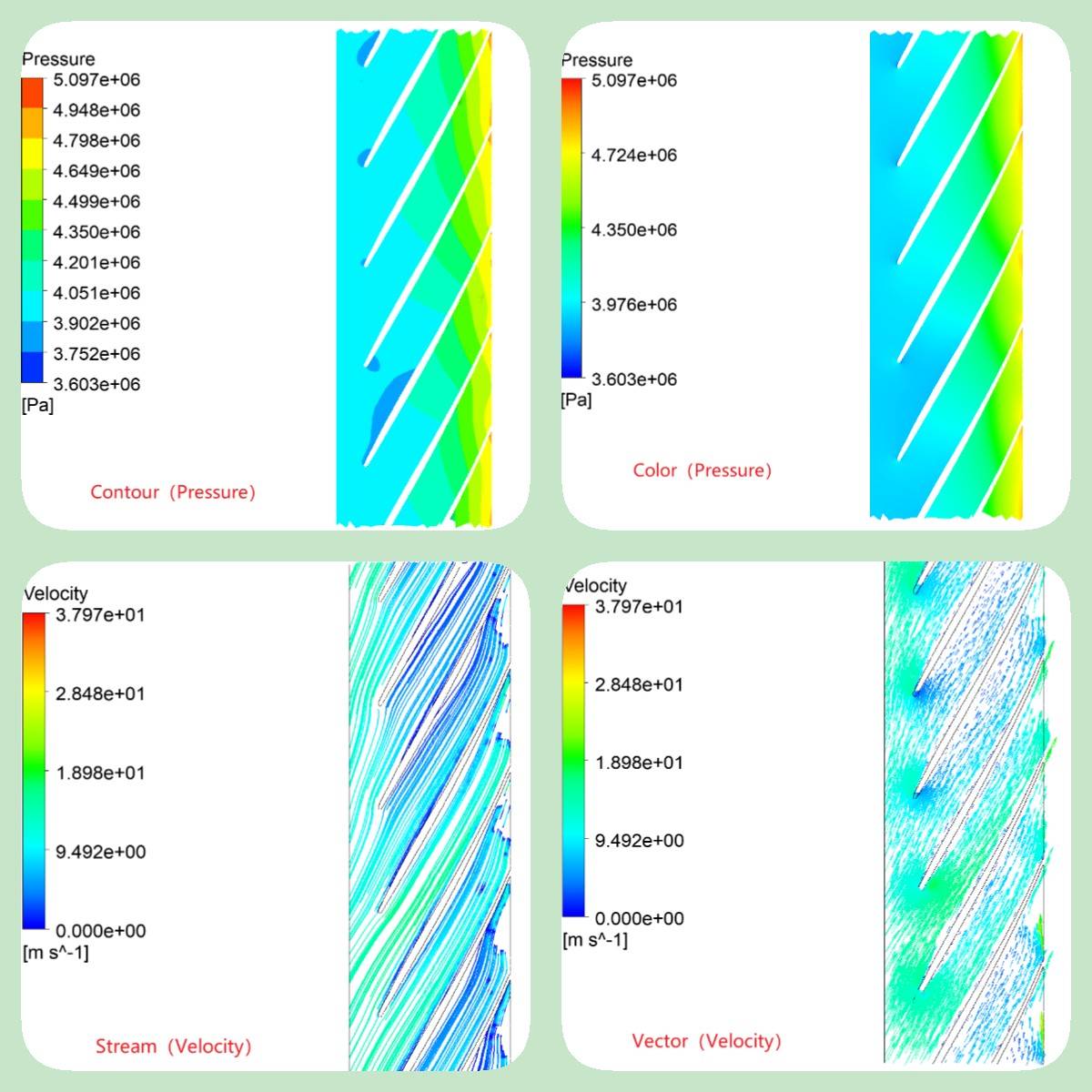

然后选择要输出的显示项目,可以是颜色、云图、速度矢量图、流线图等,看你需要
CFD-POST叶片展开图的做法

CFD-POST叶片展开图的做法

CFD-POST叶片展开图的做法


CFD-POST叶片展开图的做法
