Tecplot后处理之云图篇

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!
使用Tecplot对Fluent轴流泵结果进行后处理!!!萌新小白,有时间的话出一期视频,欢迎交流哦!!!

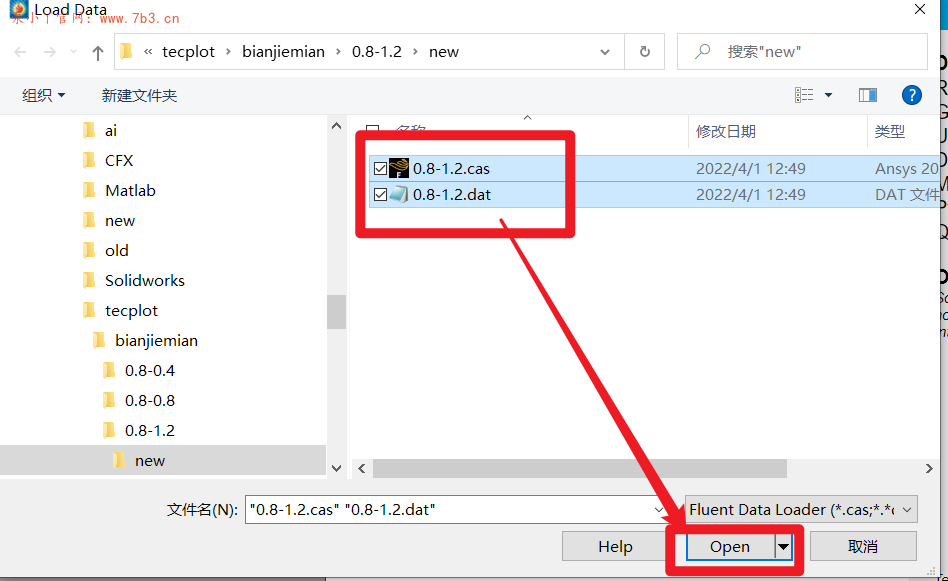

1.首先导入ANSYS数据文件

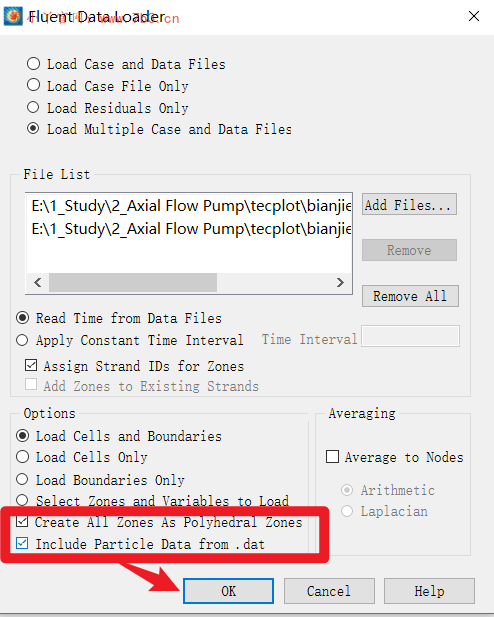

在Open中选择箭头,底下的Open using Advanced Options…,勾选两个框框

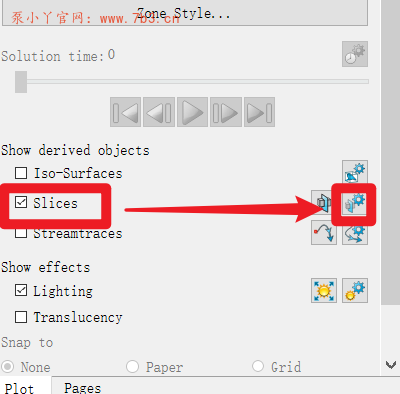

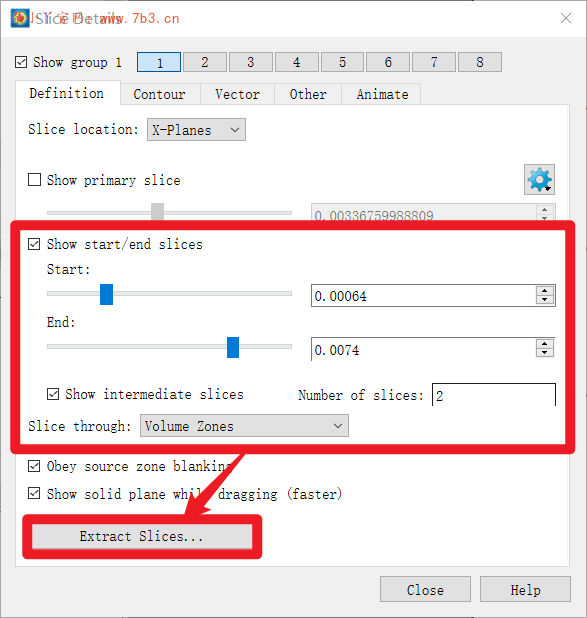

2.勾选Slices进行切片设置,如果流体域没有选上就不会切到片

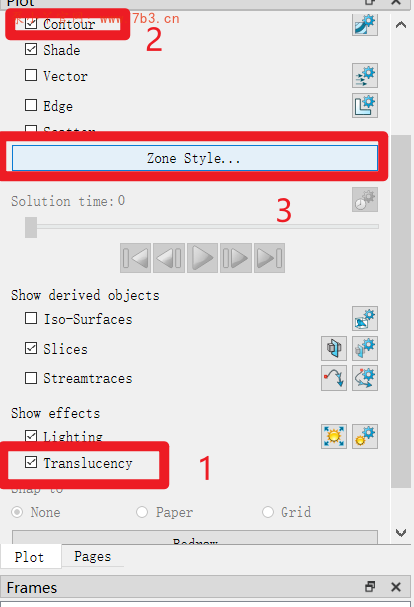

3.勾选Transluncency【开启半透明的设置】,勾选Contour【开启云图】,打开Zone Style

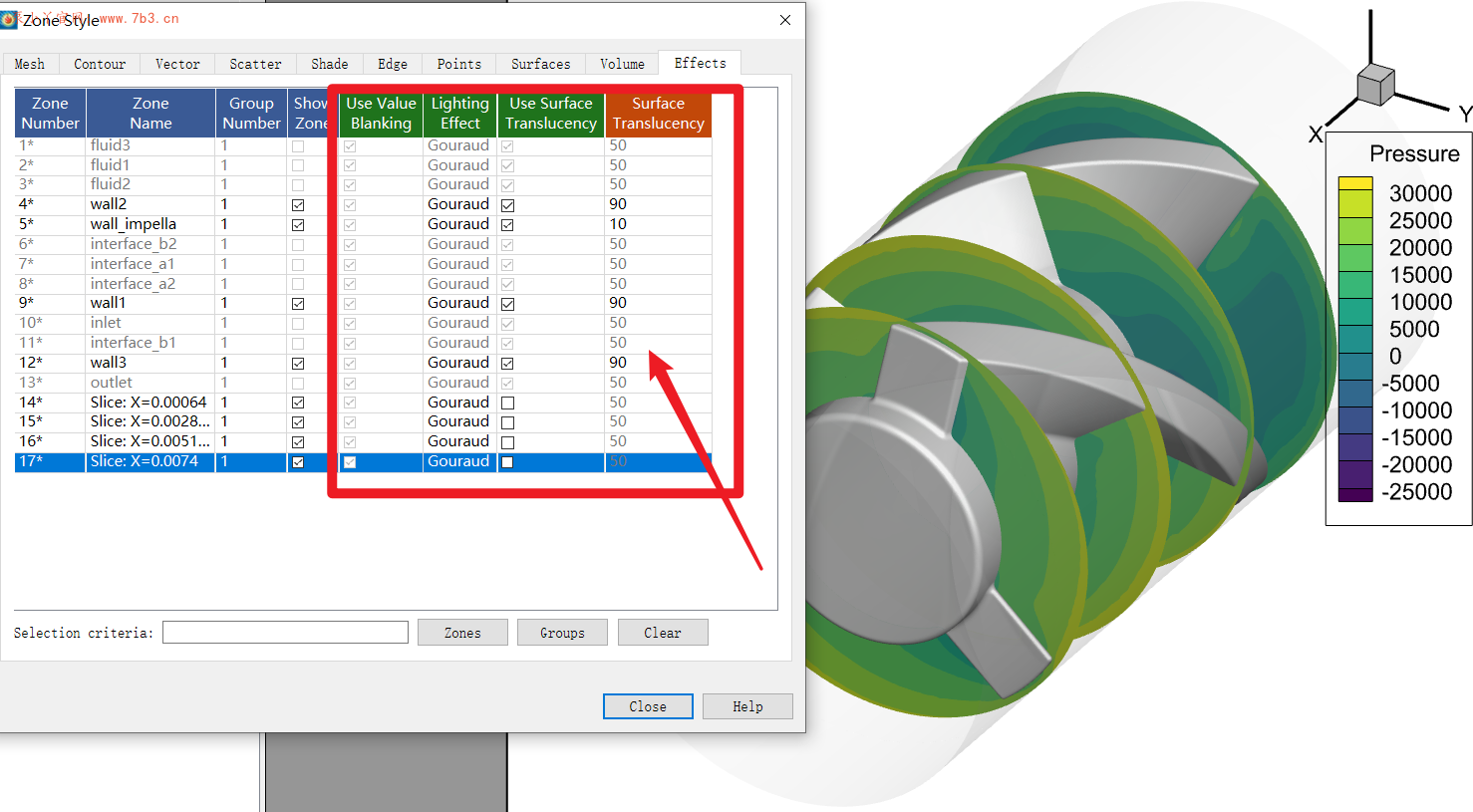

4.设置相关云图和Effect的Zone Style参数

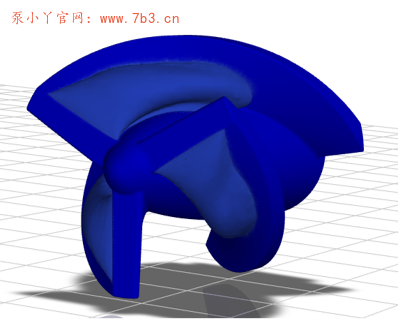

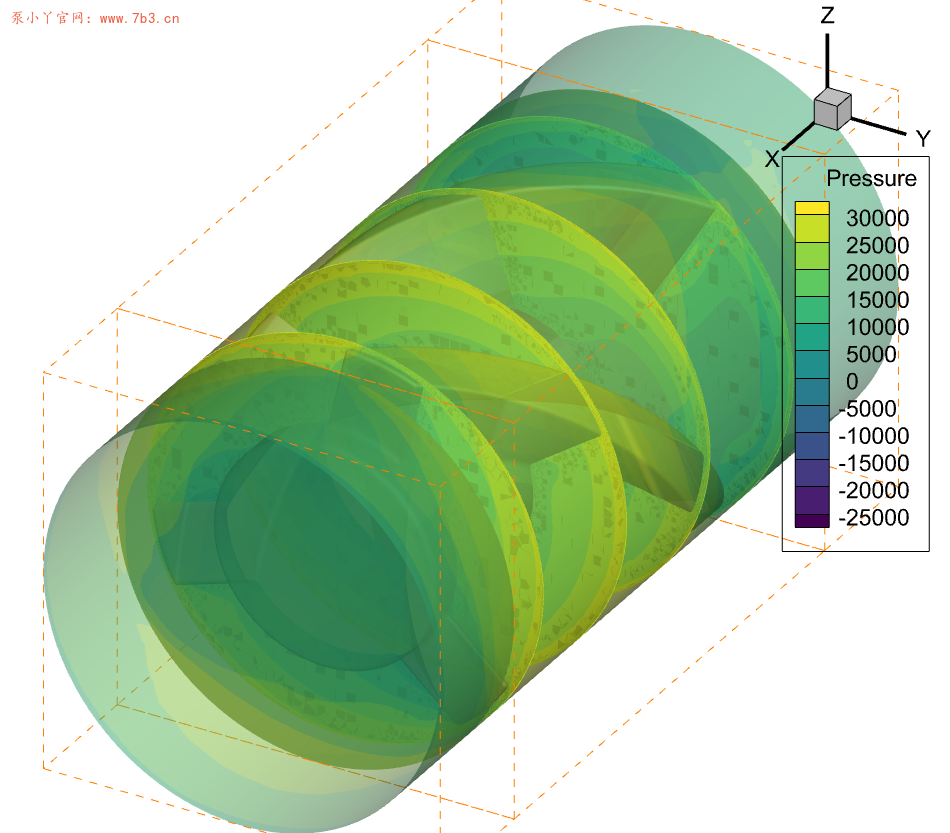

设置之前长这样

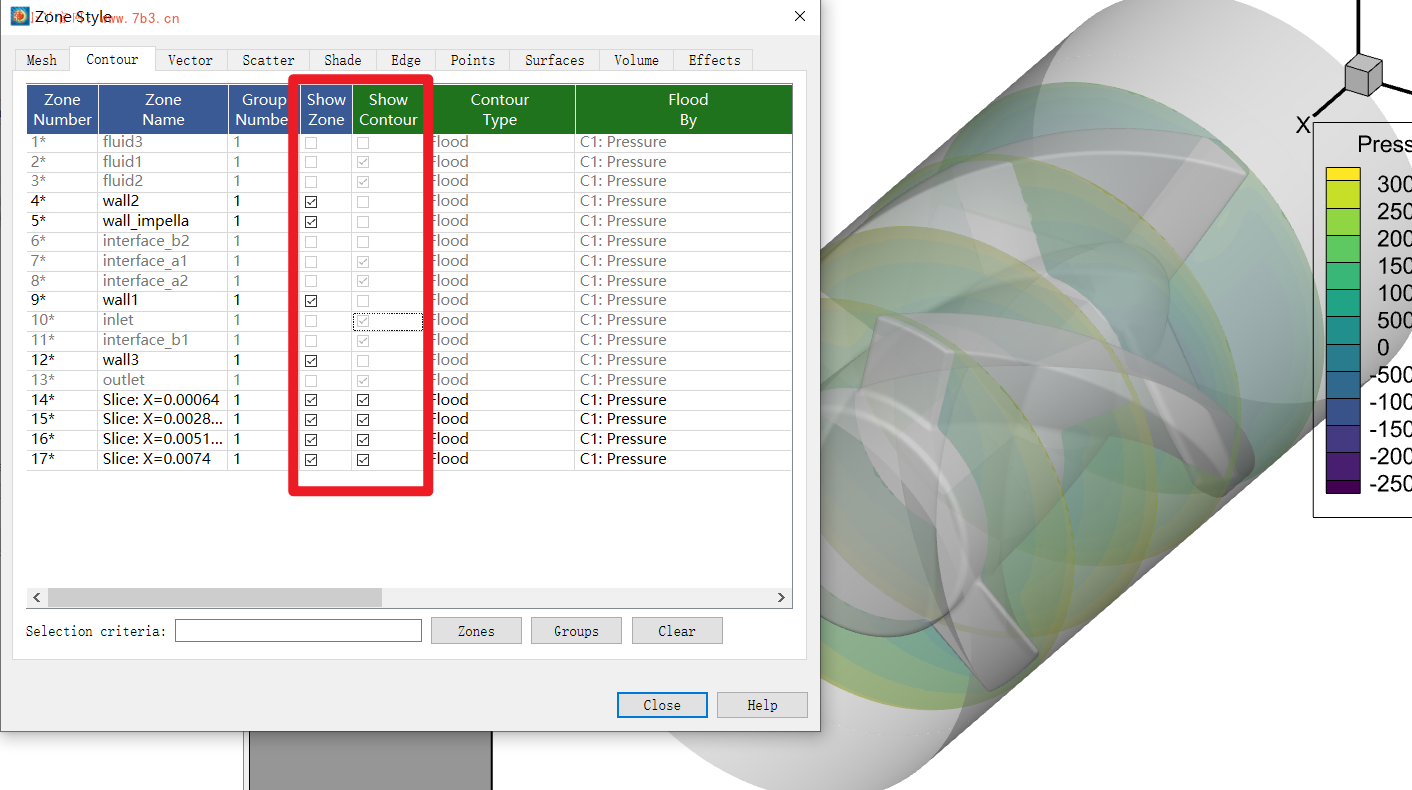

仅仅保留需要显示云图的截面

更改自己需要的透明度,我是需要把云图面取消透明度,叶轮面10,壁面90

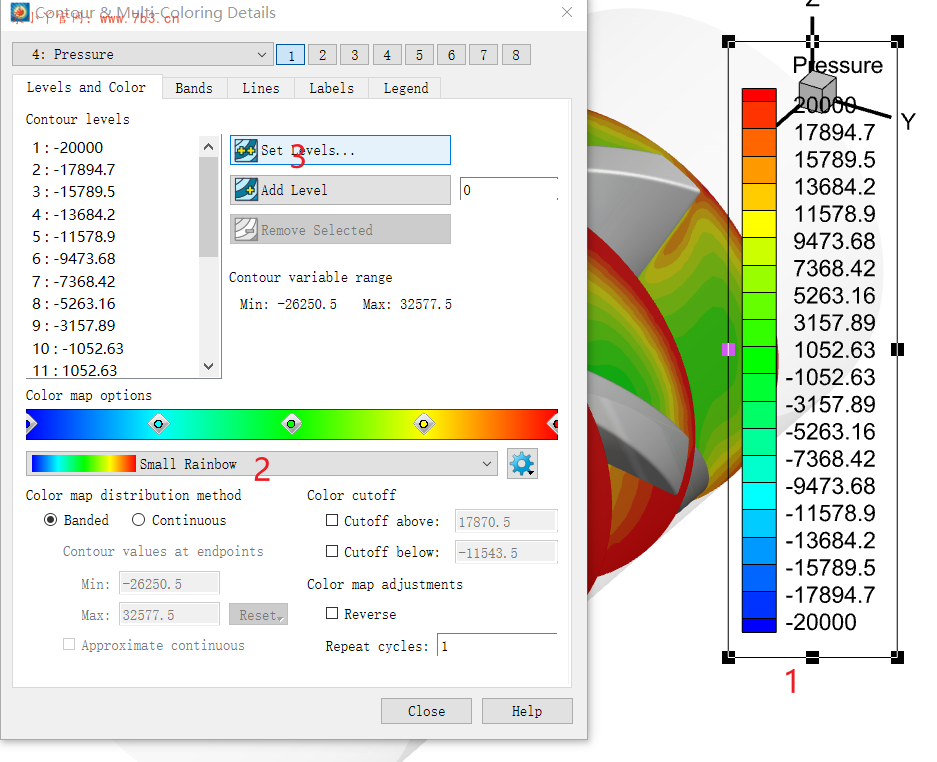

双击图例,改一下配色和数值,根据自己的喜好设置

5.设置xyz轴【Plot-Axis】在View里面设置Rotate,具体效果就是这样了

这里坐标轴就懒得改了,很好改的啦

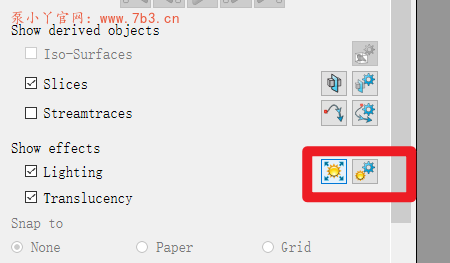

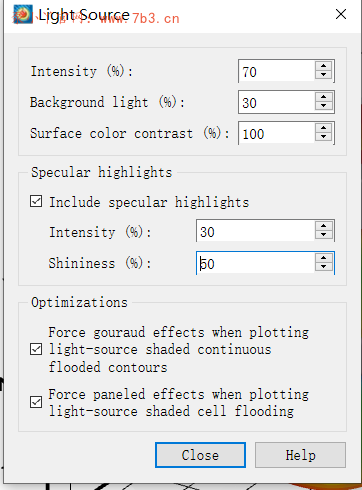

6.我们改一下光源,点击小太阳,并进行设置

根据自己喜好来就行了

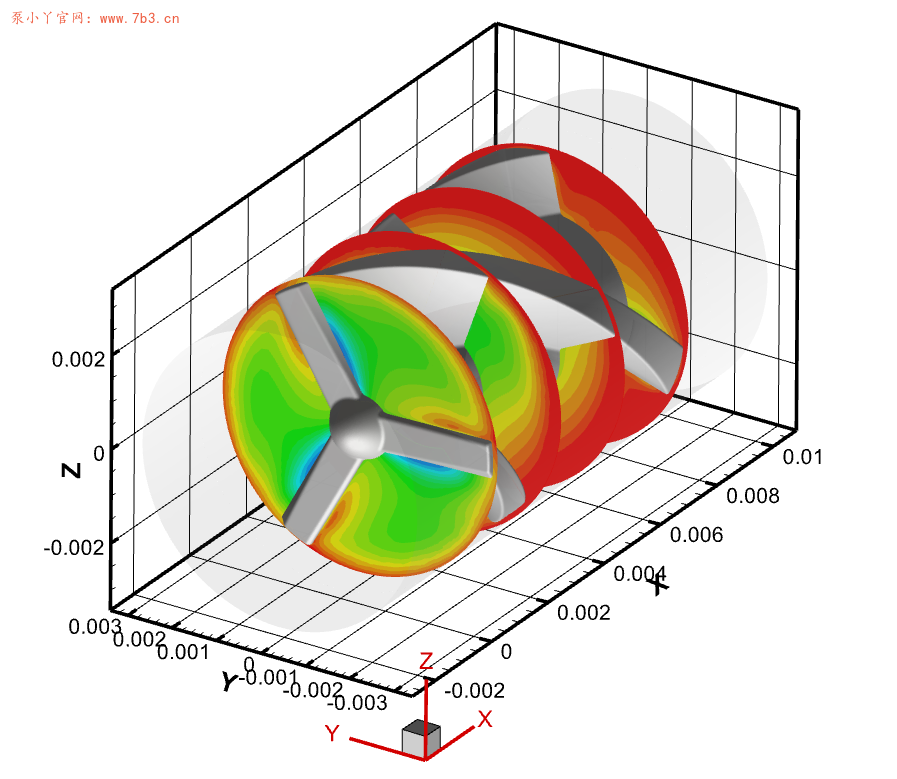

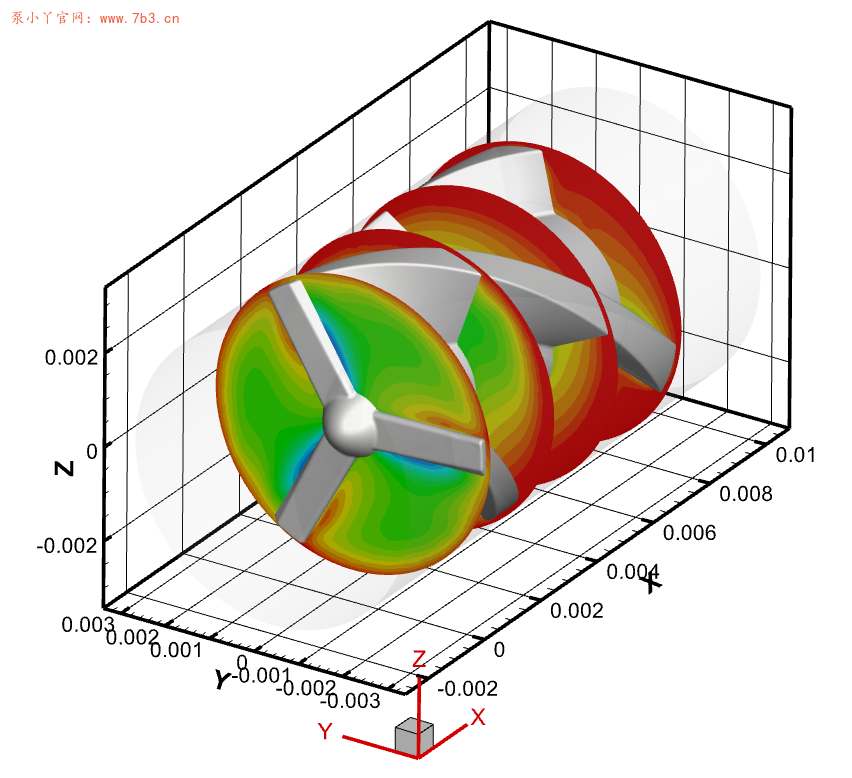

就得到压力云图啦,是不是比Cfd-Post好看多了

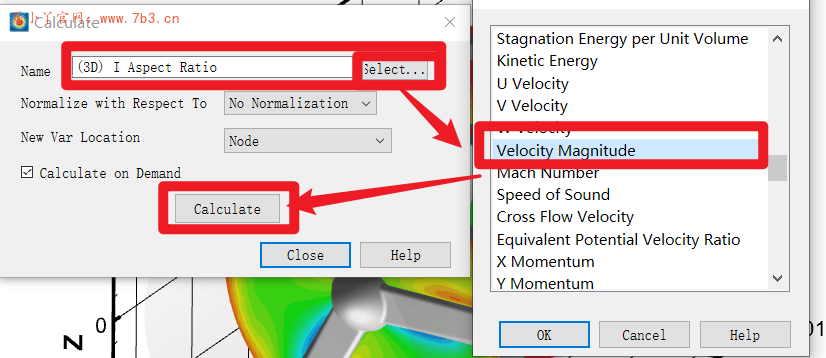

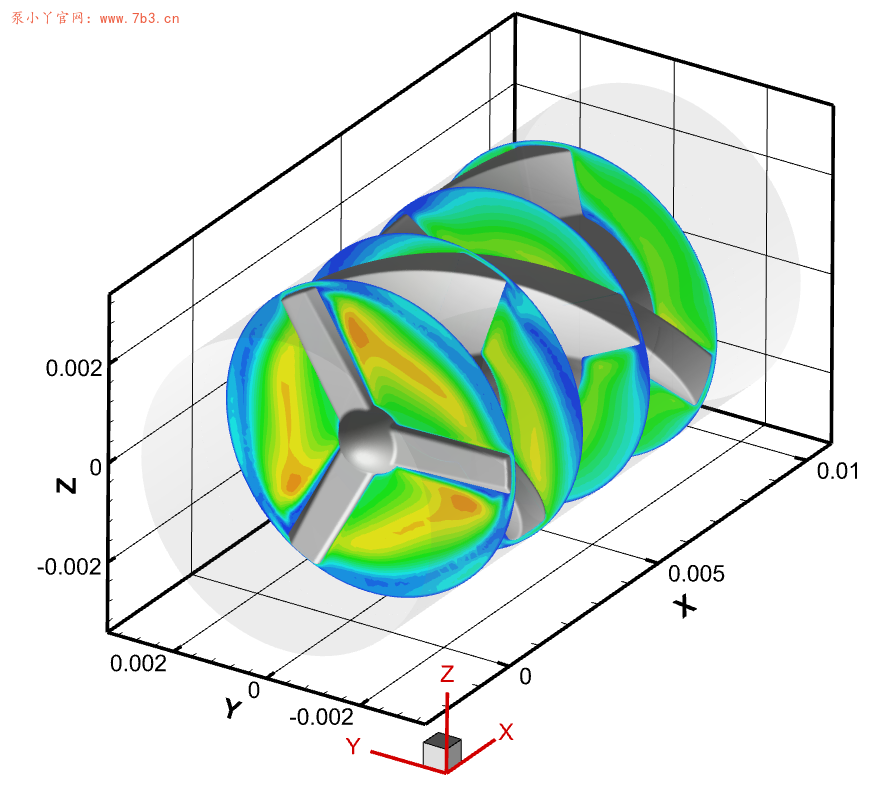

如果是速度云图的话,需要在Analyze里面calculate里面计算一下

吼吼,你学废了吗,如果你想看视频的话,可以留言,我有空的话考虑出一期视频

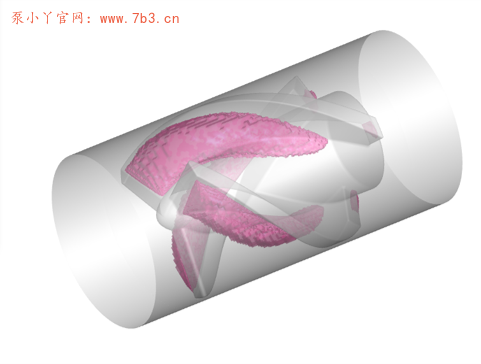

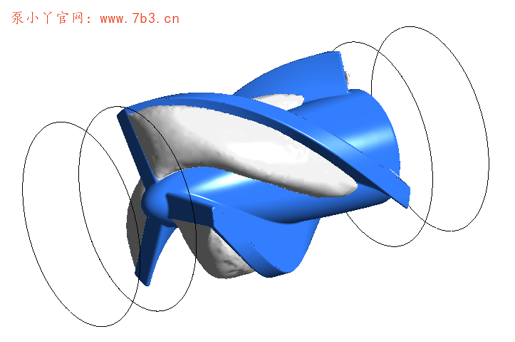

还有这种等值面图,比如这个空泡分布图,Tecplot也画的更好看

A)Cdx-Post画的

B)Fluent画的

C)Tecplot画的
