计划这个月完成单级双吸离心泵的泵体三维建模,主要指实体部分,水体自然是包含在内的,先发个收集的单级双吸离心泵泵体和泵盖的建模源文件,可以看到从第一步开始到建模结束的全过程,当然我也看了,这种方法来处理这个模型效果不会很好。因为在交界面处交接不完美,会出现棱,所以不图速度的话还是可以从水体建模的方向出发,做出外模和内模,然后布尔运算就可以出很好的效果,本模型仅用于参考建模思路,并不具有实际生产价值!

一、模型简介

泵型:BB1(单级双吸水平中开)
模型名称:泵体、泵盖
建模软件:CREO5.0(高于此版本也可以打开)
格式:.prt

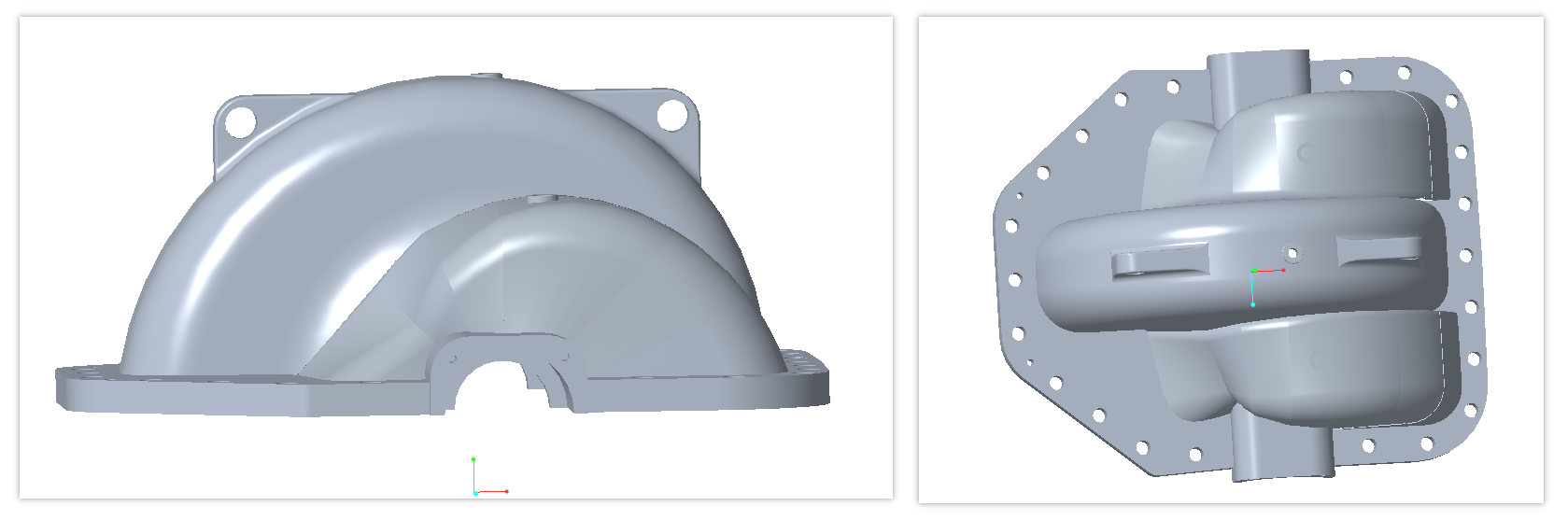

二、图片展示

泵三维模型23:单级双吸离心泵泵体及泵盖
泵三维模型23:单级双吸离心泵泵体及泵盖
泵三维模型23:单级双吸离心泵泵体及泵盖

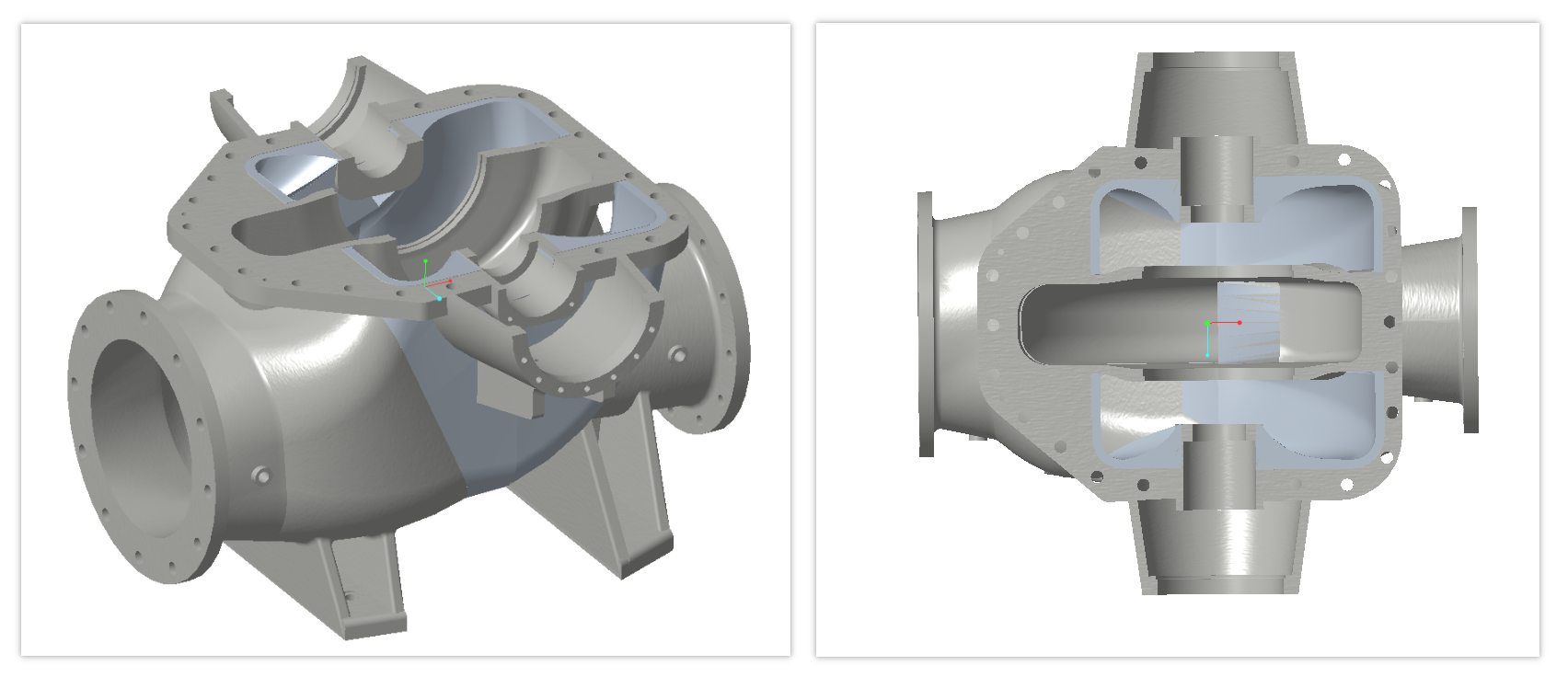

这种建模方式核心的逻辑是通过偏移流体域的截面边界混合实体壁厚,所以你可以看到操作中出现最多的命令是“扫描混合”
泵三维模型23:单级双吸离心泵泵体及泵盖

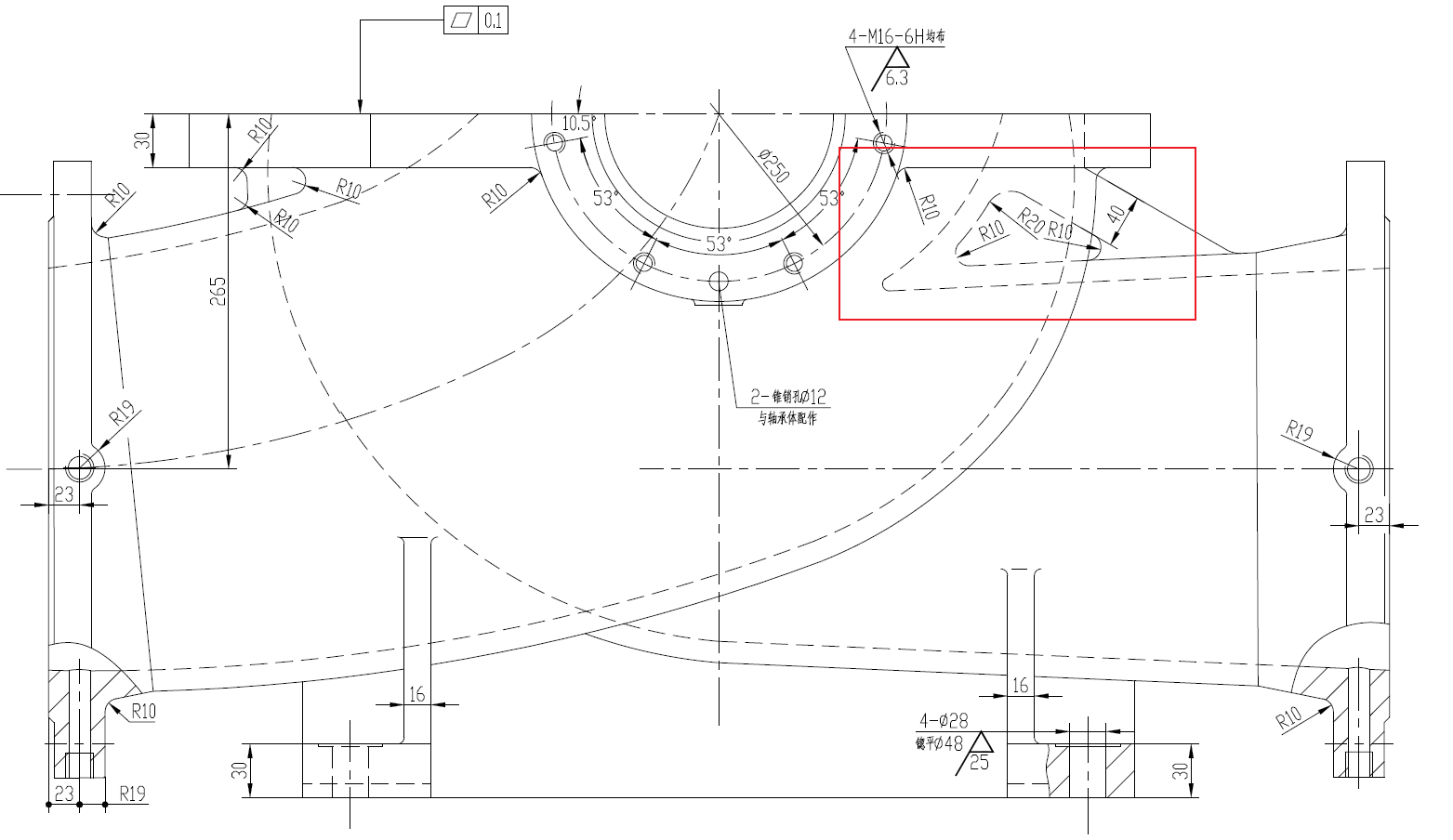

另外一个缺点是隔舍的处理并不好,将蜗壳的吸入段和其他断面相交的位置已经和水力图中的隔舍造型完全不符了。

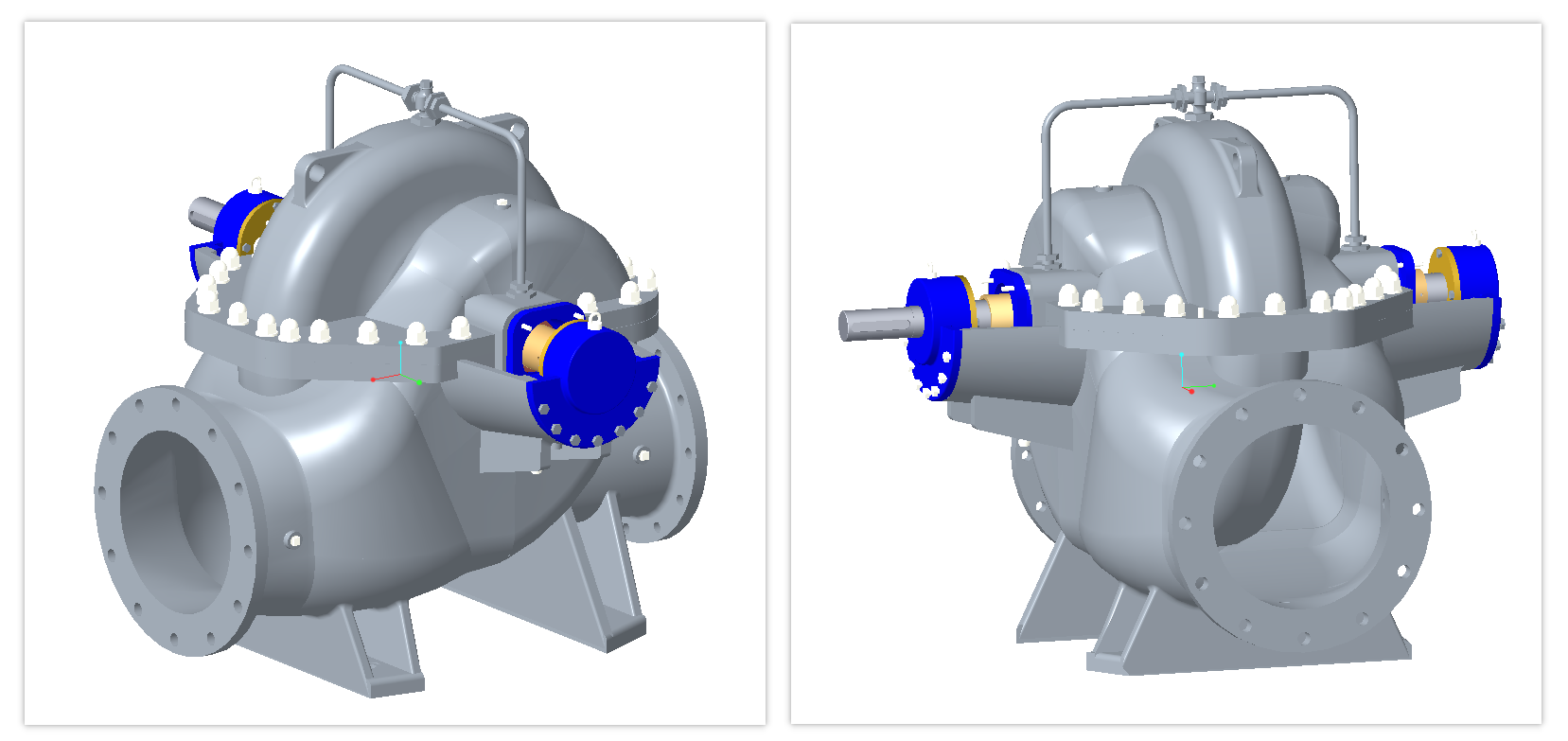

泵三维模型23:单级双吸离心泵泵体及泵盖
泵三维模型23:单级双吸离心泵泵体及泵盖
泵三维模型23:单级双吸离心泵泵体及泵盖

三、下载地址

下滑下载!


泵三维模型23:单级双吸离心泵泵体及泵盖

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
