叶轮加工图中叶片视图的表达方法

释放双眼,带上耳机,听听看~!

注意,这篇文章只是讲述如何正确地画出叶轮加工图中从进口看叶轮的视图,如下图右侧所示:

这是一个很重要的关于判断叶轮旋向的标识,可以直观地看到从叶轮进口看叶片为逆时针方向旋转,从图中右侧的视角,其实看到的是叶片的背面,工作面正好是看不到的,如果有三维模型,可以更直观,如下所示:

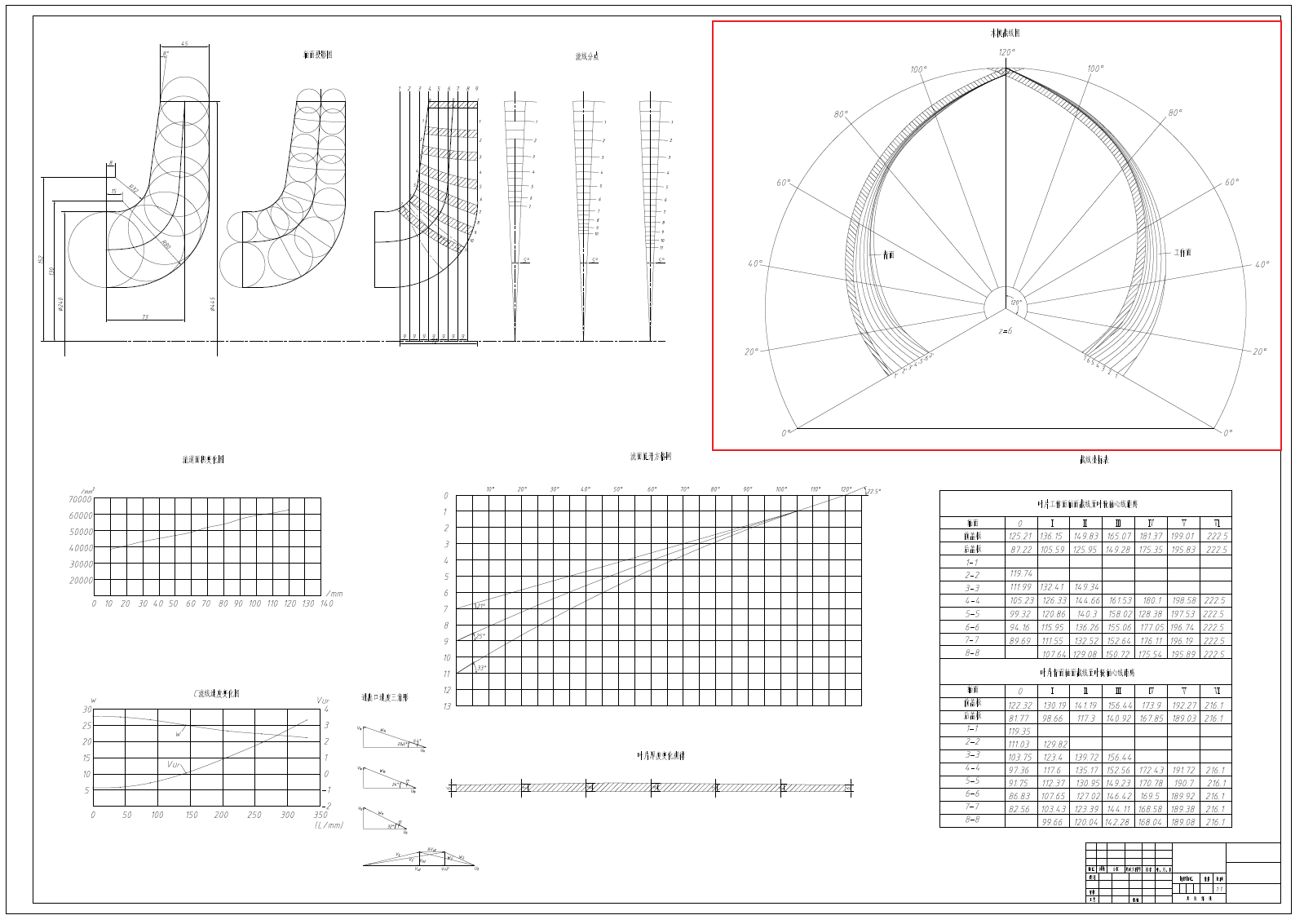

所以叶轮加工图中叶轮进口要表达的曲线应该是叶片的“进口边”和“叶轮背面与后盖板的交线”,那么问题来了,这两条线都是如此的熟悉,正是我们尽心水力设计时在木模图绘型的时候需要做出的曲线,所以打开自己的木模图

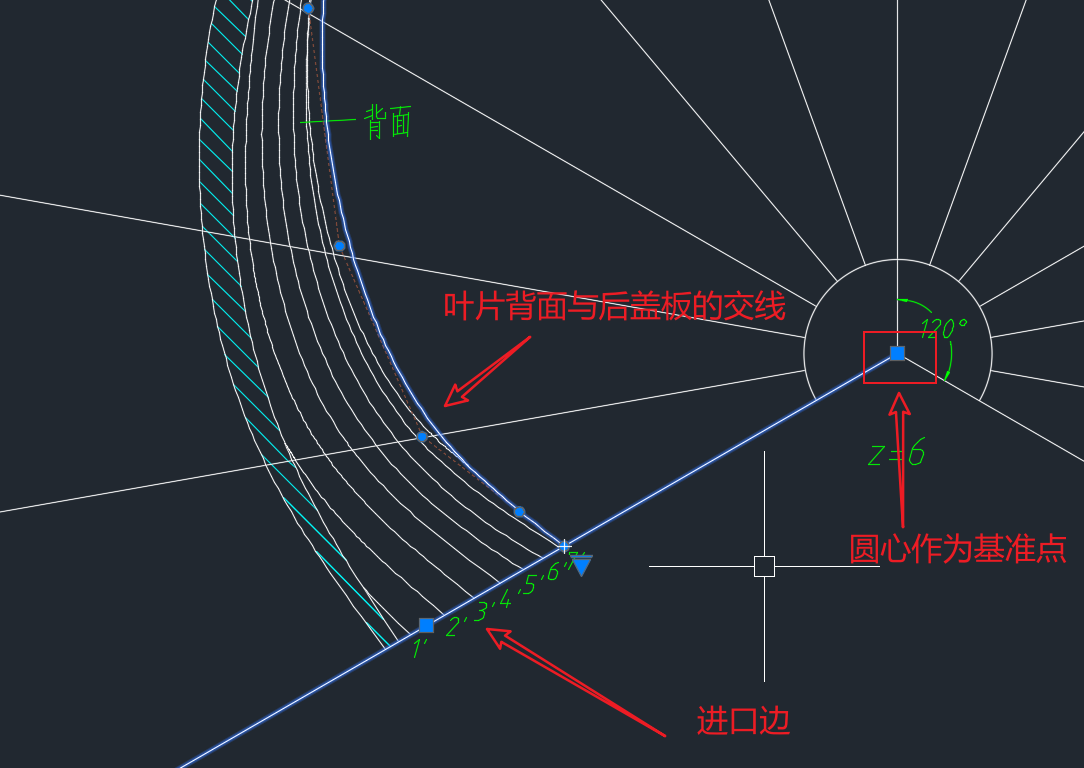

你会发现木模图左侧看到的正好是叶片背面,也能清楚地看到叶片的进口边和叶片背面与后盖板的交线,所以我们只需要从木模图中复制这2条线(注意复制线条时基准点应该取圆心哈!)

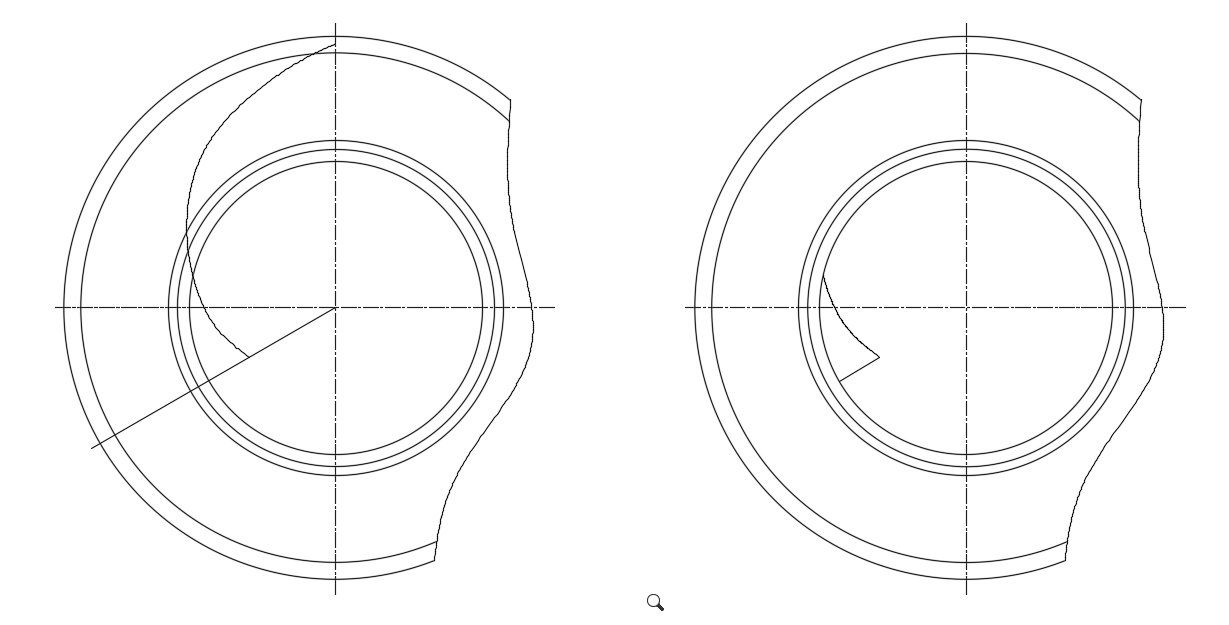

然后将复制的线条通过圆心定位放置在叶轮加工图中,并删除超出叶轮进口边的多余的部分,就可以了,然后对线条阵列,完美OK
