CFD-POST后处理如何限制切片显示范围

释放双眼,带上耳机,听听看~!

在后处理的时候,我们大概率会用到切片功能,有时候因为模型问题可能切片后会出现我们不想看到的地方,就比如我要看某一个间隙断面上的泄漏量,结果根据这个切面的位置创建切片后牵连到了其他的部位,这样就不能达到我们的目的了,所以要做出进一步的范围限定,恰好CFD-POST支持这个功能,记录一波。

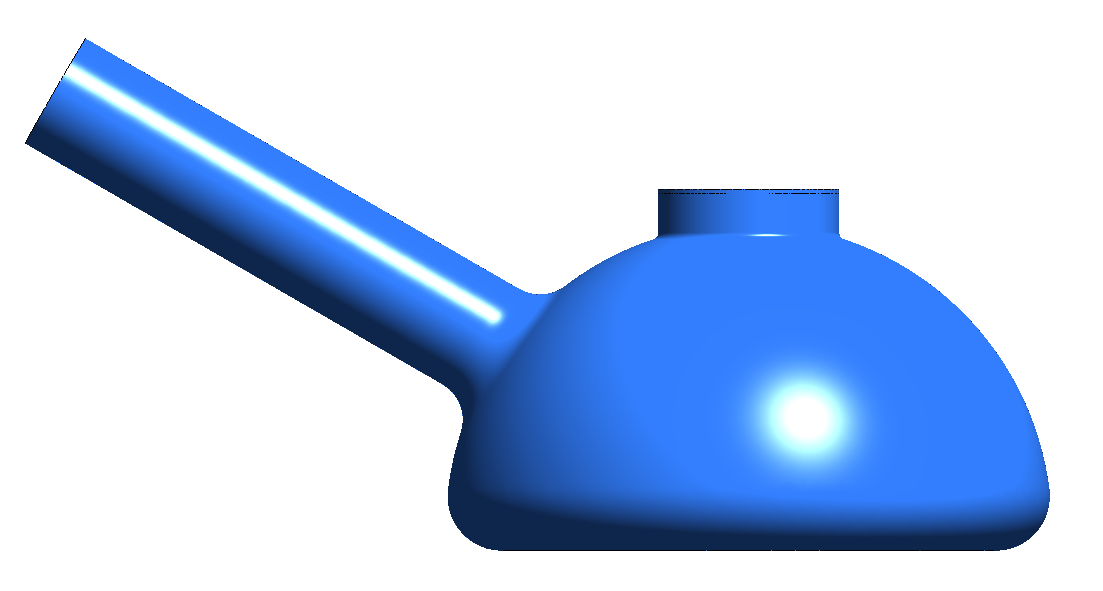

先来看一下我的模型,是一个茶壶,在茶壶与壶盖的间隙处会存在泄漏,我想查看这个间隙处的泄漏量有两种方法,要么直接对这个面求Mass flow,要么得到这个平面的平均流速后乘以面积来计算,不论何种方法都要先得到切面。

下面设计我的模型

从下图可以看出茶壶与壶盖之间存在非常小的间隙,这个间隙类似于离心泵中泵体与叶轮之间的口环间隙。

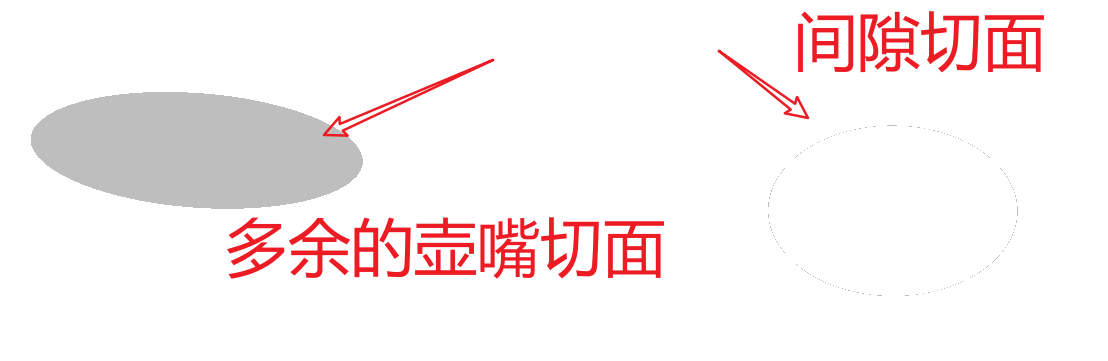

如果我们直接在Y方向上对应的距离处创建间隙的横向切面,你会发现在这个平面上还有其他多余的面生成,因为他们同在一个平面上,在所难免。

这种情况下,我们就需要进一步限定截面的范围

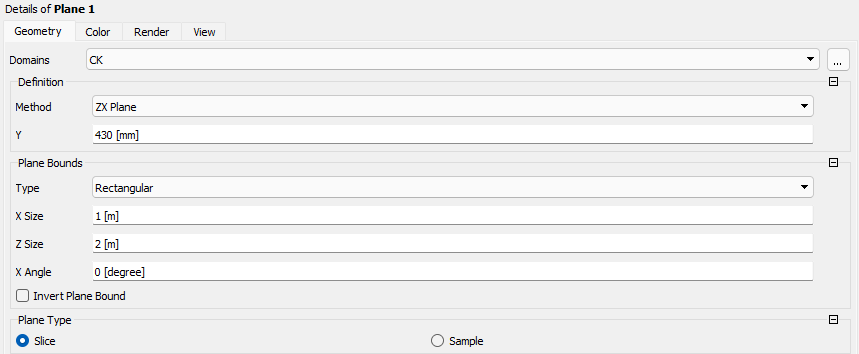

在Plane创建菜单中找到Plane Bounds设置区域,CFD-POST支持两种区域限定方式:

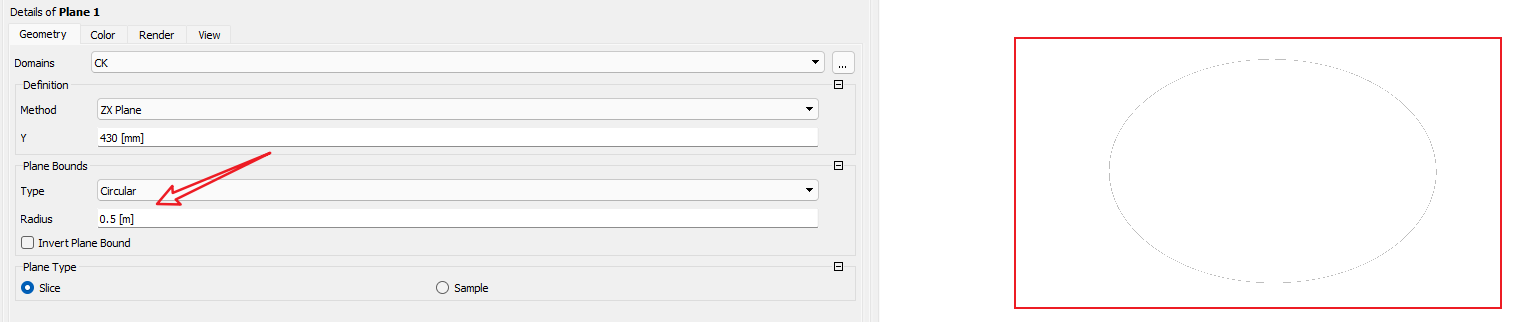

  • Circular(圆)

这种最简单也最适合,只需要指定限制区域的最大半径即可,比如我这里模型的外径是100,那么这里我就可以指定需要显示的区域半径为100以上,取一个合理的值,恰好将其他面排除在外即可!效果如下:

  • Rectangular(矩形)

指定要限制区域的长和宽即可

简单的操作,方便很多!
