Tecplot消隐工具的使用【Value Blanking】

释放双眼,带上耳机,听听看~!

【Value Blanking】可以实现数据的消隐,进而在Tecplot中实现剖面的效果

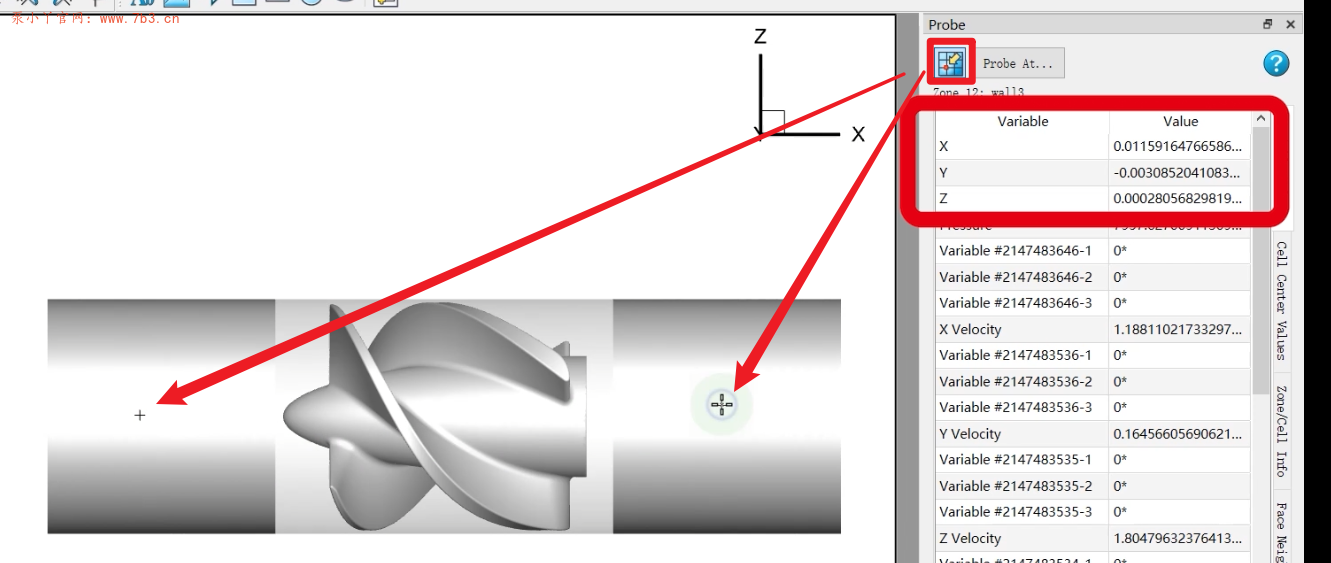

首先在Data里面找到Probe Sidebar【探测侧边栏】

Tecplot消隐工具的使用【Value Blanking】

测量一下你想修改的参数范围

Tecplot消隐工具的使用【Value Blanking】

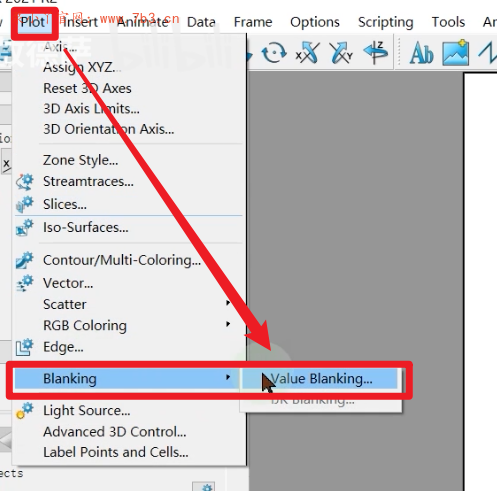

然后在Plot里面找到Value Blanking【数值消隐】

Tecplot消隐工具的使用【Value Blanking】

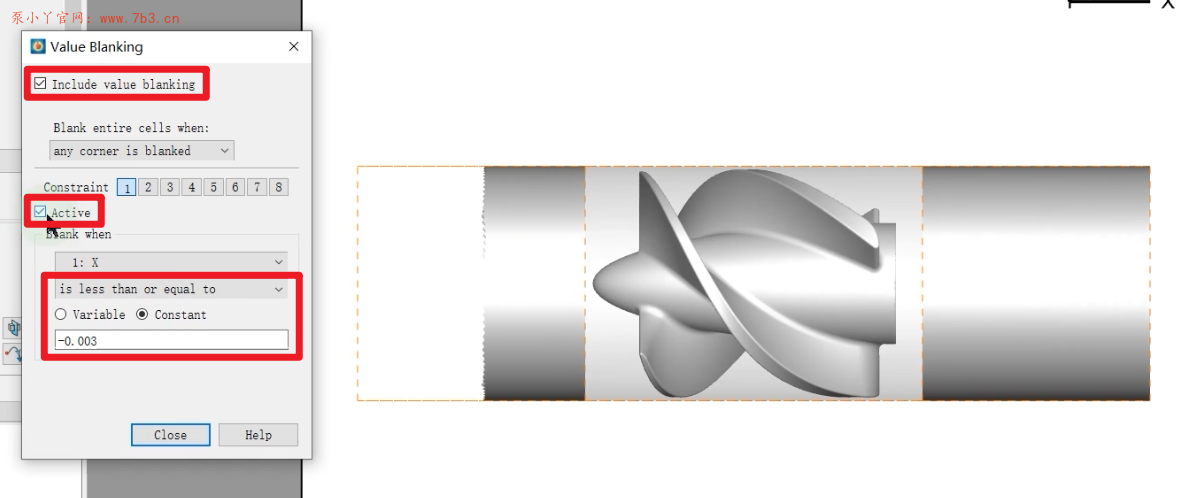

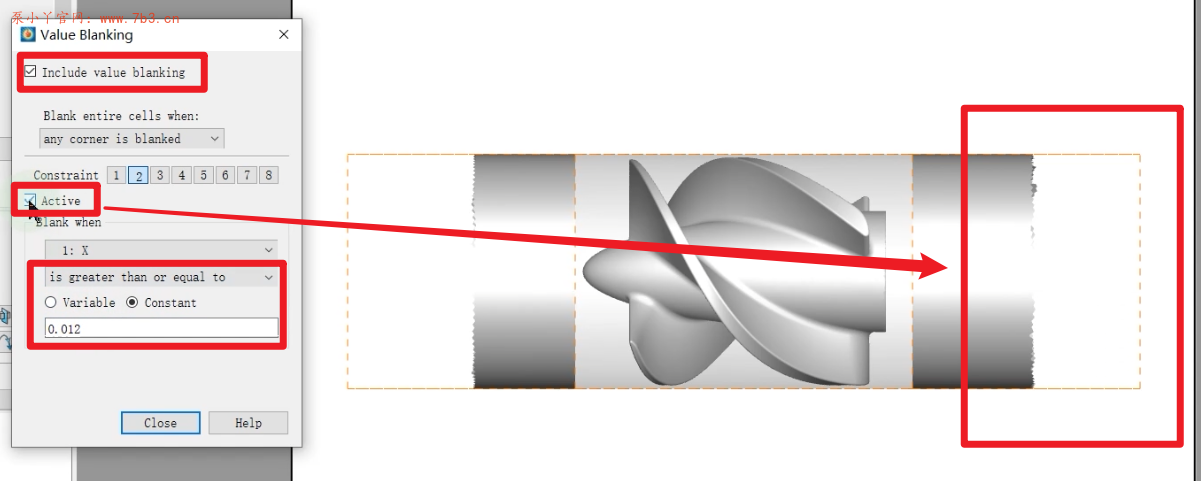

根据前面测的数值,将前端部分隐藏起来,将后端的部分也隐藏起来【只保留自己想显示的】

Tecplot消隐工具的使用【Value Blanking】

Tecplot消隐工具的使用【Value Blanking】

【再看一下矢量图数据的消隐】

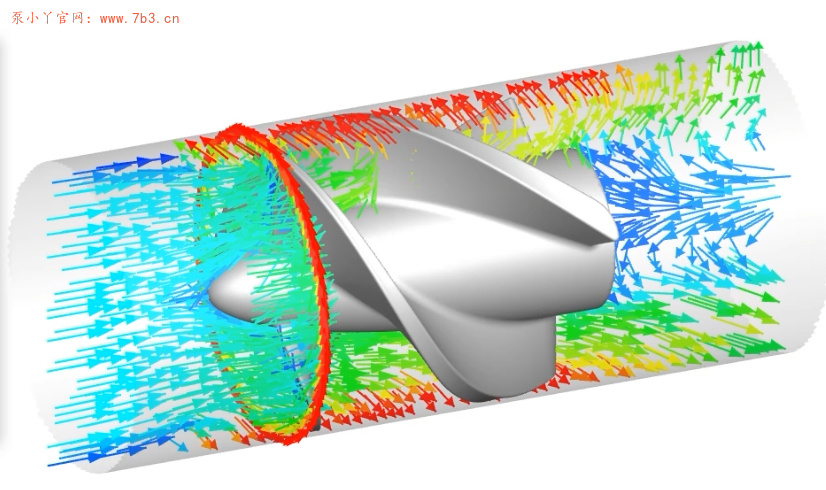

消隐前长这样

Tecplot消隐工具的使用【Value Blanking】

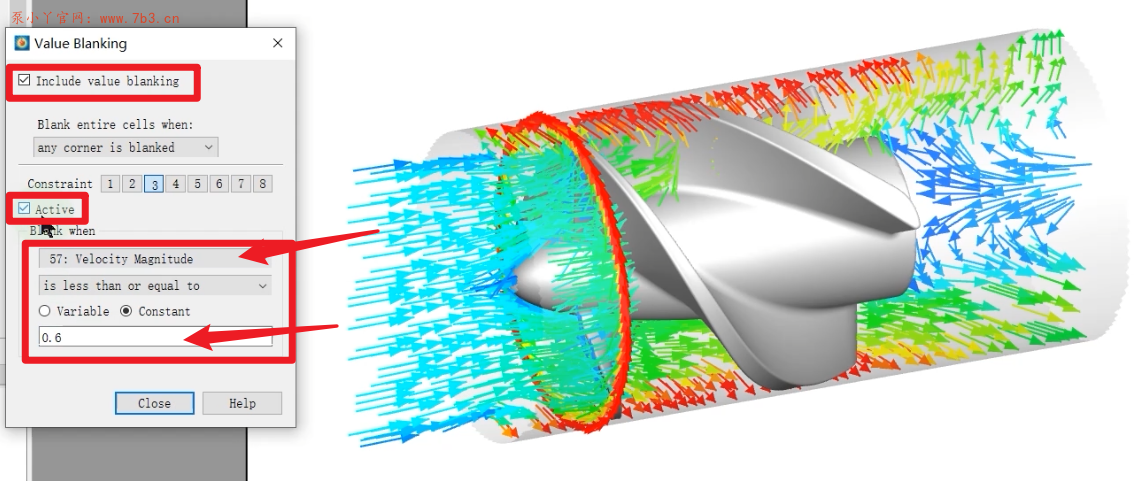

我们消隐小于0.6m/s的数据

Tecplot消隐工具的使用【Value Blanking】

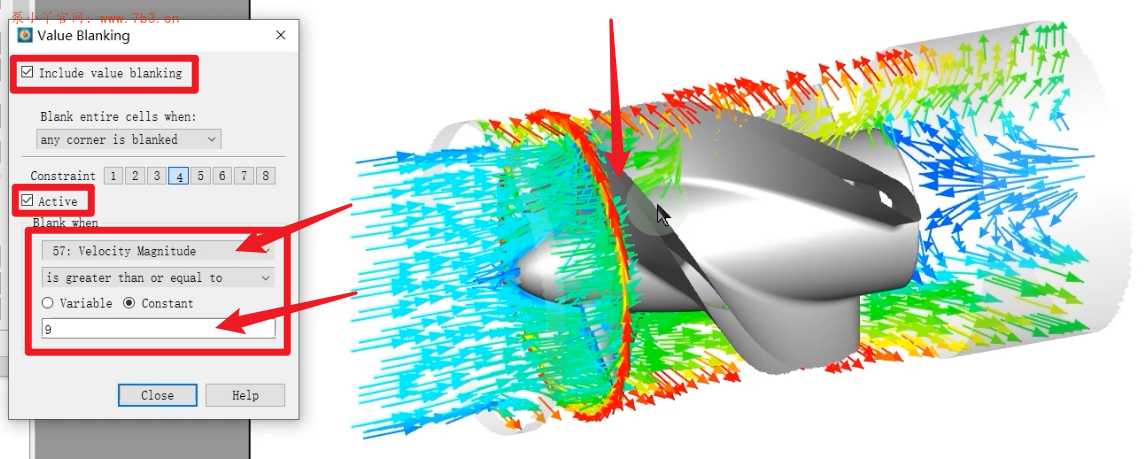

消隐大于9m/s的数据

Tecplot消隐工具的使用【Value Blanking】

发现消隐的效果同样作用于了壁面

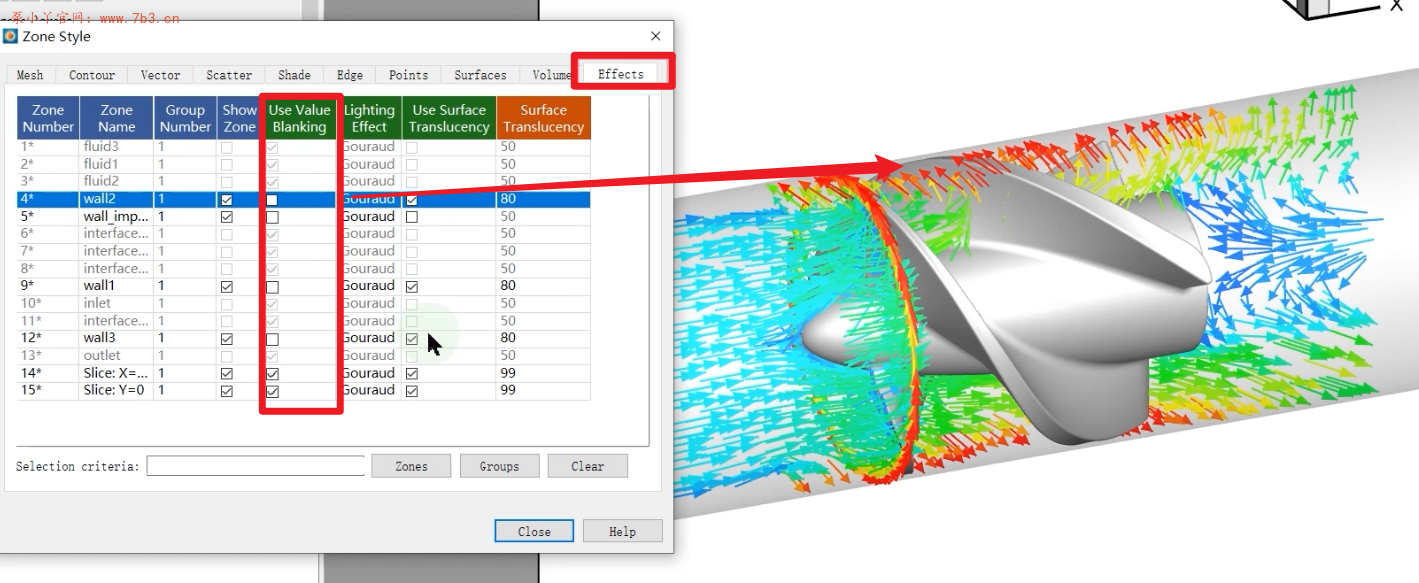

只要打开Effects面板
取消勾选Blanking作用的区域,就OK了

Tecplot消隐工具的使用【Value Blanking】

如果有任何问题可以在评论区交流哦~

跟切片一样消隐的结果也是可以提取出来的哦!!!
