Cfturbo2022逆向设计离心泵叶轮教程

释放双眼,带上耳机,听听看~!

经过昨天的测试和与B站大佬@扇叶小迷糊 的沟通,现在水一篇在Cfturbo2022中逆向设计离心泵叶轮的教程,昨天纠结的一些问题在今早的测试中已经都通过了,通常来讲不论是逆向水体还是实体都是没有区别的,核心是提供前后盖板以及叶片的信息,但是昨天测试的时候水体无法逆向,所以准备叶轮实体和叶轮水体分开水文档。

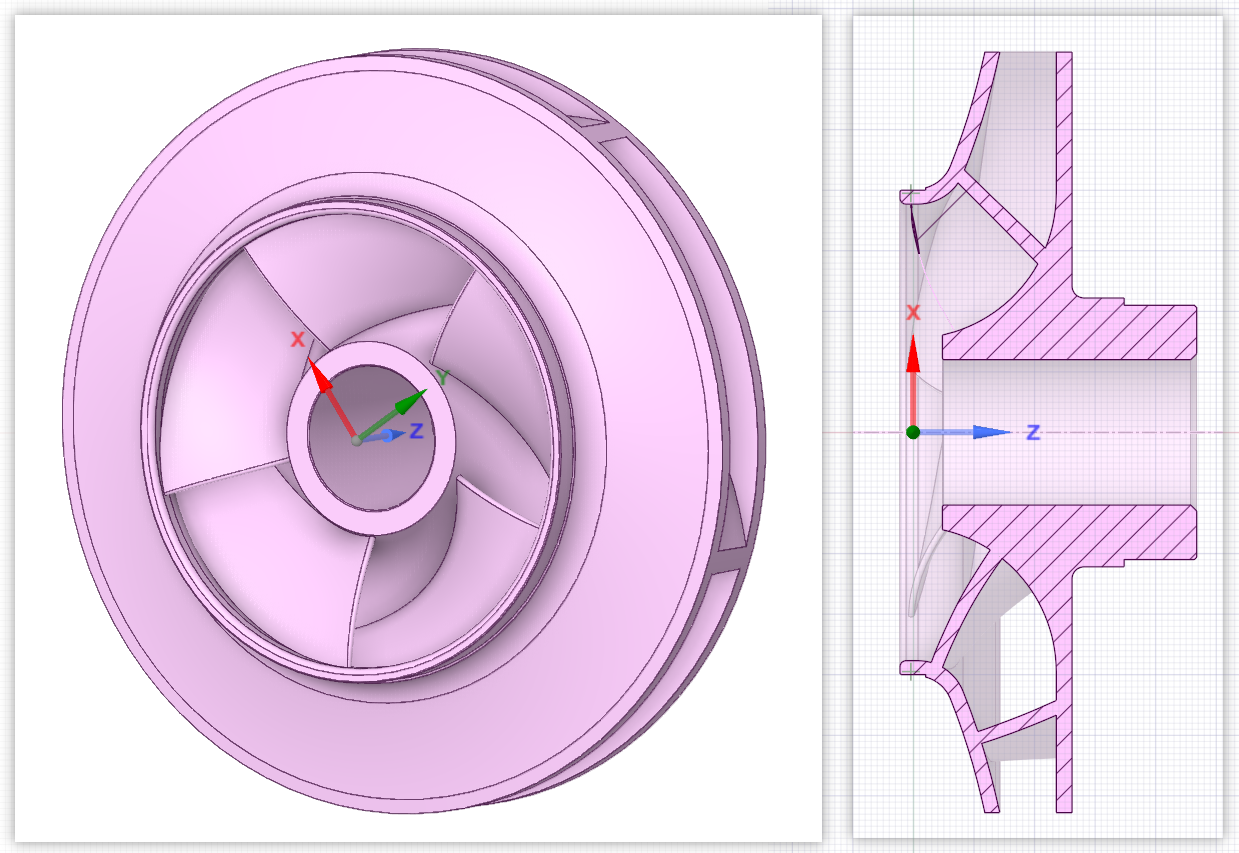

先来看一下今天用到的模型,是一个5叶片的叶轮实体,将其保存为.stp或者.xt格式!
Cfturbo2022逆向设计离心泵叶轮教程

打开Cfturbo2022,如果没有这款软件的话可以点击下方文档查看:

Cfturbo2022逆向设计离心泵叶轮教程

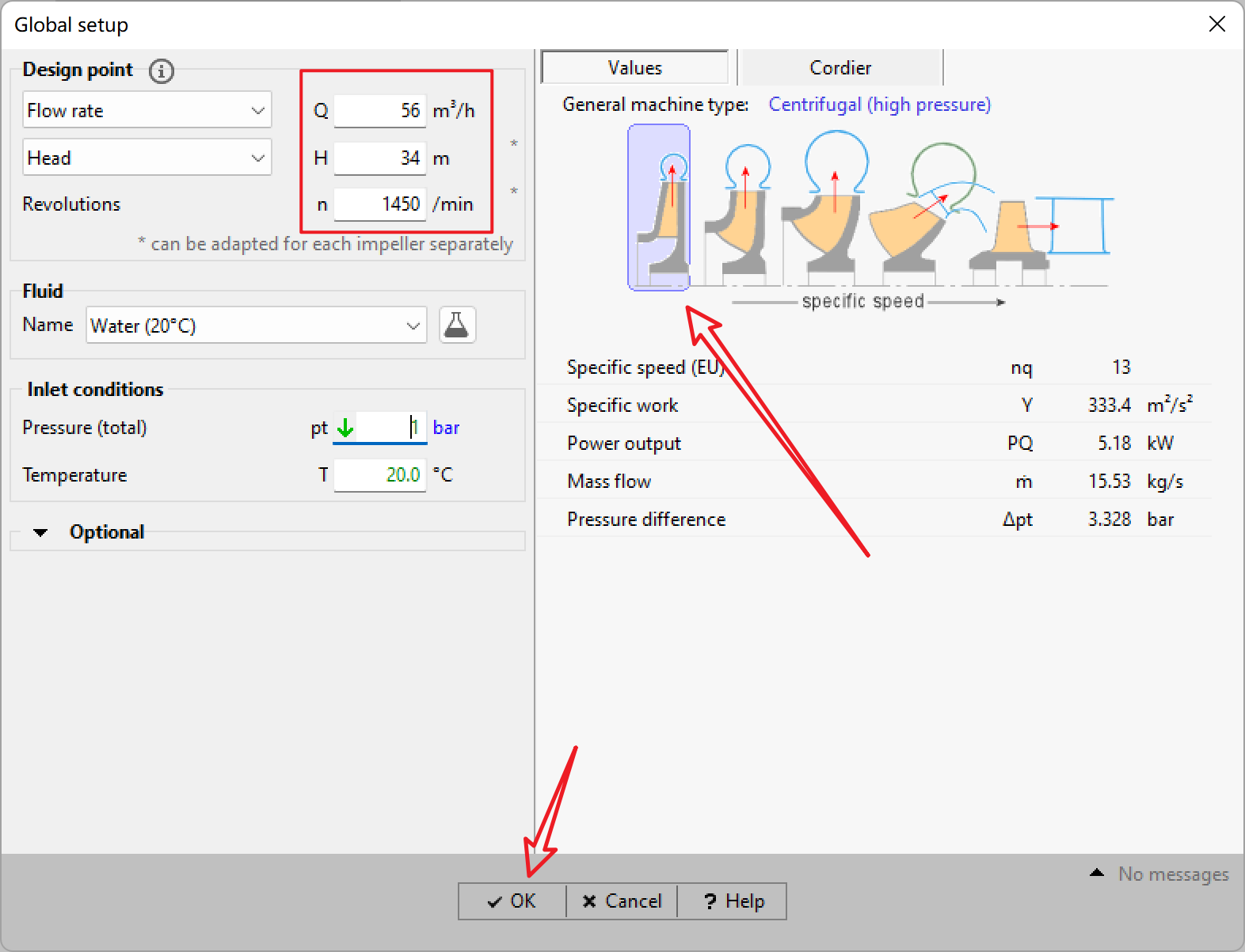

这里参数任意指定,且输入的参数与逆向后的结果不挂钩!但是要符合比转速的取值范围(如右侧图示)
Cfturbo2022逆向设计离心泵叶轮教程
Cfturbo2022逆向设计离心泵叶轮教程

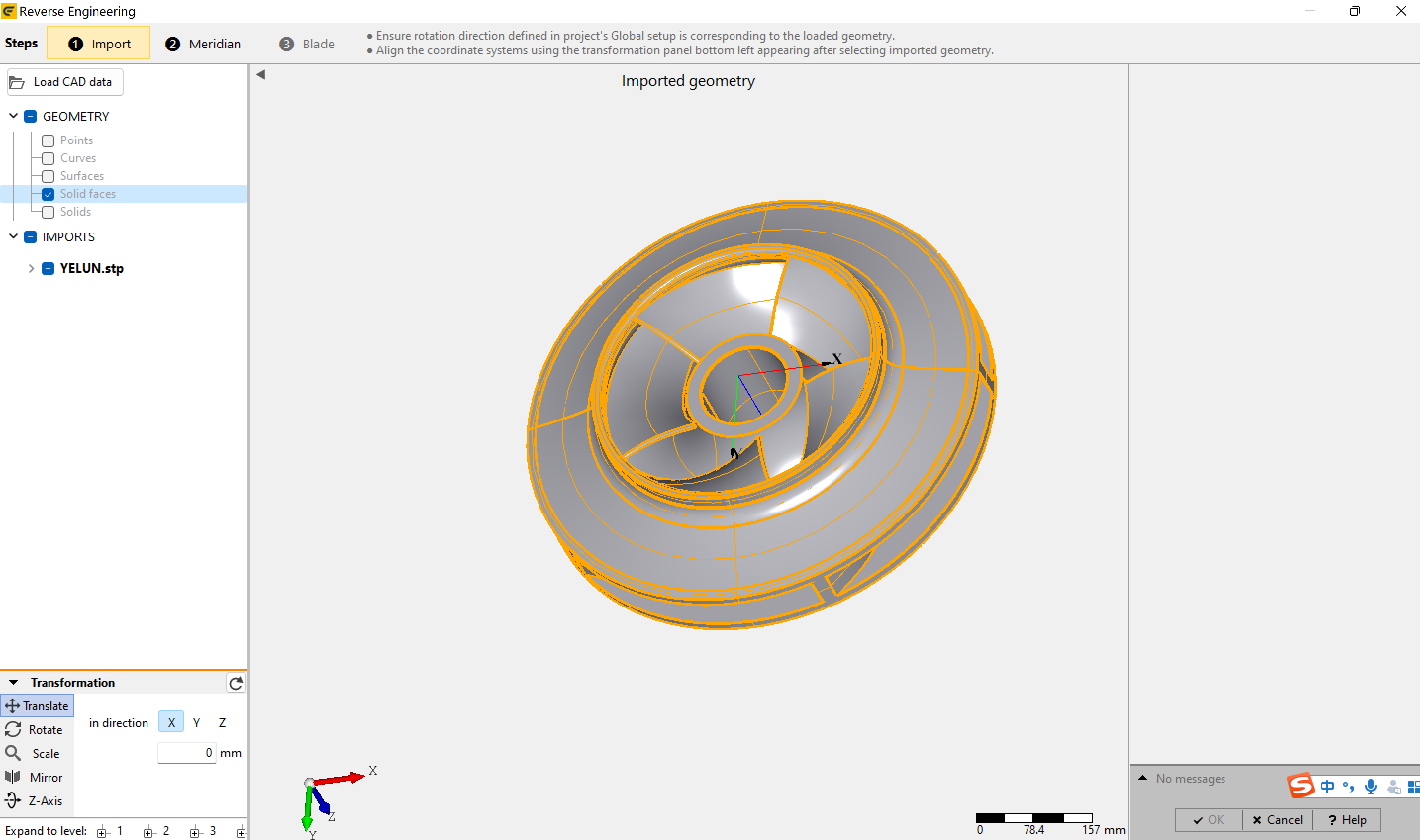

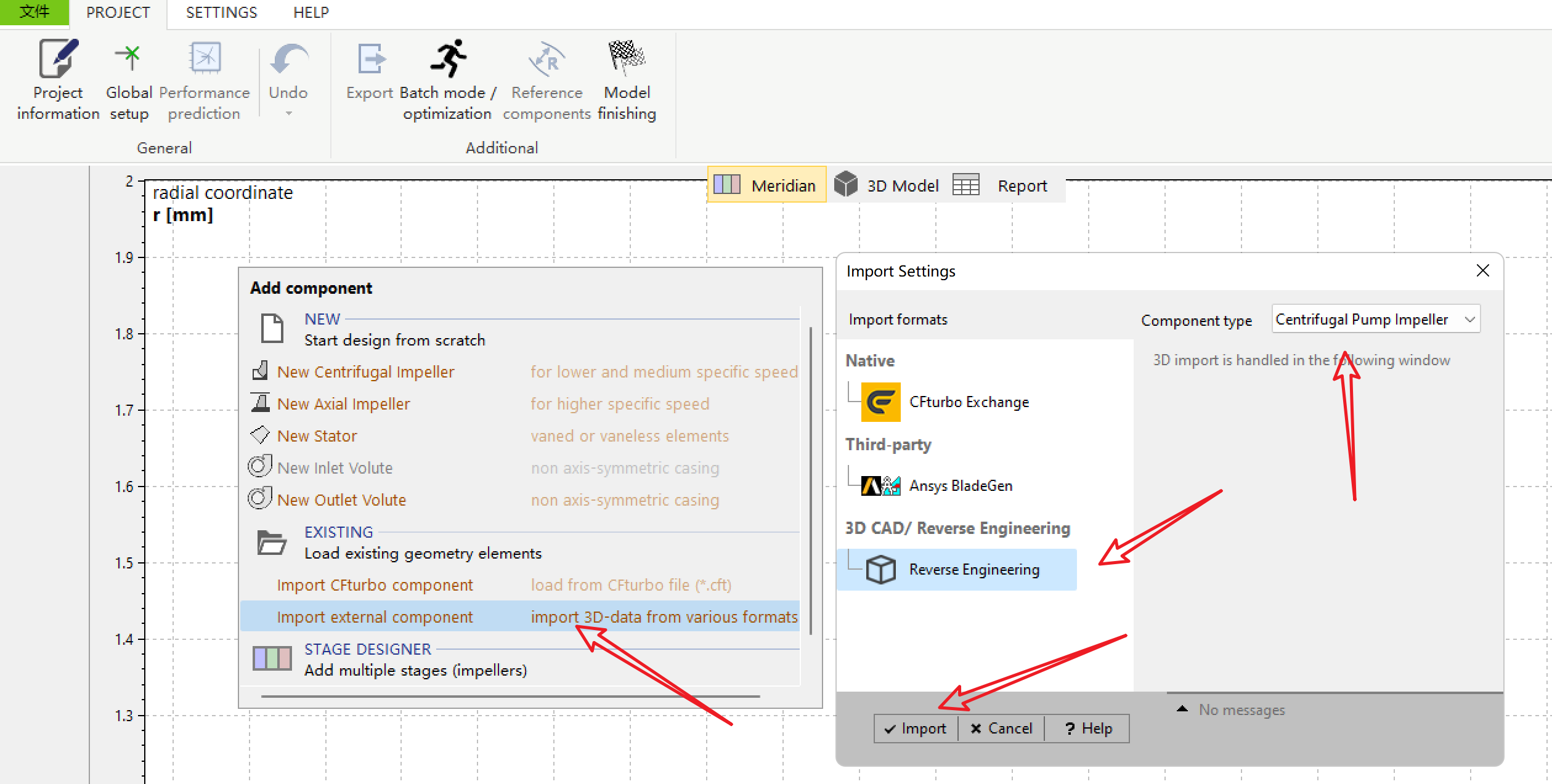

这里需要注意项目类型选择“Centrifugal Pump Impeller”,点击“Load CAD data”按钮,选中要逆向的模型并导入
Cfturbo2022逆向设计离心泵叶轮教程

这里需要注意叶轮的旋转轴必须是Z轴,如果不符合的话建议在其他三维软件里调整好再导入!
Cfturbo2022逆向设计离心泵叶轮教程

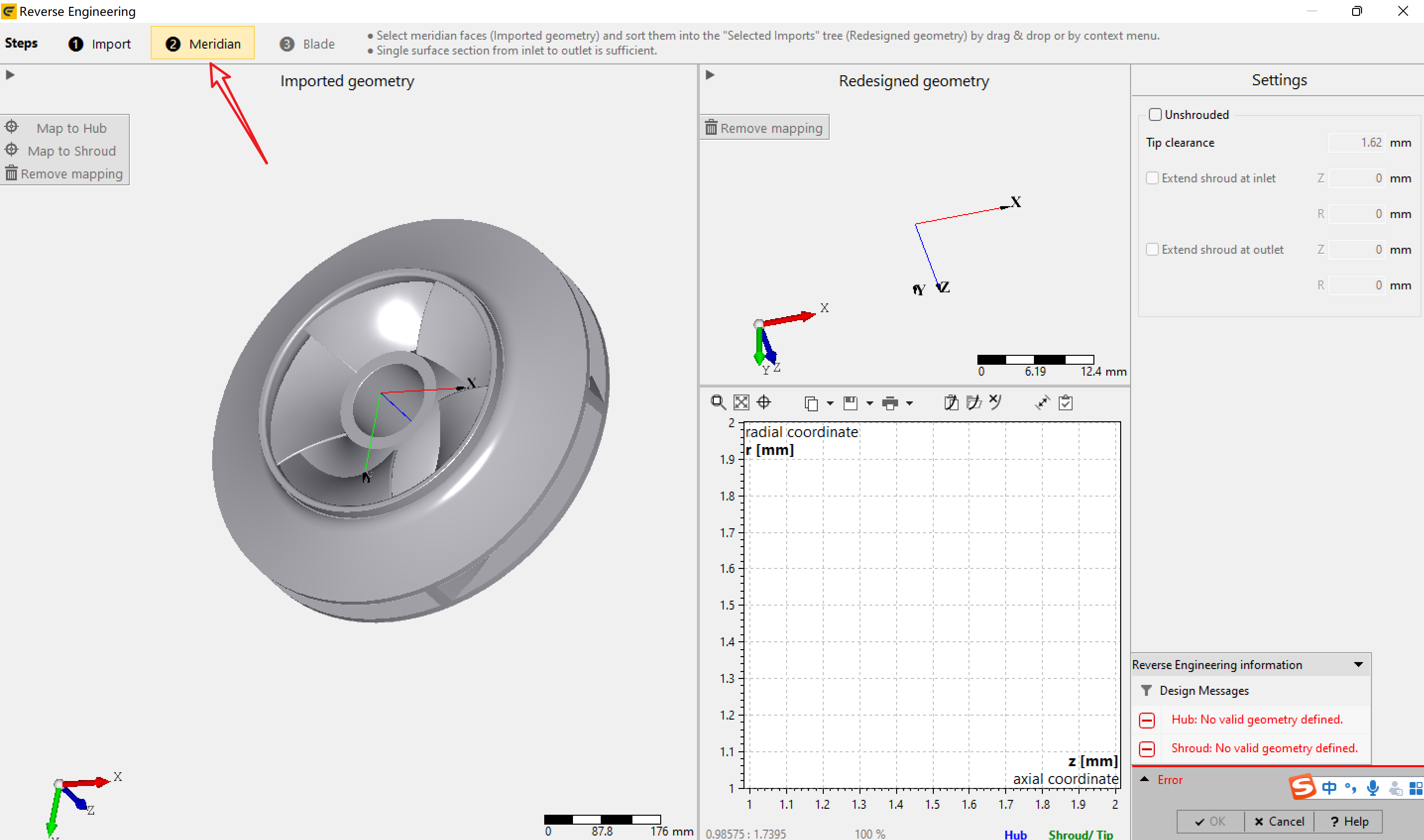

接下来切换到“Meridian”栏,这里需要指定叶轮的前后盖板。
Cfturbo2022逆向设计离心泵叶轮教程

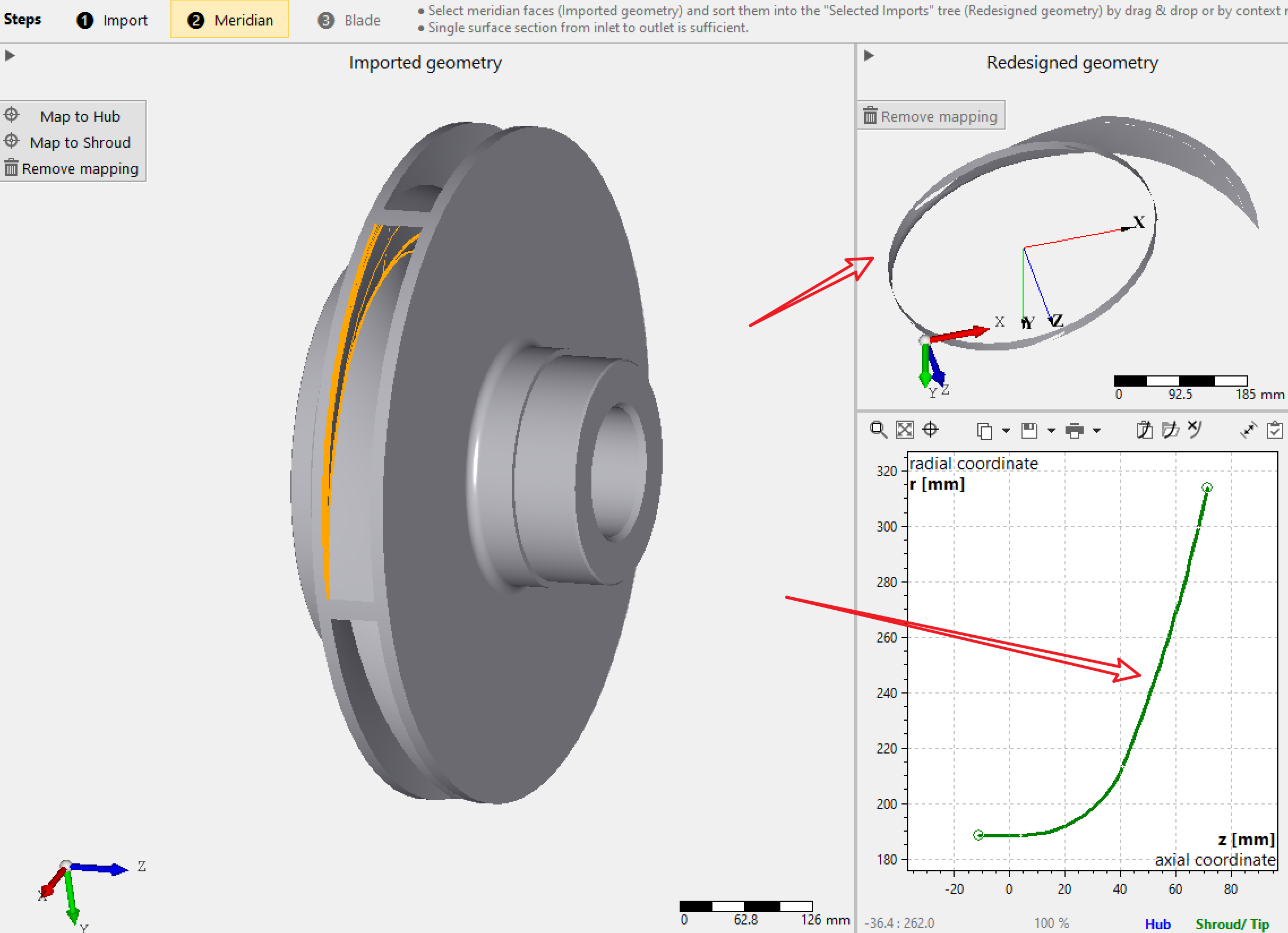

选中叶轮前盖板上内壁面,多选的话需要按住CTRL再选择!(注意是内壁,水体的那部分,选择一部分就可以了,不用选择全部的前盖板,会报错!),然后点击“Map to shroud”按钮,用于指定叶轮前盖板的位置和大小,结果如下
Cfturbo2022逆向设计离心泵叶轮教程
Cfturbo2022逆向设计离心泵叶轮教程

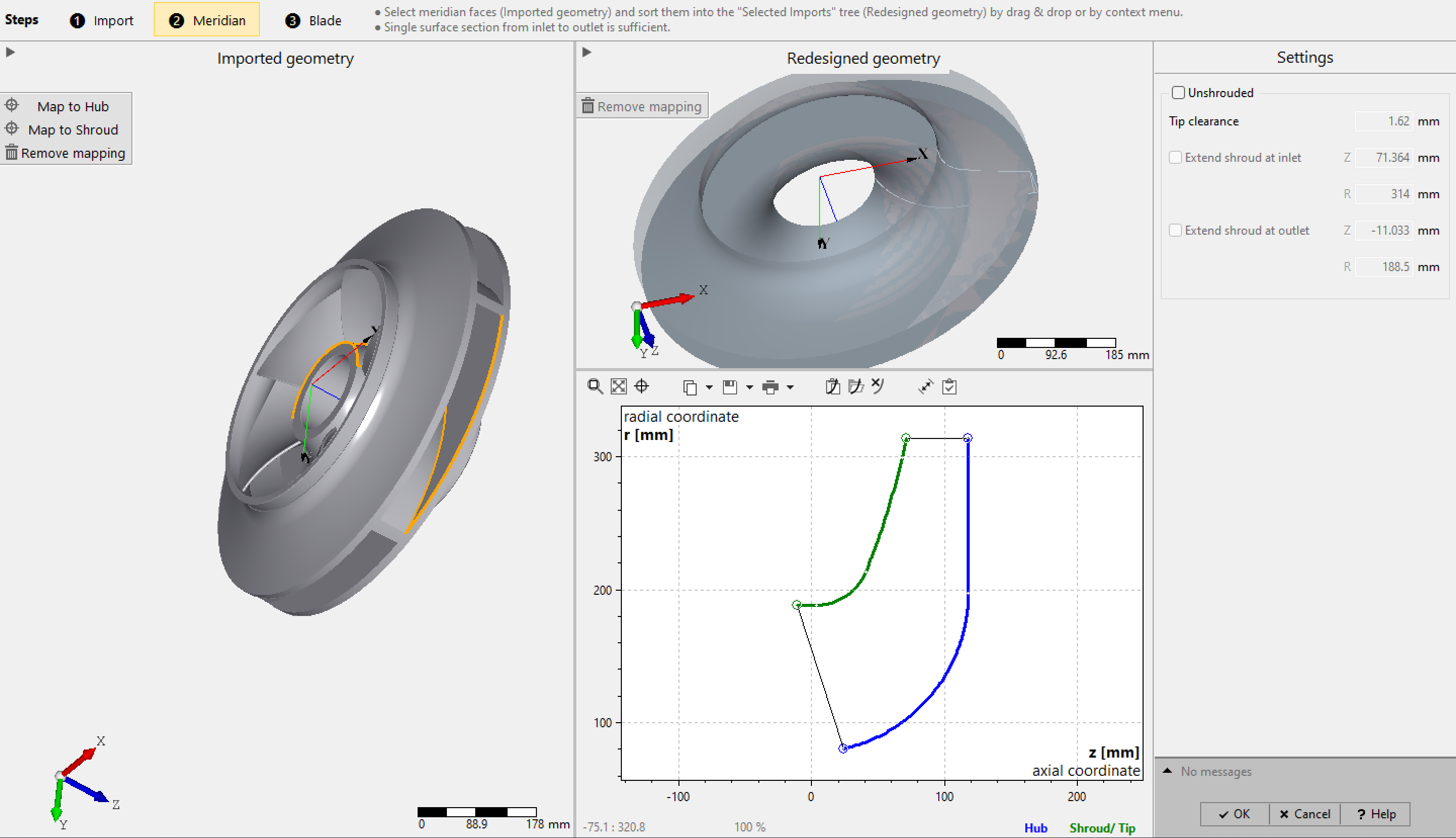

选中叶轮后盖板上内壁面,多选的话需要按住CTRL再选择!(注意是内壁,水体的那部分,选择一部分就可以了,不用选择全部的后盖板,会报错!),然后点击“Map to hub”按钮,用于指定叶轮前盖板的位置和大小,结果如下
Cfturbo2022逆向设计离心泵叶轮教程
Cfturbo2022逆向设计离心泵叶轮教程

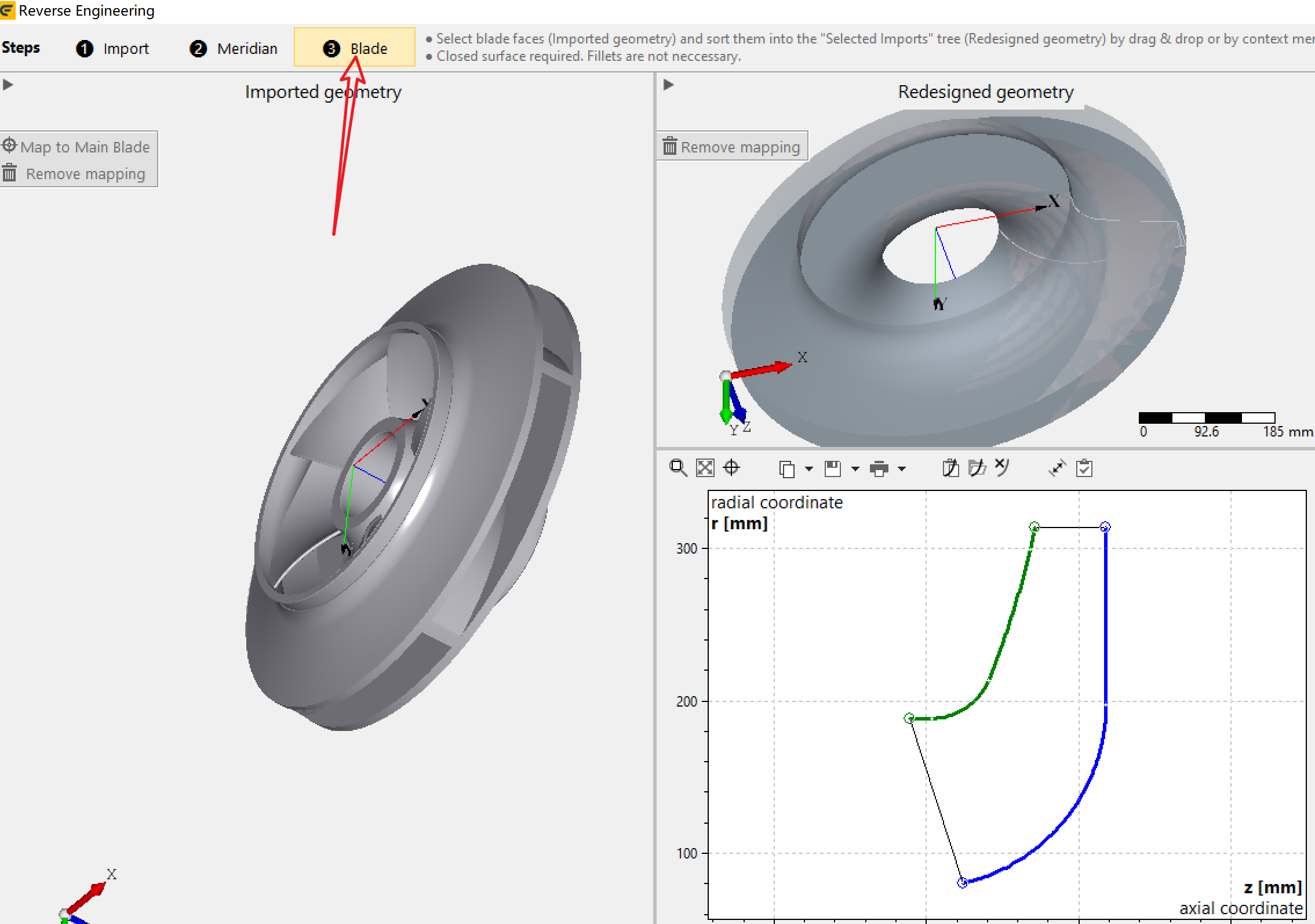

前后盖板完成后切换到“Blade”栏,这里需要指定叶轮叶片的形状和位置
Cfturbo2022逆向设计离心泵叶轮教程

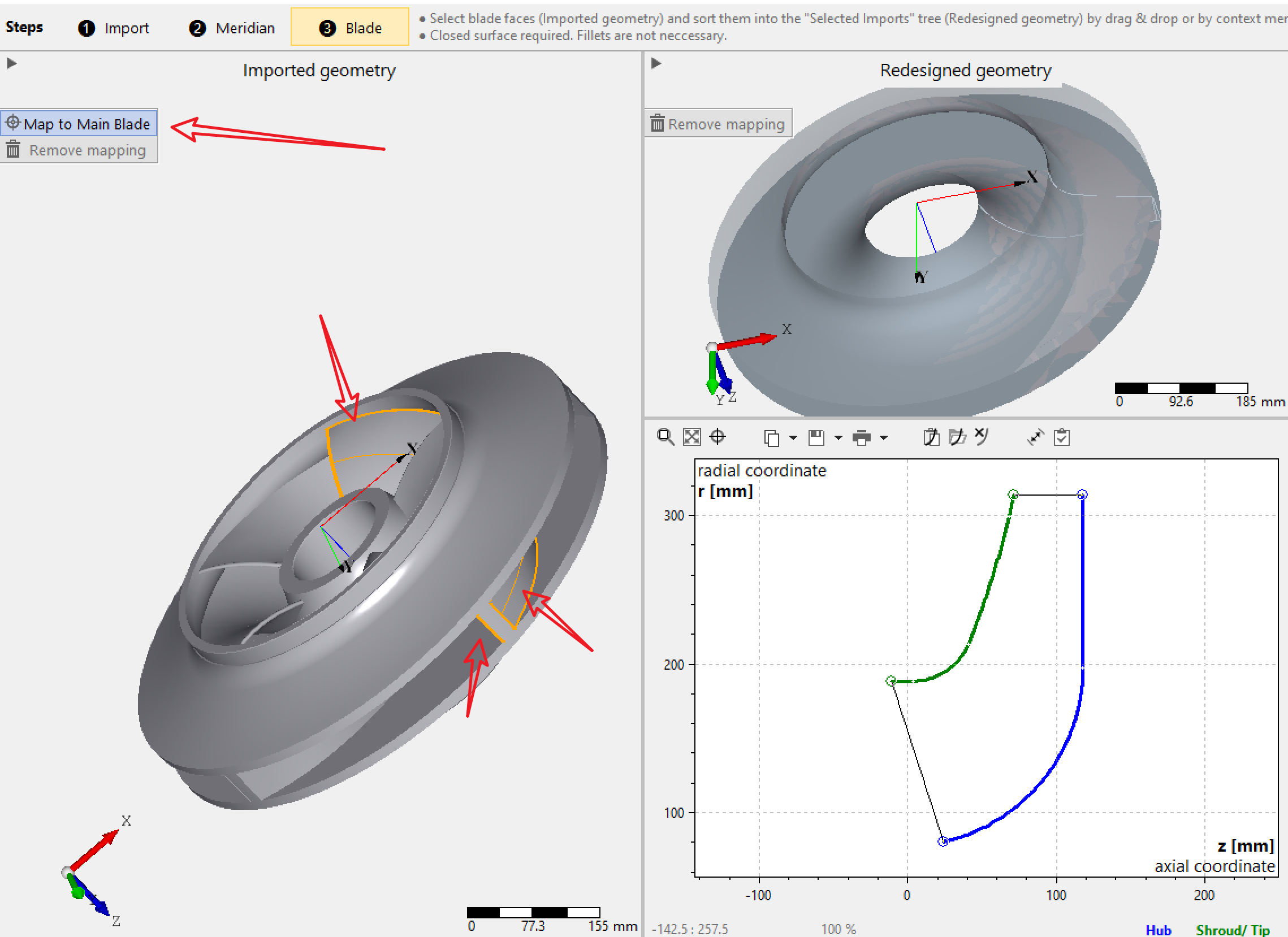

选中叶片的所有面(叶片出口那个位置可以不用选),点击“Map to Main Blade”按钮指定叶片的位置和形状
Cfturbo2022逆向设计离心泵叶轮教程
Cfturbo2022逆向设计离心泵叶轮教程

这就OK了,接下来指定叶片数为5,叶片进口倒圆角出口保持不变,点击“Update design”按钮更新项目数据
Cfturbo2022逆向设计离心泵叶轮教程

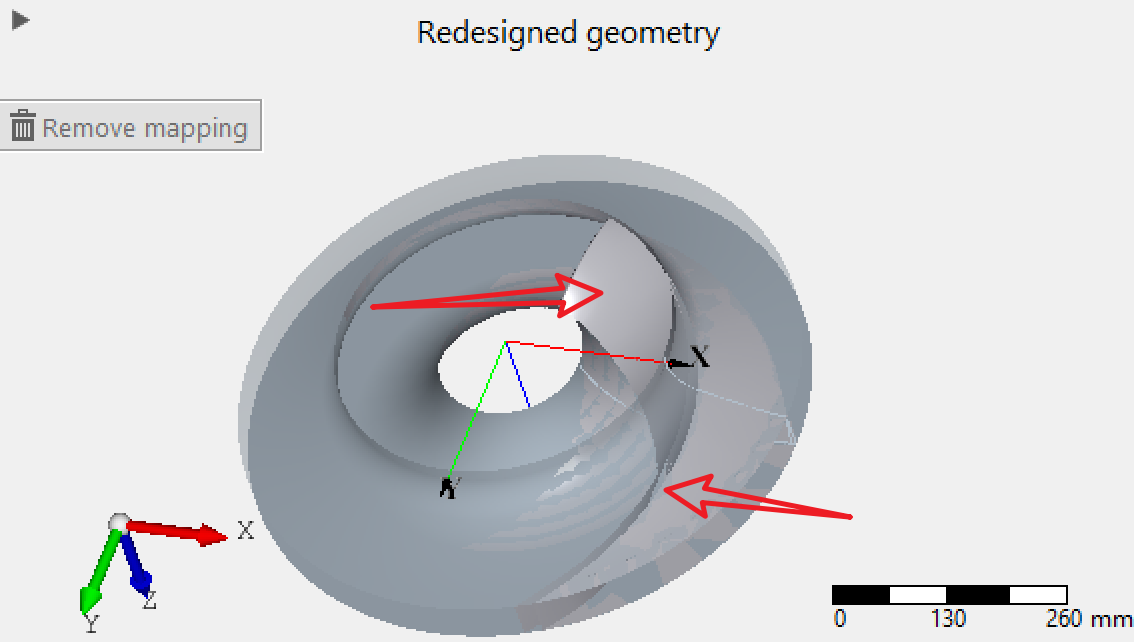

报错了,检查项目发现是少了叶片出口边的面没有定义,所以这里通过这个错误告诉大家选择叶片上的面的时候要全部选中,包括叶片工作面、背面、进口边以及出口边。
Cfturbo2022逆向设计离心泵叶轮教程

为了弥补这个错误,只需要选中叶轮出口这个环面,点击“Map to Main Blade”按钮添加给叶片就行,完事后重新点击“Update design”按钮就可以了
Cfturbo2022逆向设计离心泵叶轮教程

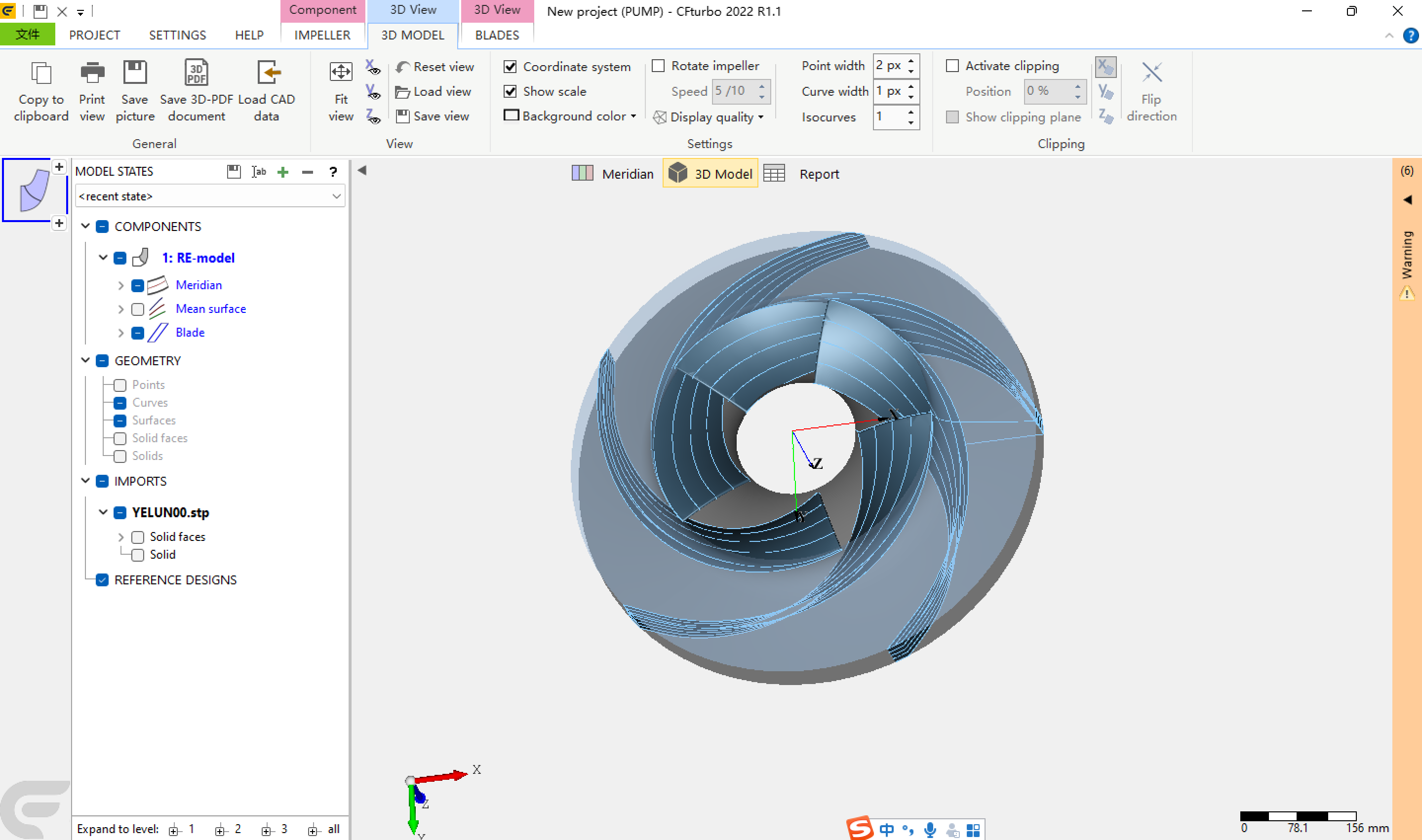

成功后如下所示:点击OK按钮进入设计页面就可以了
Cfturbo2022逆向设计离心泵叶轮教程

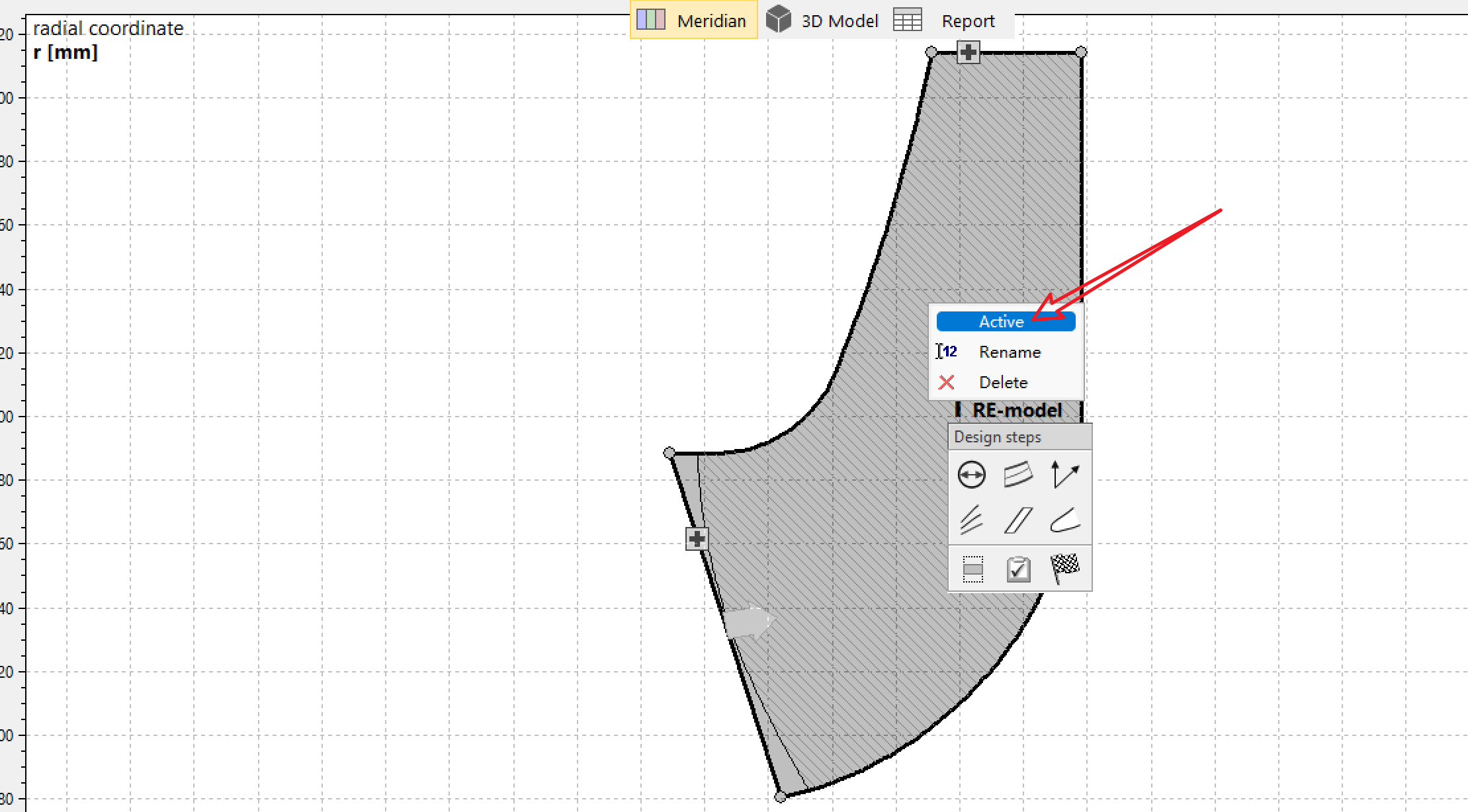

任意位置右键“Active”激活项目,就能对这个水力进行二次设计和优化工作了。
Cfturbo2022逆向设计离心泵叶轮教程

Over!
Cfturbo2022逆向设计离心泵叶轮教程

知识点总结

  • 模型旋转轴必须在Z轴
  • 叶轮前缘shroud
  • 叶轮后缘hub
  • 对于面比较多的情况,可以选择外壁面右键“set invisible”隐藏,便于选择
  • 对于一些报错可以忽略

Over!


Cfturbo2022逆向设计离心泵叶轮教程
