Cfturbo2022逆向设计离心式叶轮（带副叶片）教程

本期专题主要围绕Cfturbo2022的逆向功能展开，向大家介绍Cfturbo更新后在逆向设计这一块的新玩法，简单了很多。关于本专题更多的内容见下方：

在介质为气体的领域里叶轮很多都带Splitter blades（分流叶片），在介质为水的工况下通常直叶片的叶轮也可按需设计副叶片，可以显著提高泵的扬程和效率，就记得我设计过一个直叶片的叶轮，加上副叶片效果好很多！但是具体好到什么地步，还是要根据实际设计要求计算得到，不太好讲比例。

对于这种带副叶片的叶轮需要逆向的话，Cftubo也是可以轻松驾驭的。BladeEditor里边逆向的时候也可以搞副叶片，没玩过。

模型如下

首先打开Cfturbo2022，如果没有这个版本的话可以查看下方文档：

准备一个带副叶片的压缩机叶轮实体，如上图所示

打开Cfturbo，设计类型选择Pump，这个时候你可能会问这个叶轮明明是压缩机叶轮，为啥要在Pump里边逆向，不信你试试Compressor的流程，看看能不能逆出来！

参数框中数值随意，点击OK进入下一步

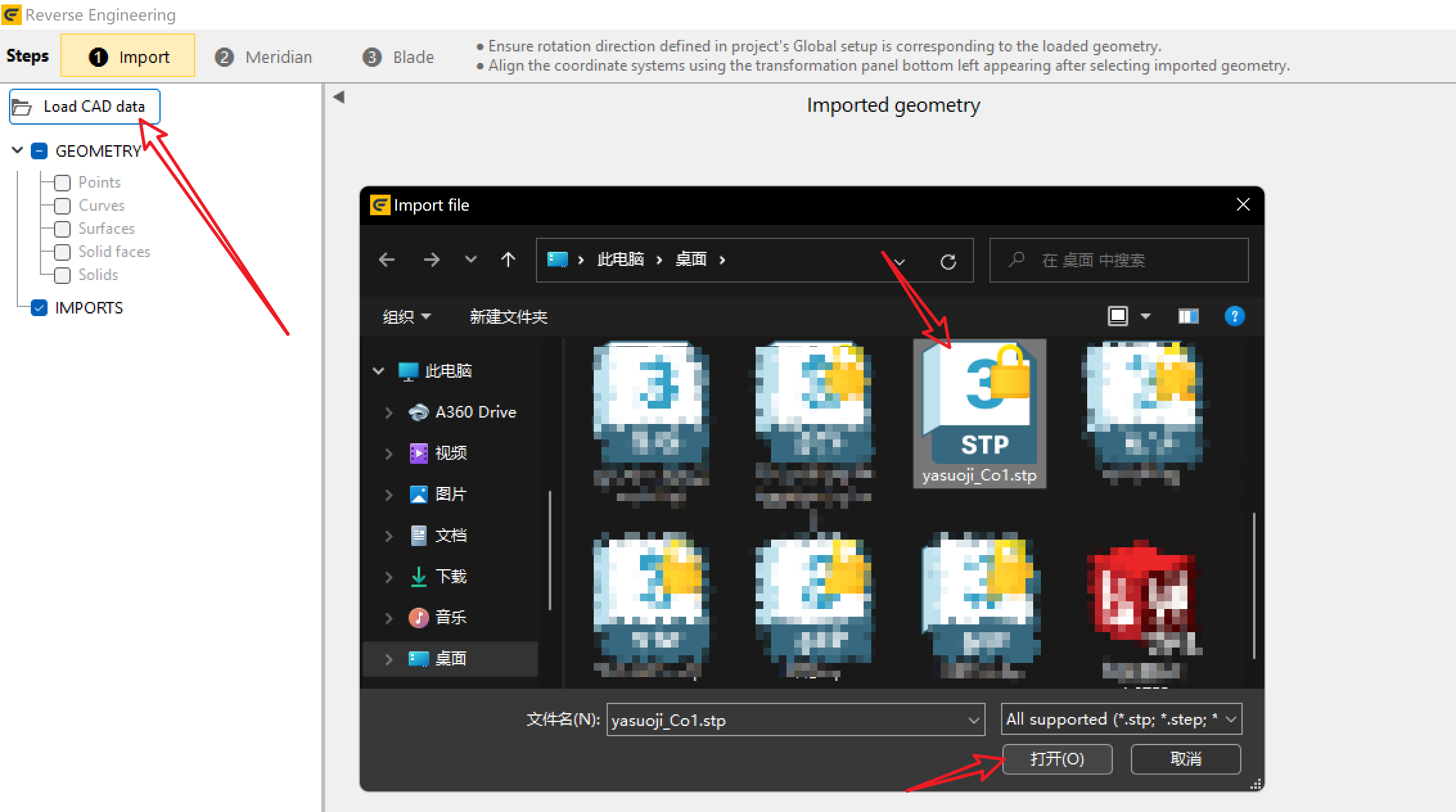

这里类型注意还是离心式的“Centrifugal Pump Impeller”，点击Import按钮进入

导入模型后如下所示：

注意导入的模型旋转轴必须在Z轴，其他的会报错，建议在其他三维建模软件里边调整好后再导入Cfturbo！

开始逆向过程，先切换到Meridian（子午面）设置界面，在这里我们需要指定叶轮的后缘（hub）和前缘（shroud），非常建议按照这个顺序定义，否则可能会报错！

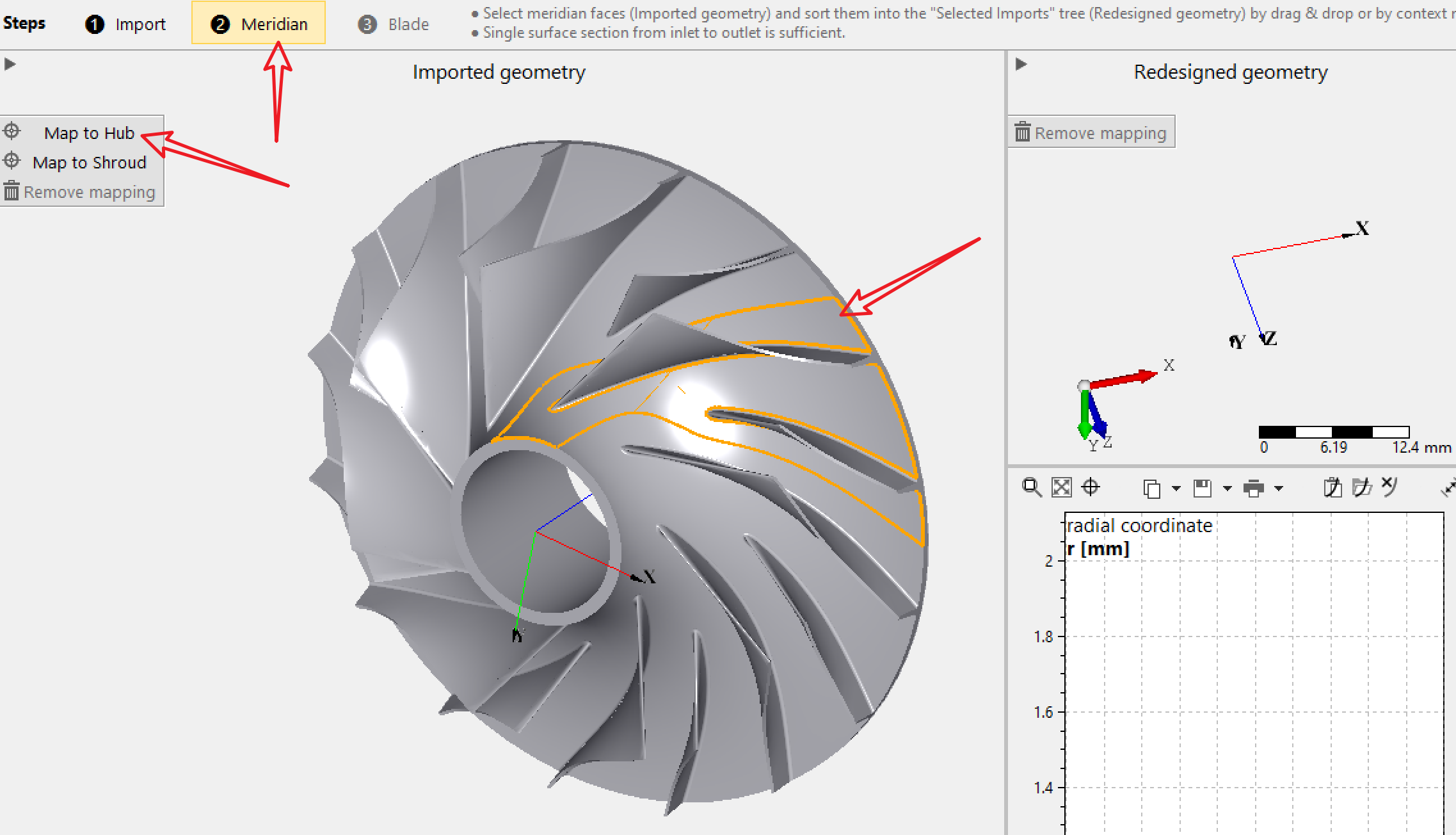

首先选中叶轮后盖板上某一部分，必须能够完全贯穿后盖板型线

然后点击map to hub按钮，定义好后盖板的位置和尺寸

接下来相同的方法定义前盖板

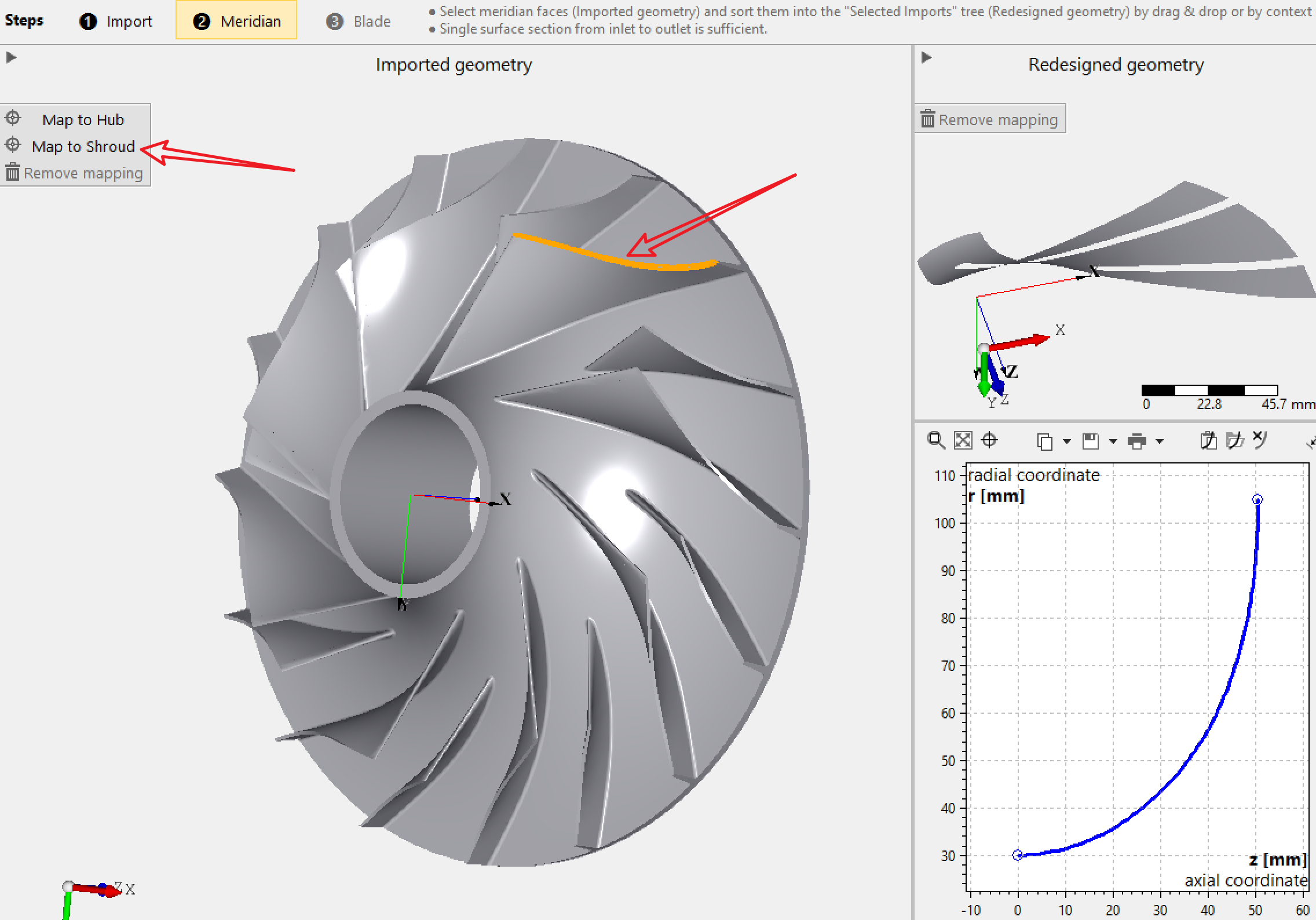

对于这种半开式叶轮，前盖板的位置就是叶片外缘（主叶片的奥），如下图所示。然后点击Map to shroud按钮，定义好前盖板的位置和尺寸

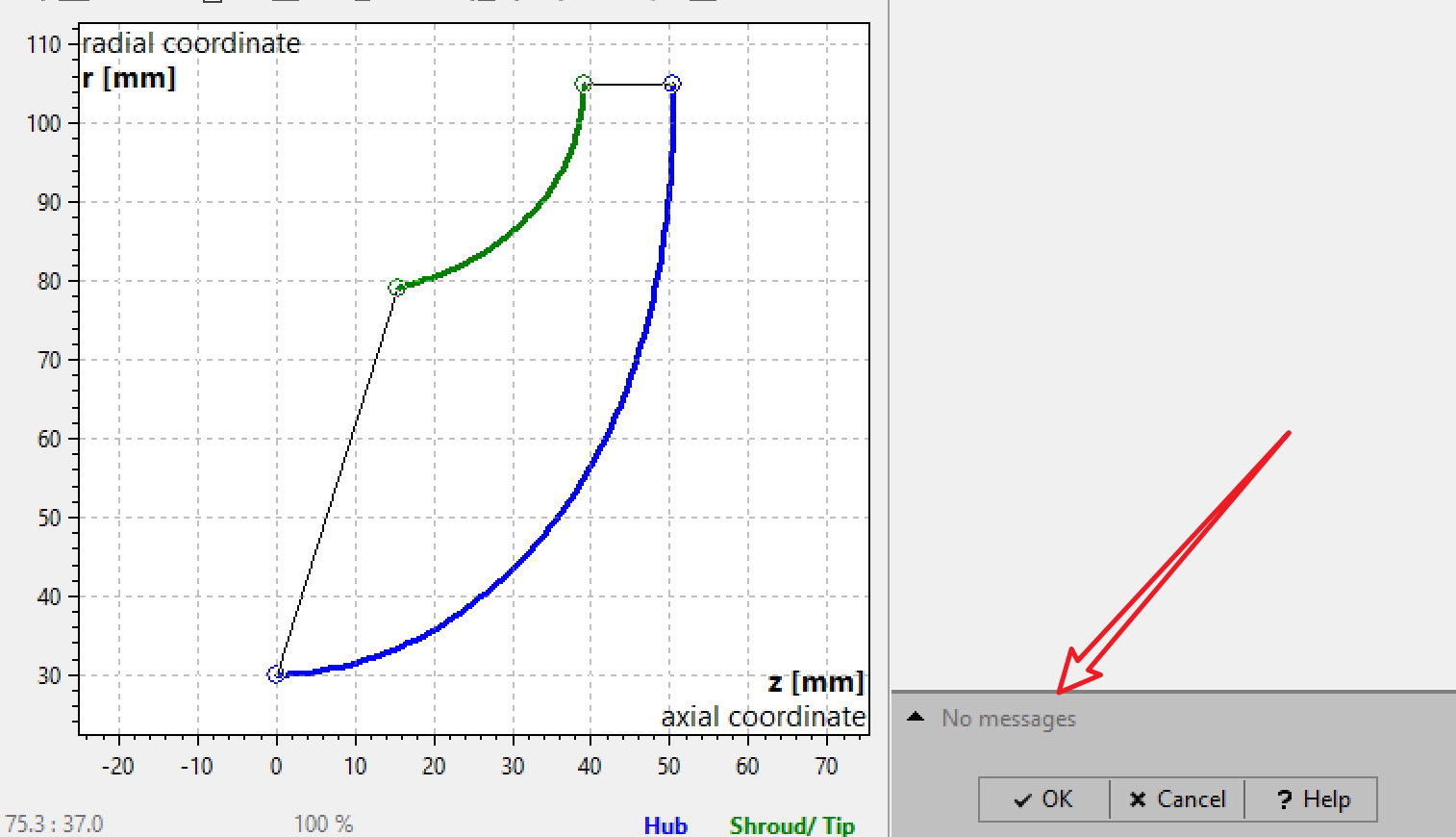

前后盖板都完成后，如果右下角这个位置没有明显的报错的话，就可以切换到Blade栏进行下一步了

在Blade栏中我们需要指定叶片的位置和大小，因为有副叶片，所以还需要勾选“Splitter Blades”前面的框

这里有个很重要的知识点，勾选Splitter blades后叶片数我们要做出修改，这个叶片数指的是主叶片加上副叶片后所有的叶片数！

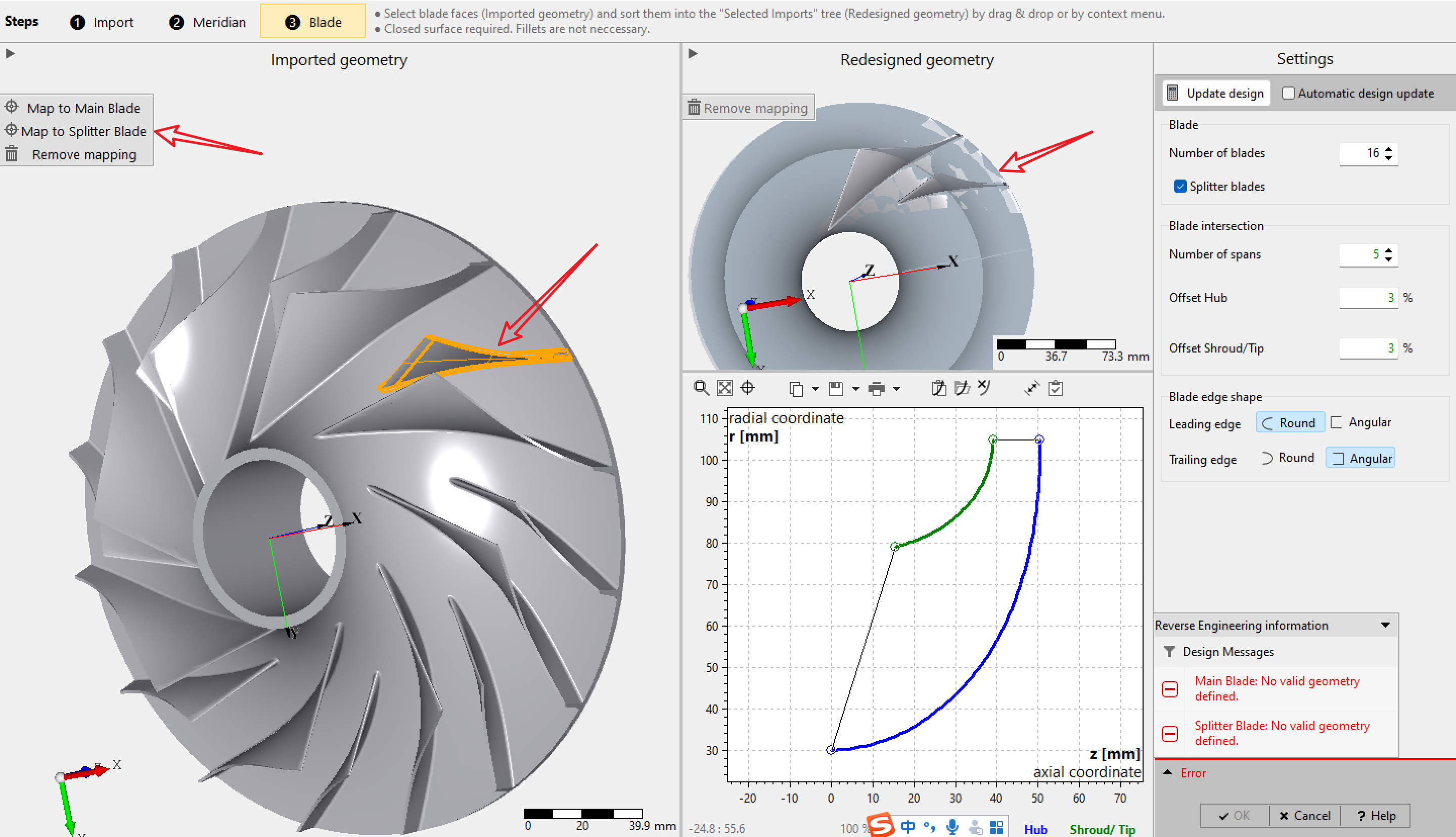

那接下来就是指定主叶片和副叶片了，选中某个主叶片上所有的叶片表面（已经定义成为shroud的面不需要选择），包括圆角也是要选择的，点击“Map to main blade”按钮

接下来选中某个副叶片上所有的叶片表面，包括圆角也是要选择的，点击“Map to Splitter blade”按钮

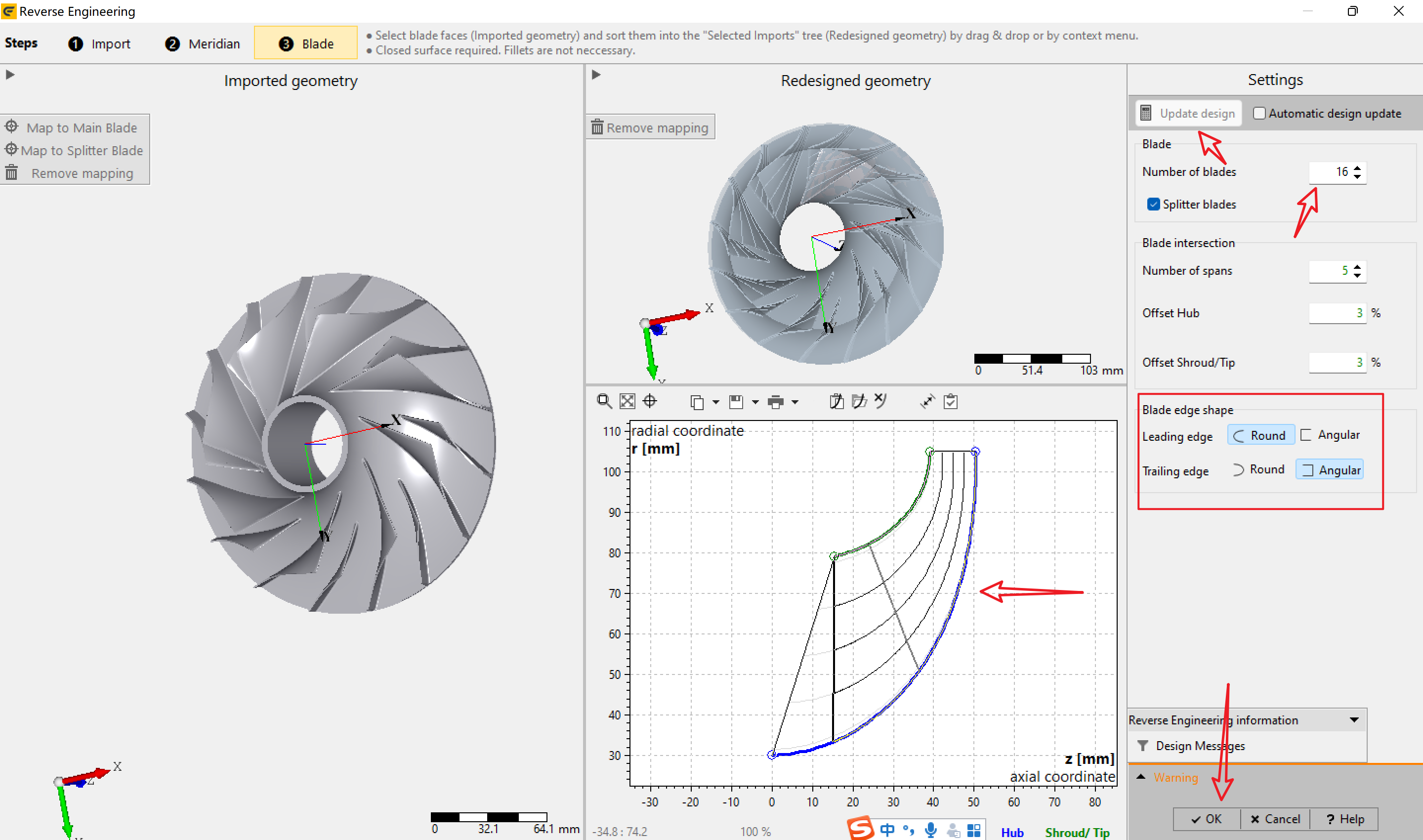

这样就定义完成了，点击Setting栏的：Update design按钮更新数据给Cfturbo，等到下方的OK键成为黑色可点击后就完成了，点击OK进入设计页面！

真漂亮哇!

右键Active激活项目就可以编辑了

Over！
