文章标题所述前处理特指SpaceClaim,网格划分特指Ansys mesh!

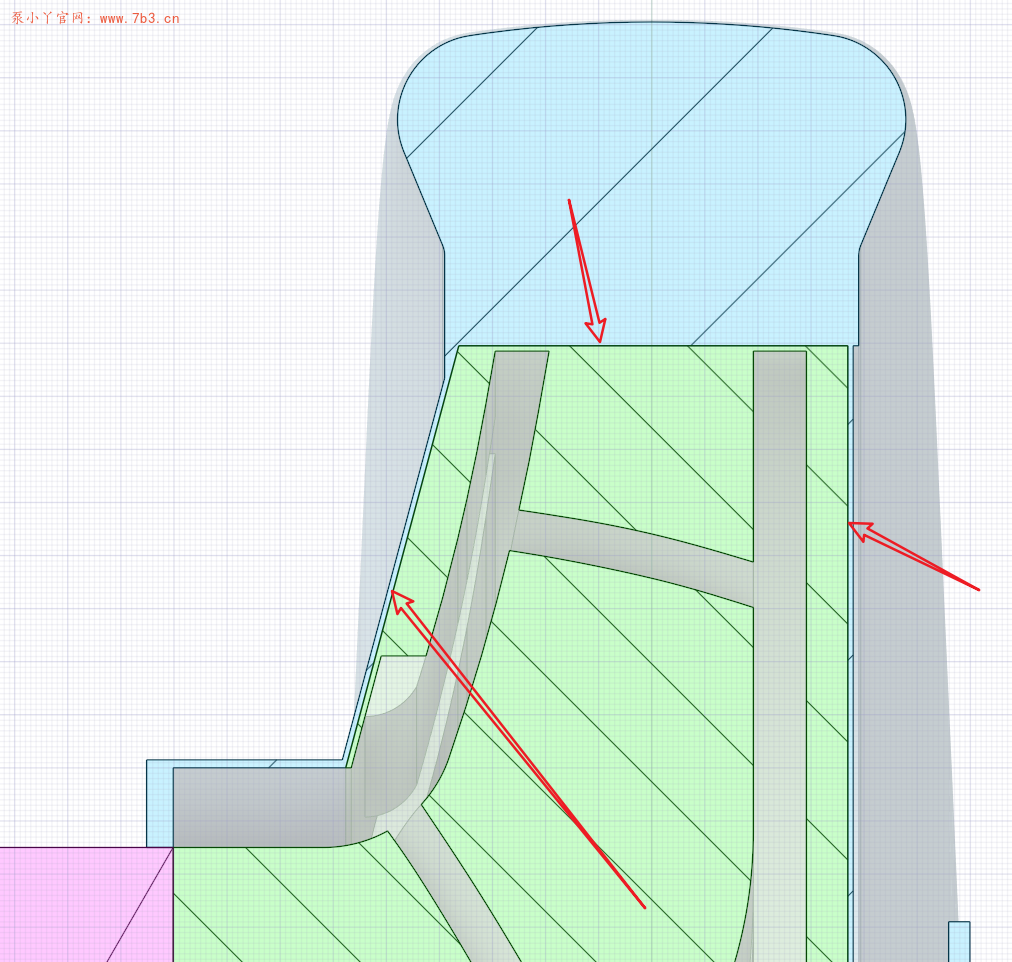

对于离心泵的前处理,稍微麻烦一点的操作就是对模型内部表面做NS命名,比如考虑了前后盖板间隙的流体域,蜗壳与叶轮的3个配合面就在模型内部,我们直接选不到的位置,如下图所示:

前处理及网格划分内部面选择小技巧
前处理及网格划分内部面选择小技巧

1.SCDM中实操

我们首先想到的是利用剖视图来选取内壁面,但是很遗憾,SCDM并不支持在切面视图下选择面,这条路走不通!

前处理及网格划分内部面选择小技巧

所以只能采用另外一种办法,那就是隐藏大法,把外部壁面先隐藏,再选择内部表面,这肯定行。但是咱们不能直接选择面然后隐藏,默认隐藏指的是对模型进行隐藏,下图中这俩按钮就是错误答案

前处理及网格划分内部面选择小技巧

正确的操作是选中需要隐藏的面后,右键点击“面-隐藏图面”就可以了

前处理及网格划分内部面选择小技巧

内壁面尽收眼底。边界命名定义完成后可以右键显示所有表面就行了。

前处理及网格划分内部面选择小技巧

以上就是SCDM中的基本操作。

2.Ansys mesh中实操

Ansys mesh中这个功能也很常见,它既可以用来做边界的定义,又能用于局部网格尺寸的定义,所以这里就不得不夸一夸Ansys mesh了,即便是切割模型的情况下,也可以选取内部面。

先说模型切割,左下角切换到Section Planes栏,鼠标左键单击New section plane按钮,然后在右侧模型上按住鼠标左键拖动绘制切割线,就可以任意切割模型了

前处理及网格划分内部面选择小技巧

切开之后就可以鼠标点选内部表面了

前处理及网格划分内部面选择小技巧

如果是要用于Part定义,选好面后右键选择Creat named selection按钮即可!这是Ansys mesh中边界定义的玩法!

前处理及网格划分内部面选择小技巧

对于网格局部加密,也很好用,尤其对于多级泵,我们对每个叶轮都单独定义了interface面或者说wall_blade_yp这样的part,如果数量很多,那我们利用Name selection去选择要加密的位置就需要插入很多个Face sizing,所以图省事切开模型全部选中可以减少相当多的操作,且不会漏选。比如下图这种位置的局部网格加密,就可以这么干!

前处理及网格划分内部面选择小技巧
前处理及网格划分内部面选择小技巧

当然Ansys mesh中也有面隐藏的功能,选中需要隐藏的表面,右键点击Hide face即可

前处理及网格划分内部面选择小技巧

以上就是本次水文,祝大家马上跨年假期快乐!
