小丫毕设做的是水平中开的双吸泵，所以那就先从最基础的吸水室开始说起。
如上图所示，这是一个经典的半螺旋形吸水室，从红色箭头所指的方向可以看到一条虚线，虚线两侧与实线各有一个圆角，它们分别代表什么含义呢？
问题1：为什么会有这条虚线以及这条虚线的含义
单独从吸水室水力图中确实不容易看出他的作用，我们不妨将它与压水室合二为一，从下图可以看到当吸水室与压水室靠旋转中心重叠时，在吸水室位置出现一条深黑色的曲线，它是压水室第6-8断面的外轮廓线，而这条吸水室中表达的虚线，就是靠偏移这条6-8外轮廓线得到的！
那么你可能会问，为什么会有这个结构，我们继续向下看

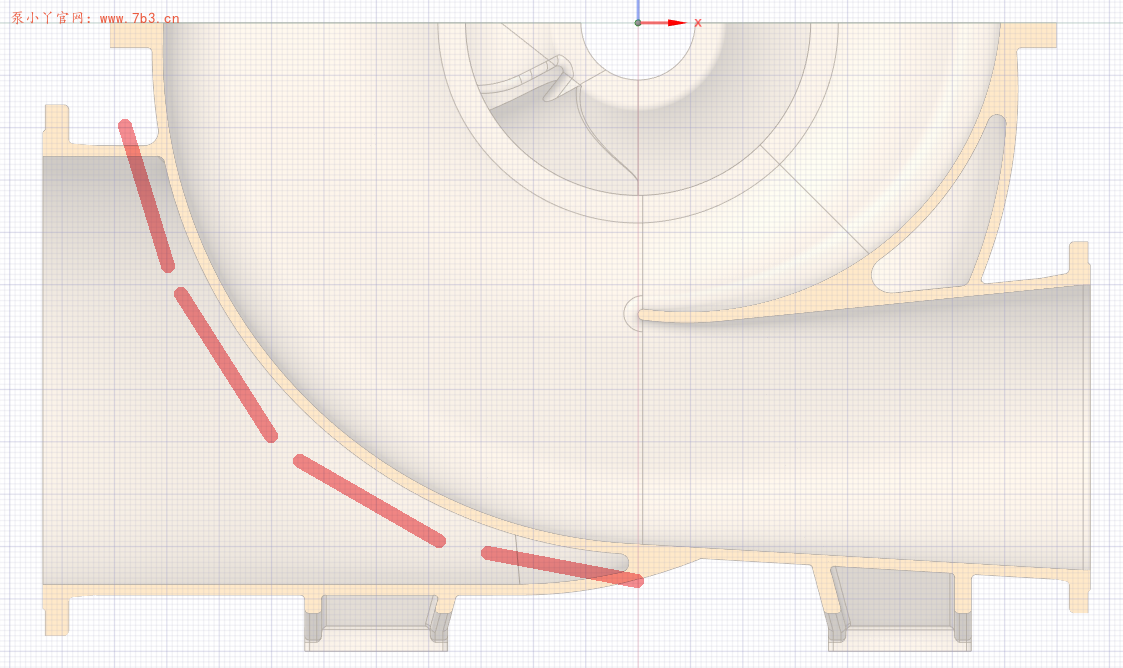

图中箭头所指的位置即为吸水室与压水室相贯的位置，根据我们朴素的认知，吸水室与压水室内的流体应该是互不打扰的，所以这两部分流体域之间必然需要一道墙将它们分隔开，此时压水室的外壁承担了这部分工作。所以我们在吸水室水力图中看到的那条虚线，实际是压水室的外轮廓（也即压水室的壁厚），所以他才能如此均匀。

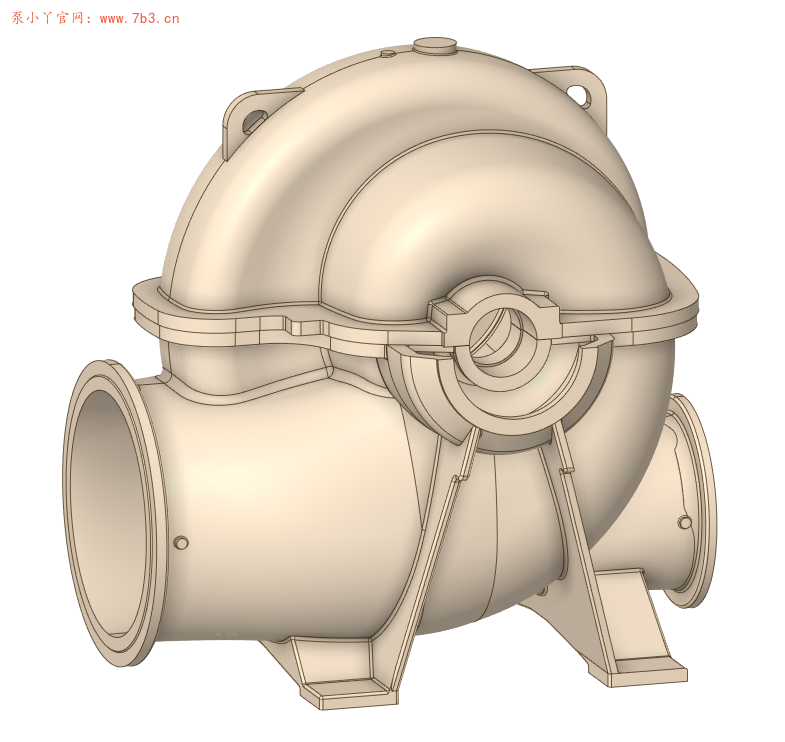

如果你看上图还没明白这部分结构，不妨我们上个三维图看看

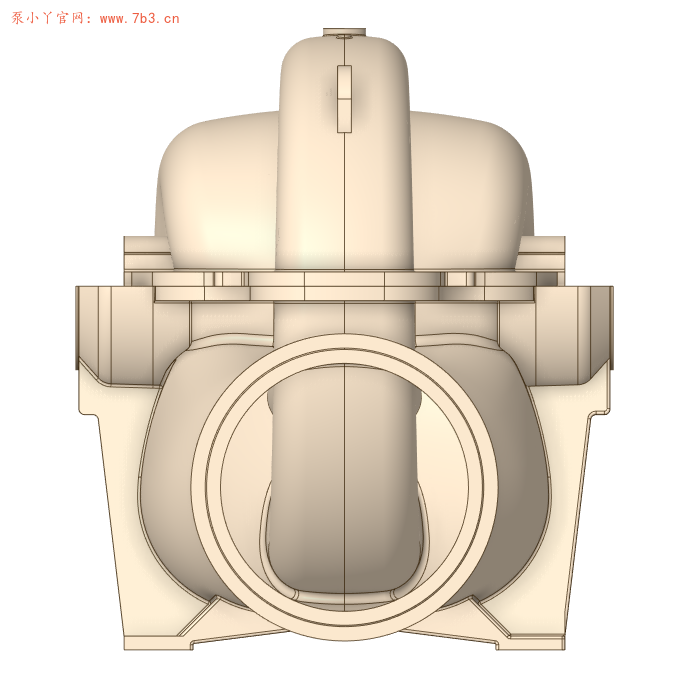

是不是从泵的进口看去，首先看到的是压水室的形状？再剖开看看
问题2：这个虚线该怎么画？可以随手撸一个？
No No No
上面我们说了，这条线不是随手撸的，是压水室的外轮廓，所以如果要画出这条线，需要先设计完成压水室水力图，然后再与吸水室对应起来后偏移厚度，这个厚度怎么来？
根据强度计算或者经验公式能够得到泵体的厚度，那么就偏移壁厚的距离即可，但是也有特殊情况！比如本文中你看到的二维图纸中的压水室外形。

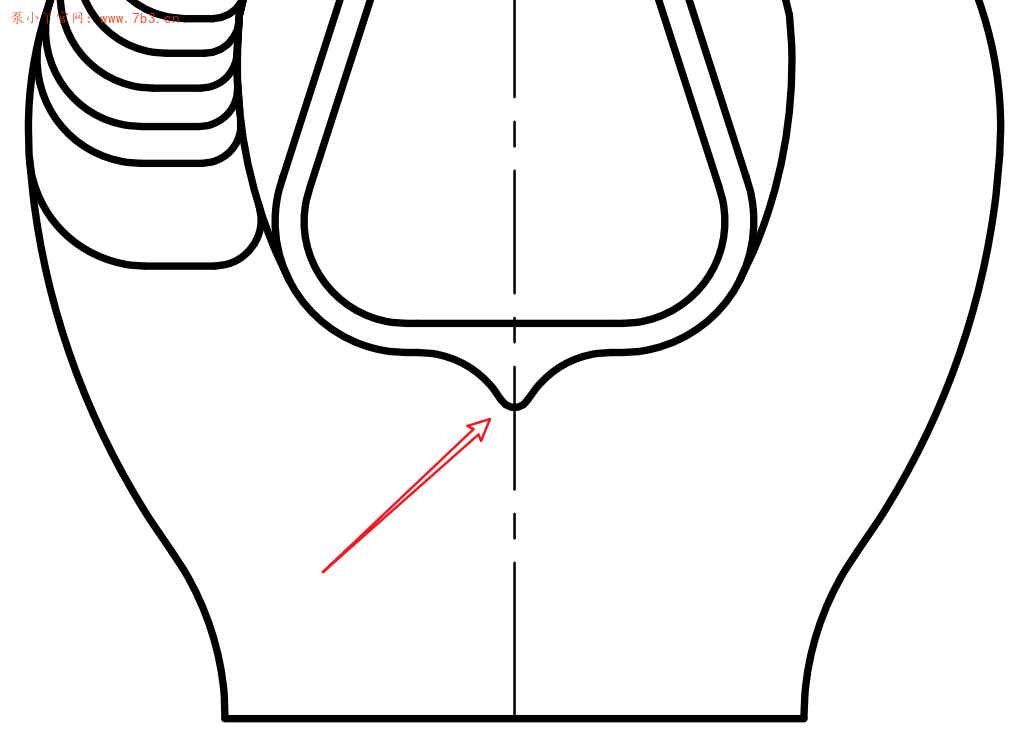

你看你看，他并不是一个均匀等厚的壁面哎，好气，竟然有个尖尖，所以你看它就不是简单的偏移壁厚的距离了吧，还多了小设计，这个尖角我愿称之为导水锥，可以很好地避免流体从吸水室进来后直接垂直撞在压水室外壳上造成损失，所以有了这个巧妙的设计。

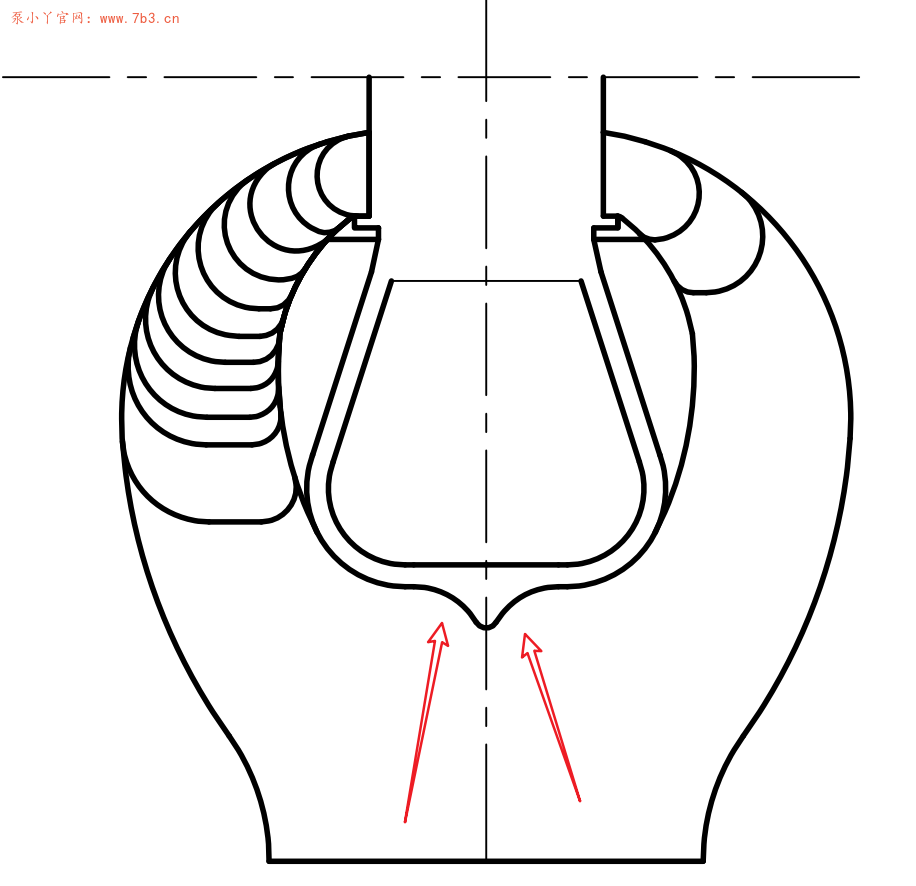

当然，它只会出现在与流体接触的部分，所以只有下图红色标记部分才会有这个设计。其余部分与空气接触，不需要！

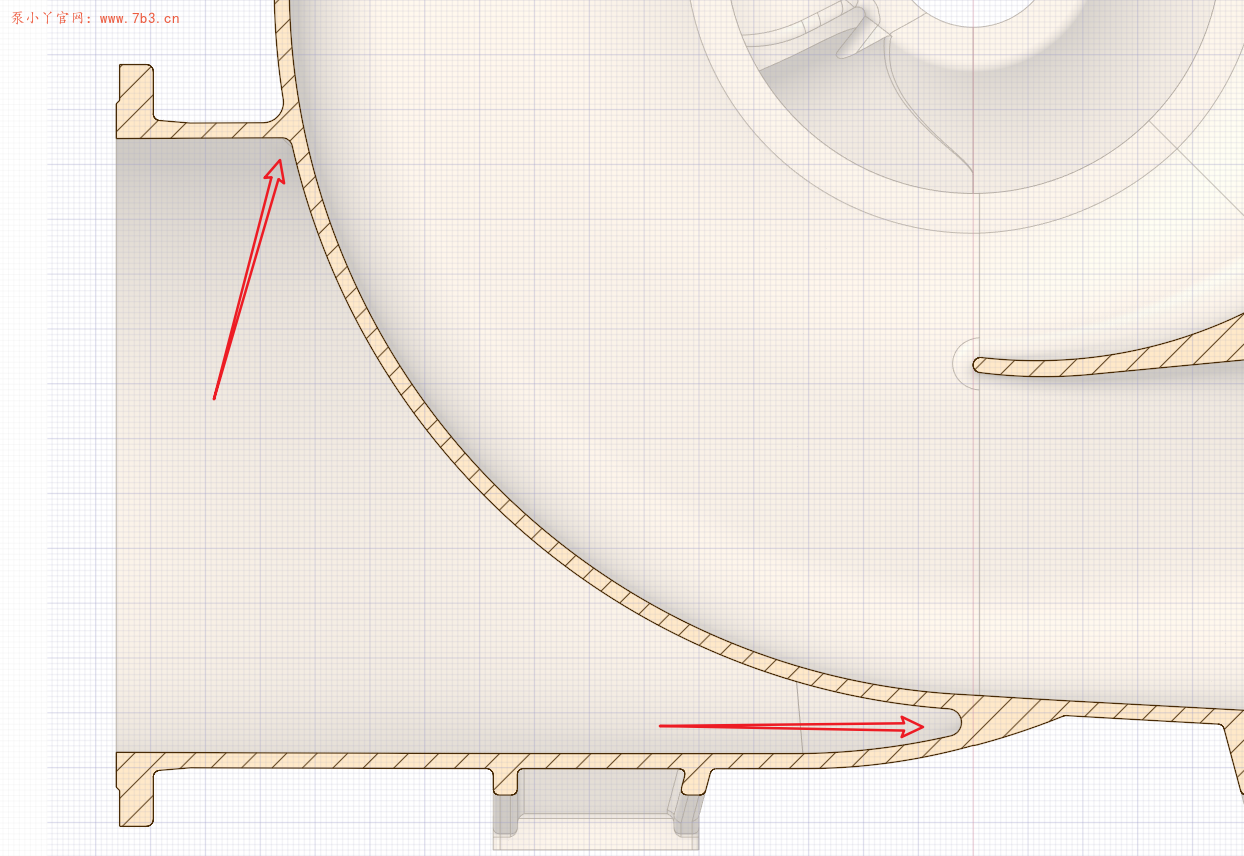

问题3：那俩圆角代表什么？
就是个铸造圆角啦！
