今天要分享的还是双吸泵吸水室，只不过因为管口方向的原因，这是一个准螺旋形的吸水室，我们先不讲这个图纸是怎么绘制的，我们先来了解图中的一些结构表达方式及建模方法。

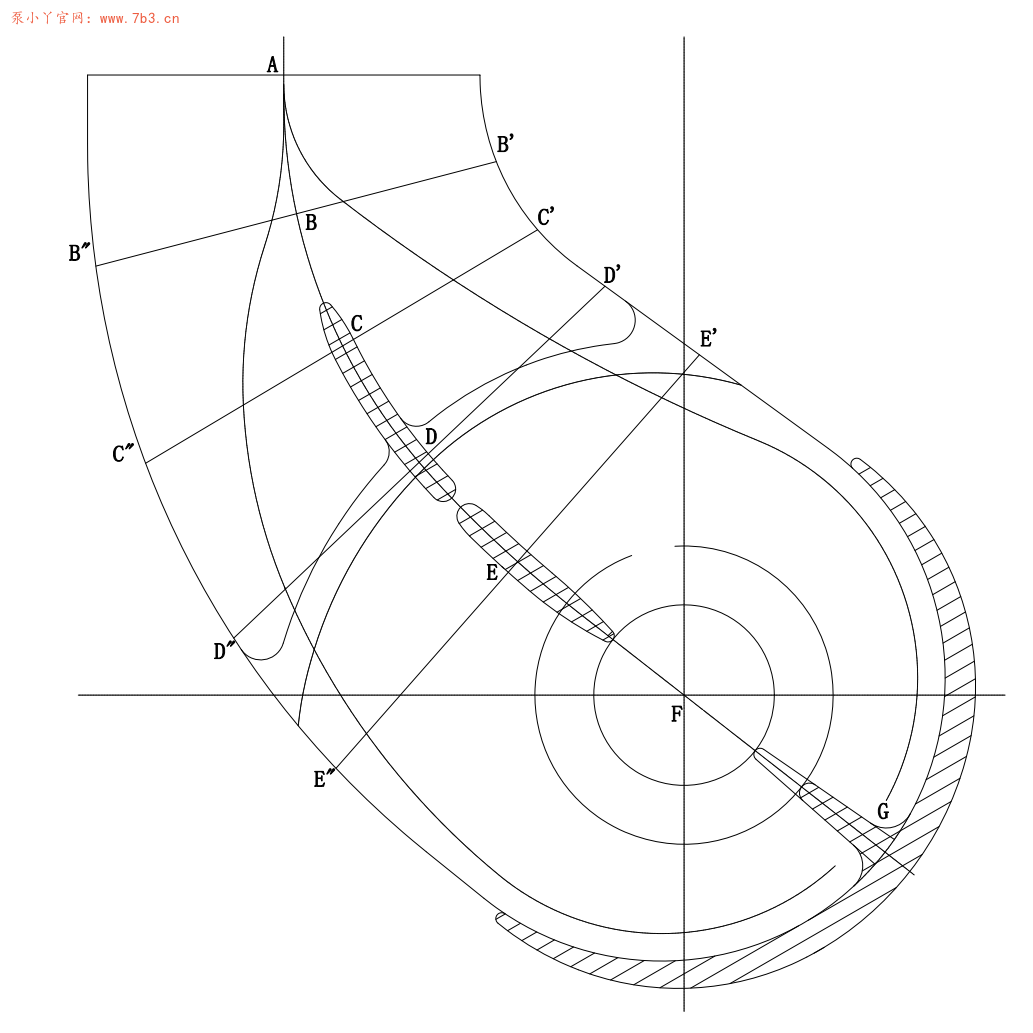

如上图所示，这便是一个经典的准螺旋形吸水室。先来区分一下半螺旋形和准螺旋形：

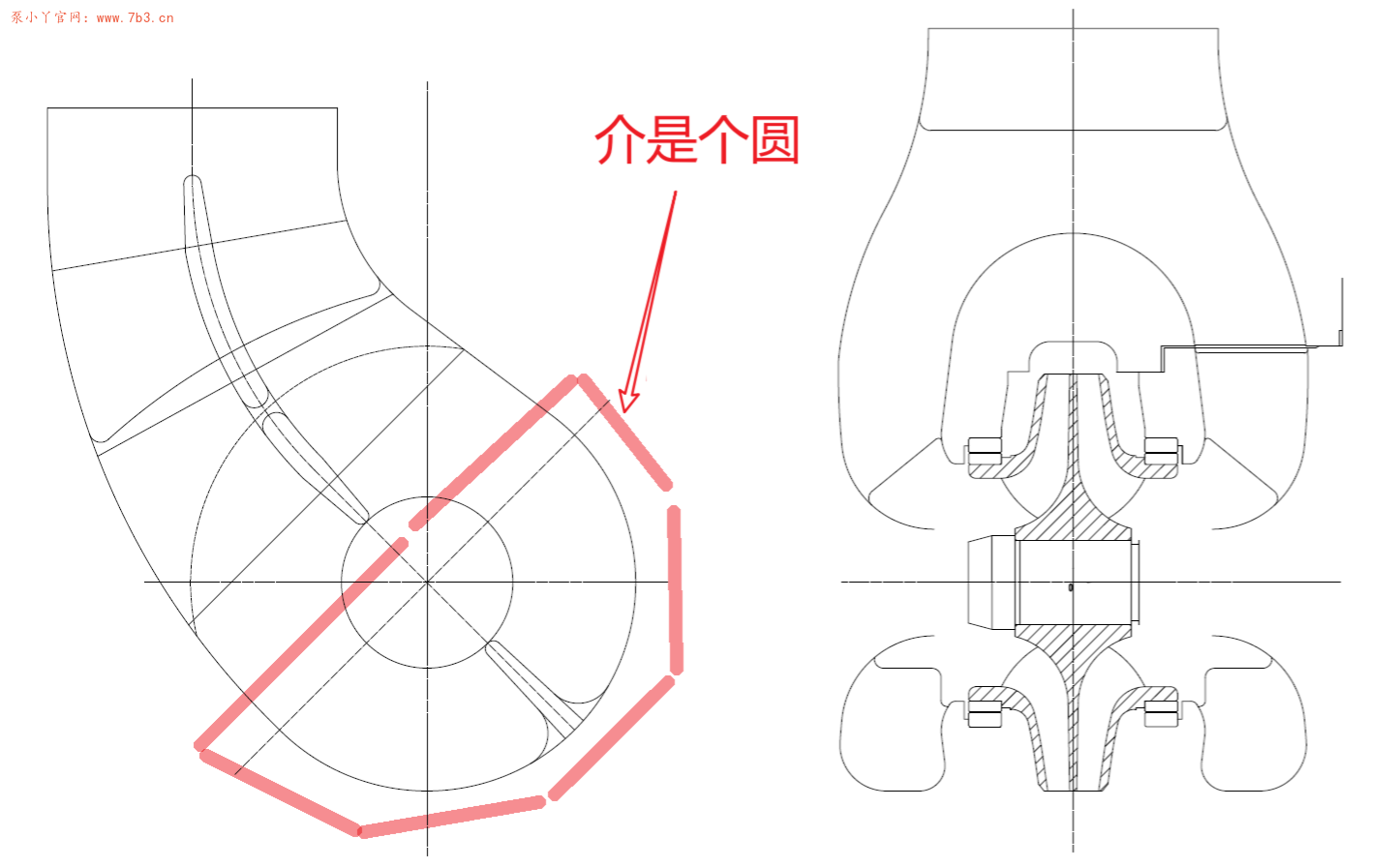

准螺旋形：

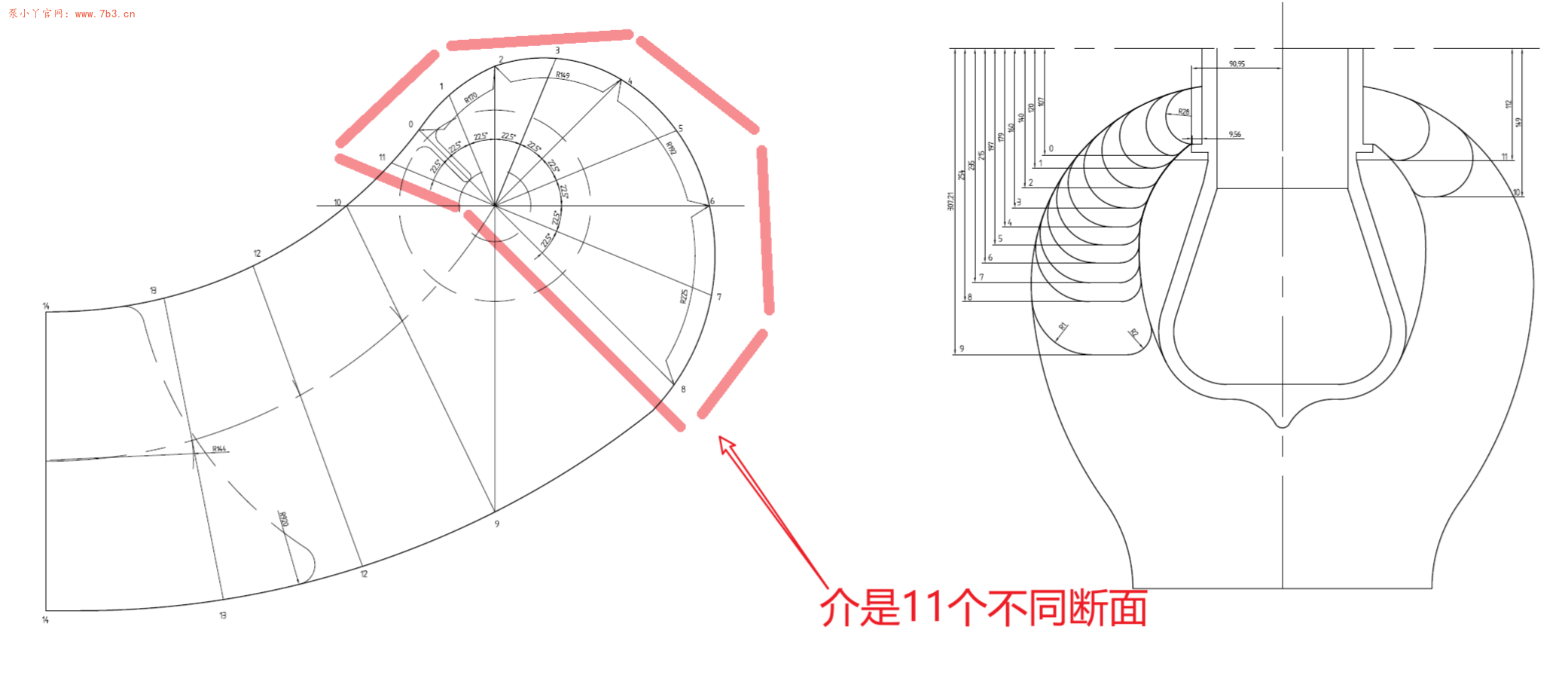

半螺旋形：
这不是我们今天的重点，我们的重点有2个！

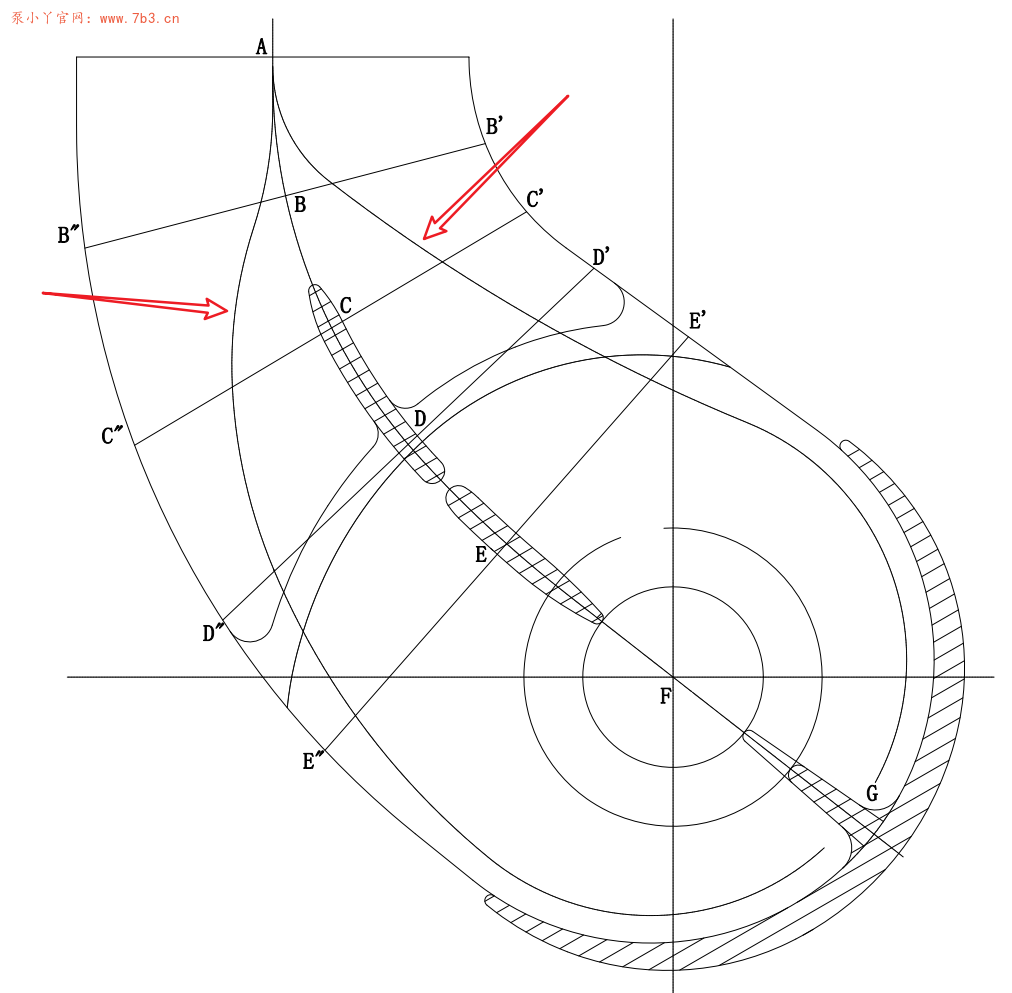

问题1：图中两条曲线代表什么含义？它是怎么画出来的
是的，我猜你说的就是这两条曲线，从泵进口环绕吸水室走了完整额一圈，九九归一了。是不是特别像个拉链，将吸水室内部展示给大家看。
它是一条用来表达每一个断面圆角的连线！比如A断面是一个圆，所以他的圆角在正中心，从A-E甚至F断面的过程中，这个圆角是越来越小的，所以这条线才会由中间向两侧展开，最终在底部环形流道处圆角相等，所以才出现了和壁面之间距离相等的情况。

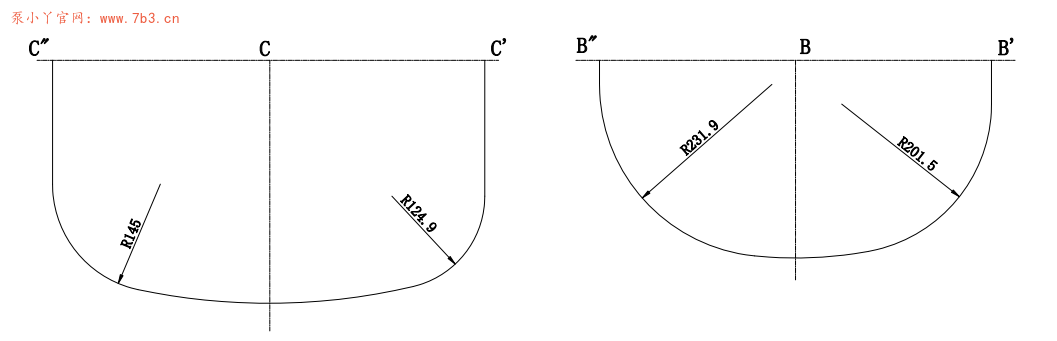

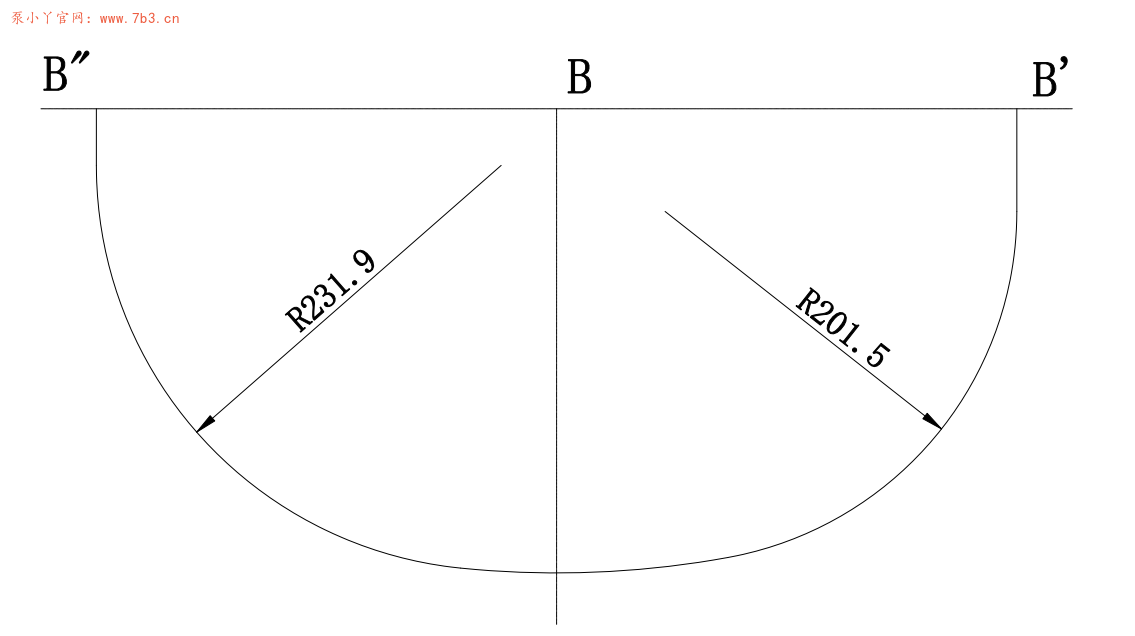

如果我说的还不够明白，那不妨我们来测几个点的数据就知道了。对于B断面，两侧圆角分别为R201.5和R231.9

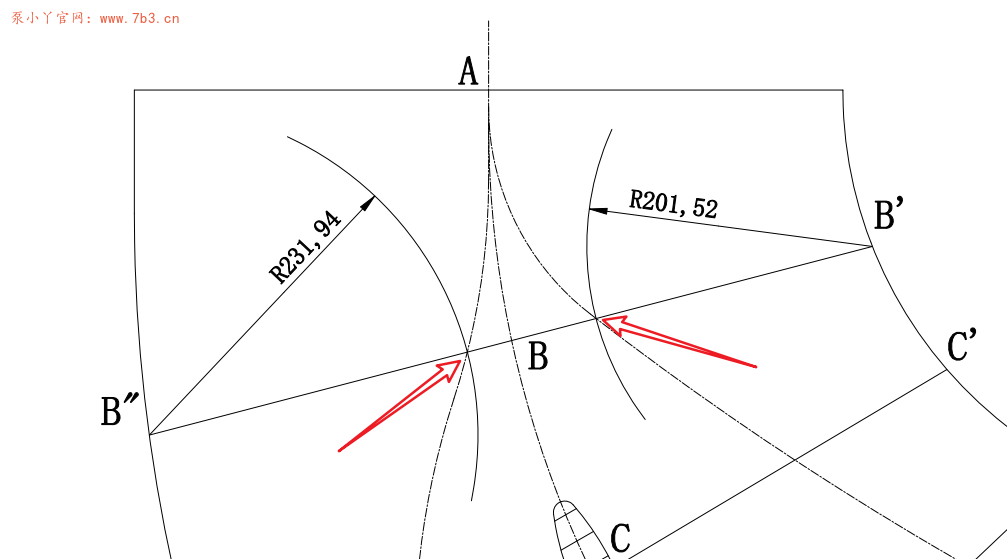

那么我们在主视图中量取这条曲线与B“和B’的两个交点的距离，就能很容易看出他们的关系了。

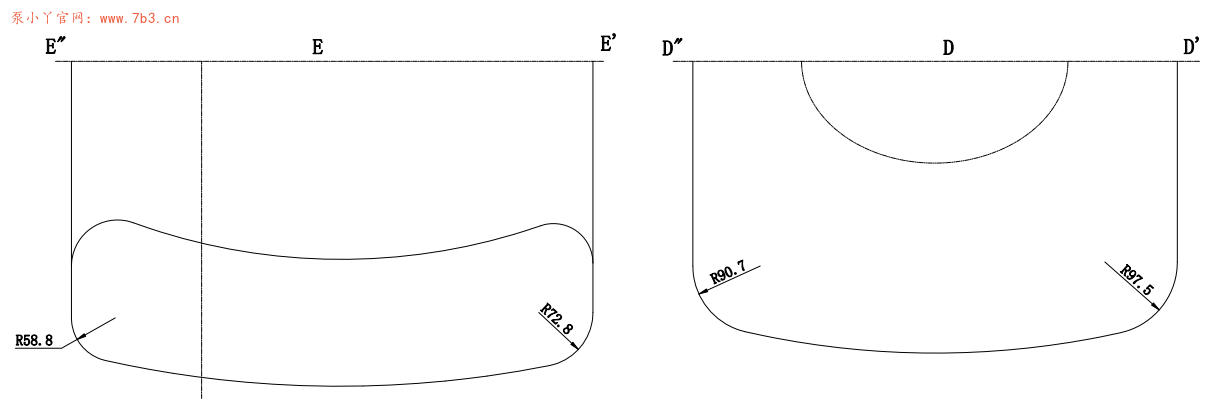

当我们把所有这些数值都体现在图纸上后，其余数据也是完全对应的！
最后你会发现为什么35那个圆角都一样？且看下图！
回到问题本身，有了这些圆角的数值，我们就可以确定这些交点的位置，从而绘制出这条圆角变化曲线！
问题2：画这条曲线的目的是什么？
这不是手拿把掐的，原来没有三维建模软件的时候，我们凭空想象这个造型吗？尤其是多个断面进行放样的时候，如果圆角变化不规律，就会导致形状突兀，影响美观，你知道的，不美观的水力模型那效率能好？所以这条曲线的终极任务是辅助工程师检查设计的好坏，尤其是检查断面圆角的给定是否合理，所以这也是水力设计中相辅相成的重要一环！
问题3：丫总，为啥按照你的教程画的这个吸水室三维图上没有这条圆角变化曲线？我看人家都有！

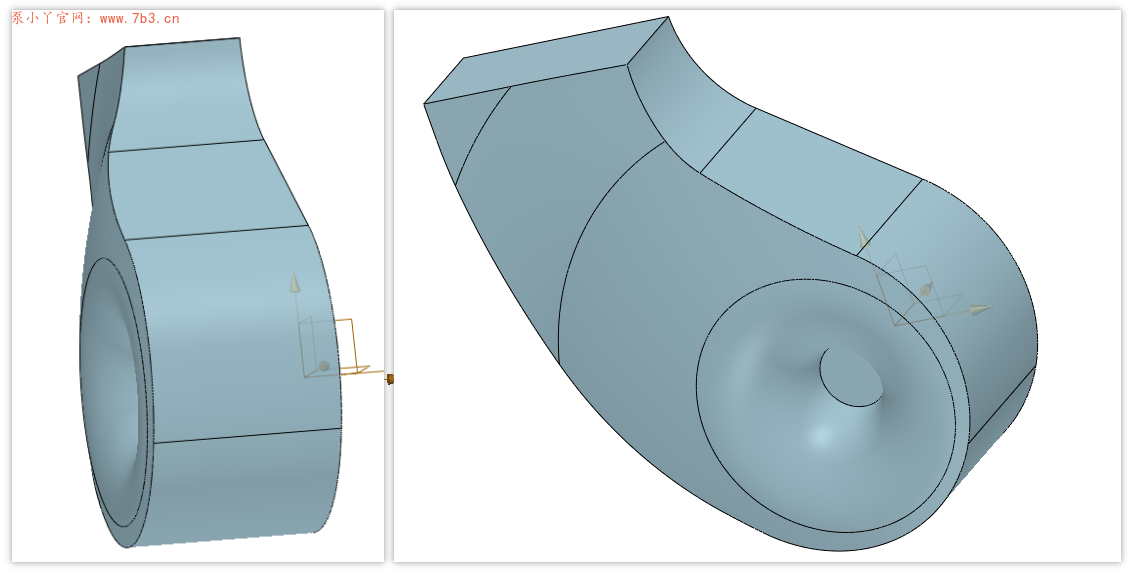

想必你看的是我录制的这套视频，看下图，确实没有这条引导线哎，光秃秃的。
再看有这条引导线的模型
答案也很简单，且听我慢慢道来！
首先，这是不同建模方法造成的后果，先来看上图没有引导线的画法，
Step1：画出环形流道
Step2：边界混合得到前半段
所以在这个过程中我们直接利用各截面的形状做了放样，所以造就的曲面也是完整的，并不能体现出圆角型线！
那么怎样才能在三维模型中得到这个曲线呢？我们继续

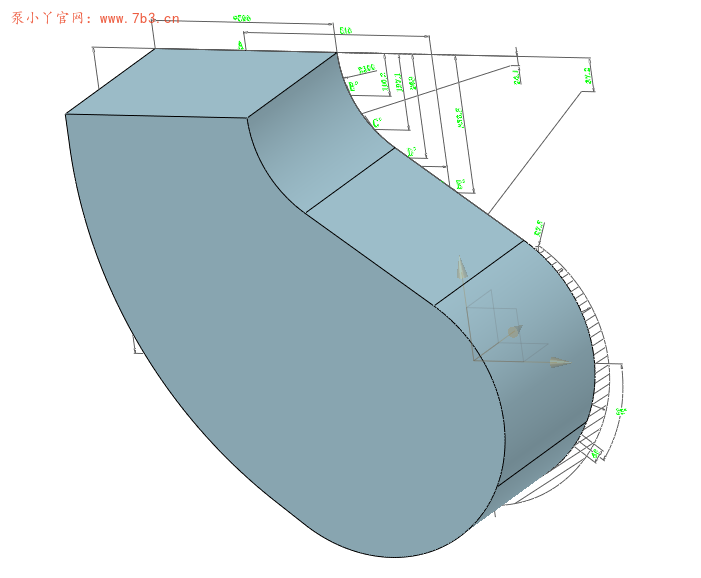

Step1：拉伸整体形状足够长
Step2：旋转切除
Step3：整体倒变圆角
你就说这圆角渐变线来没来吧哈哈！（需要格外注意，这里步骤并不完善，仅做演示，非有意误导！）
今天就先讲到这儿，下一篇继续讲吸水室。
