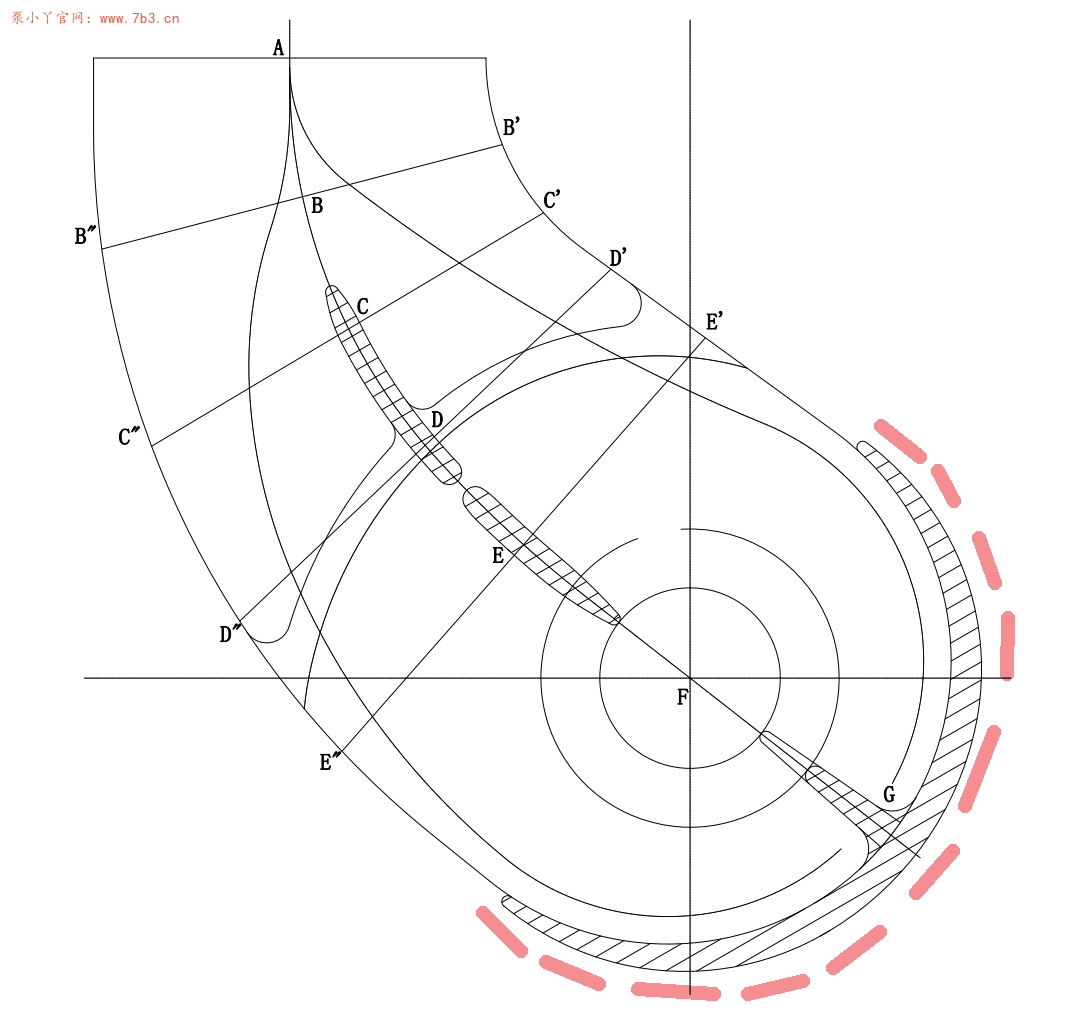

接着上一篇我们继续聊，还是那张双吸泵水力图
上图中红色区域包裹的这部分阴影面积，是不是在一般的吸水室水力图中很少表达，那么它代表的是什么？为什么需要在水力图中有这一部分固体结构的表达呢？

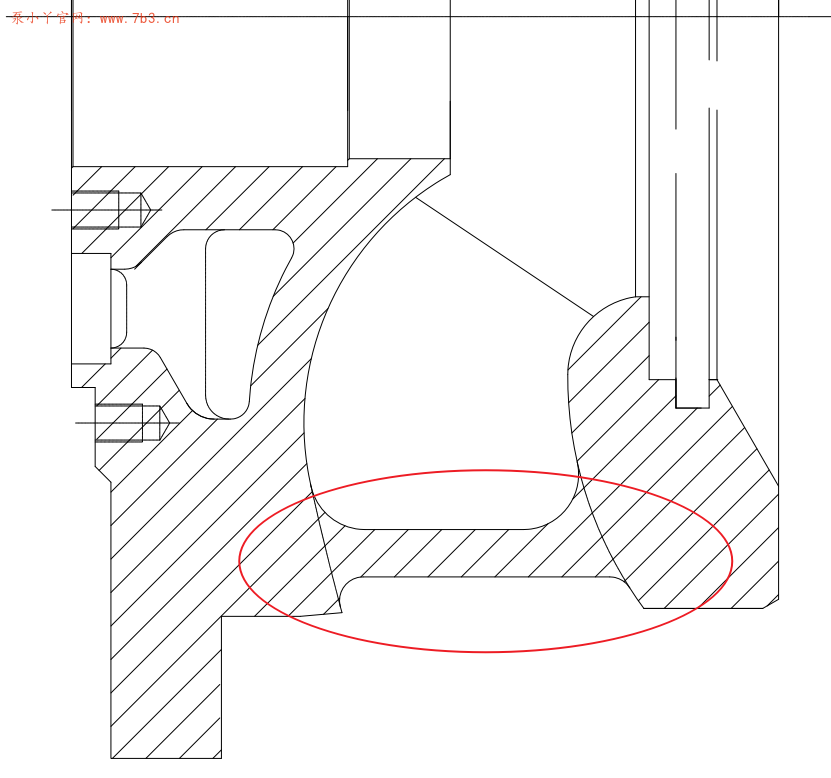

我们不妨先看看泵盖的加工图，从下图中可以看到红色圈注的部分是我们今天要解析的内容，为什么好好的一个泵盖要在流道外侧整一个缺口？如果把这个缺口补上，能不能用？会存在什么问题？这是我们要了解的问题。
首先根据最近几期更新的内容，我们知道了双吸泵BB2的泵体与泵盖共用的是一个吸水室，他们用一个圆分开后就是单独的泵体和泵盖，那么很容易我们能理解，要想画这个泵盖的三维图，那么首先肯定是需要先把水体部分画出来的，然后从实体模型中扣去水体部分剩下的就是泵盖壳体了。

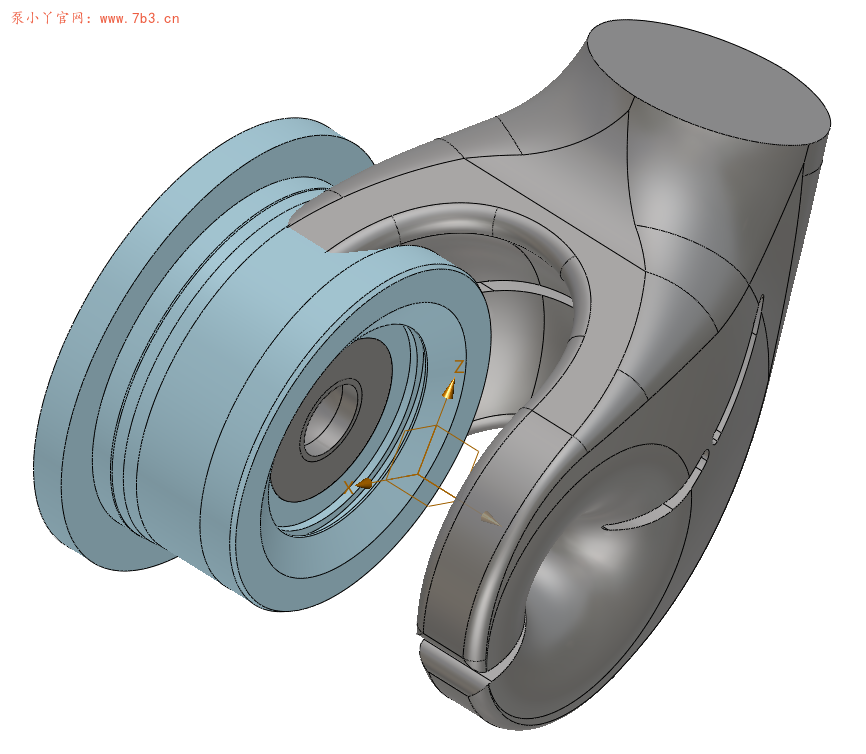

我们先根据泵盖的外形图旋转出实心的旋转体，然后再把水体部分对应放置（根据定位尺寸和方向）
可以看到吸水室水体一部分浸到泵盖实体中了，我们对他做一个布尔运算，泵盖便成型了
此时我们是不是需要考虑一个问题，吸水室是不规则的形状，而泵盖实体是我们旋转出来的圆柱型，为了能够将吸水室的轮廓完全包裹在圆柱体内，我们圆柱体外径必然要取得很大，但实际水体部分占据了一小部分，剩余部分全部成为了壳体，见下图
是不是能明显地看到，我们泵体其他部位厚度也才20个左右，这个泵盖底部位置达到了50mm厚，从强度的角度来说，泵体20mm都能承受，泵盖20mm难道不够？所以肯定够啊，怎么办？整一个外科手术式切割，来一刀。切多少？本文第一张图中表达的就是这个意思哎，这个厚度，你不能布尔运算完成后剩多少就是多少，你得严格按照我要求的厚度来，多余的切掉就行了。
这才是我们的理想型！
切割后实际外观长啥样？不就是开了个槽去重了一下嘛！
总结
水力图中阴影部分实际为控制泵盖流体部分壁厚用，这样做一方面可以减轻铸件的重量，为制造厂节约成本，另外可以为这台设备的组装、检修降低难度，毕竟减去这部分重量有可能就能2个人抬得动了，不然现场还得用链条葫芦起吊！

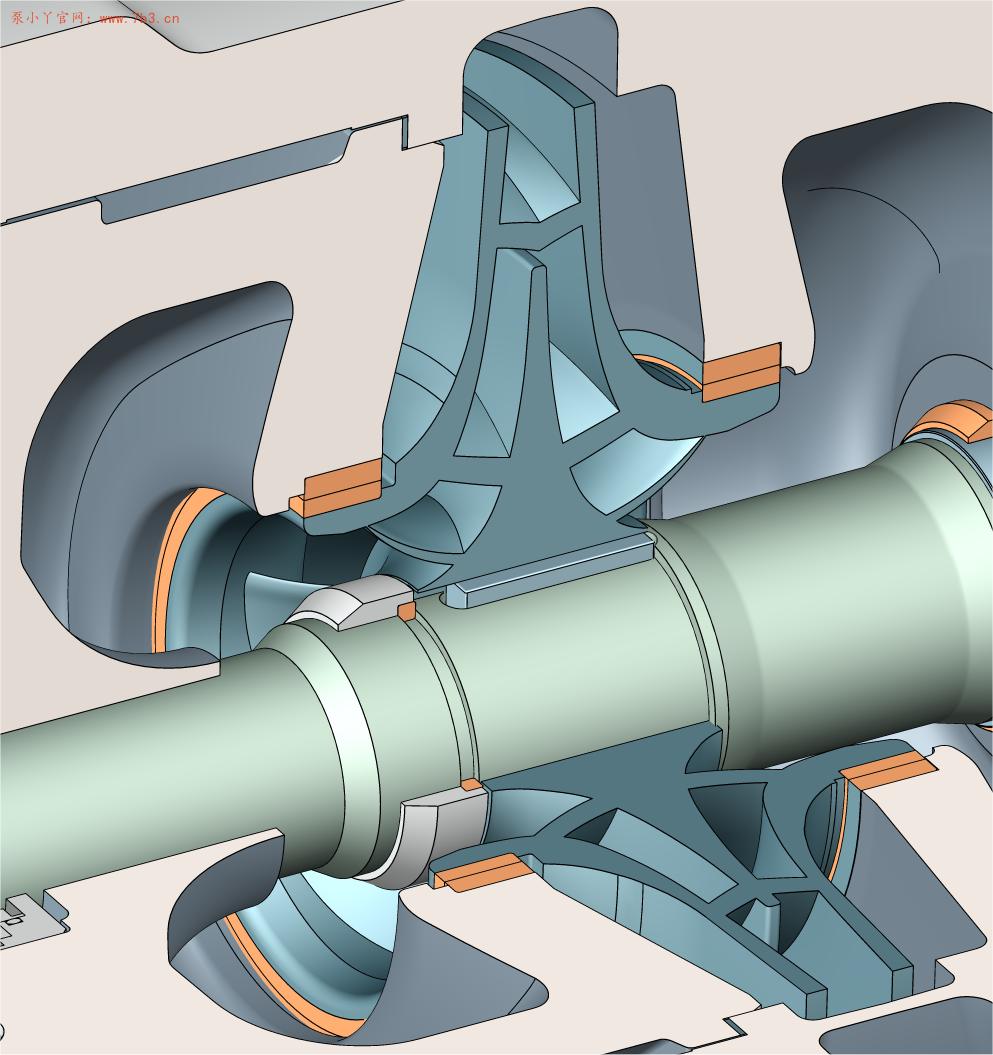

下面是某知名外企渲染的BB2剖切面视图，可以看看这台泵内部的一下结构布局。讲真我很喜欢这种渲染风格！毕竟好看才是王道。
以上就是今天的内容。
