泵水力设计碎片知识：5.双吸泵泵盖隔舍识图及建模

继续来看双吸泵吸水室的水力图和泵盖结构图。从前面的解析中我们了解了吸水室的结构以及水力图与泵盖加工图之间的关系，今天我们来看看另一个小细节：泵盖上的隔舍。

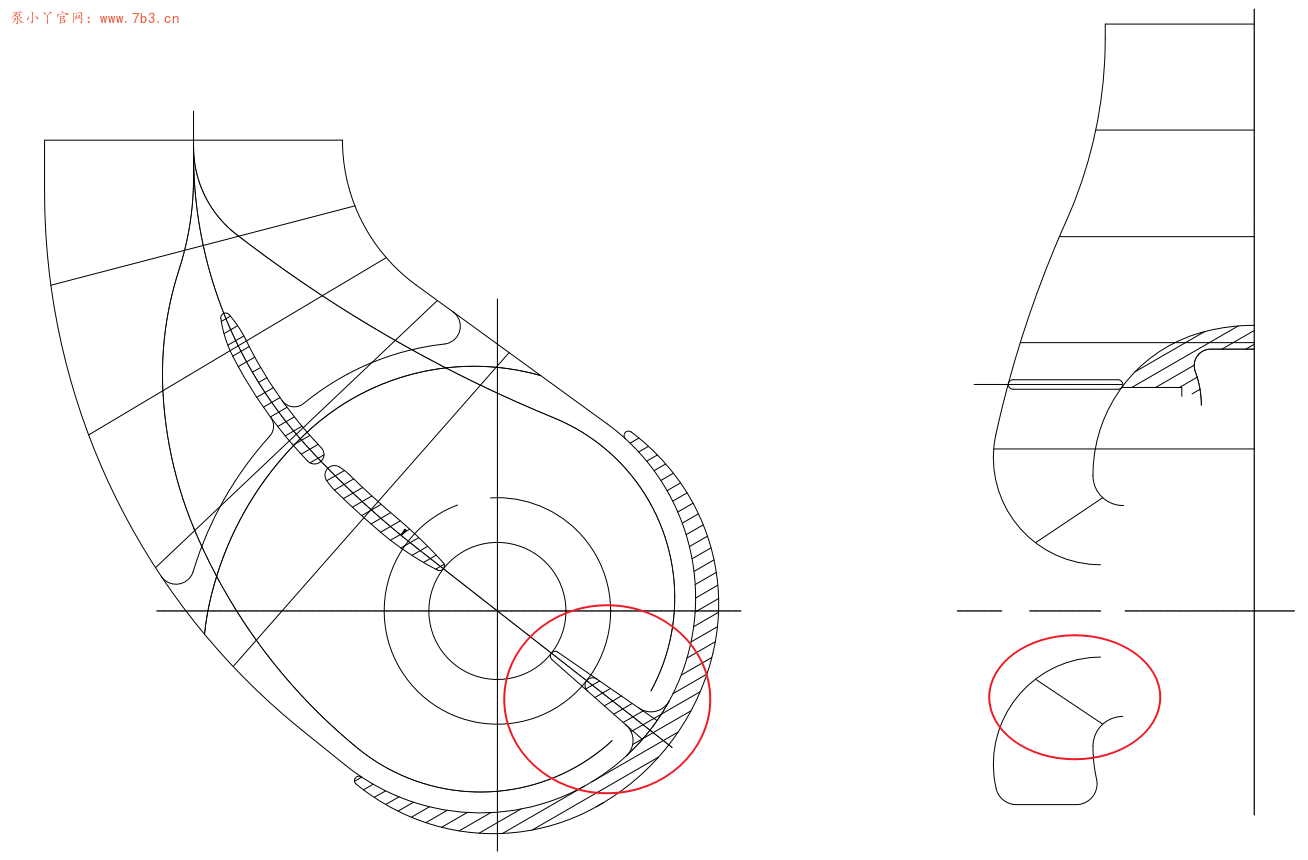

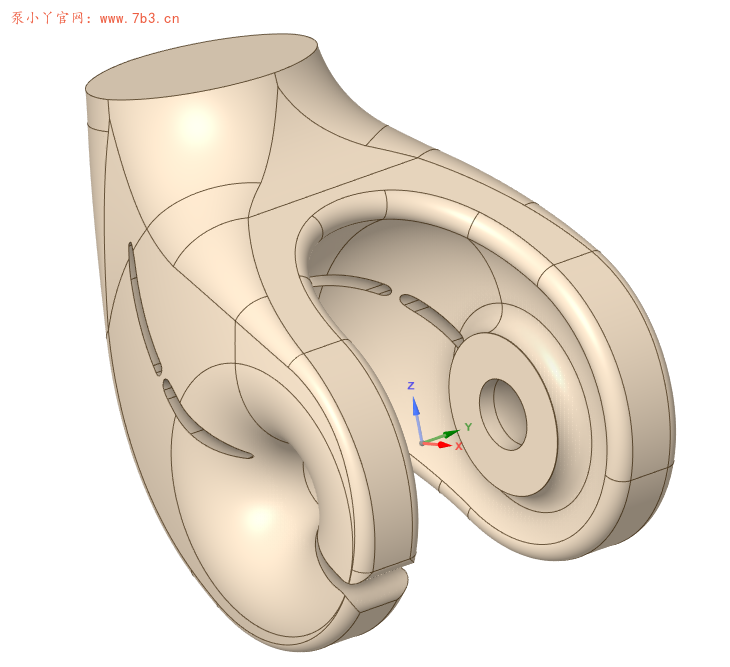

如前所述，我们要讲的是上图中红色标记的位置。

对于顶进的准螺旋形吸水室，隔舍位置一般布置在右下角45°的位置处，因为随着中间导流板的引导，流体从进口分流，沿着上下两侧汇入叶轮进口，此时底部的板可以起到消除和减少流体涡流、强迫流体改道以降低能量损失的作用。

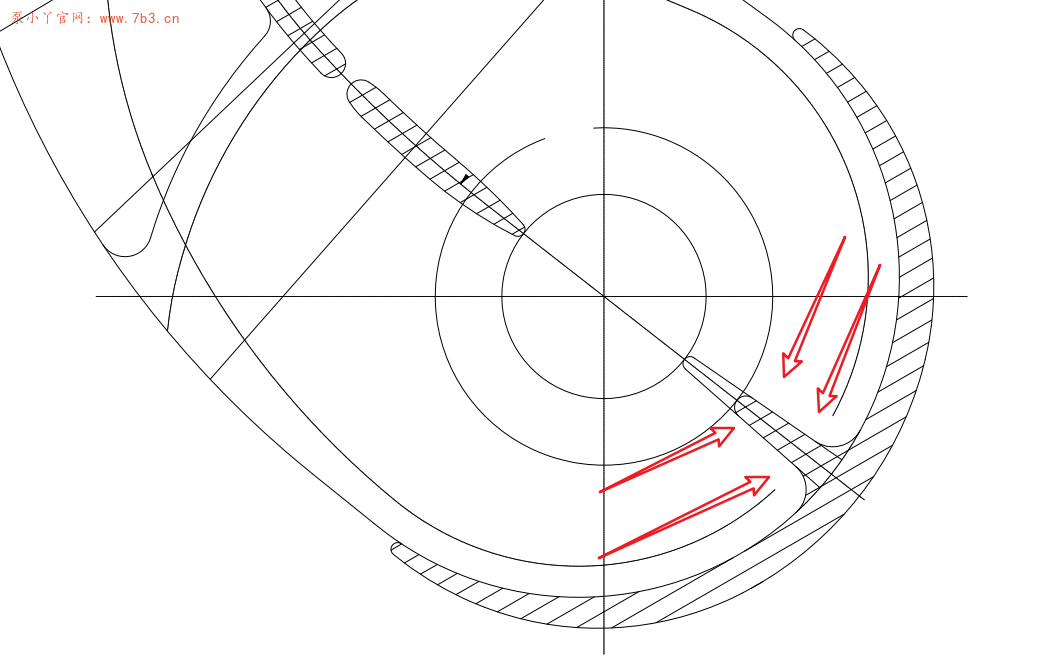

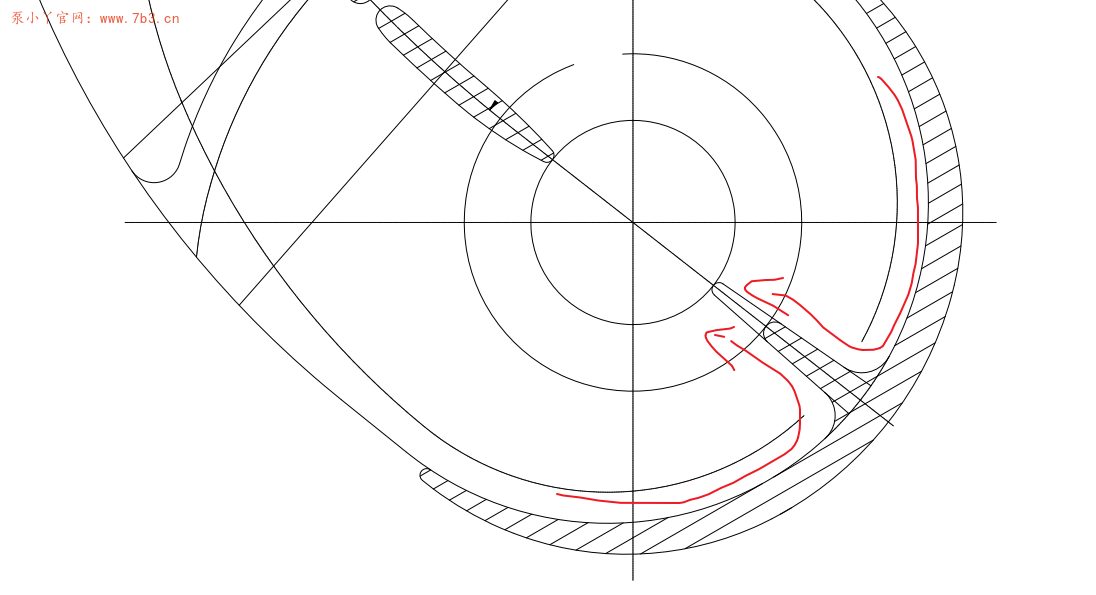

想象一下，如果没有这块板，流体进来后势必会在相遇，由于没有阻碍，所以两股流体在此处撞击，这样一来不仅损失了能量，还产生了气泡，这对泵的汽蚀性能也是有坏处的。另外一方面，有了隔板，引导流体更顺利流入叶轮，使速度的方向从径向改变为轴向，创造了无预旋的入流条件。

对应CFturbo中的Pre-swirl预旋设置，我们通常认为来流角Flow Angle 等于90°即垂直于叶轮进口面时是最理想的最好的状态，尽管真实的复杂流动一定存在预旋，我们还是尽可能消除它，那么采用的最常见的办法就是消旋板。

消旋板一般布置在单级单吸悬臂泵的进口处，或者双吸泵的叶轮进口处，再或者多级泵每一级叶轮前，总之都在流体进入叶轮前的位置。

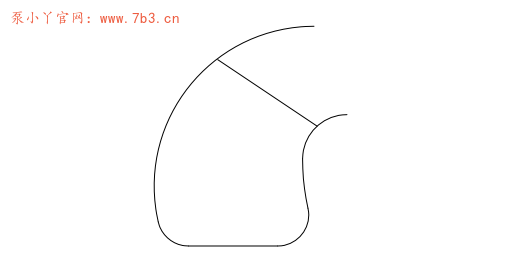

回到正题，从上图中看到该消旋板的形状并不是直接拉伸成型的，而是一个倾斜的形状，这是我们今天要了解的知识。

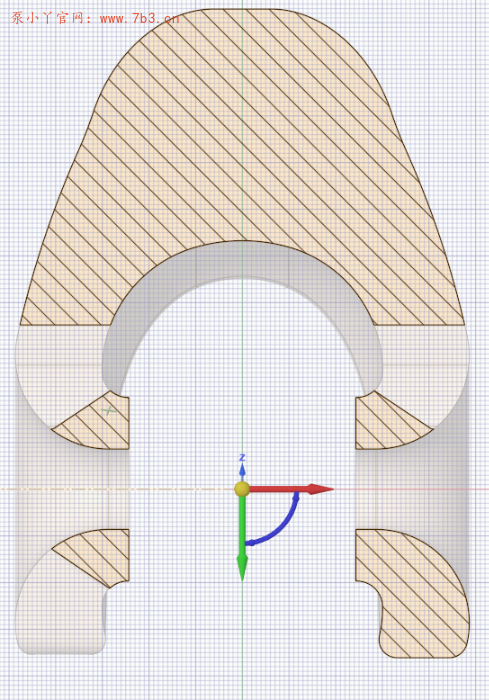

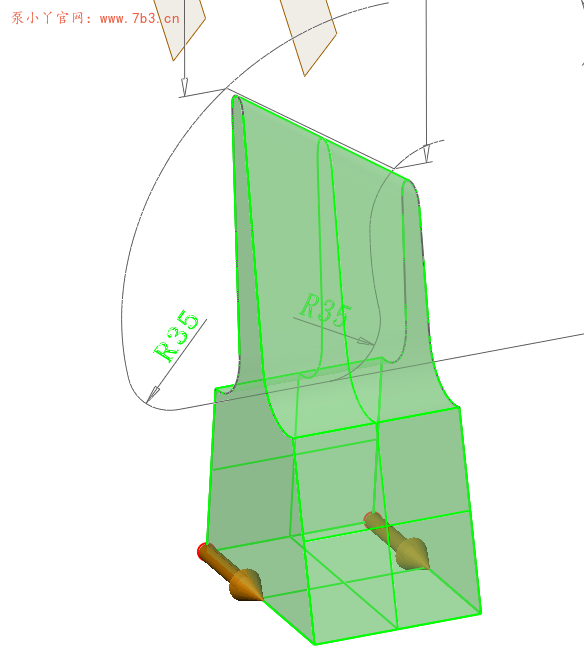

按照常规的做法，我们直接拉伸一个水平方向的，然后斜着切一刀切出这个形状行不行？答案是不可以！我们来看看错误的展示：

可以看到斜切的消旋板并不符合图纸的设计，首先厚度不符合尺寸要求，另外倾斜切割导致圆角部分处理的不好，所以我们建议这里用分断面放样的方式来处理这个隔舍。

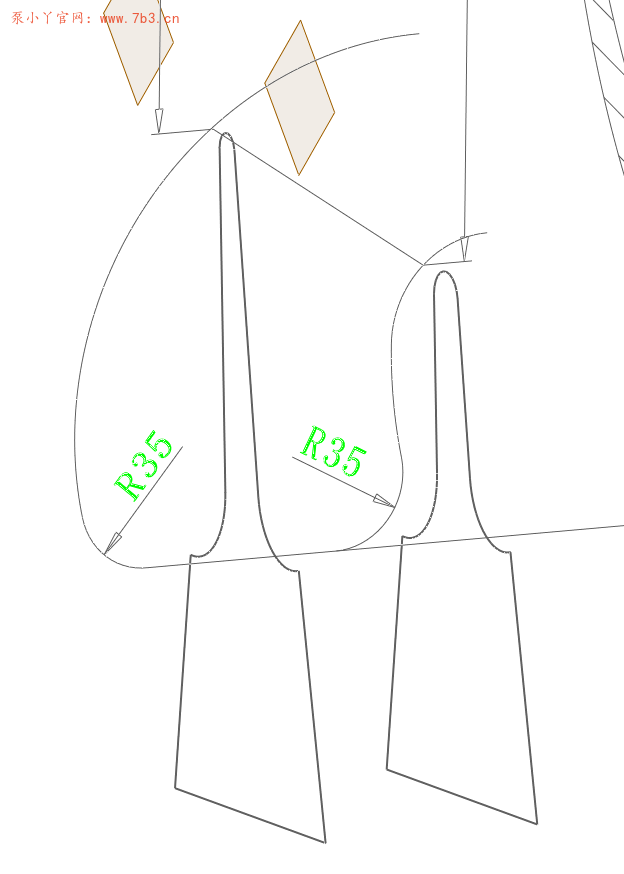

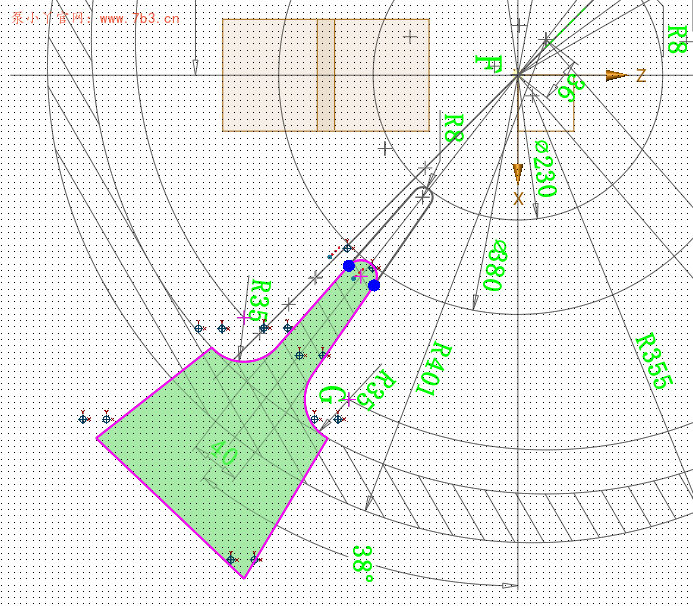

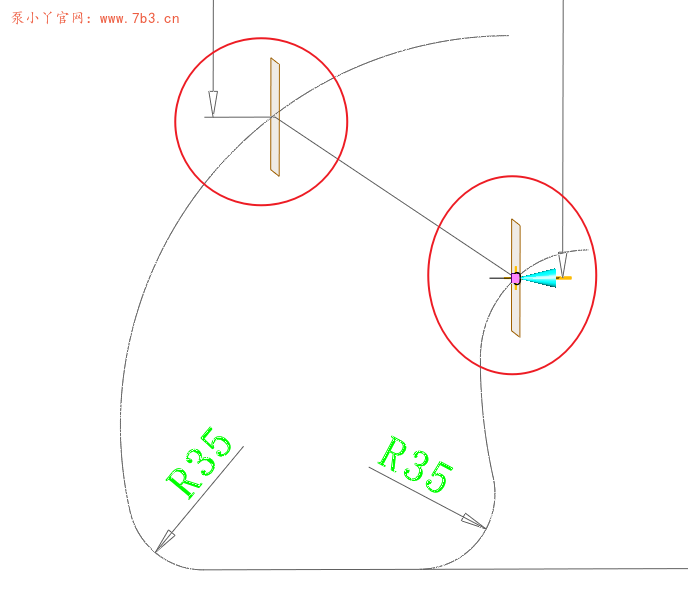

过程如下图所示：

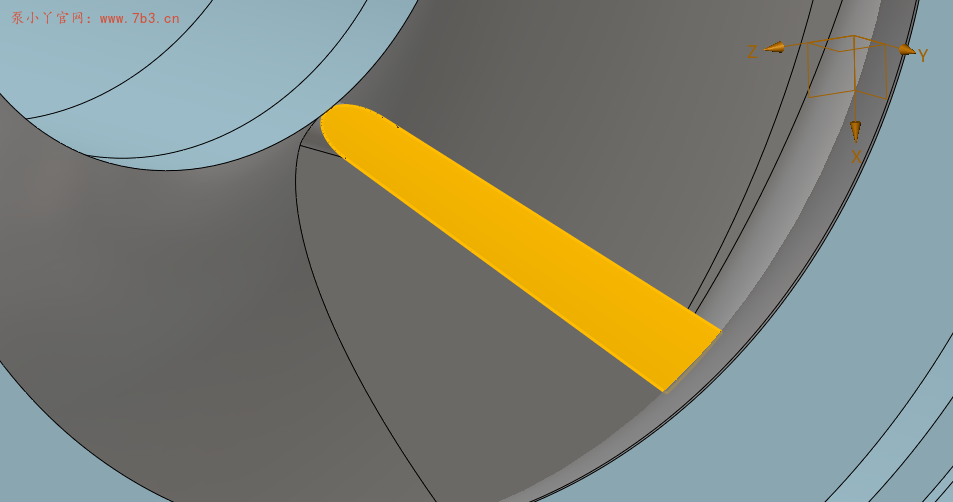

最终，它是这样的

今天的内容就到这里！
