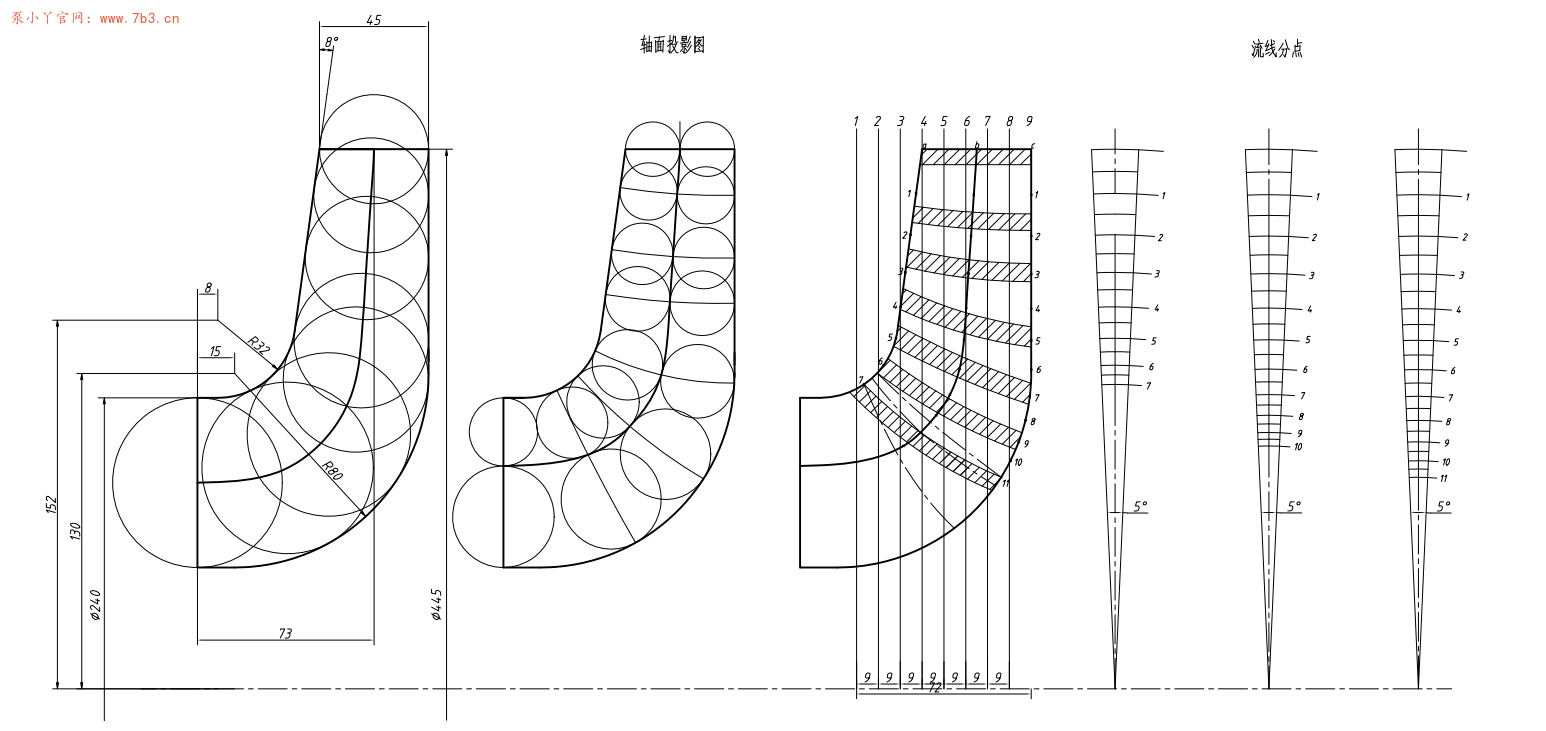

area circles过流断面面积圆,如果我们做过毕设或者离心泵叶轮的水力设计,这是很熟悉的概念,通过引入这种方法来检查子午面的面积变化曲线,很重要的参数。如下图左1所示,从叶轮进口到出口。
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408212217856.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
在CFturbo中设计子午面时,我们可以不用手绘这些圆即可自动生成面积变化曲线,如下图所示:
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408213049302.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408213126395.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
那么如何打开这个圆面积显示呢?藏在小角落里的那个按钮!

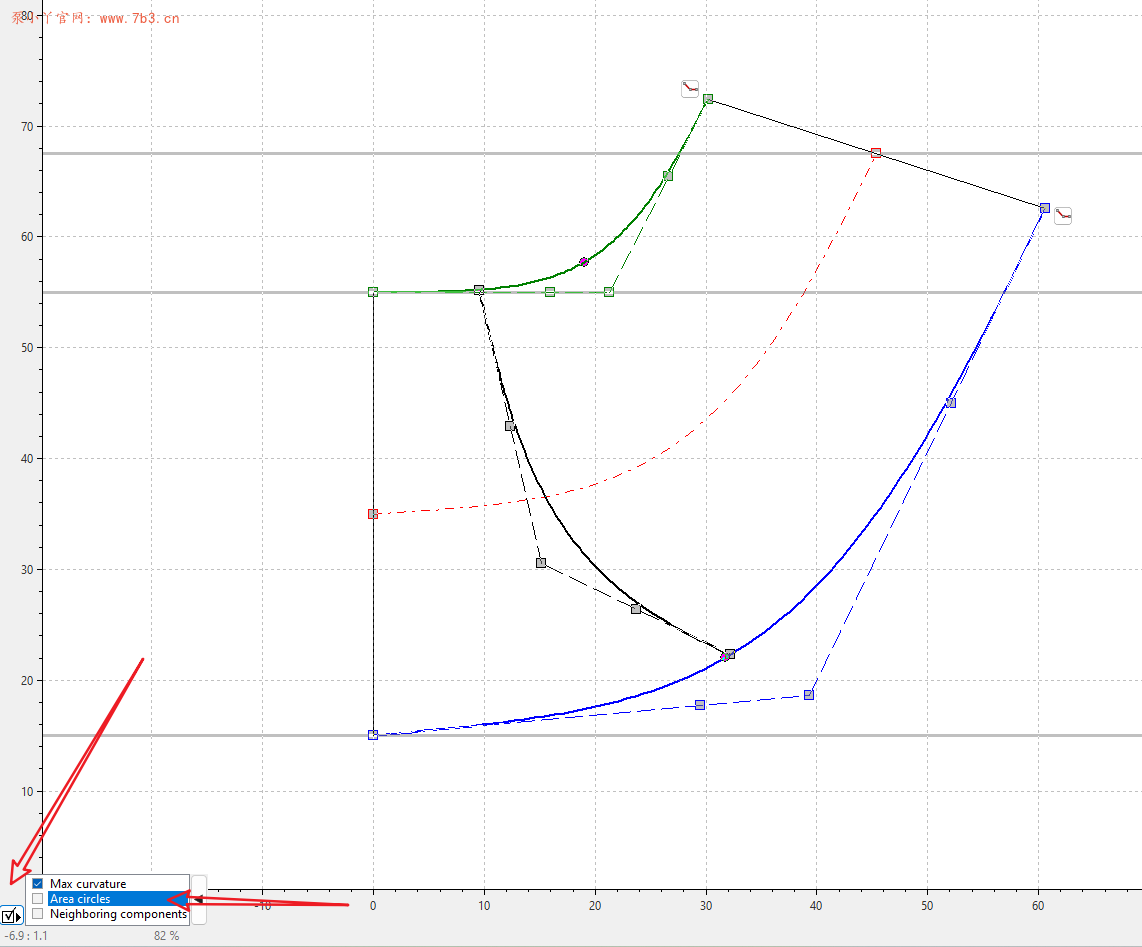

界面左下角有一个向右的黑色箭头,点击可以拉开抽屉,主要包含如下功能:
1.Area circles(面积圆)
2.Neighboring components(相邻组件)
比如设计叶轮时默认是不会显示蜗壳或者导叶的子午面形状的,勾选此栏可显示作为参考!
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408213222376.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)

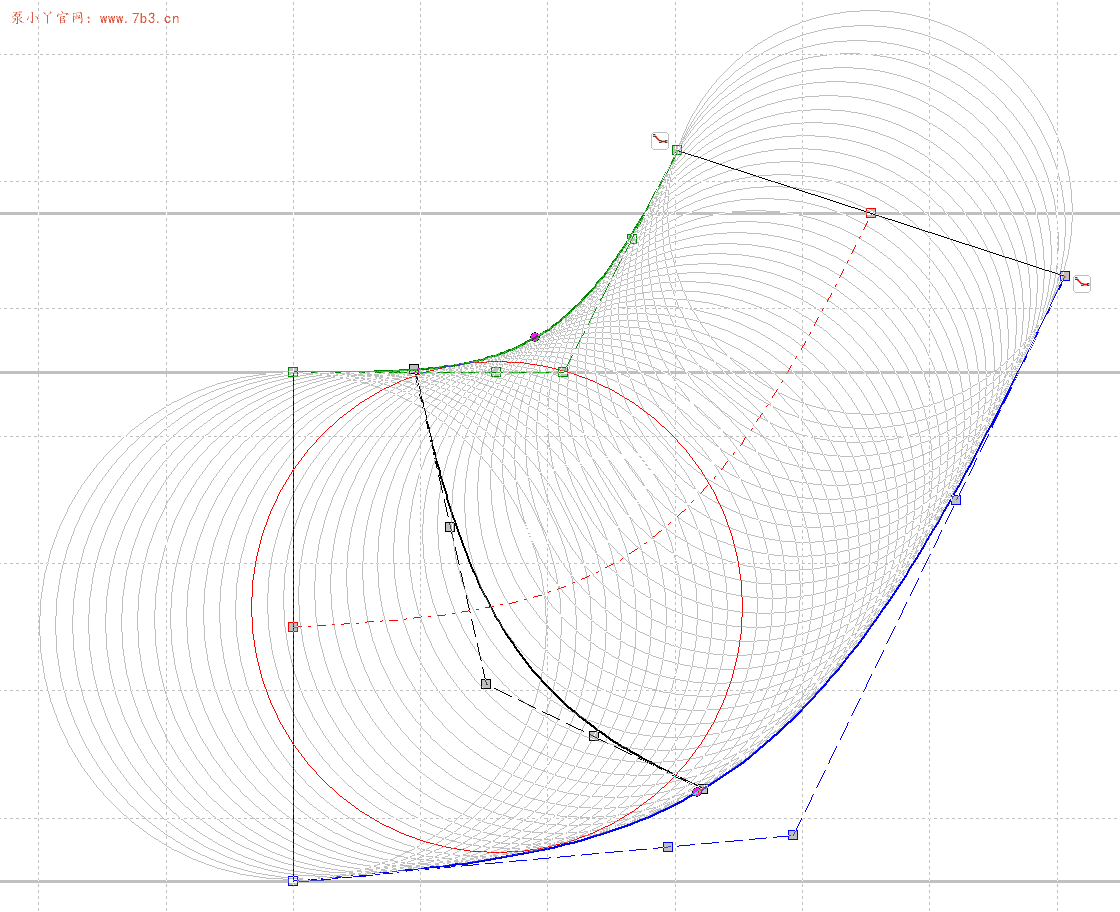

打开后效果如下:
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408213614250.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)

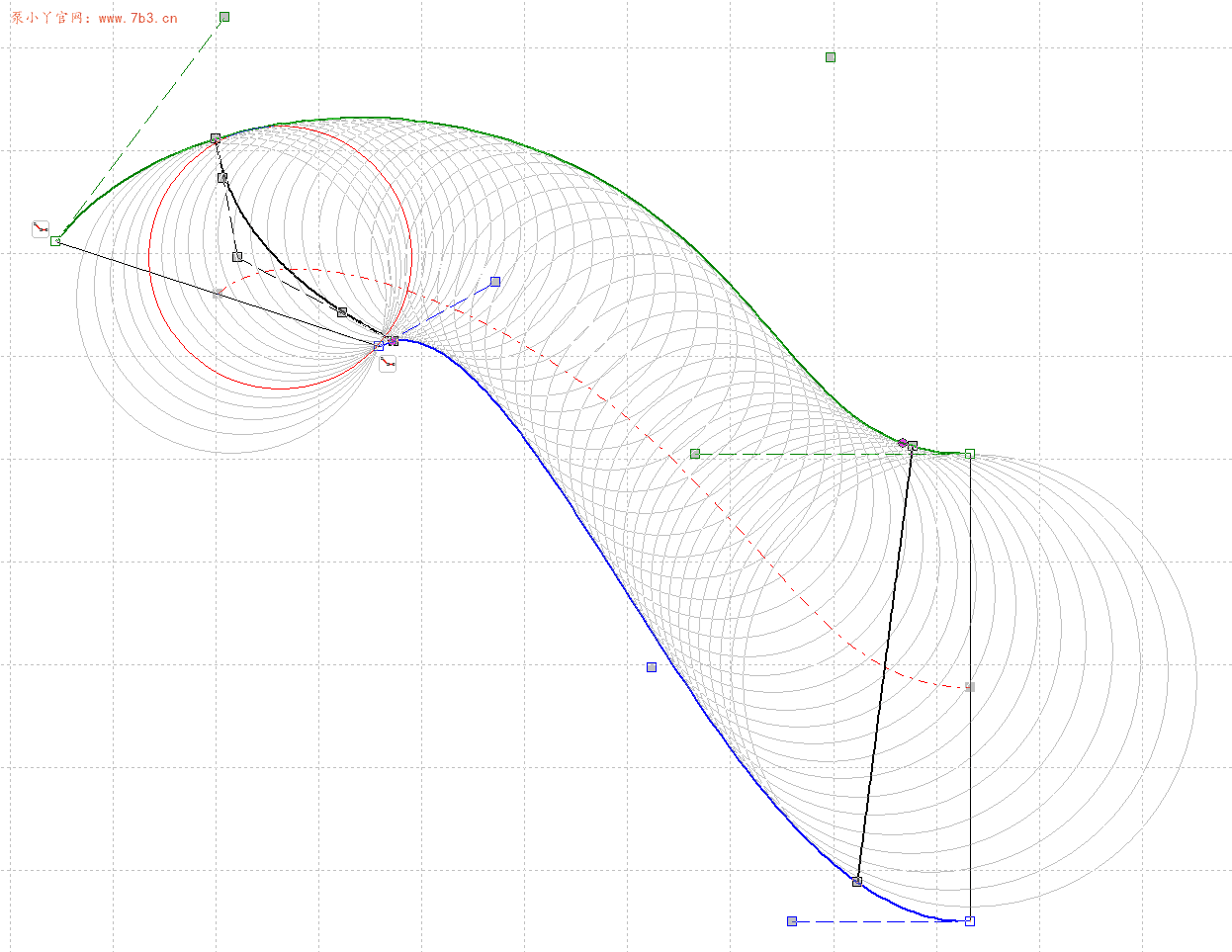

导叶等也是一样的操作:
![CFturbo子午面设计如何显示过流断面面积圆](https://img.7b3.cn/7b3/2024/04/20240408213645681.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
