CFturbo多级组件装配教程

前天和一个小哥交流的时候，提到了逆向多级模型后如何显示所有流道子午面速度分布的问题，当时我就在想，这个多级逆向怎么装配，轴向定位不得考虑一下，是不是需要先通过stp确定z坐标再组装，今天试了下，完全不用，很简单就能实现。

需要格外注意，CFturbo多级组件装配功能经测试只有2023版本支持，小丫测试的2022R1版本是不支持轴向自动定位的，他会直接覆盖到Z=0的位置！！！

比如我们利用多级离心泵为例：

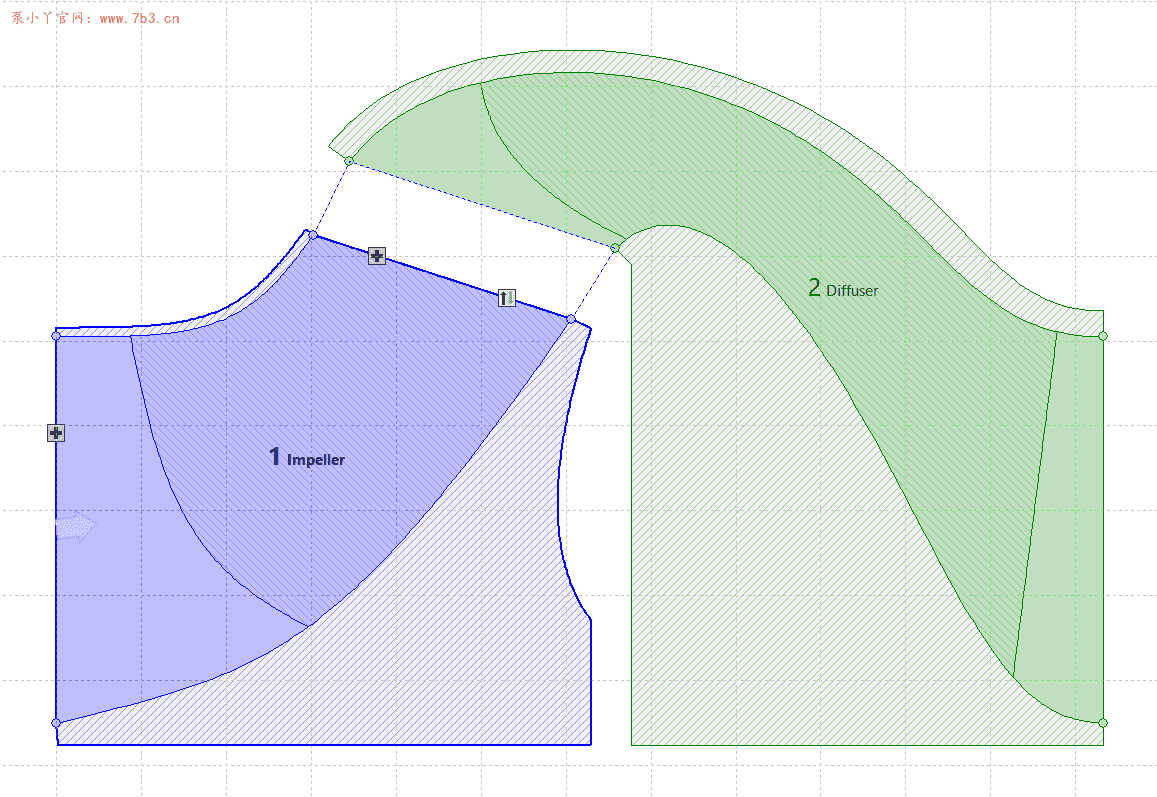

首级叶轮及导叶

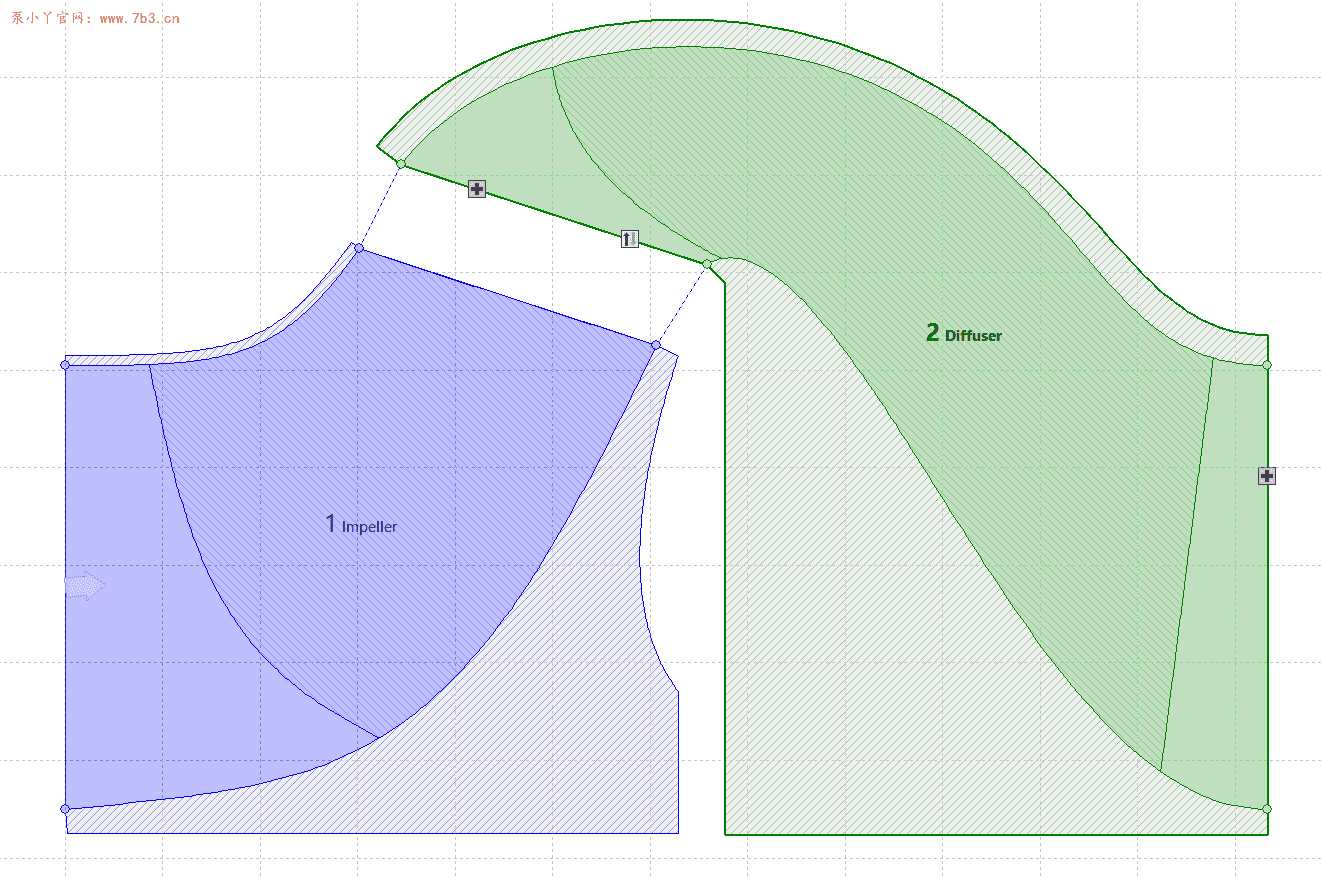

次级叶轮及导叶

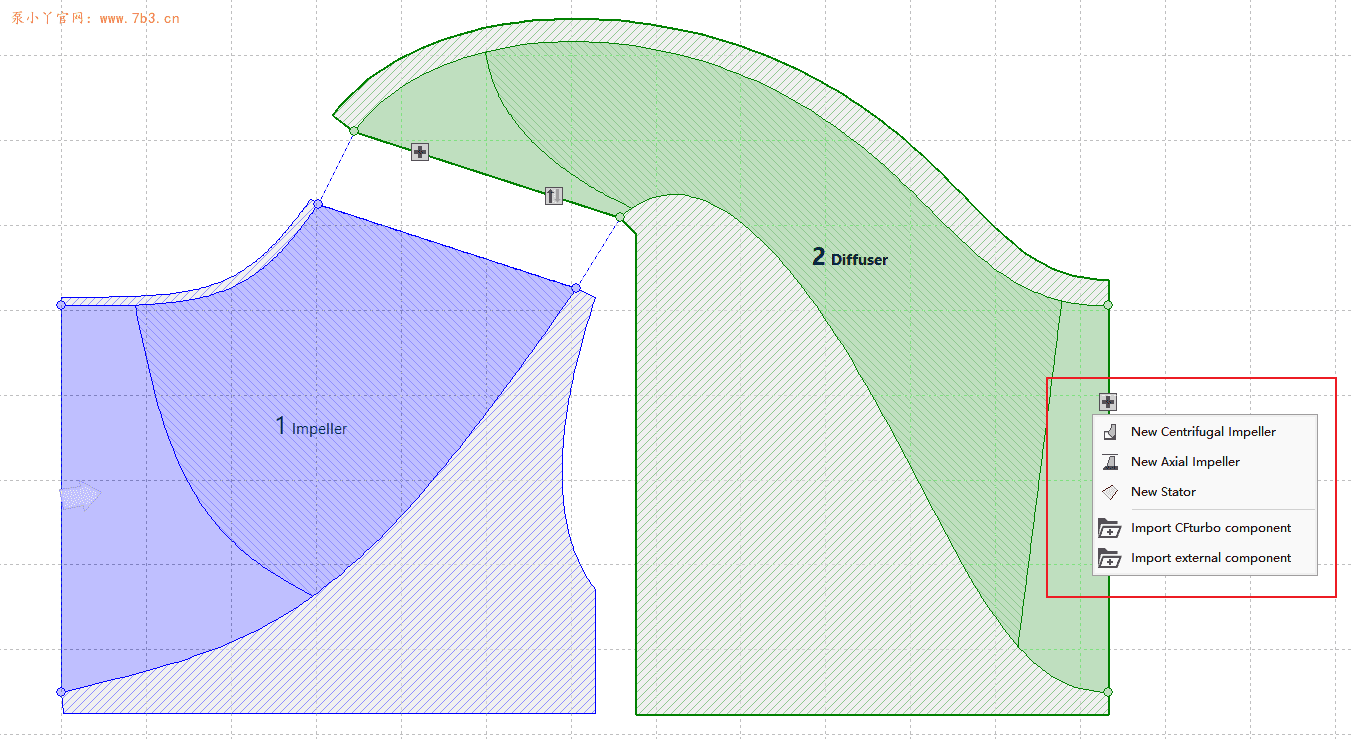

比如这是首级叶轮和导叶，我们要导入次级叶轮和导叶的时候，是不能同时导入叶轮和导叶的，比如我们想要在首级导叶后连接次级叶轮，那么需要先在子午面设计页面点击次级导叶，然后点击弹出的“+”按钮

可以看到CFturbo不仅支持新建设计，还能导入已有的设计文件：

一、Import CFturbo component（导入.cft设计文件）

这个选项支持后缀为.cft的项目文件。

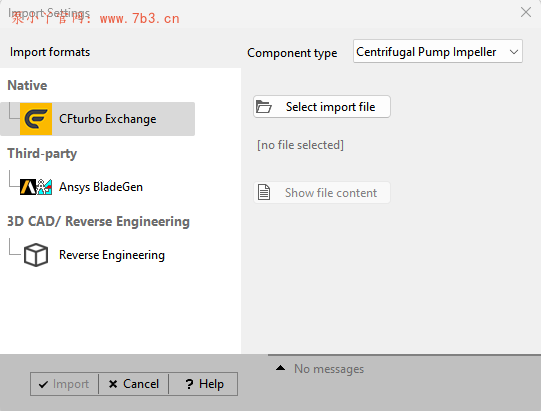

二、Import external component（导入其他格式文件）

这一步直接给你干到逆向的栏目了，支持这3种类型，其中第二个选项可以导入Ansys workbench平台中bladegen设计的叶轮和蜗壳，第三个选项可以导入.stp等中间格式来做逆向设计。

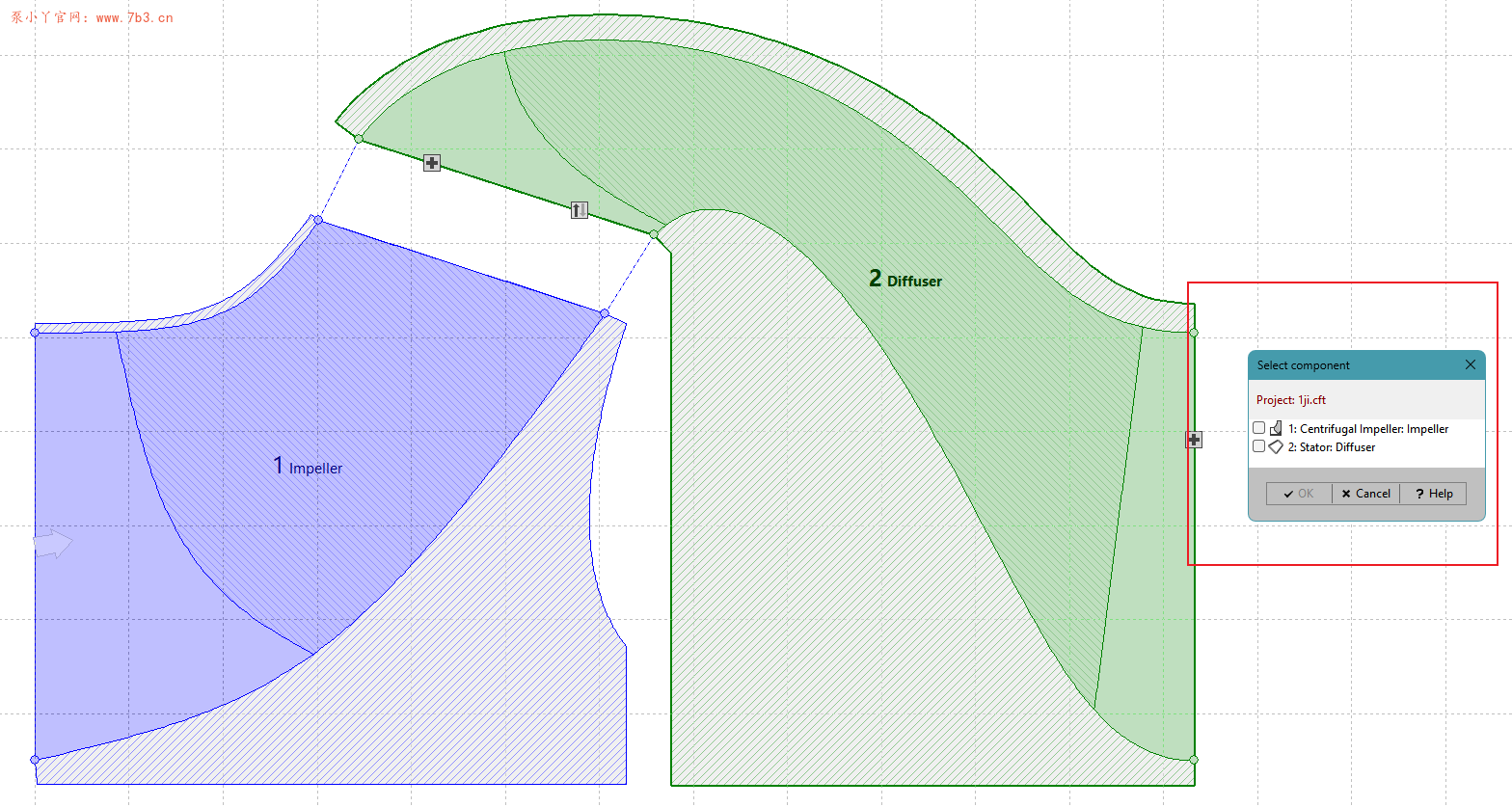

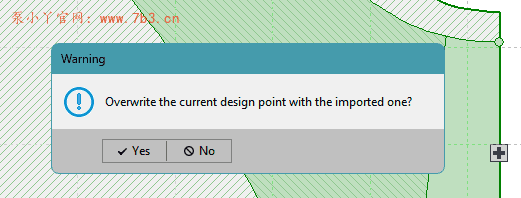

我们找到次级叶轮和导叶的.cft文件，点击导入后软件会提示你选择导入哪一个组件，也就是你想在首级导叶后插入次级叶轮还是次级导叶，如前所述，只能选择一个组件，如有多个需要逐一导入！如有弹窗点击Yes即可！

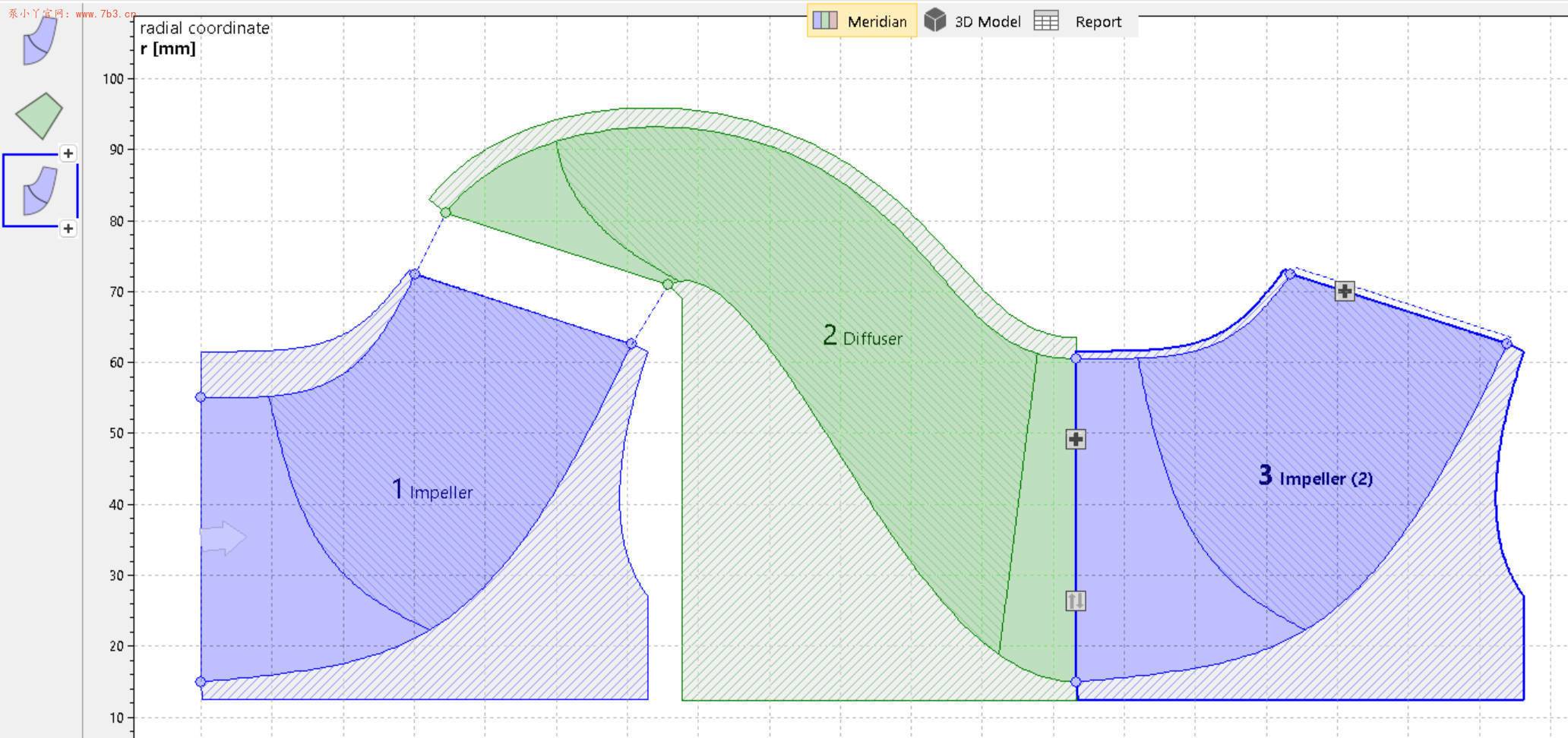

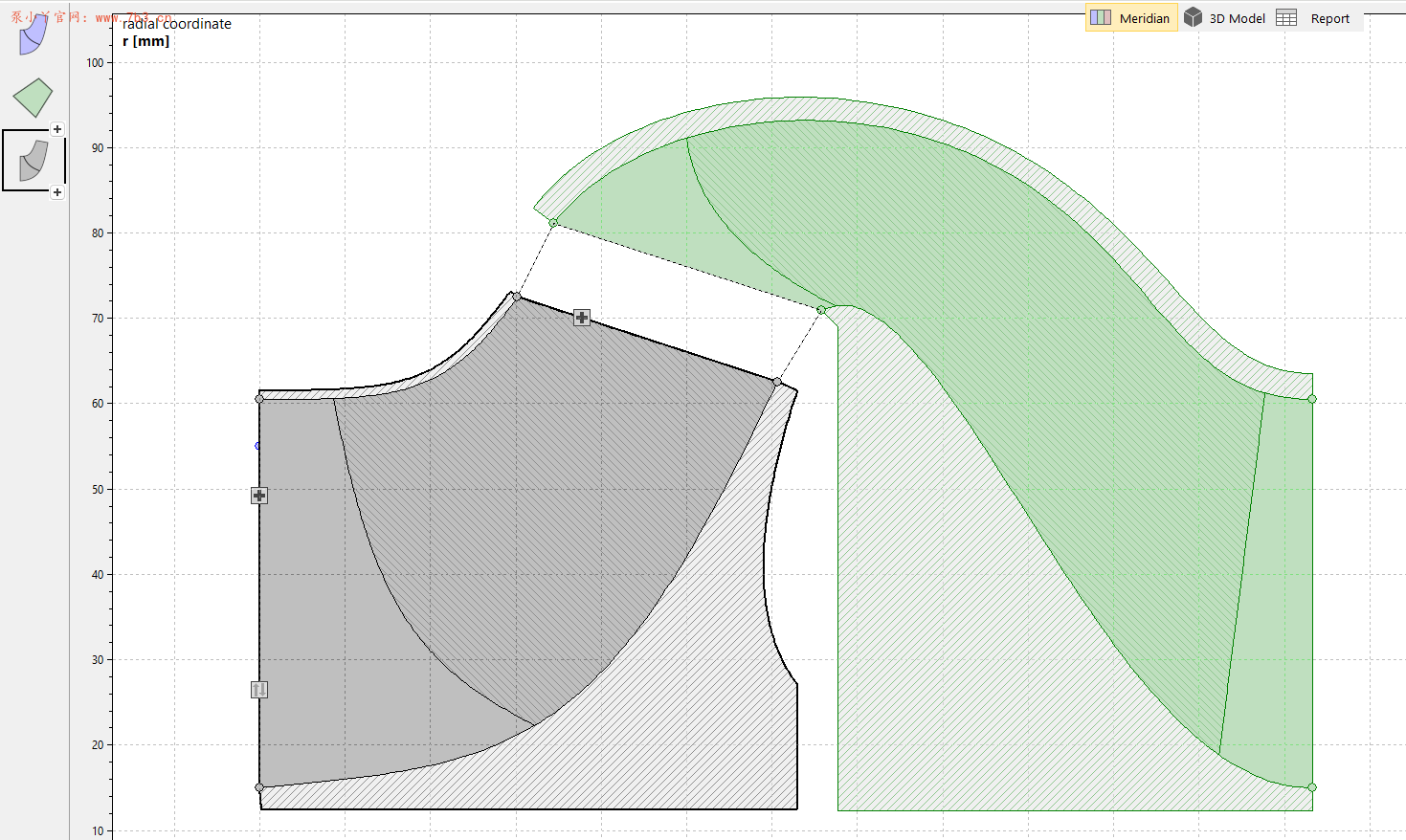

这个时候问题就来了，下图为低版本的CFturbo导入新组件后，次级叶轮直接覆盖了首级叶轮的位置，也就是说低版本的CFturbo不会自动顺序定位布局！

好，这时候我们采用最新版的CFturbo2023.2版本来试试

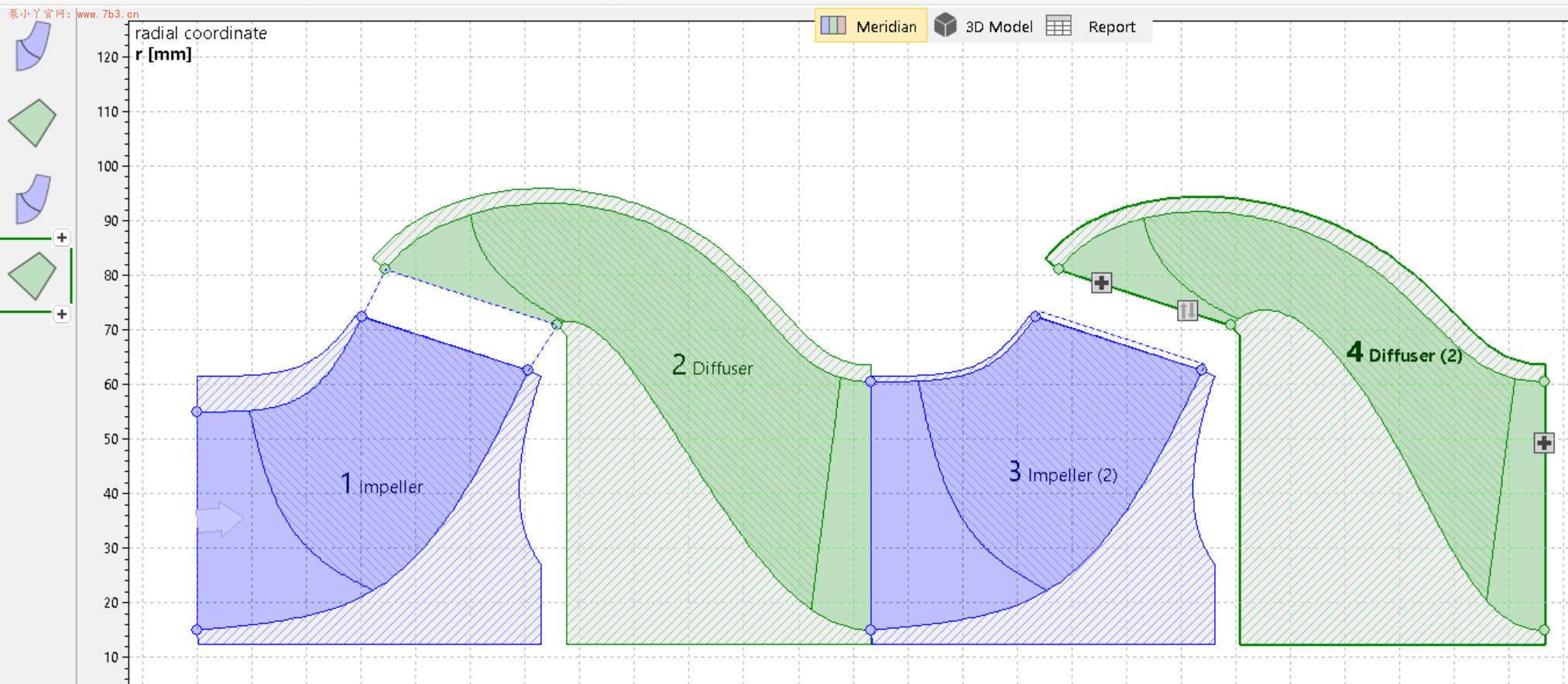

同样的操作，正确的结果！所以版本更新还是有点东西的！

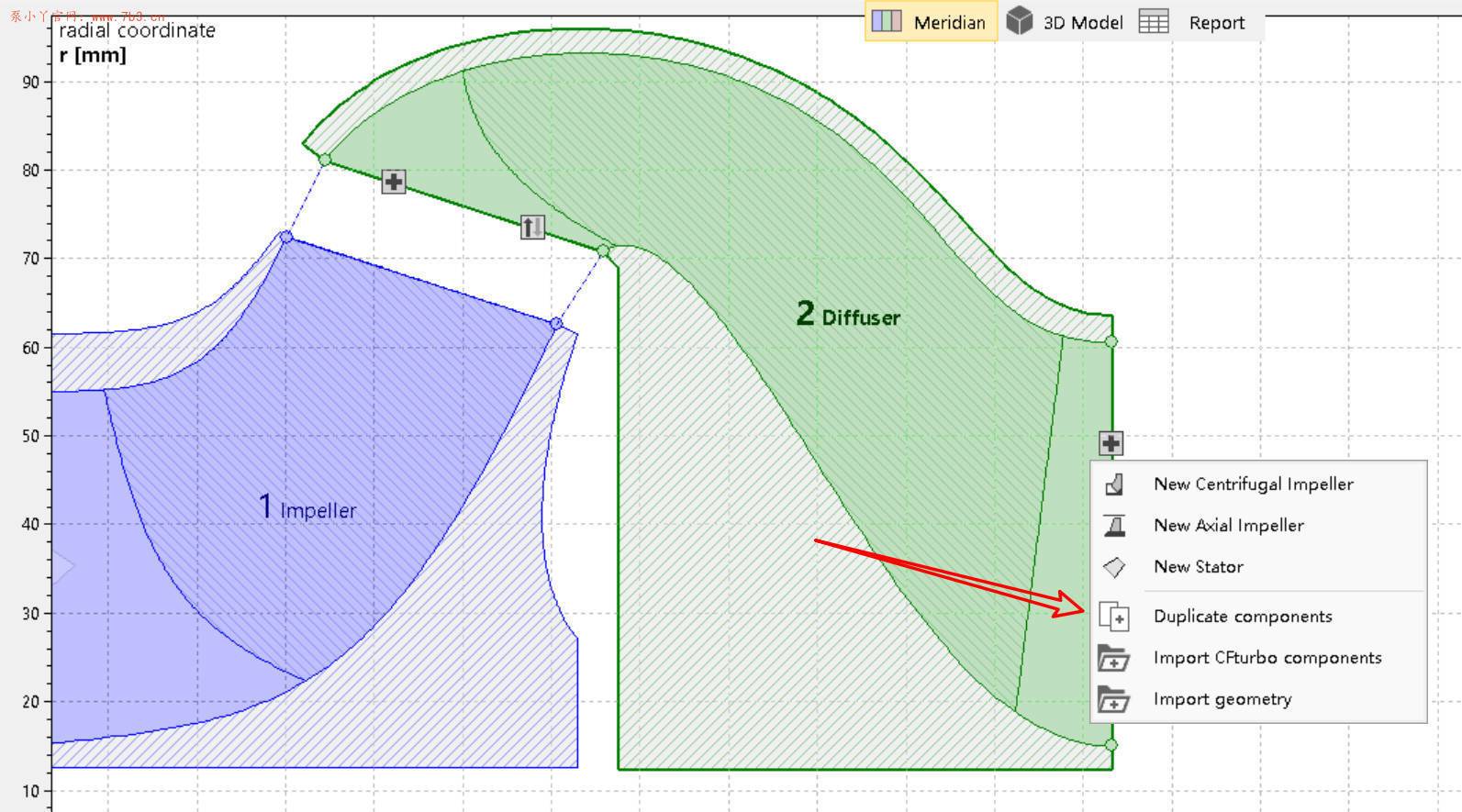

除了这点区别外，新版本在组件组装配方面还新增了一个实用的功能：Duplicate components（复制组件）

三、Duplicate components（复制组件）

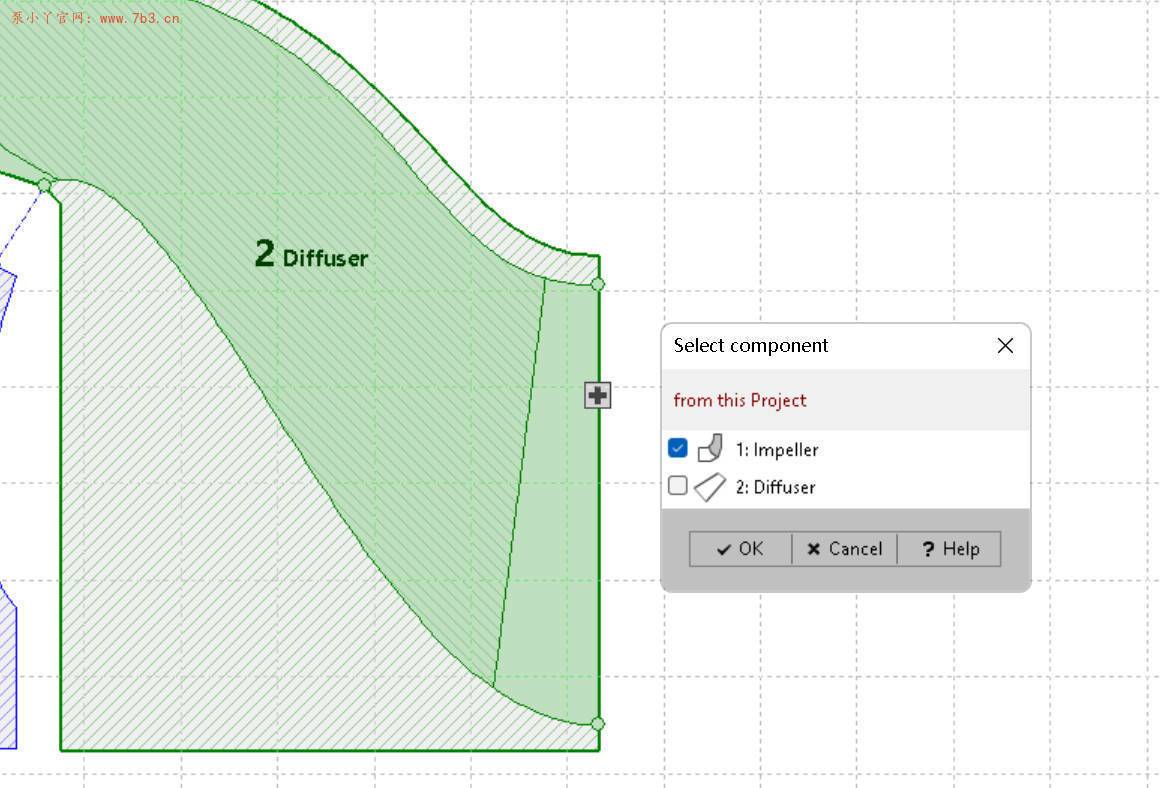

与上述插入组件不同，这个功能是复制本案例中已经设计好的组件，比如叶轮或者过渡流道，这个一般用在多级泵中，除了首级有区别外，次级一连串的叶轮和导叶都是完全一样的，所以

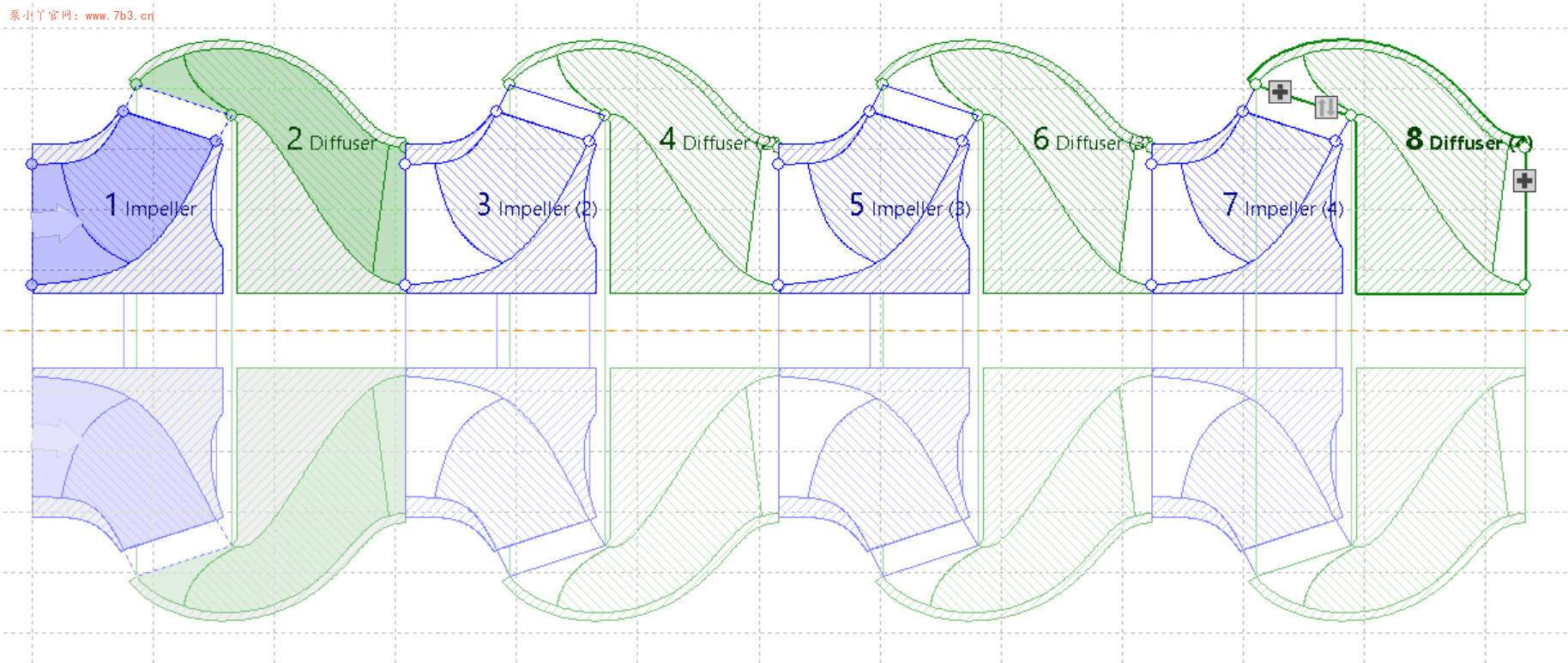

你看，领导问你今天都干了啥，你就可以说，昨天设计了首级叶轮，今天设计次级叶轮来着哈哈哈！

值得注意的是，复制组件（Duplicate components）可以同时勾选多个组件同时复制，而导入组件（Import CFturbo component）在CFturbo2023版以下只支持同时导入1个组件，比如叶轮算1个组件，导叶也算1个组件，要依次导入才行，升级到CFturbo2023.2后才支持多组件同时导入的！

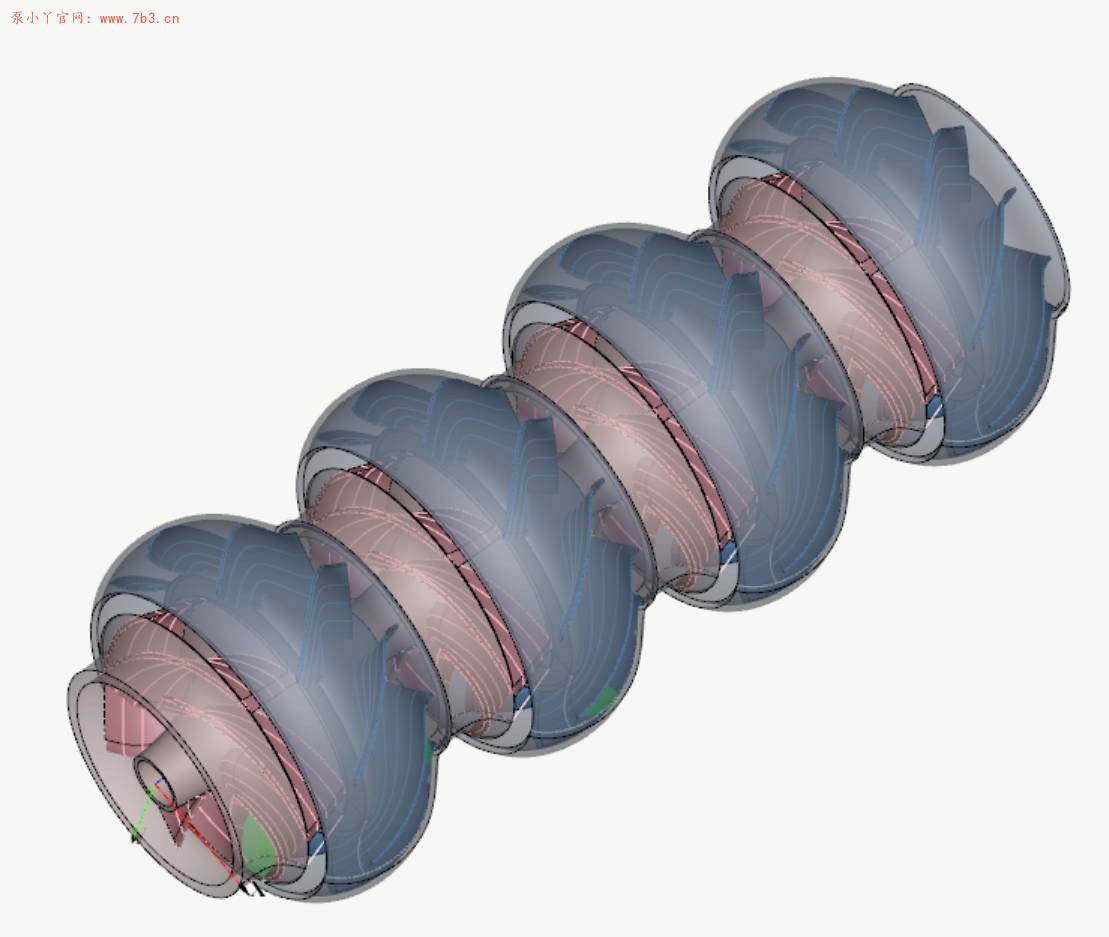

你要是问我装配完成有啥好处，嘿嘿，看着就高大上，别说CFD计算便利的事了，主打一个好看！
