今天这篇内容衔接2个月前我发布的“CFturbo2023在参数化仿真中的小变化”一文,当时我测试CFturbo2023这个最新版本与Workbench联合时,发现即便我CFturbo中设置了导出到.scdm后模型的边界定义part也无法输出至Ansys mesh模块中,当时的建议是需要先用SCDM打开每一个Geometry模块后才能正确传输这个part,所以我就很少用这个版本来做参数化了。
最近因为工作需要不得不用最新版的CFturbo,就遇到这个问题了。所以想起了当时发文时一个大佬提供的解决方案,这里做一个分享!

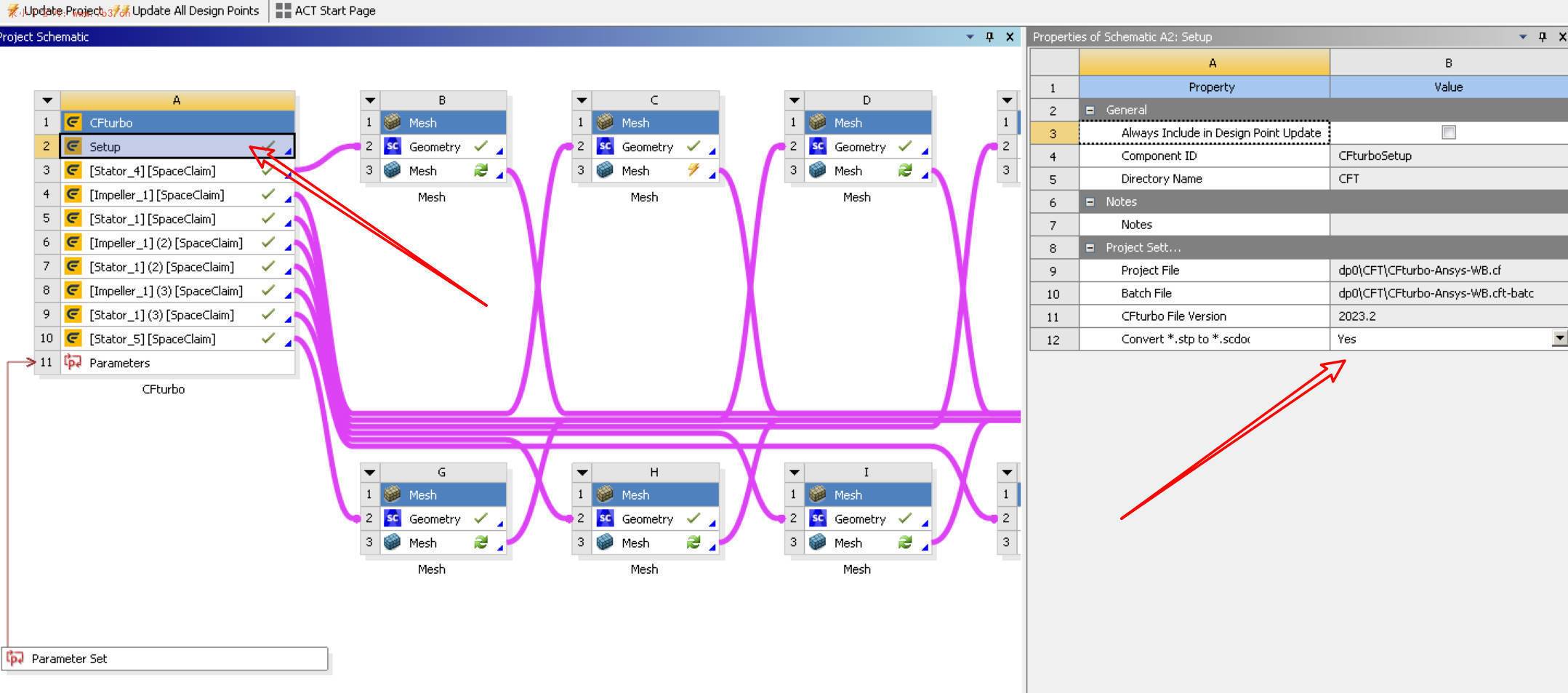

问题的根本原因是,CFturbo模型传输的文件格式为.stp,可能因为版本原因没有携带或者读取不到边界命名的信息,所以导致mesh中缺少part信息,解决方法也很简单,先在Workbench界面鼠标右键点击Properties按钮打开设置项,然后鼠标左键点击CFturbo模块的Setup项,就会在右侧的设置项中显示一些细节设置,第12条“Convert *.stp to *.scdoc”这个项目由“No”修改为“Yes”,然后重新更新整个CFturbo模块即可!
![CFturbo2023联合Workbench无part解决方案](https://img.7b3.cn/7b3/2024/04/20240413113130894.jpg?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![CFturbo2023联合Workbench无part解决方案](https://img.7b3.cn/7b3/2024/04/20240413113139973.jpg?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
如果设置了上述项,还是没有part显示,那么你可能还缺少了下面这一步:

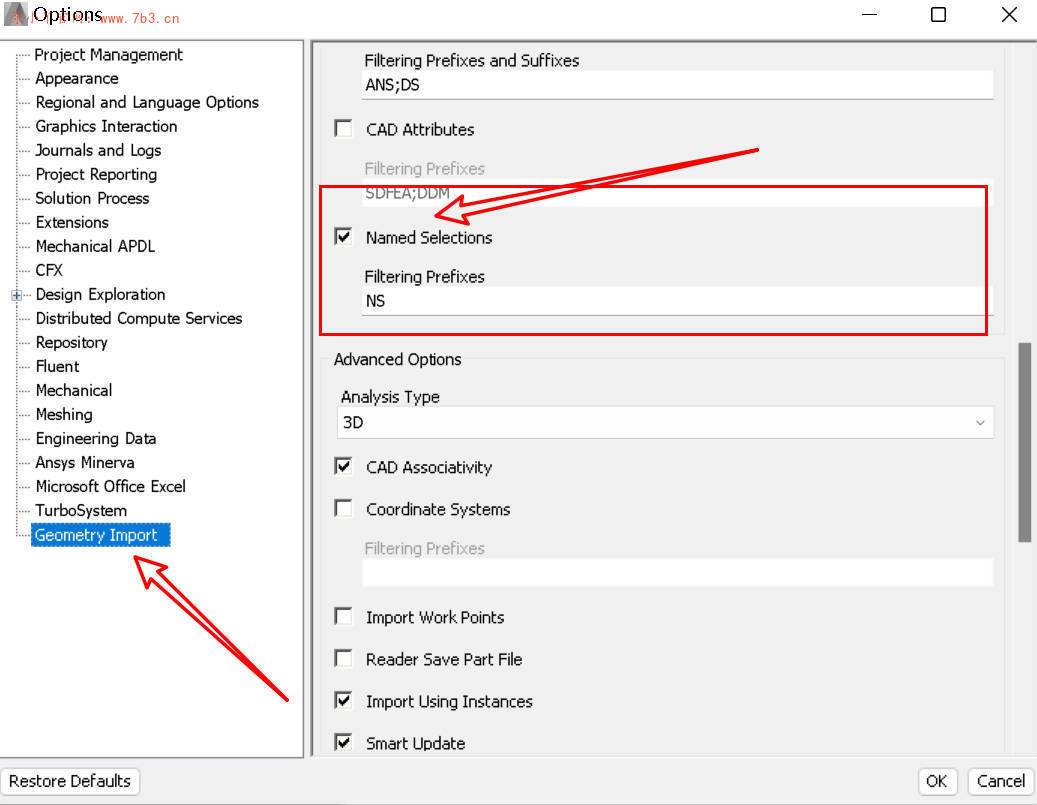

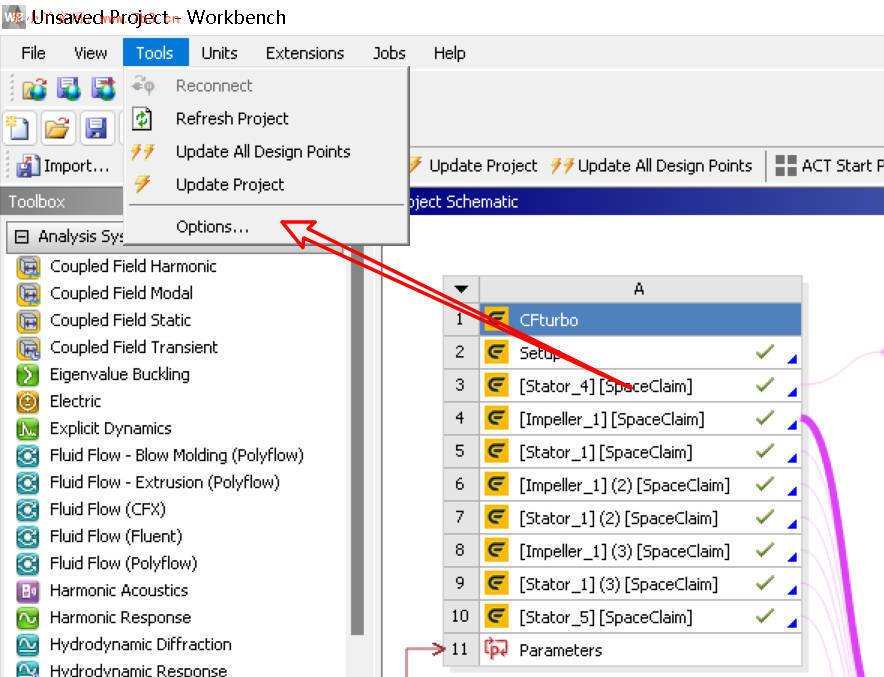

点击Workebnch左上角的Tools下的Options按钮,切换到最后一项“Geometry Import”,找到并勾选“Named Selections”项并在输入框中输入“NS”并保存。然后就可以了!
![CFturbo2023联合Workbench无part解决方案](https://img.7b3.cn/7b3/2024/04/20240413113224482.jpg?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![CFturbo2023联合Workbench无part解决方案](https://img.7b3.cn/7b3/2024/04/20240413113255431.jpg?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)

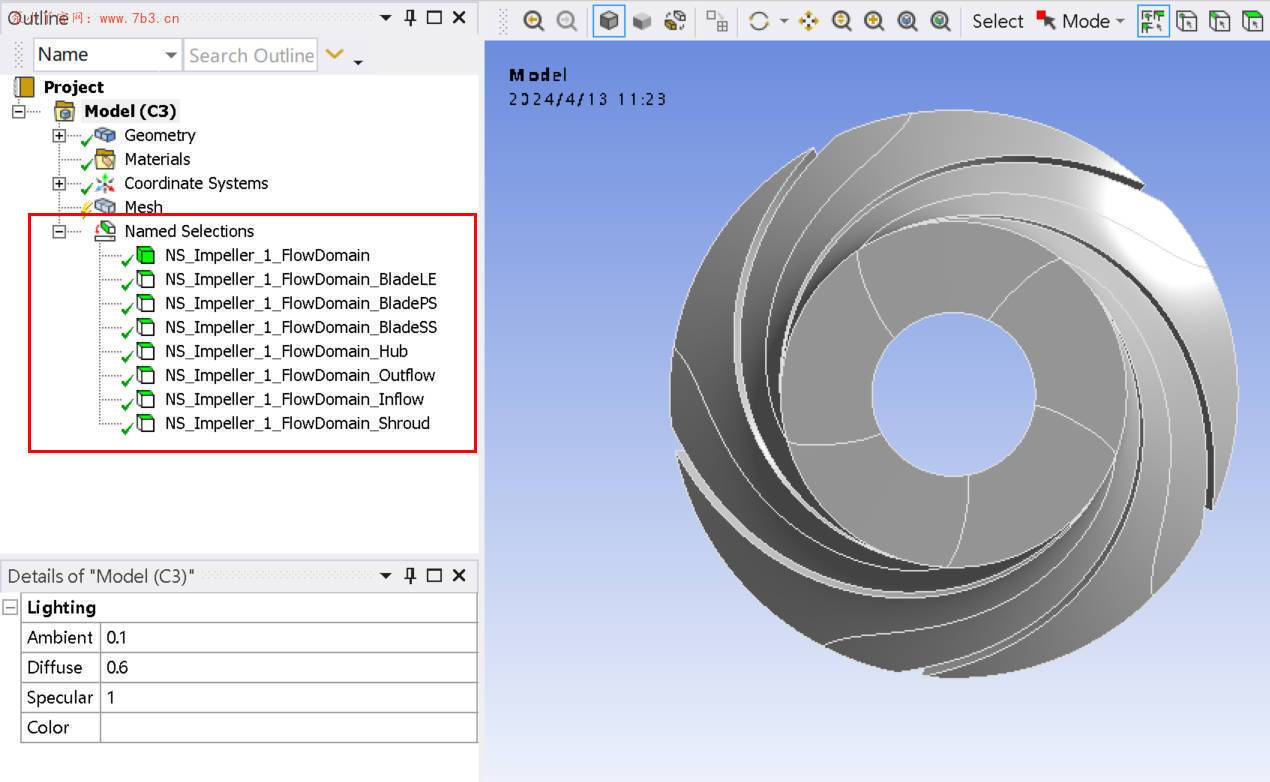

如果注意对比,你会发现这个“NS”其实就是导入后的每一个part名称的前缀,作为软件之间的接口,统一的命名是规范且有必要的。
如果做了以上工作还是不行,欢迎求助我们哈哈。
