我们在传统的二维水力图进行三维建模时，也会做这一步操作，虽然我们是严格按照水力图的型线建模，但是由线条放样为叶片曲面时，点和点之间拟合的时候就不完全符合HUB和SHROUD的曲线了，这在最终绘制叶轮三维以及抽取流体域时都可能报错，所以叶片在建模时需要适当延伸。

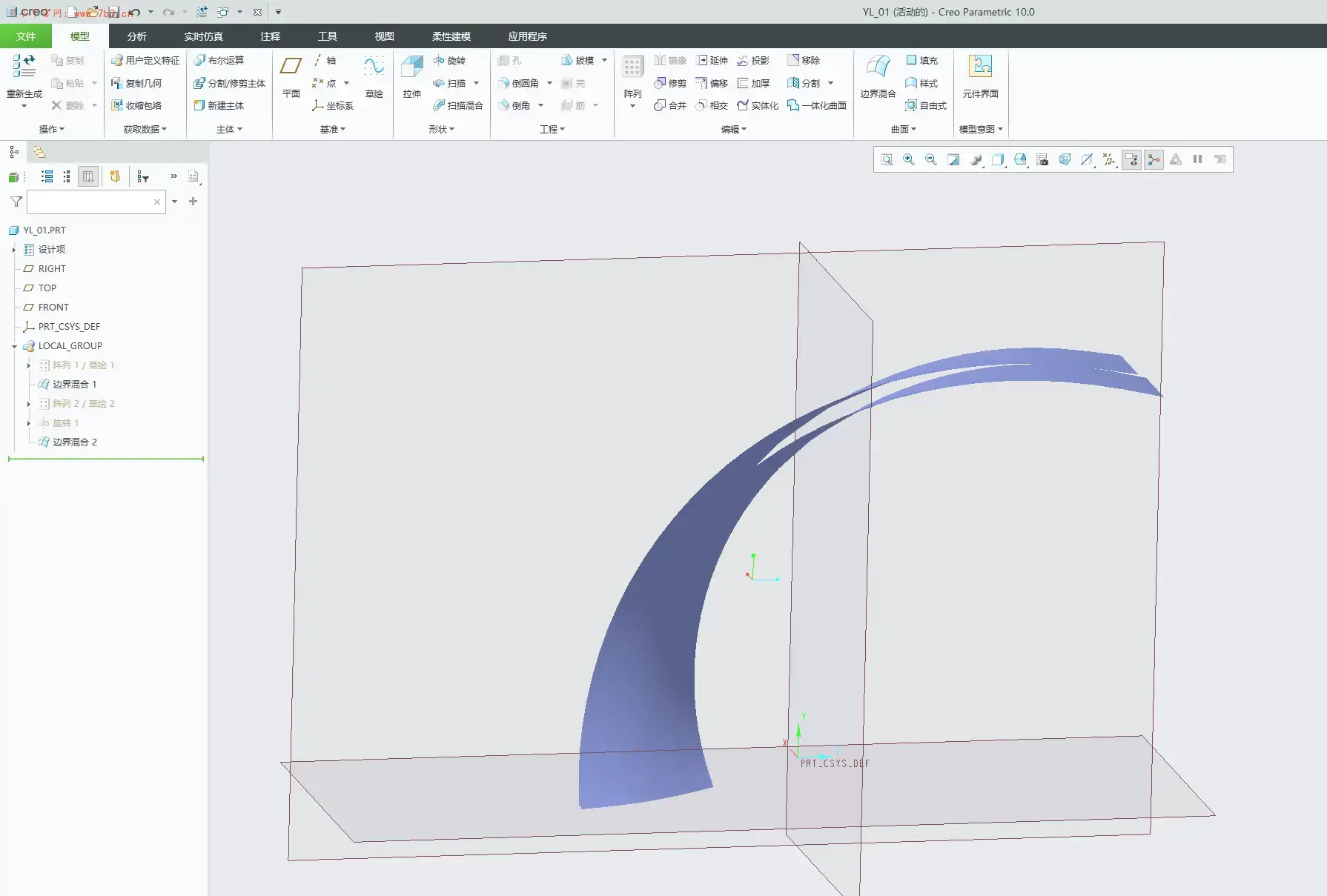

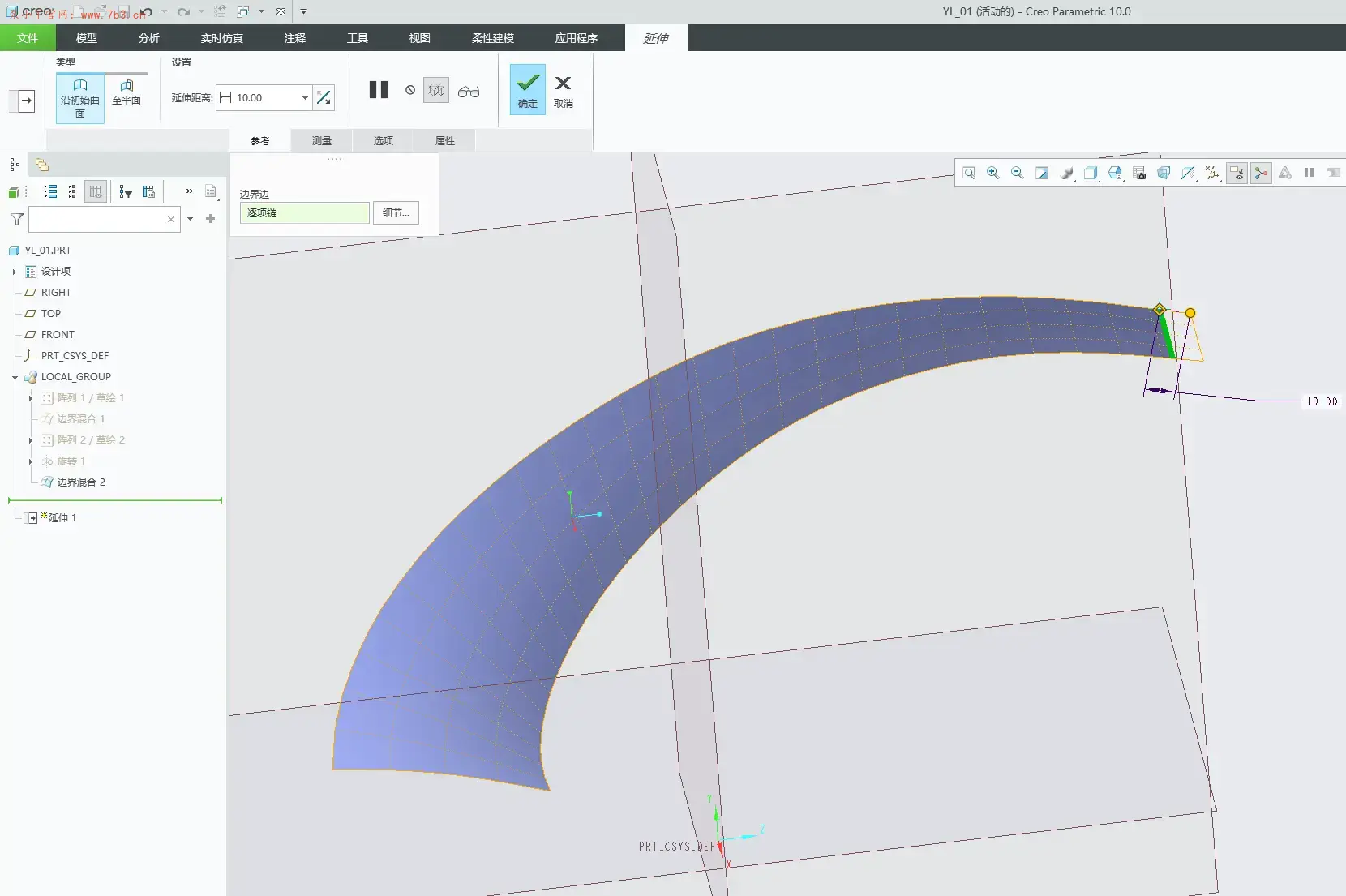

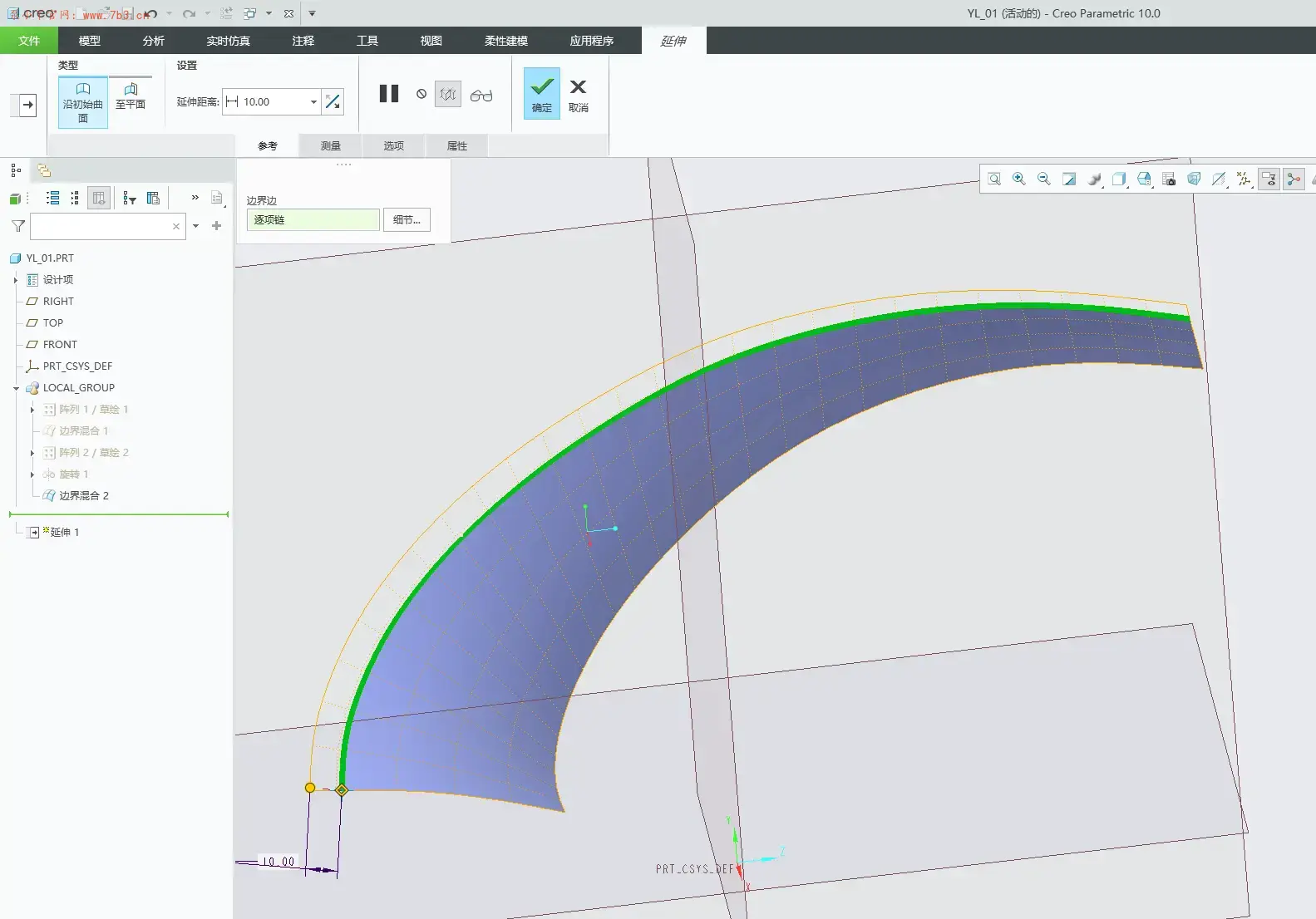

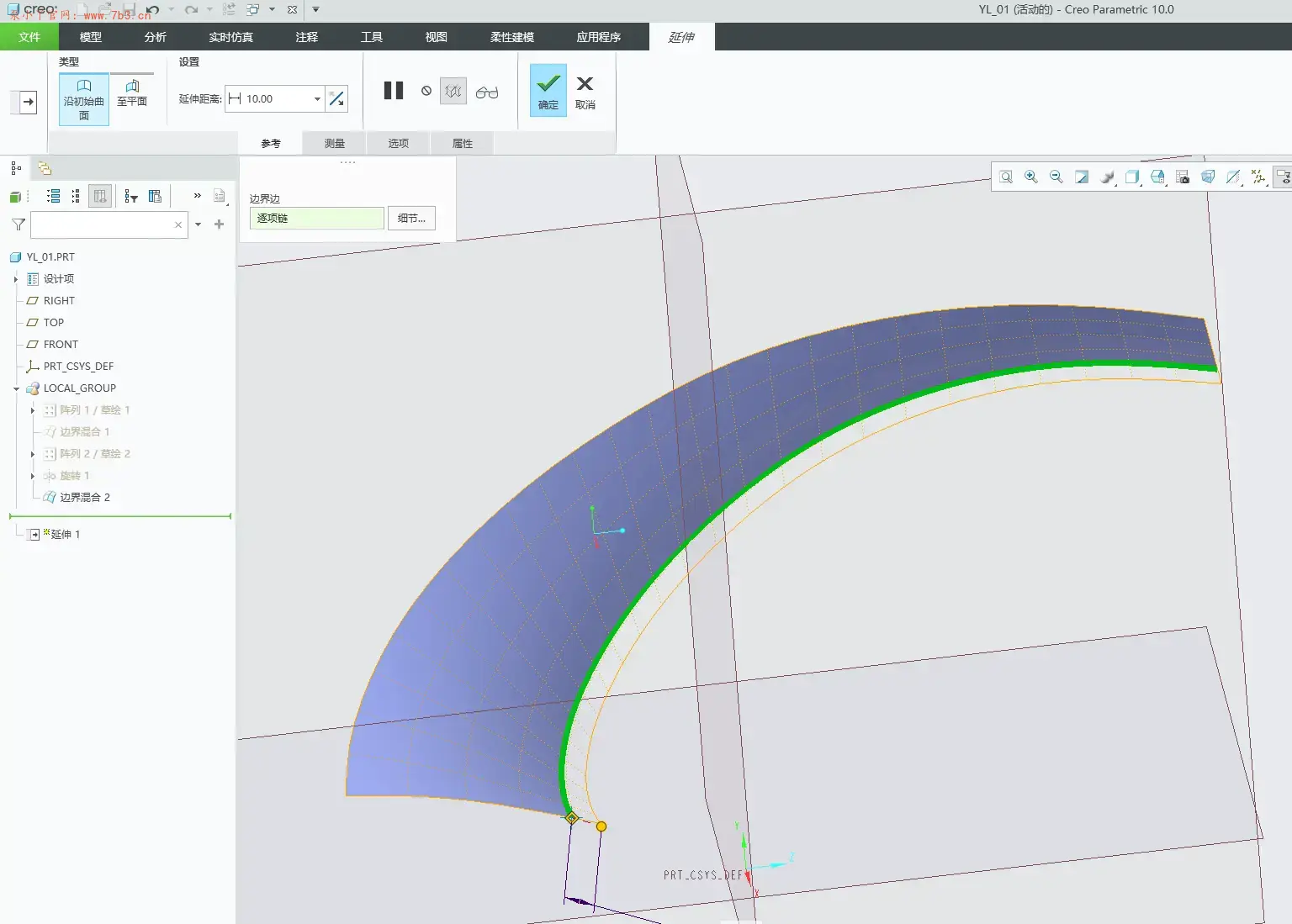

下图是利用CREO建模离心泵叶片的基本操作，根据型线放样得到工作面和背面后，然后需要给Hub线、Shroud线和出口边线进行延伸，延伸长度可适量选择，比如你的盖板厚度如果是10mm，那么可以延伸3-5mm，一般出口边会延伸的比较多，最终靠叶轮外径切除多余的部分。
但是这里需要格外注意，进口边不要延伸，进口边不要延伸，进口边不要延伸。

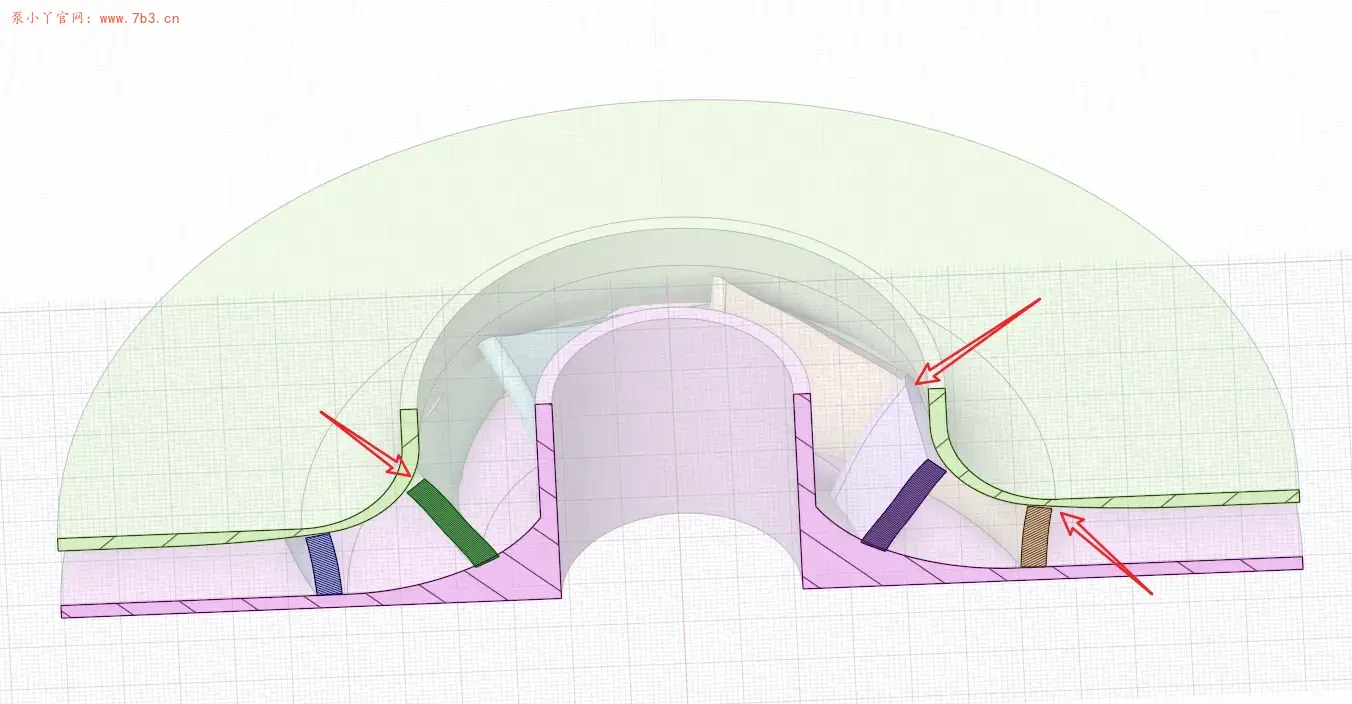

好，叶片如果不延伸，可能出现叶片有盖板不完全连接存在间隙的问题，见下图：

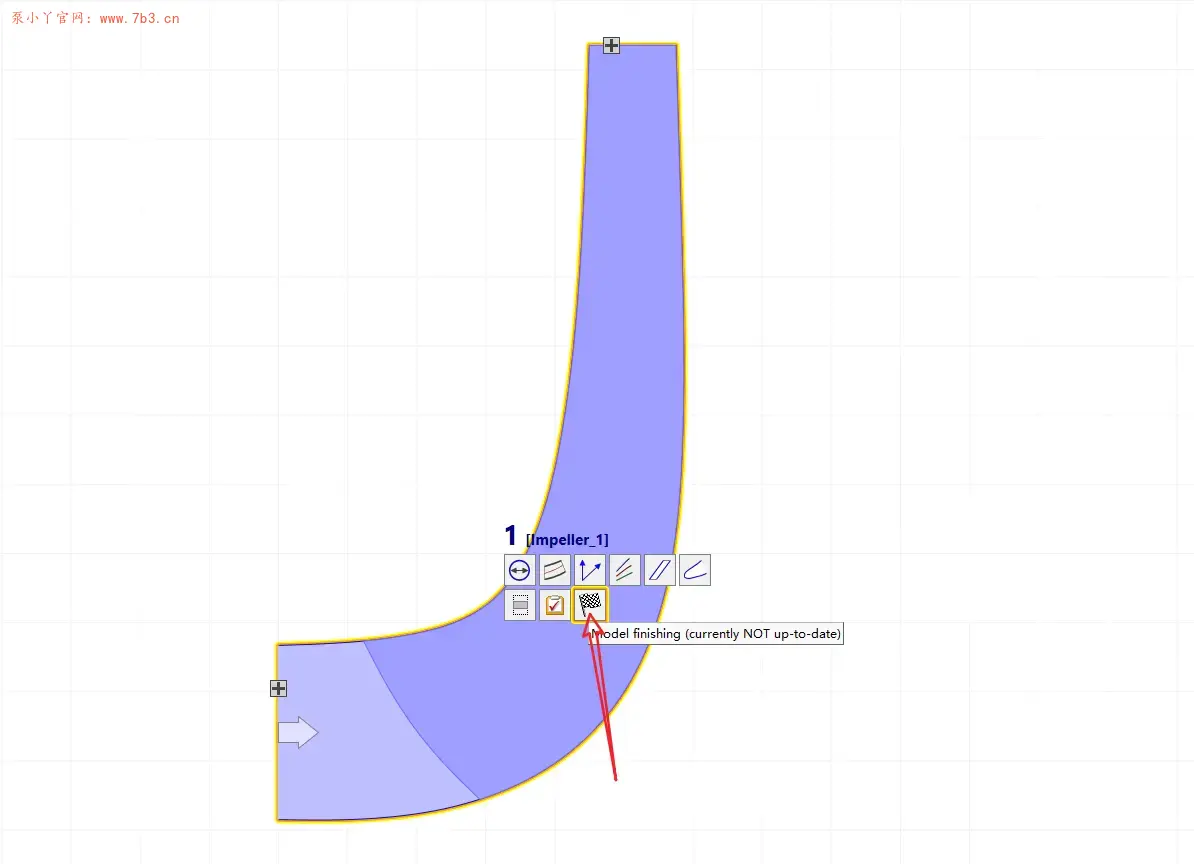

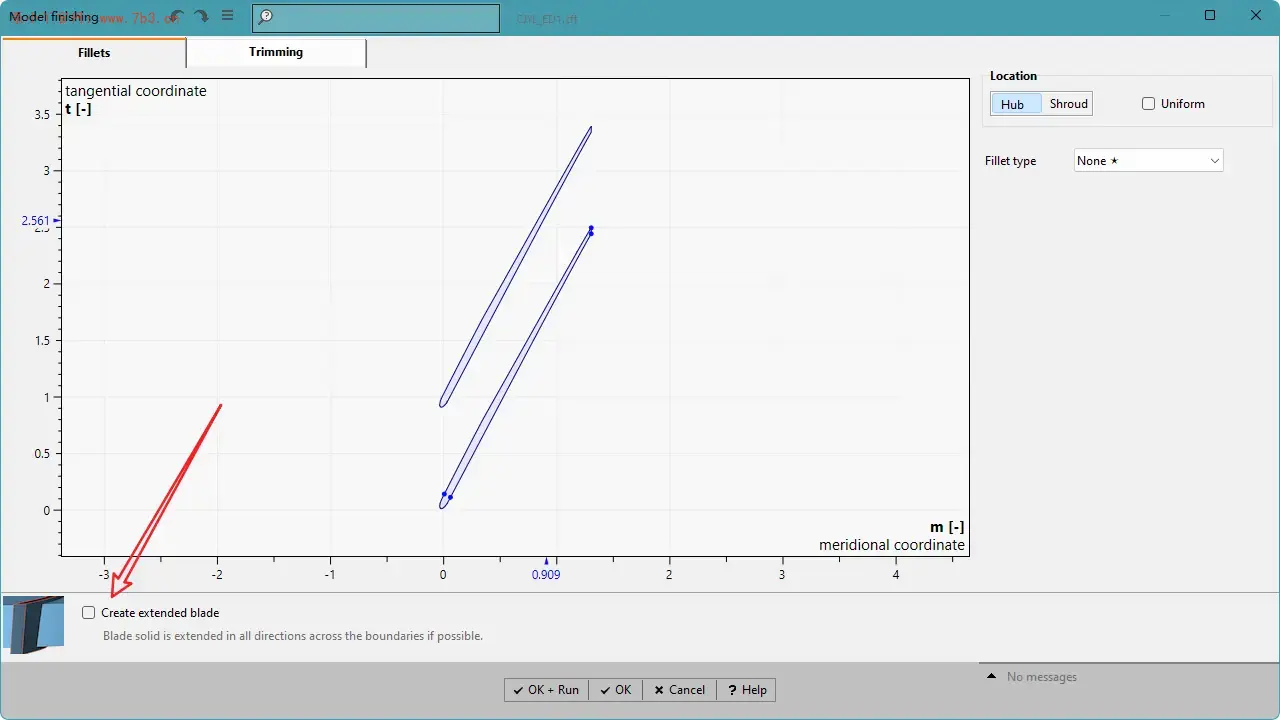

好，说回CFturbo。CFturbo也支持自动延伸叶片实体的功能，我们在正常设计完模型时，需要点击Model Finishing来完成流体域的最后完善，这里有一个按钮，Creat extended blade，这就是创建叶片延伸功能，从左侧提供的图标也能明显看出它的作用，这就是老外的人性化的地方。

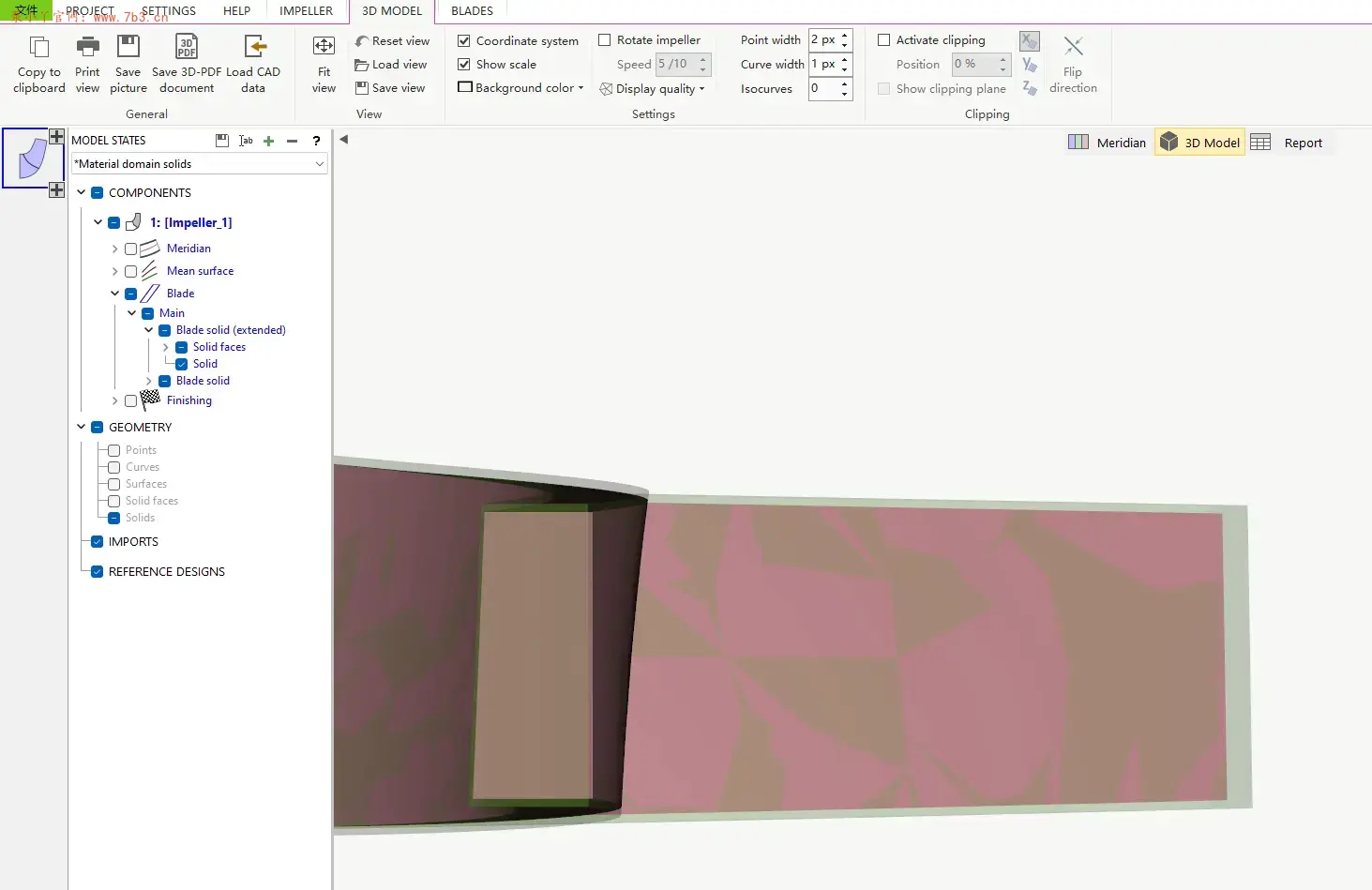

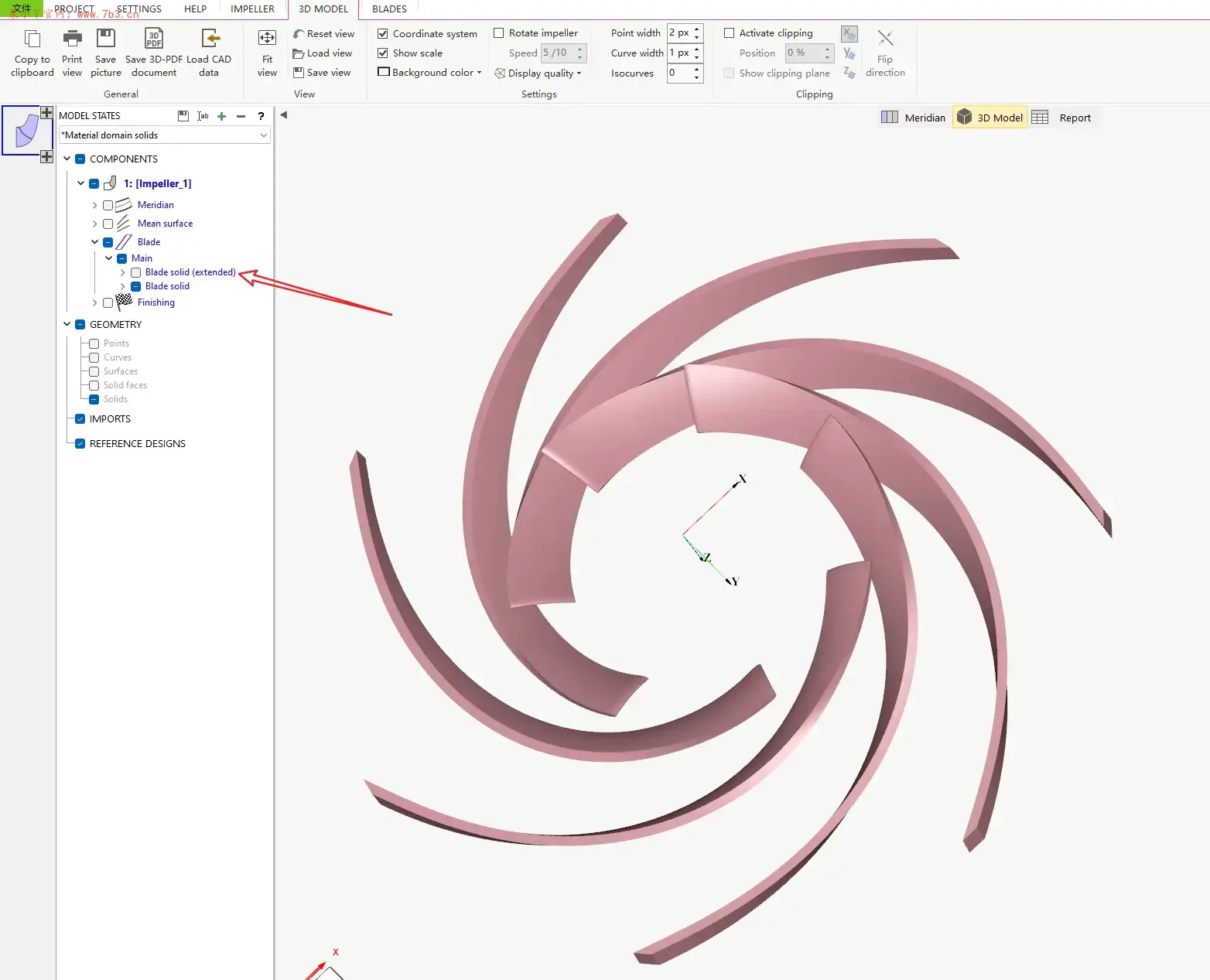

勾选该项目后点击OK+RUN就可以了。他不会主动去修改你设计好的叶片模型，而是在项目树中新建了一个Blade solid（extended）的模型，勾选后可以显示延伸后的模型。如下图2所示：

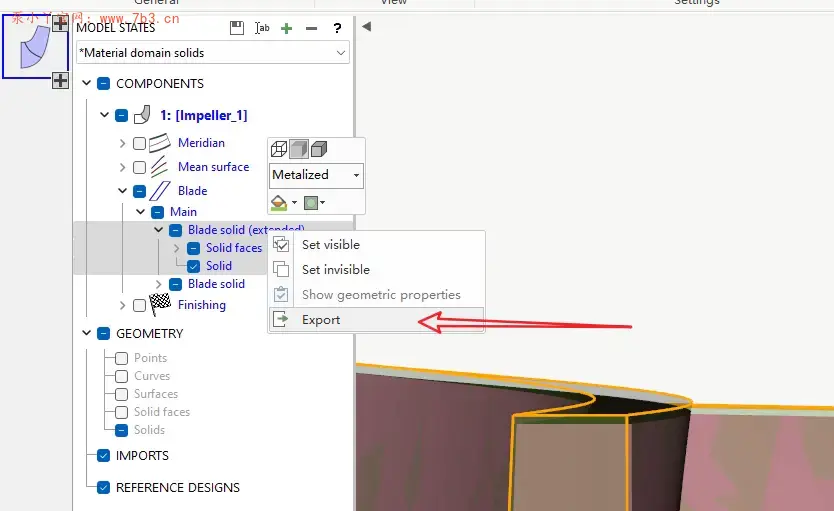

通过修改模型显示颜色和透明度可以进行对比：好了，能够看出延伸了，在模型右键选择导出即可。
那么是不是那么完美呢，不是，2026版目前还不能自定义延伸部分的尺寸以及具体延伸哪个位置，还有待优化！
