Solidworks离心泵叶轮单流道切分教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

不论用什么软件,操作过程都是一样的,可能受众人群所熟悉的软件略有不同,所以都来出一个简单的教程给大家。如果需要使用Creo或者UG来切割的话,可以看下面的文章:

离心泵叶轮单流道抽取方法2

UG叶轮单流道抽取方法

Solidworks是入门相对容易的建模软件,从大二开始就先接触的这款软件,软件没有好坏之分,能按照我们的需求完成就算好。

一、基本操作

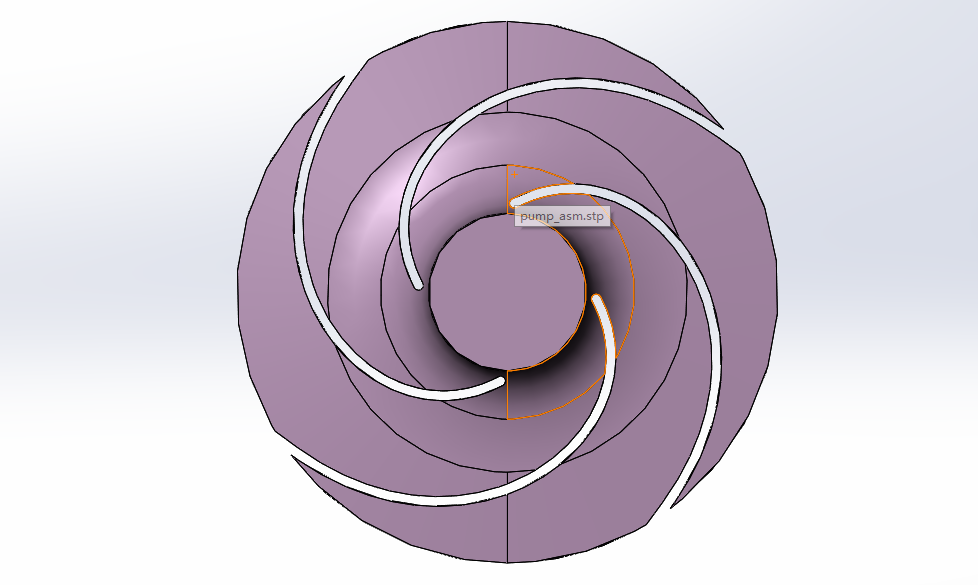

1.打开Solidworks并导入叶轮水体模型

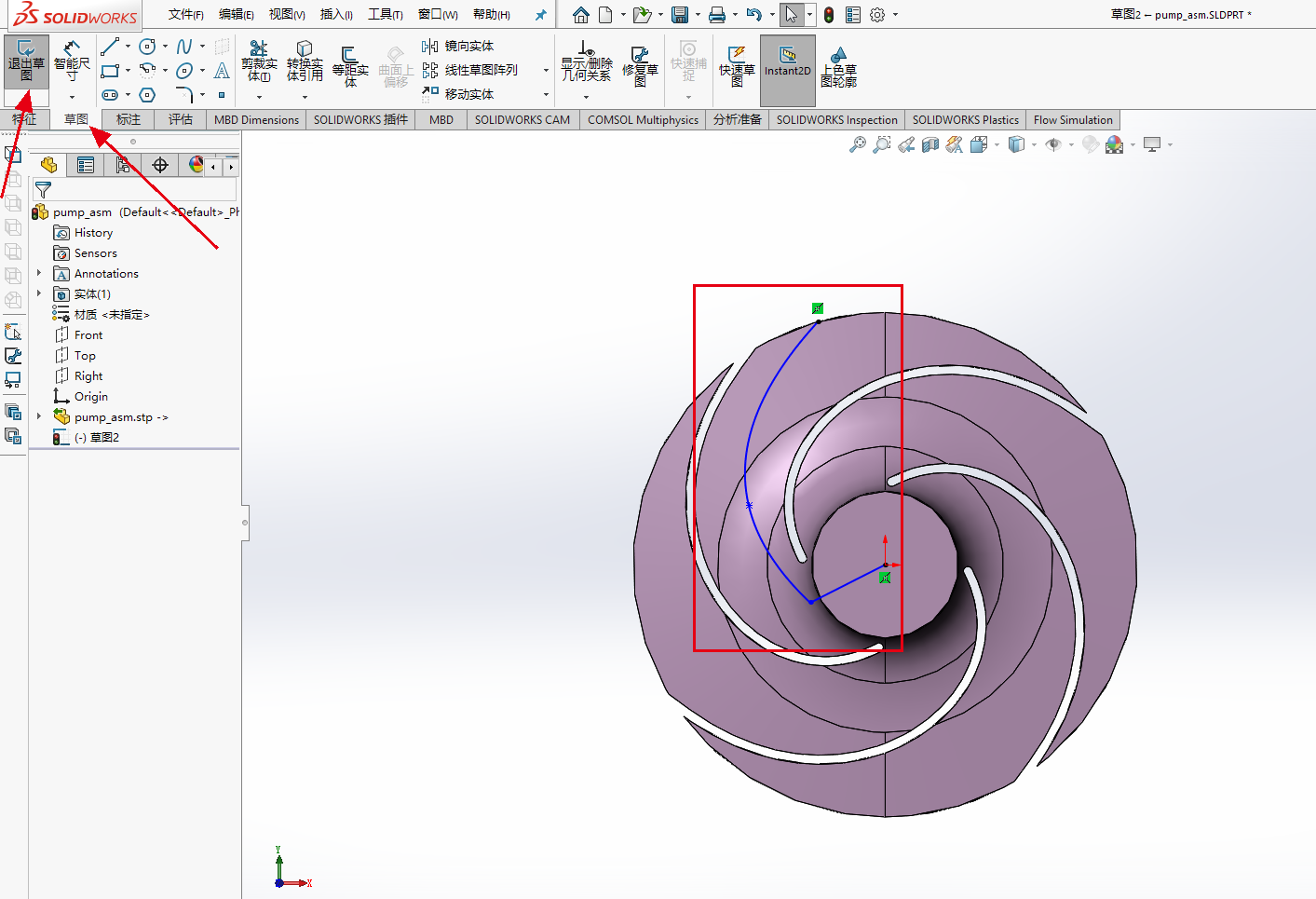

2.草绘过流道的型线(不要求精度,直线+样条曲线即可)

3.拉伸曲面

将草绘的曲线拉伸为曲面

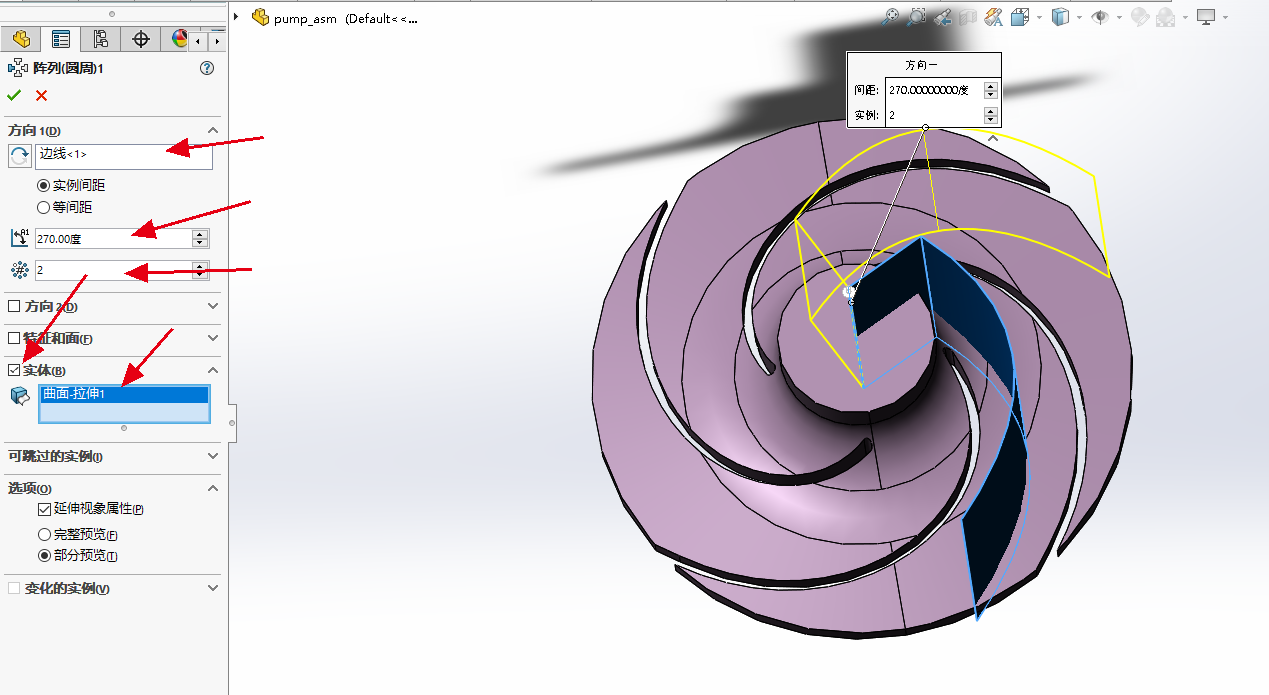

4.阵列曲面

两个曲面所夹的中间流体才是我们需要的单流道,所以通过阵列命令创建一个完全相同的曲面

5.合并曲面(缝合命令)

6.使用曲面切除(对应Creo中的实体化命令)

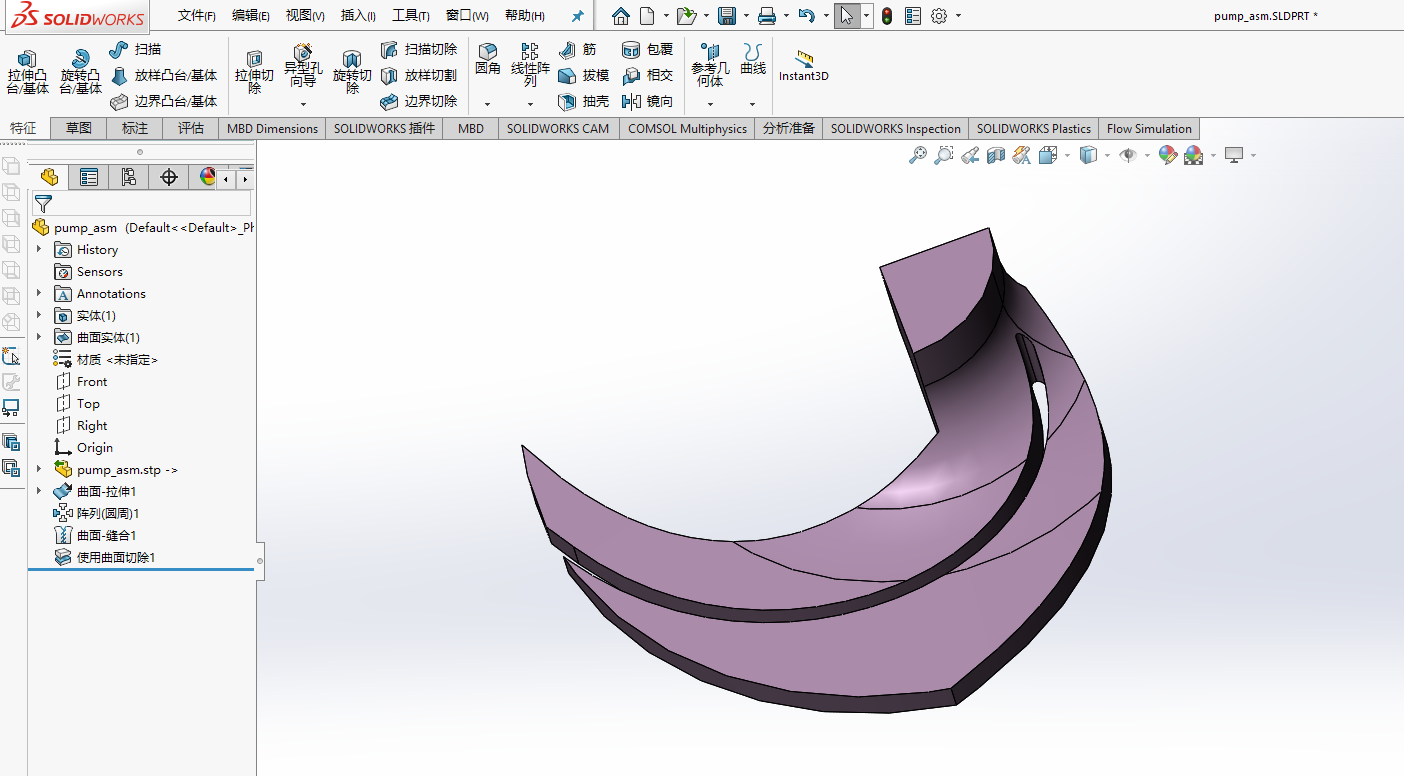

最终效果:

二、视频教程
