叶轮 > 翼型/水翼设计 > 叶片属性

► 叶轮 | 叶片属性

[仅限轴流式机械]

在选项卡上轮廓选择指定轴向叶片型线属性。为此，需从型线管理器.

中选择型线。至少需要在1个展向位置指定型线，以便在所有展向上使用相同型线。

或者，可在其他展向位置选择不同型线，从而在不同型线之间进行插值。

可通过勾选每行开头的复选框，激活按展向选择型线功能。

通常，有两种翼型设计方法可供选择：

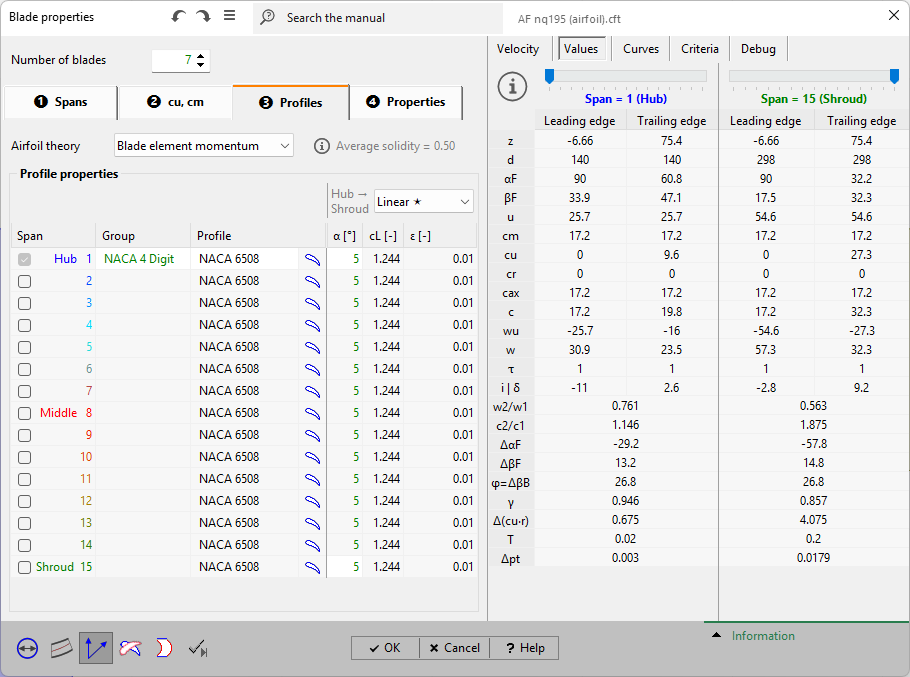

1. 叶素动量法

此处可使用NACA 4位数型线或基于点的型线。还需指定攻角α，详见叶素动量法.

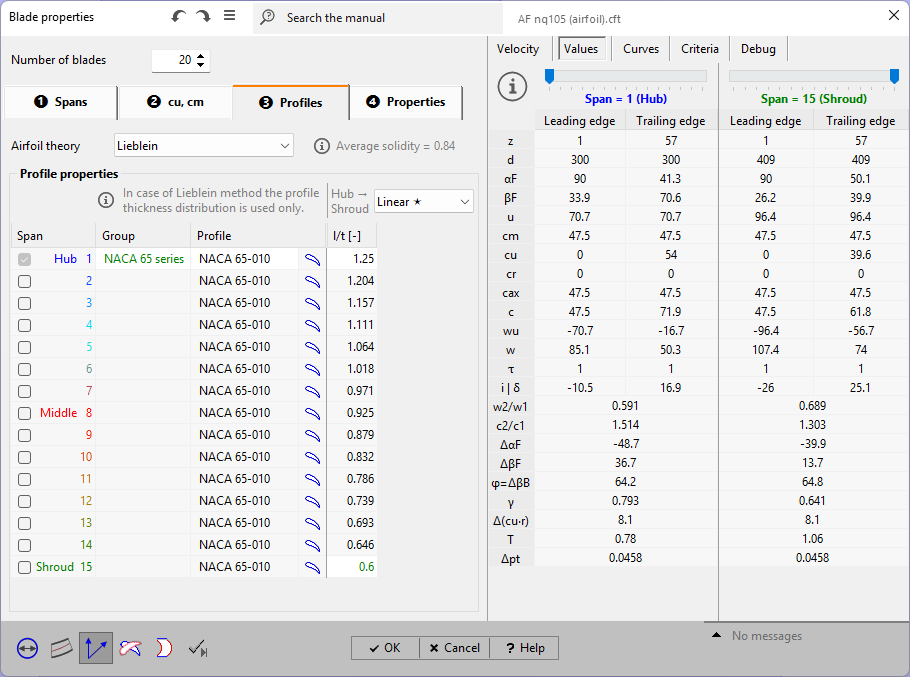

此处仅可使用NACA 65系列型线。需指定稠度l/t，其值在所有展向上必须在0.4至2.0之间。该值用于计算骨架长度和安装角，详见Lieblein方法.

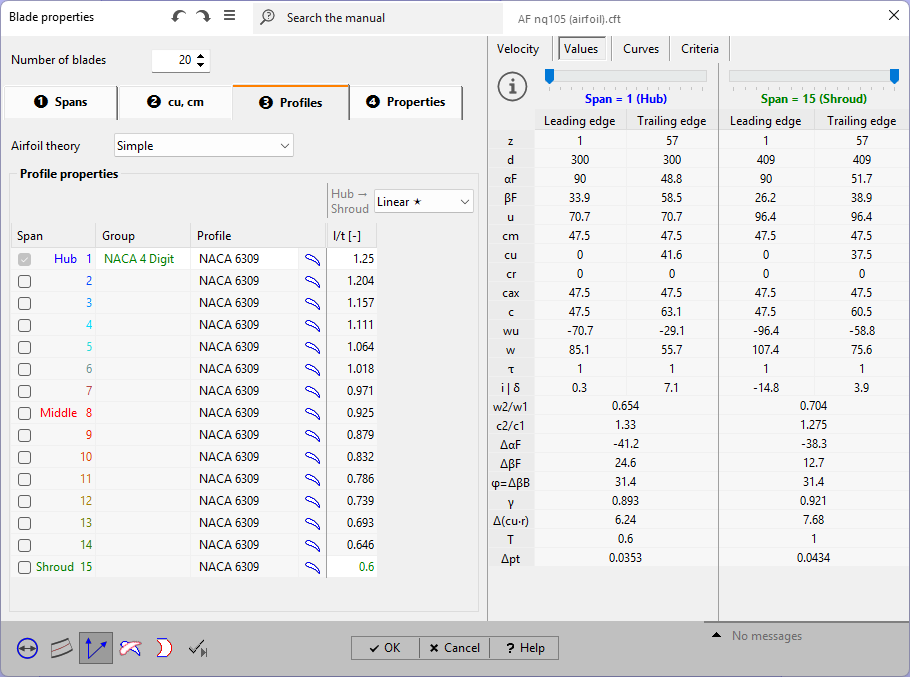

此处可使用NACA 4位数型线或基于点的型线。需指定稠度l/t，详见简单方法.

问题	可能的解决方案
型线不合理。
几何描述或极坐标数据不合理。	NACA 4位数或基于点：极坐标数据必须包含多于一对(cl, α)和(ε, α)，详见型线管理器. 基于点：上下侧中点必须分别从(0, 0)开始，到(1, 0)结束。 NACA 65系列：厚度值数量必须大于1。圆形：必须包含多于2个数据点(x, y)。

问题

可能的解决方案

型线不合理。

几何描述或极坐标数据不合理。

NACA 4位数或基于点：极坐标数据必须包含多于一对(cl, α)和(ε, α)，详见型线管理器.

基于点：上下侧中点必须分别从(0, 0)开始，到(1, 0)结束。

NACA 65系列：厚度值数量必须大于1。

圆形：必须包含多于2个数据点(x, y)。
