► 设置 | 数据库 | 型线
对话框列出所有已定义的型线。可添加新型线，重命名、删除或修改现有型线。
右侧面板可定义所选型线的属性。可用参数因型线类型而异。
打开和保存按钮提供CFturbo安装间型线数据交换的功能。

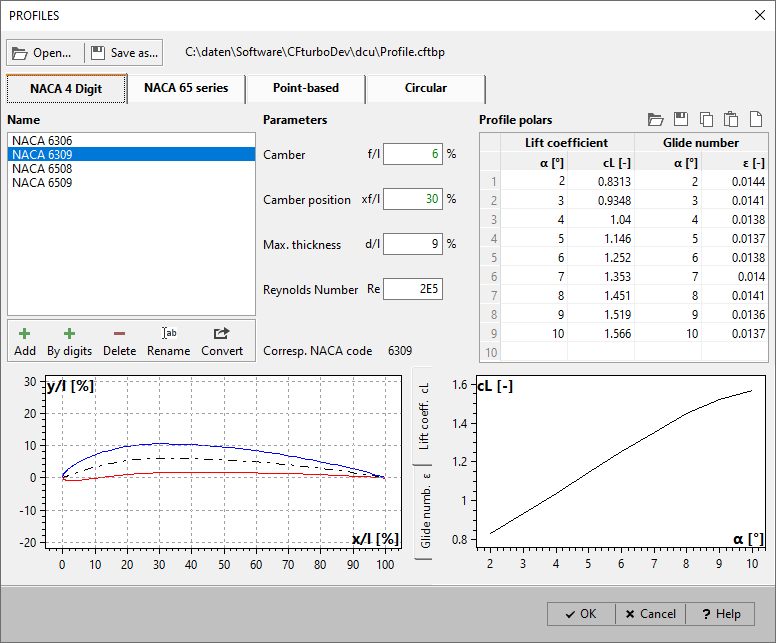

NACA 4位数字
NACA 4位数字翼型为低弯度型线。该型线系列允许分别修改弯度和厚度，特别适用于叶片设计。
型线由以下参数定义：
•第一位数字描述最大弯度占弦长的百分比。
•第二位数字描述最大弯度距翼型前缘的距离，以弦长的十分之一表示。
•最后两位数字描述翼型最大厚度占弦长的百分比。
厚度分布公式如下：
.
若型线无弯度，其重心位于x/l = 42.04%处。此为轴向定位的默认位置，用于叶片位置与掠形.
中线由两段抛物线弧组成，其过渡点分别为各自顶点。该点由前两位数字定义。
.
除几何属性外，还需根据攻角设置升力系数和滑翔比。

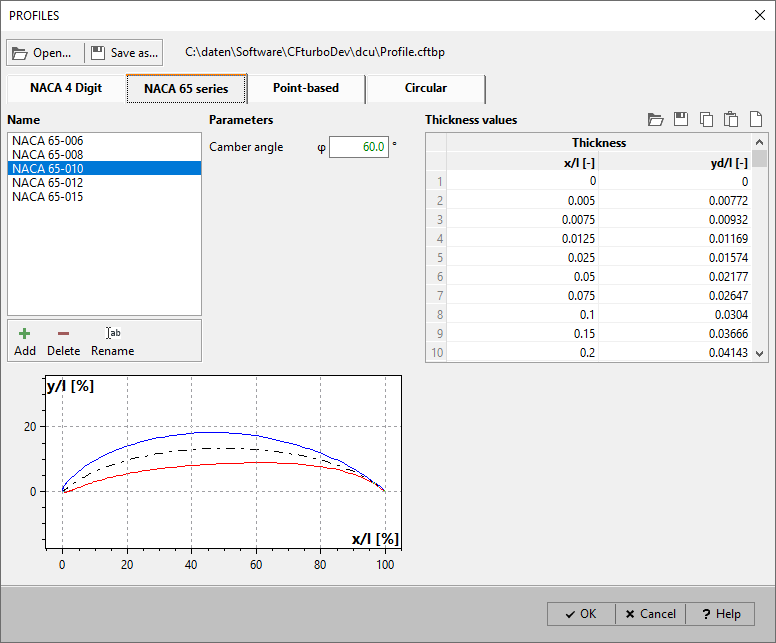

NACA 65系列
NACA 65系列因其系统性的叶栅研究对涡轮机械具有重要意义。与NACA 4位数字相比，其气动数据也适用于更高弯度的型线。
中线可根据理论升力系数计算，该系数由用户定义的弯角得出，参见Carolus第54页（公式3.11、3.12）：
,
.
可修改前缘半径，厚度值需在表格中更改。可输入弯角以生成弯度型线。通过点击“转换”可将此型线升级为基于点的型线。请注意，骨架设计在相应设计步骤中完成。因此弯角不属于型线描述部分，此处提供仅用于信息参考和转换目的。

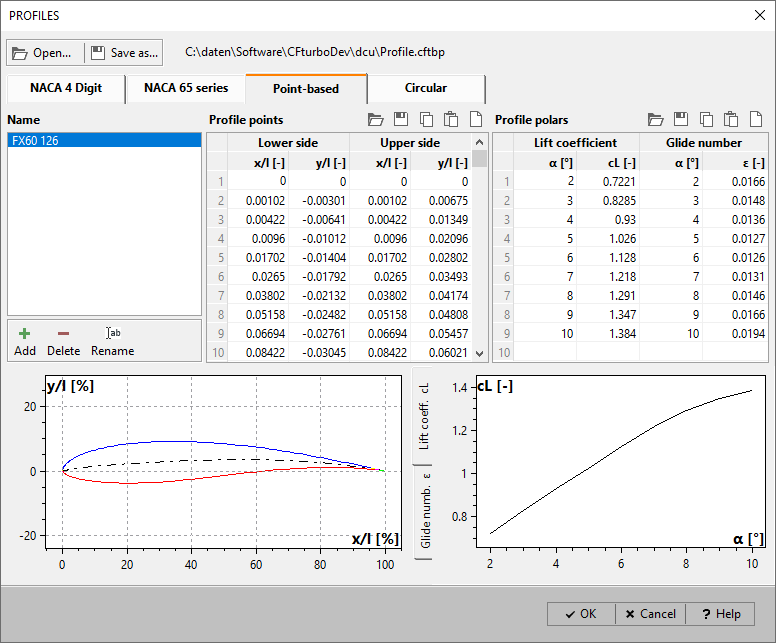

基于点
除NACA型线外，还提供用户自定义型线。需已知型线上下侧数据。此外，需根据攻角设置升力系数和滑翔比。

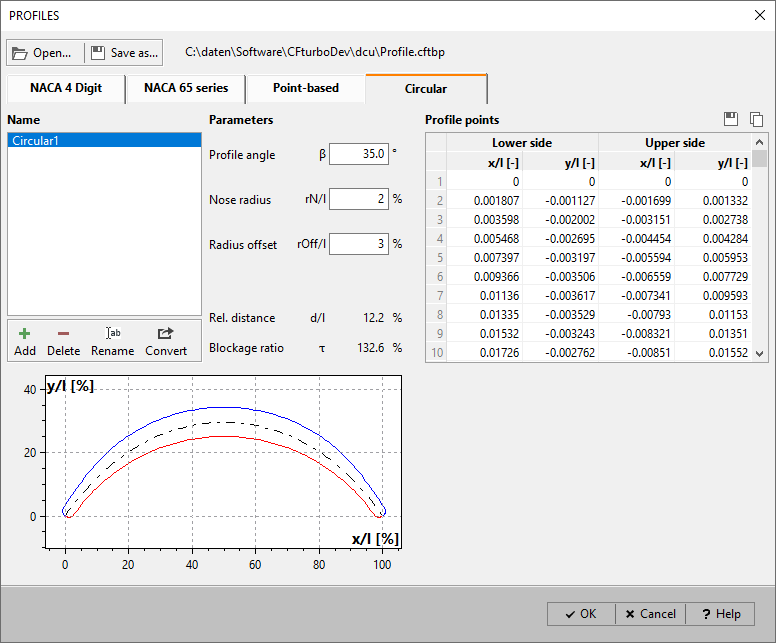

圆形

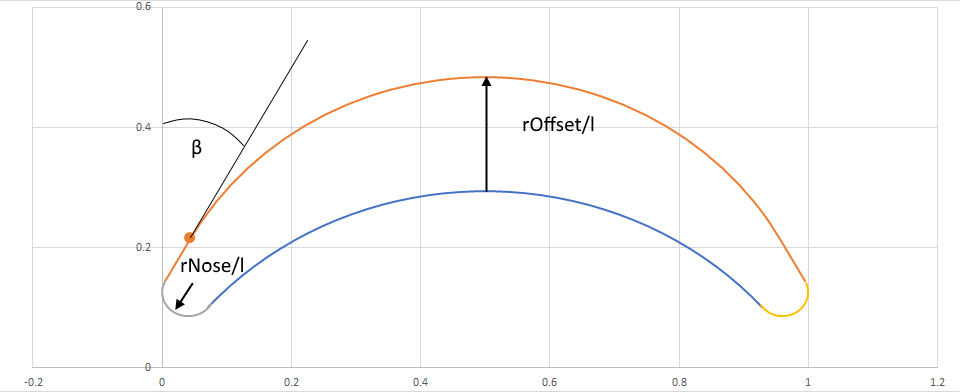

圆弧型线由两段圆弧、一段直线段和具有特定前缘半径的鼻部构成。通过三个参数描述：型线角β、前缘半径rN/l和半径偏移量。构造细节如下方草图所示：
