► 叶轮 | 叶片属性
叶片属性的定义分三步进行：
(1) 叶片设置
(2) （仅适用于轴流机械）
(3) Cu、cm 规格重要截面
(4) 叶片角度

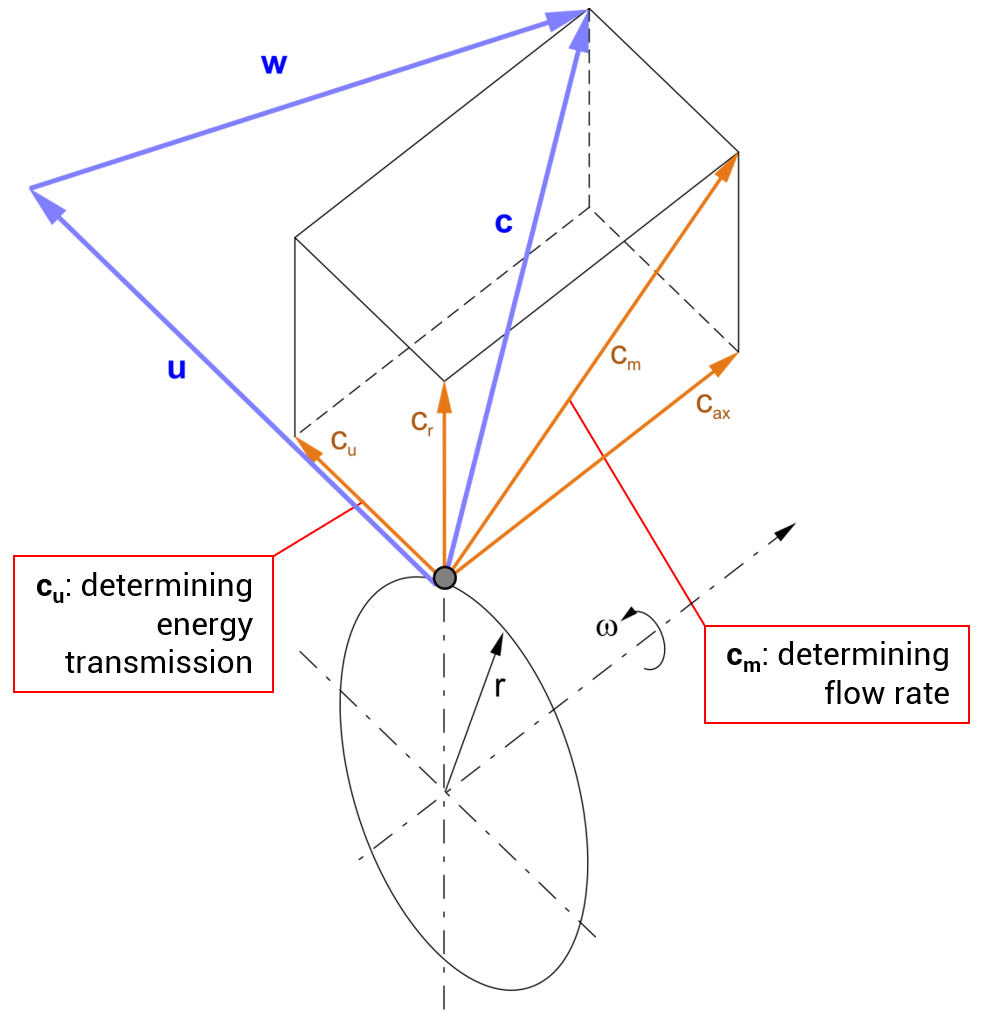

绝对和相对流动
|
涡轮机械基本运动学方程 |
速度三角形
径向叶轮 |

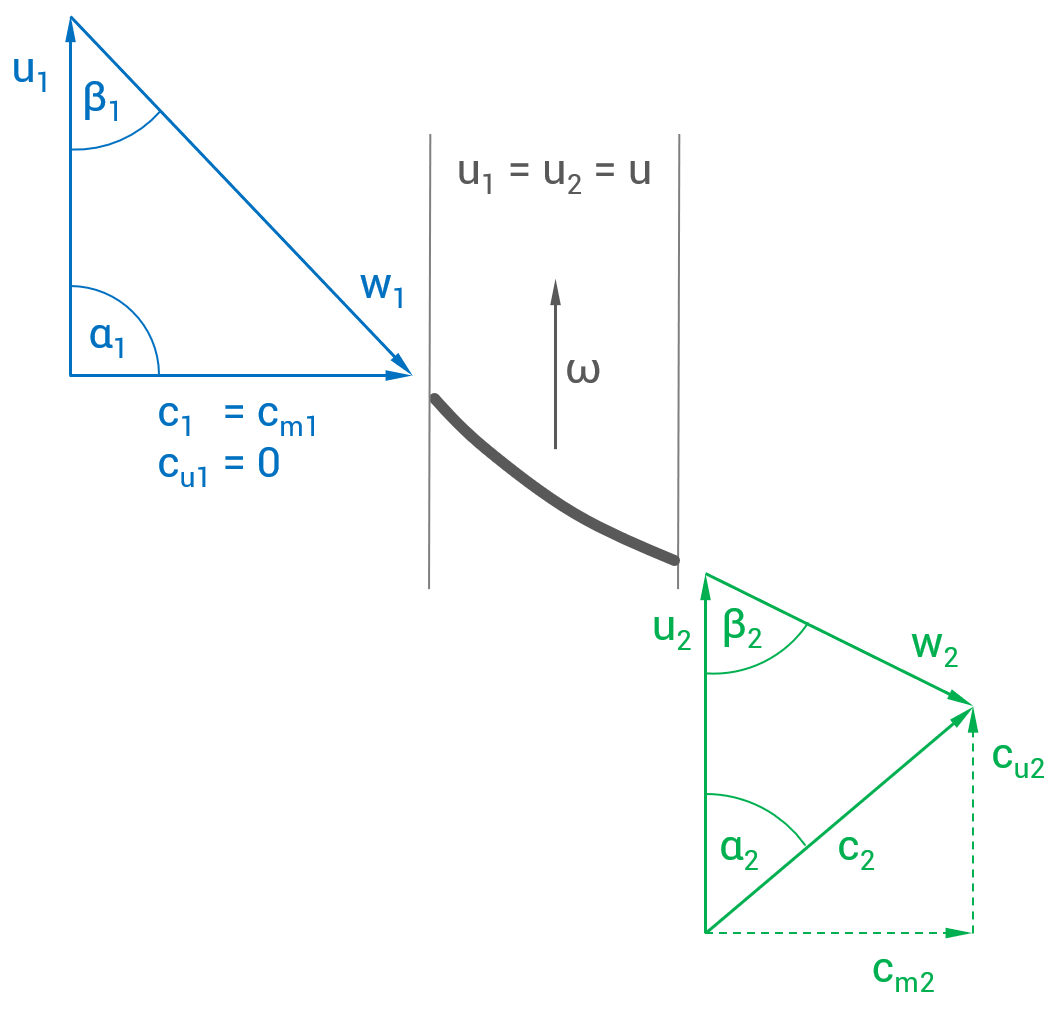

轴流式叶轮 |
|
|
恰好在……之前
|
轴流式叶轮 |
|||||||||||||
|
||||||||||||||

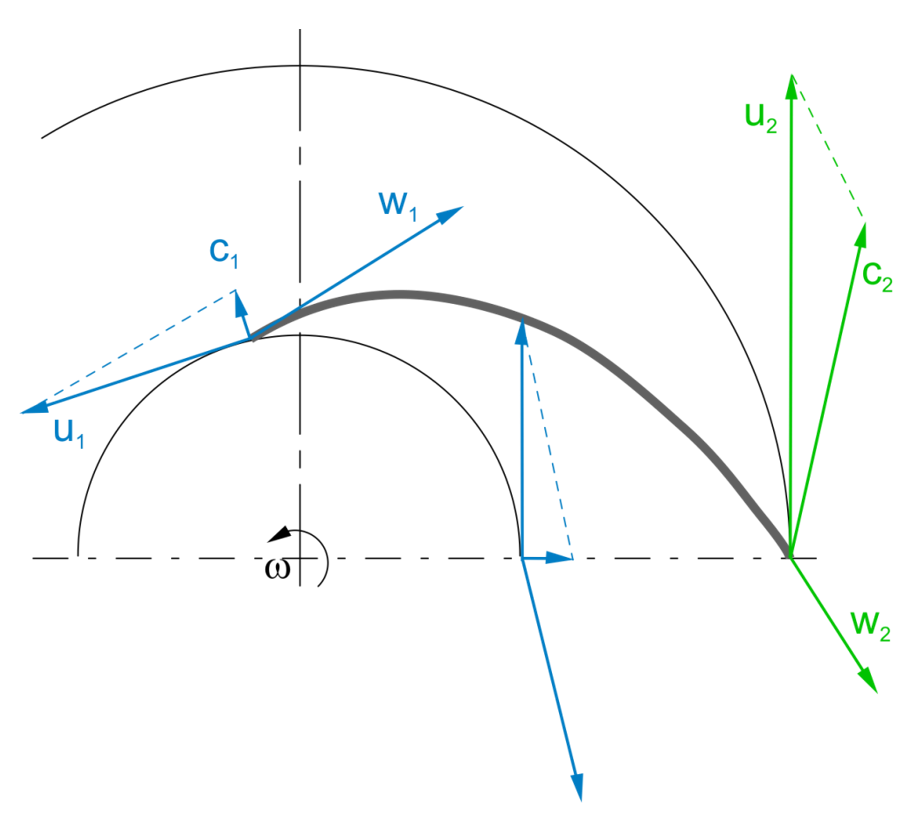

径向叶轮 |
径向转子 |
|||||||||||||
|
|
|||||||||||||
在右侧面板中，显示一些由计算或确定值得出的信息：
Usual number of blades are:
泵 |
3 ... 7 巴氏叶（低nq）：12 ... 24 诱导轮：1 ... 3 |
风机 |
6 ... 10 |
压缩机 |
取决于叶片出口角β2: •β=122≈30° •β=162≈45°...60° •β=202≈70°...90° |
径向流入式燃气轮机 |
12 ... 20 |
轴流式燃气轮机 |
30 .. 70 (100) |
轴流式压缩机 |
20 .. 40 |
混流式水轮机 |
6 .. 16 |
叶片数量多——导致叶片载荷低——与较高的摩擦损失相关。选择较少叶片——导致叶片载荷较高——可能因二次流增强及叶片与流动方向偏差增大而使水力损失上升。
根据普夫莱德雷尔推荐的叶片数量显示在信息图中作为提示[仅适用于离心泵、混流泵、风机、压缩机]:
系数kz= 6.5 ... 8.0（压缩机），其他情况为5.0 ... 6.5
基于茨威费尔功系数推荐的叶片数量显示在信息图中作为提示[仅适用于轴流式燃气轮机]:
其中Δz为轴向弦长，dav为平均叶轮直径
茨威费尔功系数范围为ψ = 0.75..1.15，具体数值在近似函数中指定.
分流叶片与主叶片关联
若叶轮带有分流叶片，可选择将分流叶片形状与主叶片关联。关联时分流叶片为主叶片的截断版本；否则可完全独立设计分流叶片。
信息
(1) 速度三角形
|
显示流入和流出的速度三角形。实线表示轮毂（蓝色）和轮缘（绿色）上的流动速度。 叶片区域前后直接的速度由虚线显示，以表示流动域中阻塞的影响。 此外，叶片角度由粗线显示，以便观察前缘的攻角和后缘滑移速度引起的流动偏差。 (2) 数值 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|

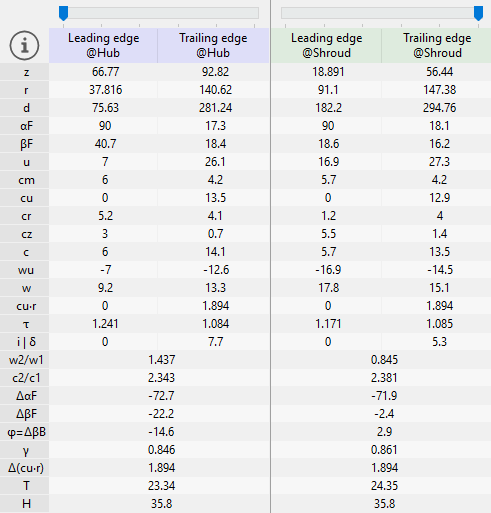

(2) 价值观速度分量和流动角度的数值以表格形式显示。鼠标悬停时也会显示简短说明：
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
(3) 默认βB，仅中弧线设计最优自由曲面3D叶片形状的默认叶片角度显示，并与当前指定/计算角度对比。偏离默认值的角度以红色标记。默认叶片角度基于以下条件计算：
若组件中已存在中弧线设计，则自动计算这些相关角度供参考，否则表格单元格保持空白。 |
