<< 点击显示目录 >> 叶片角度

► 叶轮 | 叶片属性

在此页面上，叶片角度进行计算。

后续设计的中线取决于截面轮廓的数量和子午面位置，以及叶片角度。叶片角度βB1与βB2根据速度三角形计算，其中考虑了流道叶片堵塞和滑移速度。

设计叶片时的自由度取决于所选叶片形状。就叶片角度而言，这意味着它们被标记为（自动）并且是平均线计算的结果。

从轮毂到轮缘的分布

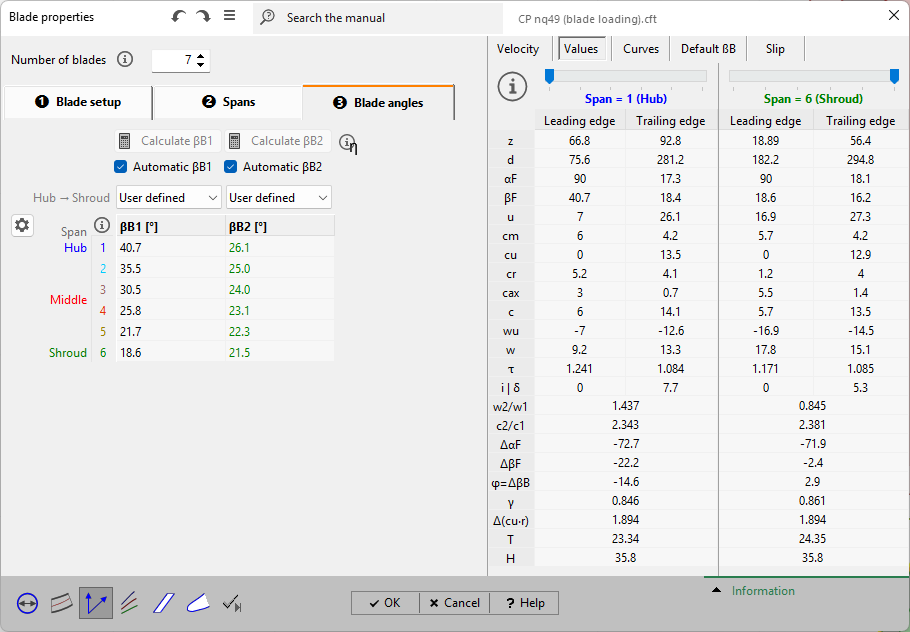

叶片角度可在所有展长处计算。在面板上从轮毂到轮缘的分布您可以定义内部截面的叶片角度如何确定。

叶片角度 βB

▪使用来自以下的值计算叶片角度叶片设置通过按下按钮计算 βB

▪手动必要时调整计算出的叶片角度

叶片角度的计算或输入可针对每个展长（叶片轮廓）执行。

使用二维叶片形状时，根据前缘形状（例如直前缘），少量轮廓可能就足够了。因此，风扇的初始设计使用两个叶片轮廓进行。

叶片角度根据下面列出的方程计算。一旦确定，默认情况下保持不变。如果修改了主要尺寸或子午面轮廓，或者更新了叶片厚度或滑移速度的值，则应通过按下按钮重新计算叶片角度计算βB。如果选中复选框自动，则此重新计算会自动进行。



•计算的详细信息进口速度三角形

•计算的详细信息出口速度三角形

（自动）

对于特殊叶片形状，存在一些限制，只有轮毂处主中线的叶片角度可以手动计算或调整。所有其他截面的角度将在后续的中线设计过程中自动计算，因为它们取决于中线形状。这一事实由表格中的标题“（自动）”指示。这意味着存在基于所选叶片形状的耦合条件，导致叶片角度的自动计算。叶片角度可在中线对话框中的“信息值”面板完成。

圆形叶片组

中显示。对于圆弧形叶片，叶片半径 R 会与叶片角度表一起显示以供参考。该半径取决于前缘和后缘处的半径 r1、r2和叶片角度βB1, βB2。如果无法计算圆弧形叶片，则会显示警告符号。

可能的警告
