叶轮 > 中线设计 > 叶片边缘

使用“附加视图”按钮可在叶片边缘对话框中显示以下信息：

信息值

信息面板显示所设计叶片轮廓的信息：

喉部面积
两个相邻叶片之间的最小横截面

展向喉部距离
喉部距离：每个展向位置两个相邻叶片之间的最小距离

前缘喉部距离：每个展向前缘位置两个相邻叶片之间的最小距离

后缘喉部距离：每个展向后缘位置两个相邻叶片之间的最小距离

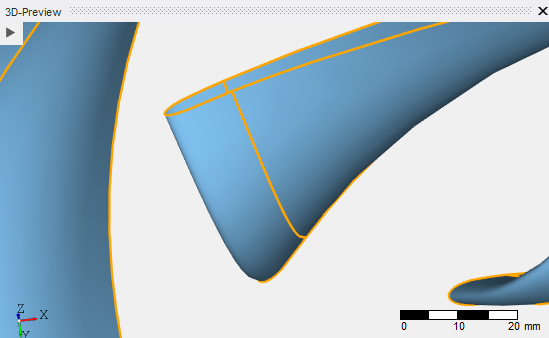

三维模型当前设计的叶片以及轮毂和轮缘表面及中面。

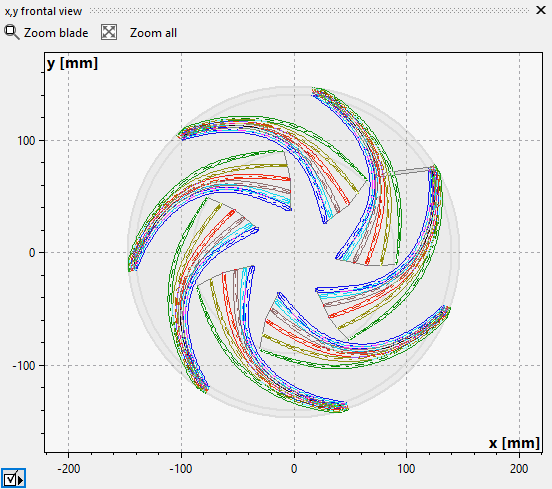

的正视图以正视图显示设计的叶片，包括直径dH和d2.

此外，显示两个相邻叶片之间的最小横截面。

近似垂直流过的区域，由轮毂、轮缘和两个相邻叶片形成。

在m-t坐标系中的两个相邻叶片。在显示选项中可以切换以下特征的显示/隐藏：

•轮毂和轮缘轮廓，

•轮毂和轮缘中线，

•喉部距离：轮毂和轮缘处叶片之间的最短距离，

•前缘和后缘喉部距离：轮毂和轮缘前缘和后缘处叶片之间的最短距离。

在m-t坐标系中两个相邻叶片的距离。对于具有同轴子午面的轴流机械，这能很好地反映实际距离分布。
