叶轮 > 子午轮廓 > 附加视图

使用“附加视图”按钮可在子午轮廓对话框中显示以下信息：

信息值

显示一些附加数值以供参考：

•轮毂和轮缘上的最小曲率半径（位置在轮毂和轮缘曲线上标出）

•从轮毂和轮缘的前缘到后缘的静矩 S（见下文）

•轮毂和轮缘端点处相对于水平方向测量的角度 ε

•角度 γ尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见轮毂和轮缘前缘相对于水平方向测量的角度

•轮毂和轮缘的轴向延伸 Δz

•轮毂和轮缘的径向延伸 Δr

•角度 γTE后缘相对于水平方向测量的角度

•默认轴向延伸 ΔzD从进口轮缘到出口中线（仅适用于离心叶轮）

•最大轴向延伸 ΔzM完整子午形状的

•最大径向延伸 ΔrM完整子午形状的

•轴向叶片重叠 zB轮缘叶片区域在 z 方向上与轮毂叶片区域的重叠

•前缘距离 b1从轮毂前缘到轮缘前缘的距离

•前缘圆 b1作为前缘位置子午轮廓内圆的直径

•进口直径 d1在前缘与中线的交点处

•直径比 d1/d2

•进口直径 d1ave作为前缘处轮毂和轮缘直径的平均值

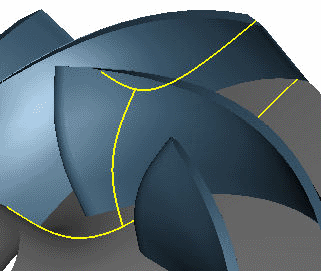

三维模型当前设计的子午形状。

子午线包含轮毂和轮缘，以及叶片在平面上的圆形投影。

沿轮毂和轮缘曲线的曲率变化。变化应尽可能平滑，避免尖锐峰值。

静矩是叶片区域内曲线长度 (x) 乘以半径 (r) 的积分：

轮毂和轮缘端点的静矩应相似。

轮毂和轮缘之间横截面积的变化。

应避免局部最大值或最小值。

子午速度 c 的变化m沿子午流线。
