修整可用于衍生相邻叶轮设计，以降低现有叶轮的能量传递和/或流量。

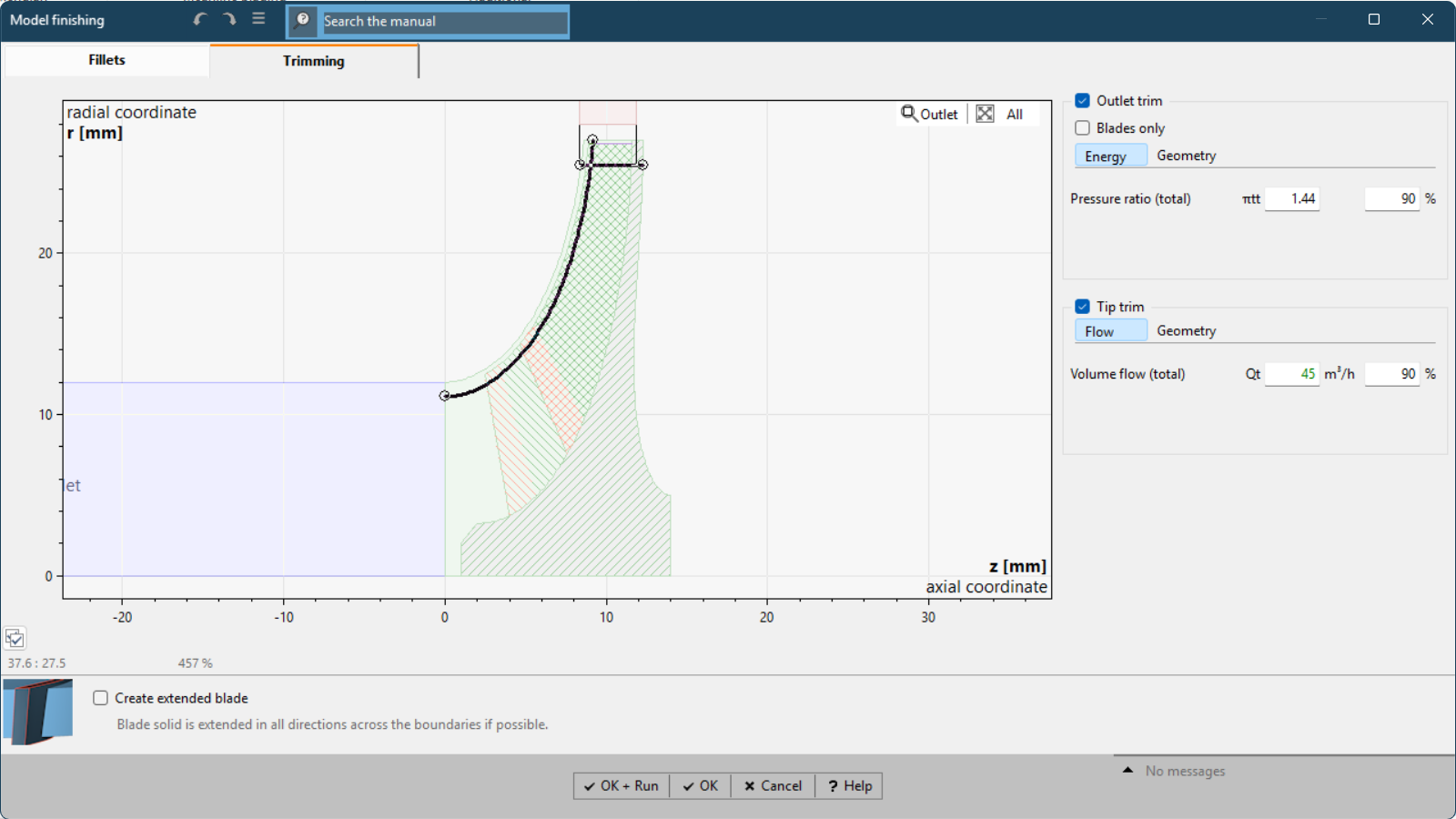

可用选项如下：
修整操作 |
修整叶轮 |
应用 |
进口修整 |
在进口处 |
仅限径向流入涡轮 |
出口修整 |
在出口处 |
轴流和离心叶轮（径向流入涡轮除外） |
叶尖修整 |
在叶片尖端 |
仅限开式叶轮 |
修整曲线定义
修整曲线的几何形状可根据以下标准定义：
能量 |
由以下生成的直线： •绝对能量或 •相对能量 与全局设置定义相关
缩减叶轮直径d2*可通过下式计算, 其中*与缩减数相关。 比值d2*/d2不应低于0.8 ... 0.85。 |
仅限径向叶轮的进口/出口修整 |
流动 |
由以下生成的叶片尖端偏移曲线： •绝对流动或 •相对流动 与全局设置定义相关
缩减的叶轮宽度 b*可通过下式计算, 其中*与缩减数相关。 |
仅叶尖修整 |
几何 |
修整曲线源自 •轮毂/轮罩处进口/出口修整的绝对轴向/径向值 •叶尖修整的进口/出口绝对宽度 •与未修整几何体相关的相对值
|
始终可用 |
激活该选项时仅叶片用于进口/出口修整子午流道（含实体材料）不进行修整。

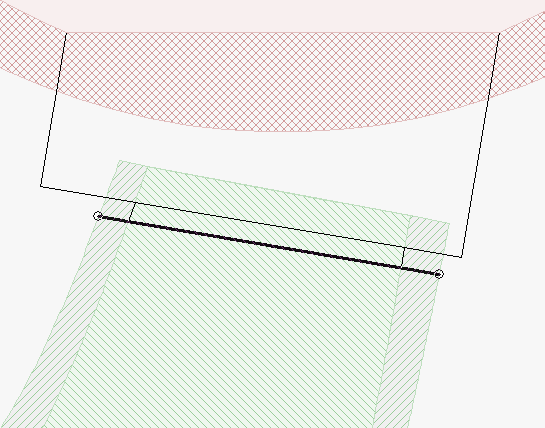

若修整子午流道虚拟几何体将相应更新：
子午流道中因内部限制无法放置修整曲线的区域以红色标记：
问题 |
可能的解决方案 |
|---|---|
不支持通过叶片边缘进行修整。 |
|
修整曲线与前缘/尾缘相交。 |
调整修整曲线位置，确保不与任何叶片边缘相交。 |
主叶片已修整，但分流叶片未修整。 分流叶片已修整，但主叶片未修整。 |
|
修整曲线未同时切割主叶片和分流叶片。 |
调整修整曲线位置，确保主叶片和分流叶片均被修整曲线切割。 |
修整曲线未位于叶片区域内。 |
|
“仅叶片”选项已激活，但修整曲线未切割任何叶片。 |
调整修整曲线位置，确保叶片被修整曲线切割。 或者，停用“仅叶片”选项。 |
不支持在交界面处同时切割两个叶片边缘。 |
|
修整将导致叶轮几何体在进口/出口处同时切除前缘和尾缘，此操作不支持。 |
调整修整曲线位置，确保叶片不被修整曲线切割。 移动叶片边缘使其不被修整曲线切割，远离子午交界面。 或者，激活“仅叶片”选项。 |
