定子 > 主要尺寸

► 定子 | 主要尺寸

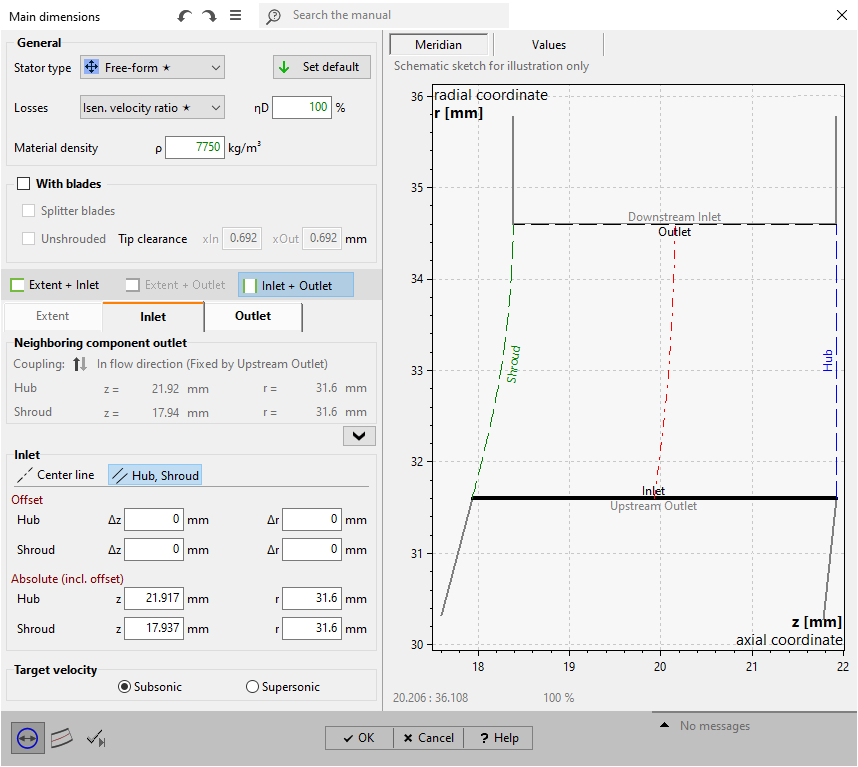

“主要尺寸”菜单项用于定义定子的主要尺寸。

通用

初始定义定子类型。目前可用的类型如下：

• 自由形式

•径向

•碗形

•轴流式

•90°左弯

•90°右弯

使用“设置默认值”按钮可为每种定子类型设置默认属性。

损失定子组件内部用于确定出口总压 pt2显示在信息值中出口。可通过以下方式指定：

的材料密度定子的材料密度是一个信息值，与水力或气动设计无关，但用于计算几何属性。密度值可直接输入或从列表中通过按下设置按钮选择在输入区域右侧。

带叶片

此处可定义定子为有叶片或无叶片。

对于有叶片定子，需定义叶片数量及是否存在分流叶片.

通过无盖可选择设计带轮毂罩或无轮毂罩的定子。对于无轮毂罩定子，需定义叶尖间隙.

范围、入口和出口是耦合的几何定义。必须明确选择和指定三个类别中的两个，剩余一个将自动生成。

对话框右侧会显示一些附加信息。

•的子午面预览基于当前设计的主要尺寸，并可视化总体比例。

•信息值列出由确定的主要尺寸得出的重要系数。具体值取决于左侧选中的选项卡：范围, 进口或出口.
如果字体颜色为蓝色，则鼠标悬停在表格行上时可获得该值推荐范围的提示。
如果字体颜色为红色，则当前值超出推荐范围。

问题	可能解决方案
轮毂/轮缘/中线长度为零（无效几何）。
的定子的范围在轮毂、轮缘或中线处为0。	请指定合理的长度值或完全移除定子。
对于给定的主要尺寸，无法计算热力学状态。 [仅适用于压缩机和涡轮]
尺寸可能对于指定的质量流量和入口条件过小。	增大尺寸（宽度等）或更改全局设置（例如减小质量流量）。如果定子有叶片，其叶片角度也可更改。

进口/出口截面比异常。子午轮廓应使用适当的进口/出口宽度定义。
进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。这可能导致较高的子午加速或减速。	您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。

进口/出口截面比异常。
子午轮廓应使用适当的进口/出口宽度定义。

进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。

这可能导致较高的子午加速或减速。

您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。
