模型显示(顶部)

3D模型

以下操作可通过3D 模型选项卡的按钮执行。它们仅用于可视化,不影响几何模型。

通用

将表示复制到剪贴板

打印表示

将表示保存为 PNG、JPG、GIF 或 BMP

将表示保存为 3D-PDF

可见的 3D 模型数据被传输到 PDF 文档,使用户能够分发或存档 CFturbo 模型的 3D 表示。

PDF 文档包含一个 3D 查看器,包括模型树以及各种 3D 功能(例如测量、裁剪、显示选项)。它可以使用支持 3D 内容的 PDF 查看器打开(例如 Adobe® Acrobat®读者,在没有特定插件的情况下,互联网浏览器无法实现此功能。

如果PDF文档在PDF查看器中打开,且显示的是静态图片而非3D模型,则:

1) 确保使用支持3D内容的PDF查看器
2) 确保在PDF查看器的设置中激活3D内容
3) 点击静态图片以切换到3D内容

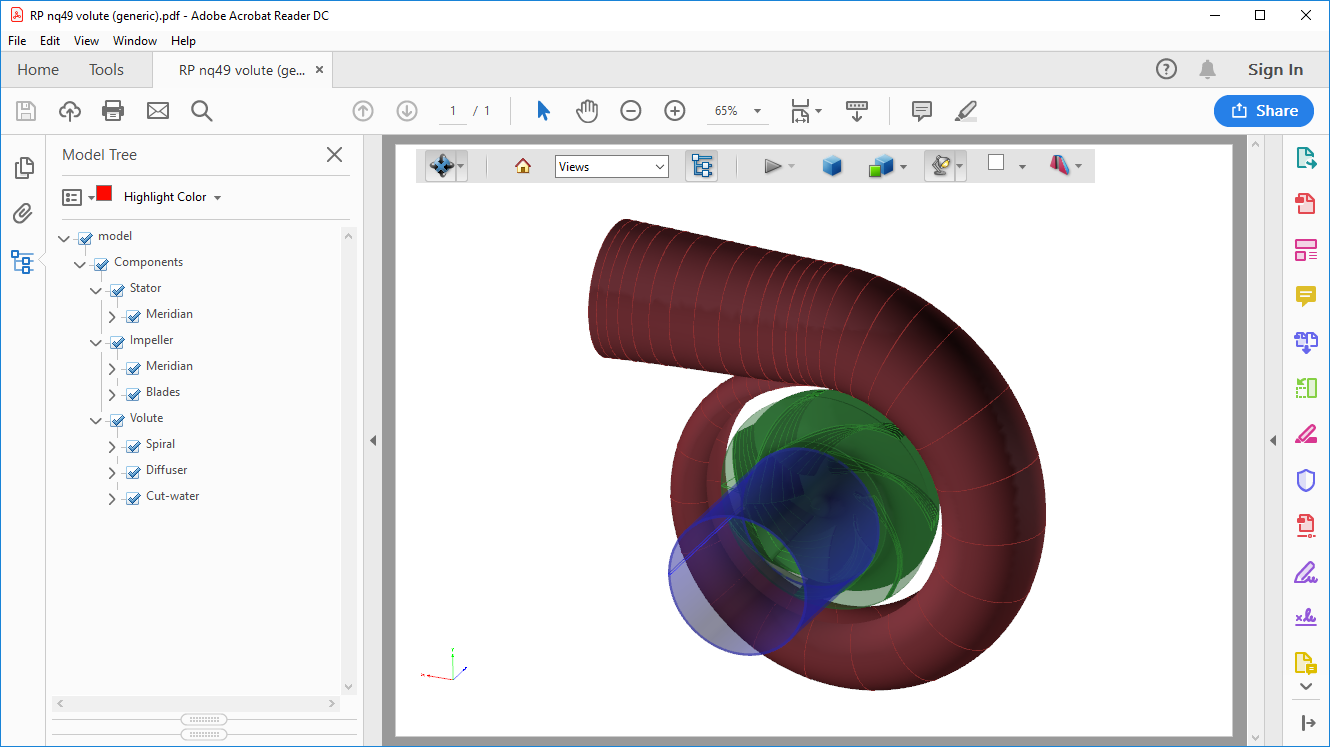

以下是在Adobe Reader DC中可视化的3D-PDF示例:® Acrobat®如下所示:

导入外部3D几何体用于可视化

3D导入功能允许用户查看IGES、STEP、STL、Parasolid和BREP格式的3D数据,或CFturbo项目(*.cft)的3D数据,例如用于与当前设计比较或重新设计。几何数据显示在3D 模型并且可以变换和导出。

如果导入耗时较长,可以选择较低分辨率(参见下方的“设置”)。

视图

适应视图(将所有几何体缩放至可见区域)

重置视图(默认位置)

从文件加载视图

将当前视图保存到文件

设置

切换坐标系开/关

切换比例系统开/关

设置背景颜色

可以生成叶轮绕z轴的均匀旋转,速度可通过滑块条调节。

选择曲线和曲面的分辨率(影响显示)

粗糙

中间

精细

定义点的线宽

定义曲线的线宽

设置曲面等值线数量

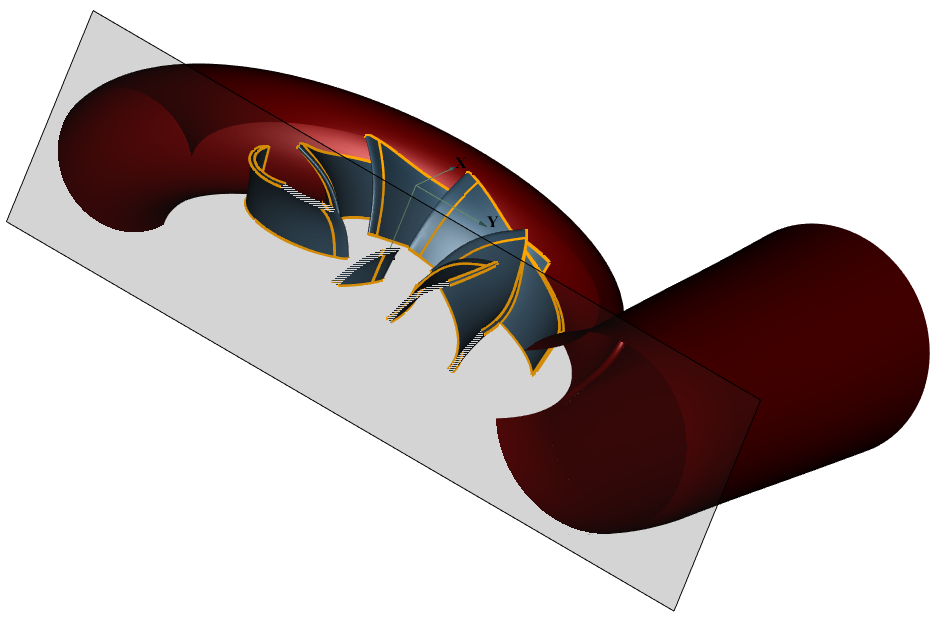

裁剪

可以定义x=常数、y=常数或z=常数的裁剪平面,并可选择显示。裁剪平面的位置可以调整。

裁剪方向(可见裁剪侧)可以切换。

叶片

这些操作仅用于可视化,不影响模型几何体。

请注意:以下选项适用于当前选定的项目组件。

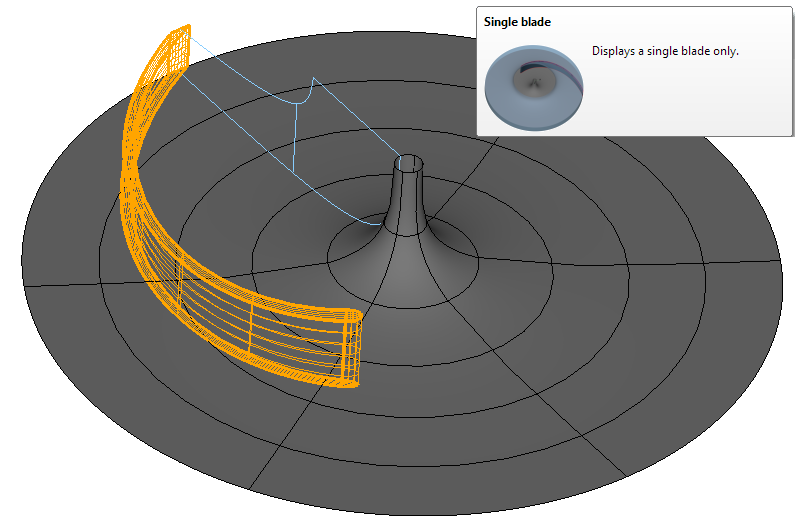

单个叶片



叶片通道



显示由两个相邻叶片界定的单个叶片通道。

所有叶片



显示选定叶轮或叶片定子的所有叶片。

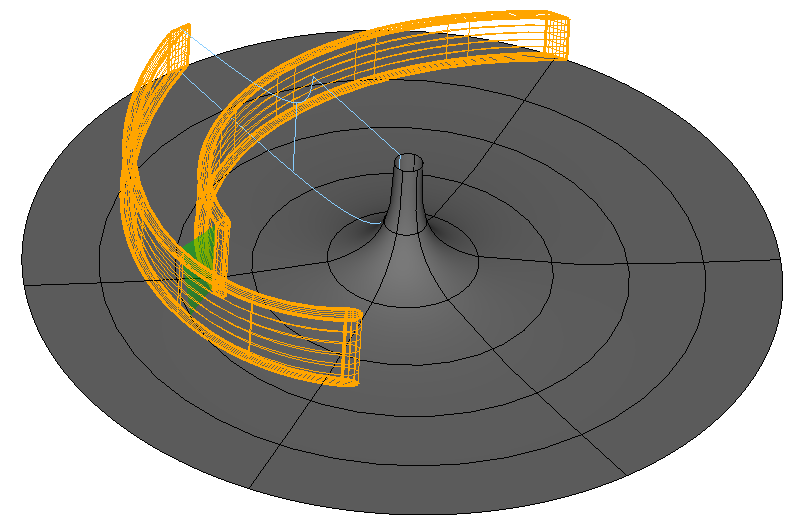

面积



显示当前选定组件中轮毂、轮盖和两个相邻叶片之间近似垂直流过的区域。该区域的位置可选择固定到喉部区域的位置(固定到最小值)。否则,可通过滑块条在叶片通道内滑动到任何合理位置。截面位置.

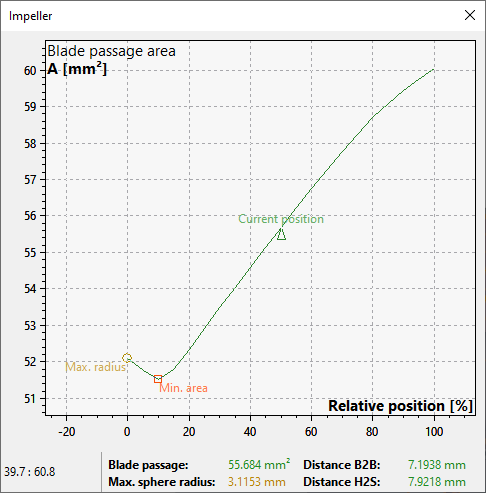

通过按下按钮显示变化打开一个窗口,其中显示截面值随两个相邻叶片重叠区域位置(0-100%)的变化。当前位置、喉部区域位置以及最大球体直径均用特殊符号标记。窗口下部显示当前位置的若干测量值。


球体



球体表示可通过叶片通道的最大可能直径的颗粒。
