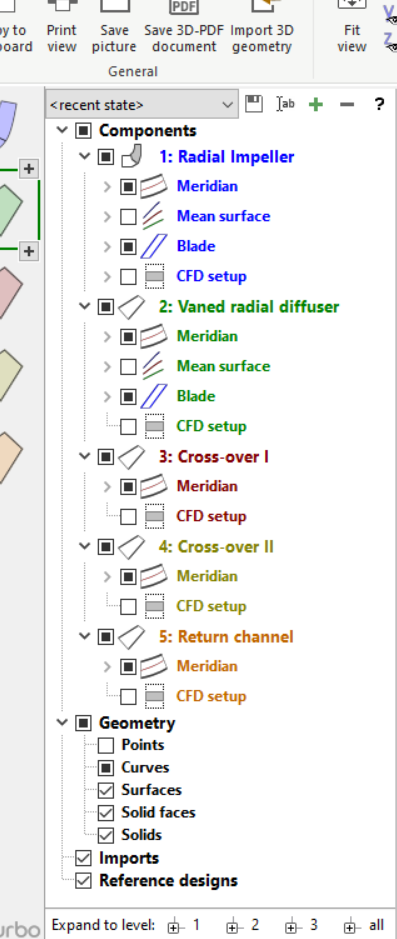

的模型树包含所有可用几何部件，以树形结构列出，其可见性可交替开启或关闭。 如果模型保存为IGES、STEP、STL、Parasolid或BREP格式，所有可见元素将被导出——参见导出. |
显示属性
在模型树中选择的元素会在3D视图中高亮显示。按<Esc>键可清除选择。

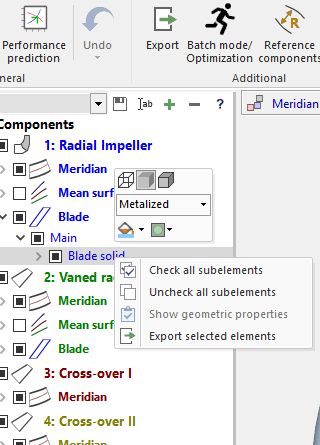

可通过右键单击定义属性：
|
• 显示模式：线框、着色曲面、带边着色曲面 • 材质 • 颜色和透明度 • 选中/取消选中所选元素的所有子元素 • 在额外对话框中显示所选元素的几何属性： o体积、密度、质量、重心和静态惯性矩（针对实体） o面积（针对曲面） o长度（针对边） • 将所选元素导出为IGES、STEP、STL、Parasolid或BREP格式。 导入的几何体将以变换后的状态导出（此选项不适用于STL导入） |
|
对于导入部分中的元素： • 从模型树和3D视图中移除所选元素 • 在模型树中重命名所选元素 |
模型树结构
模型树包含3个主要部分：
1)部分组件
包含项目的所有组件及其以下子元素：
如果元素包含子元素，可通过单击折叠的元素符号展开
).
每个单一元素无子元素可被选中（
）或取消选中（
).
每个单一元素（l子元素可具有三种状态：
|
|
|
|
|
|
一个元素为可见在3D 视图，若其被选中且所有父元素亦被选中。
注意：若在选择元素时按住<Ctrl>键，则所有子元素也将被选中！
2)部分几何
包含所有基本几何类型：
•点
•曲线
•曲面
•实体面
•实体
此功能允许：
•选择所有特定几何类型的对象。在3D视图中，仅显示其父元素也被选中的元素。
•修改所有当前 可见特定几何类型对象的显示属性。
这些截面包含导入的几何模型：从通用3D文件格式导入的3D模型以及来自参考项目的CFturbo组件参考项目.
导入模型的可见性与渲染属性可像截面模型一样进行修改。组件.
选择导入模型的模型树节点可启用整个模型的3D变换。为此，面板变换显示在模型树底部。可用于将导入模型与项目模型对齐，以进行模型形状的视觉比较。
|
的变换面板允许应用五种不同类型的几何变换： •平移可沿坐标轴迭代应用。 •旋转可绕坐标轴迭代应用。 •均匀模型缩放以绝对（百分比）值应用。 •镜像在模型坐标系的所有三个坐标方向上切换。 •Z轴对齐适用于选择包含旋转属性（如圆柱、圆锥）的单个或多个面，并将相关旋转轴与全局Z轴共线对齐。 |
要对所选部件应用变换，请选择变换类型，设置参数，然后按<Enter>键。
模型变换可重置至导入时的状态，点击右上角重置按钮即可。
导入模型的有用变换可通过上下文菜单导出带当前变换的模型来保存，以便后续使用（导出).
模型状态
模型状态包含所有树元素（导入项除外）的属性。可通过模型树上方的控件管理多个模型状态。
|
选择现有模型状态 |
|
保存模型状态 |
|
重命名所选模型状态 |
|
添加新模型状态 |
|
删除所选模型状态 |
以下预定义 模型状态不可修改：
•"默认" |
默认模型状态 |
•"默认 + CFD设置" |
显示CFD设置的默认模型状态 |
•"流道域实体" |
仅显示属于流道域的实体 |
•"材料域实体" |
仅显示属于材料域的实体 |
•"组件颜色" |
每个组件以组件视图中定义的颜色显示组件视图 |
出于性能考虑，模型状态不包含每个独立3D对象的状态，仅包含不同几何类型（点、曲线、曲面）的区分层级。因此，例如属于"曲线"对象的所有曲线共享相同属性。
