涡轮机械基本运动学方程
叶片数量规格

径向叶轮

轴流式叶轮

显示流入和流出的速度三角形。

实线表示轮毂（蓝色）和轮缘（绿色）上的流动速度。

叶片区域前后直接的速度由虚线显示，以表示流动域中阻塞的影响。

此外，叶片角度由粗线显示，以便观察前缘的攻角和后缘滑移速度引起的流动偏差。

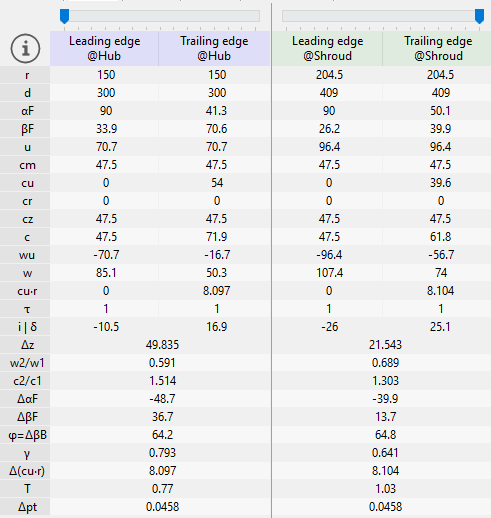

(2) 数值

(2) 价值观

径向坐标

(3) 曲线

此处显示叶片角度及相对流动角度沿展向的分布。

几何参数（角度）的变化：

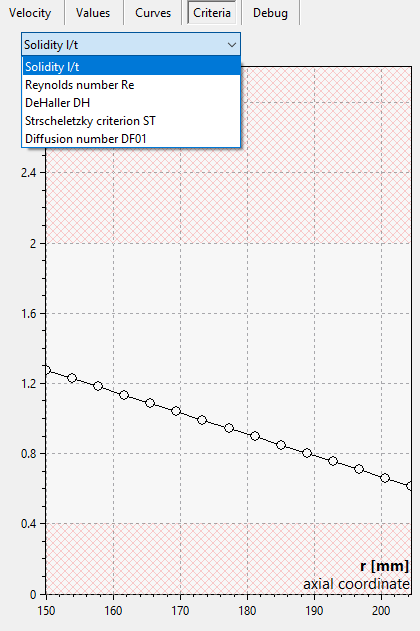

(4) 准则

气动与翼型参数的变化：

自动叶片角度已激活。
数值可能随输入参数变化而调整。

当输入参数修改时，安装角与弦长自动更新。

若要固定安装角与弦长，请取消勾选“自动”计算。如需计算，则需手动启动。

自动叶片角度未激活。
数值已固定，但可能不反映输入参数。

若修改任何输入参数，安装角与弦长不会自动更新。

为确保所有参数修改被考虑，可勾选“自动”选项切换至自动计算。

旋流梯度违反欧拉方程。
检查叶片角度与速度三角形。

cu2*r2低于 cu1*r1（涡轮：cu2*r2高于 cu1*r1）导致能量传递方向错误（涡轮机械欧拉方程）。

重新计算并/或检查安装角 γ 与弦长 l，检查cu-cm-规格或所选叶型.

ΔβB1/2（前缘/后缘）= ... 大于警告水平 ...

所有展向的叶片角度差（最大值-最小值）超过警告水平（参见偏好设置：警告级别).
生成的叶片可能高度扭转。

检查生成的3D叶片形状，并尽可能避免展向叶片角度差异过大。

ΔβB（展向）= ... 大于警告水平 ...

一个或多个展向上的 ΔβB = |βB2 - βB1| 超过警告水平（参见偏好设置：警告级别).
生成的叶片可能高度弯曲。

检查生成的3D叶片形状，并尽可能避免前缘与后缘的叶片角度差异过大。

无法确定叶片角度 βB1/2。无法计算热力学状态。请检查主尺寸、子午面形状或全局设置。

[仅适用于压缩机和涡轮]

对于指定的质量流量和进口条件，尺寸或子午面轮廓可能过于紧凑。

增加尺寸（宽度等）、子午面轮廓或更改全局设置（例如减小质量流量）。
