► 叶轮 | 叶片掠形
在此设计步骤中，可选择性指定叶片掠形。叶片掠形通常仅出于声学原因有用，且会略微降低效率。
在默认配置中，此设计步骤通过将所有叶型的质心点精确对齐在径向方向，不产生任何掠形。您可随时通过使用重置掠形曲线选项恢复至无掠形配置。

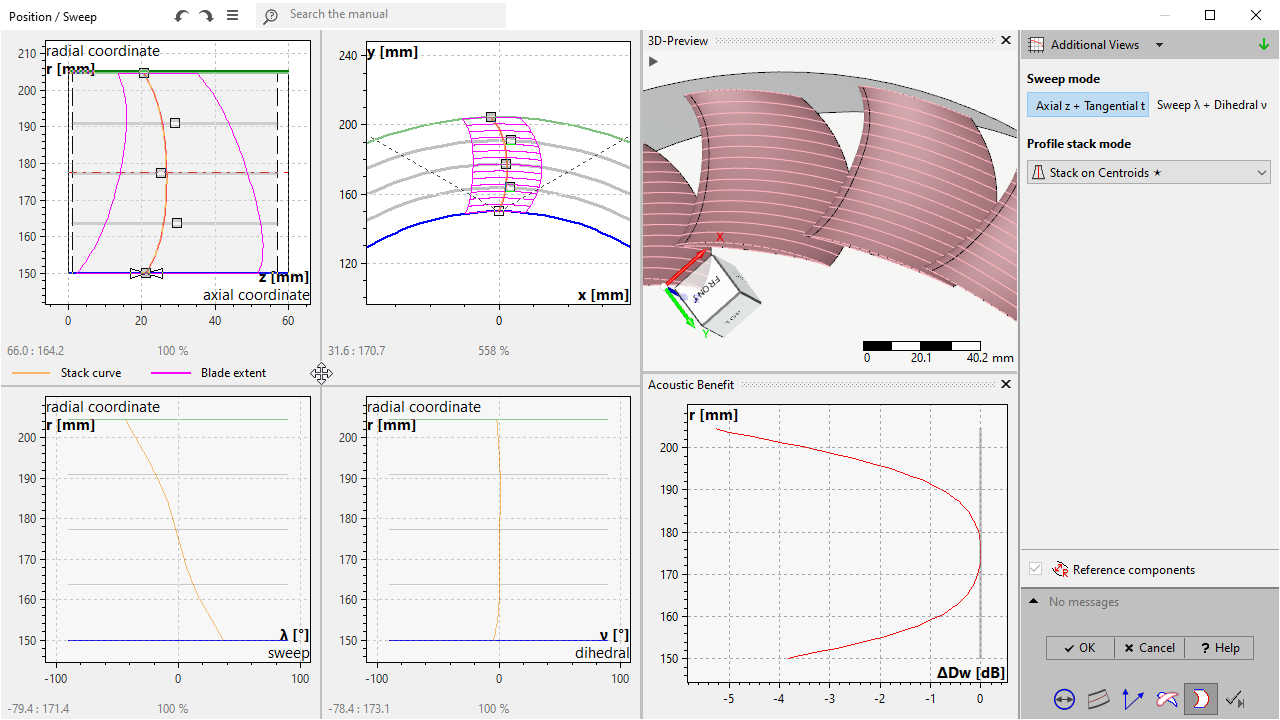

对话框左侧区域包含四个图表，显示当前叶片掠形定义，以多种投影表示。根据扫描模式（见下文）选中时，每次只有两个图表处于激活状态，而另外两个图表仅提供参考信息。
设计曲线（橙色）在激活图表中显示可沿设计引导线（灰色）移动的控制点，这些引导线将轮毂（蓝色）与轮缘（绿色).
用户设计的扫描投影被组合成三维扫描曲线，然后通过沿该曲线堆叠叶片轮廓应用于叶片几何形状。参考性扫描投影会相应更新。
独立于扫描模式叶片在子午轮廓中的定位可通过轴向投影图（左上角）控制。叶片定位可通过扫描曲线底部的一个特殊控制点进行调节，该控制点可沿轮毂轮廓移动，并带动叶片几何形状一同移动。若叶片超出子午边界的设计配置，需通过调整叶片位置进行修正，以成功完成此设计步骤。
以下信息可通过“附加视图”按钮显示：
•信息值：与无扫描状态相比，任何扫描都会导致气动性能的某种下降。扫描修正μ是这一影响的量化表达，基于经验关联式。为补偿扫描损失，当翼型属性重新计算时，将应用扫描修正。
•三维预览：扫描设计过程的最终结果，包括扫描后的三维叶片形状、轮毂与轮缘表面以及中面
•声学优势：……与无扫描叶片设计相比
扫描模式
扫描模式控制哪些二维扫描投影定义叶片扫描，并可由用户修改。
定义叶片扫描时，有两种可选方案：

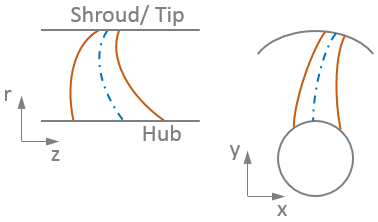

•轴向z + 切向t
在子午视图和轴法向视图中投影的扫描。
该视图还显示叶片轮廓。

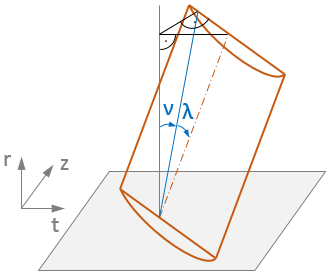

•扫描λ + 二面角ν（默认）
λ：入射角不垂直于叶片轴，但叶片面积仍沿流动方向
ν：叶片平面不垂直于轮毂，定义V形定位
轮廓堆叠模式
轮廓堆叠模式控制二维轮廓如何相对于轮廓几何形状堆叠到三维扫描曲线上。此设计选择随后也会在前一个叶片型面对话框中的轮廓显示中体现。
每种扫描模式的叶片扫描可在以下叶片轮廓位置之一定义：
•
前缘
•
形心（默认）
•
后缘
