故障排除
曲面描述
曲面可通过两种选项在Ansys TurboGrid中描述：“直线型”（线性）或“B样条”。

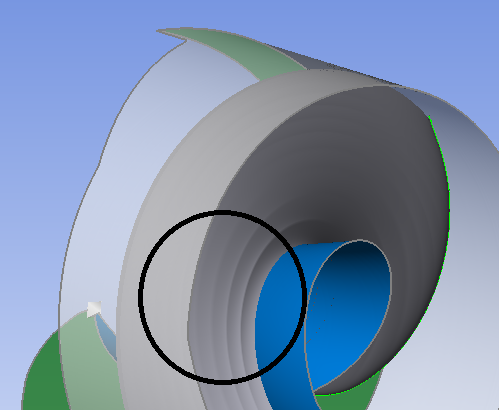

如果曲线未精确位于曲面上，超过4个截面可能导致曲面振荡。

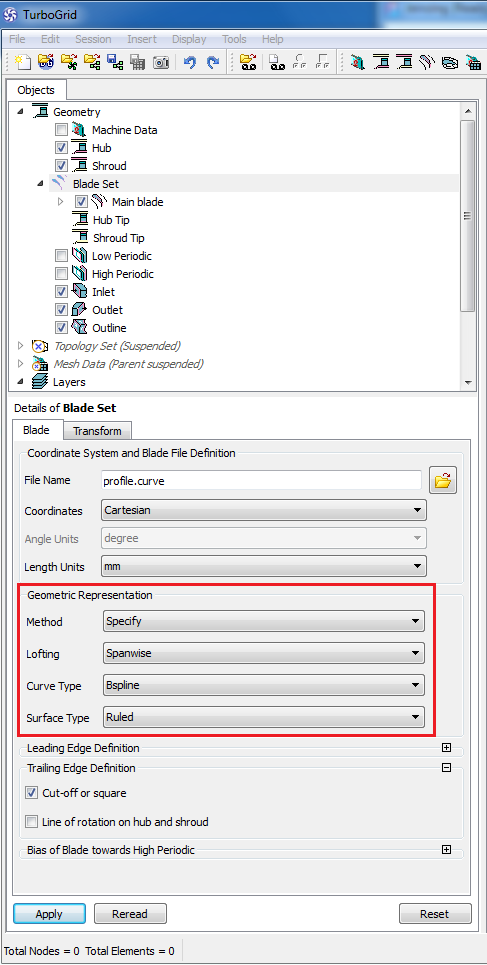

为避免此问题，应在Ansys TurboGrid对象树中的“叶片组”下选择曲面类型“直线型”。
延伸轮盖尖端线时出错
对于开式叶轮和定子，前缘/后缘与子午进口/出口之间的较小区域可能在导入Ansys TurboGrid时导致以下错误消息：
"延伸轮盖尖端线时出错。尝试减小“尖端扩展因子”值。"
有两种选项可增大此区域：
a)在子午轮廓中移动前缘/后缘。边缘不必b) 如果可能，选择相邻定子。。此选项会导致几何修改
b)在进口（用于径向或混流涡轮叶轮）或出口（用于其余叶轮）处激活CFD延伸，位于可激活CFD扩展（参见CFD设置）。。此选项不会导致部件本身的几何修改，但会影响相邻部件（如果存在）。
分流叶片方向：所选拓扑不适当

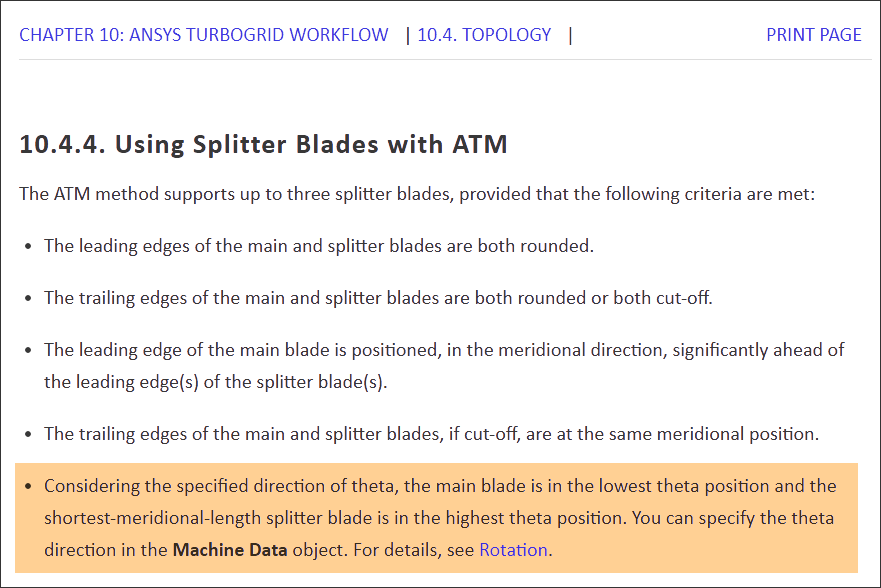

分流叶片θ方向指定了分流叶片相对于主叶片的位置。默认情况下，分流叶片位于主叶片前方（沿圆周方向观察），请参见下方TurboGrid用户指南。CFturbo将分流叶片置于主叶片后方。
有两种选项可同步位置：
1.在CFturbo：在平均线设计步骤.

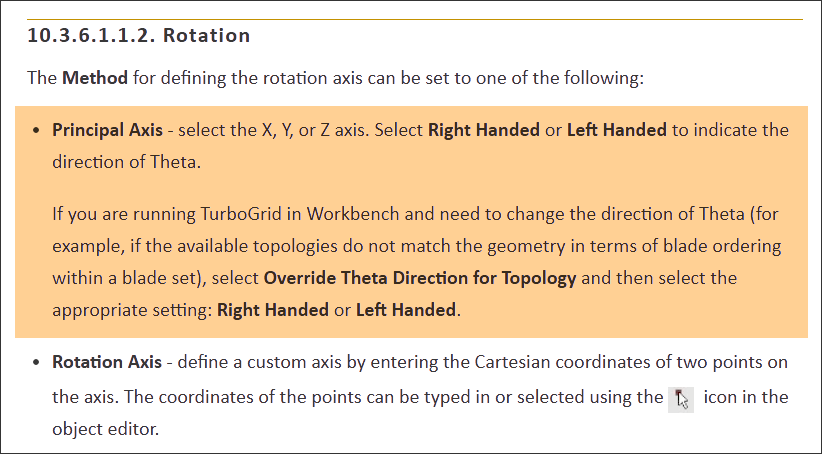

2.在TurboGrid中将分流叶片位置从+50%修改为-50%（或类似值）：在“旋转/机器数据”下通过切换为“右手”或“左手”更改θ方向。在GUI中，TurboGrid提示这会改变旋转方向，但这仅是参考系的新定义。
