叶轮 > 中线设计 > 叶片中线

► 叶轮 | 叶片中线

叶片中线是在中确定的子午流动面数量上设计的叶片属性.

根据所选叶片形状（见叶片属性），中线的设计受到不同程度的限制。

叶轮的叶片构成相对速度的减速叶栅。因此存在流动分离的风险。用户应力求获得连续、平滑的流动方向变化，同时流道横截面的变化应尽可能平稳。

分流叶片

分流叶片在单独的选项卡上显示和设计（分流叶片).

设计选项取决于中主叶片与分流叶片之间的关联叶片属性. 如果分流叶片关联到主叶片被激活时，分流叶片是缩短的主叶片。叶片角和包角自动计算。

可以调整分流叶片在两个主叶片之间的相对位置。对于关联的分流叶片，只能指定单个值；对于非关联的分流叶片，则具有完全灵活性。

附加视图

更多叶片信息以表格和图表形式显示，用于检查设计和提供参考：

•参见附加视图

设计模式

选择当前可用的模式来设计叶片中线。

•参见设计模式

线性耦合（仅适用于自由形式 3D 叶片）

为了实现各中线（叶片表面）之间的连续过渡，每条中线的匹配点必须线性耦合。如果停用此选项，则可以独立修改所有中线。

如果线性耦合模式激活，您可以移动和旋转连接线。所有中线的贝塞尔点位置将相应修改，以获得均匀的叶型。如果选择内部截面的点，则可以移动整个连接线。

角度位置

包角 Δφ（公共/平均）

显示所有中线的当前平均包角。当设计模式 =保角映射时，该值可被修改或重置为默认值，从而使所有平均线具有相同值，基于经验函数。表中给出了每条平均线的包角。

堆叠

堆叠位置是平均线堆叠时的相对位置。仅当叶片具有多于1条有效平均线时（例如自由曲面3D或直纹曲面3D）才可设置。在设计模式为=保角映射时，堆叠位置为零，且当前无法更改。

应用堆叠位置的堆叠曲线位置由表中给出的φ位置确定。因此，它与堆叠位置共同决定了前缘/后缘。对于某些叶片形状，用户定义值可直接在表中指定，或通过进度对话框（列上方的按钮）进行设置。

下方展示了位于堆叠角φ= 45°的直线堆叠曲线示例。若各展向的堆叠角不同，则堆叠曲线为非直线。平均线在此曲线上按给定堆叠位置堆叠：

堆叠0% = 前缘	堆叠50% = 中间	堆叠100% = 后缘

倾斜角

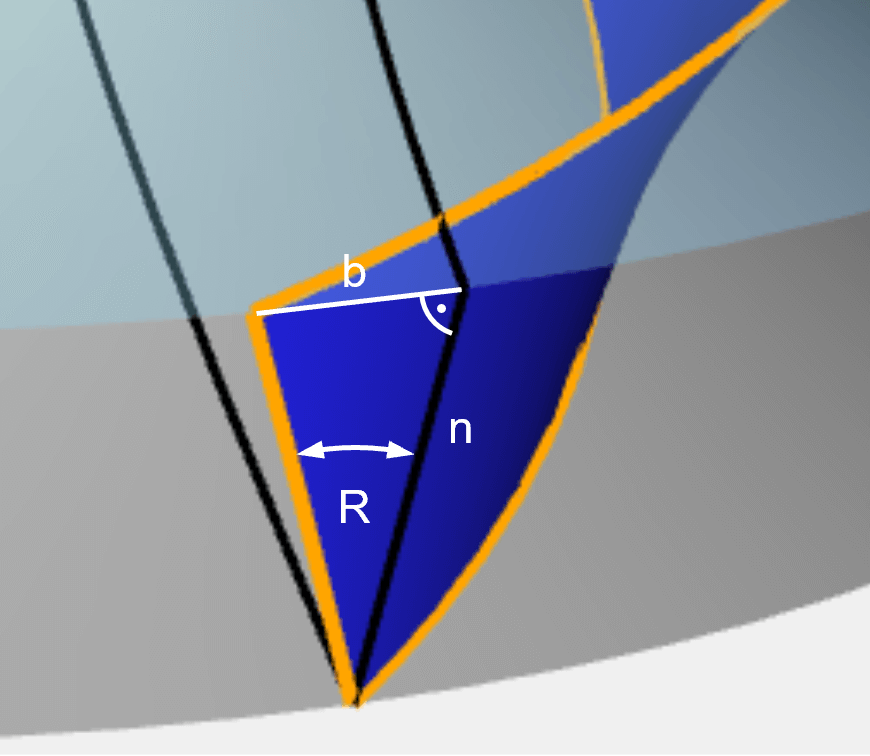

倾斜角R是子午面分别与前缘或后缘之间的夹角。下图展示了倾斜角为零（左图）和R = -20°（右图）的叶片。

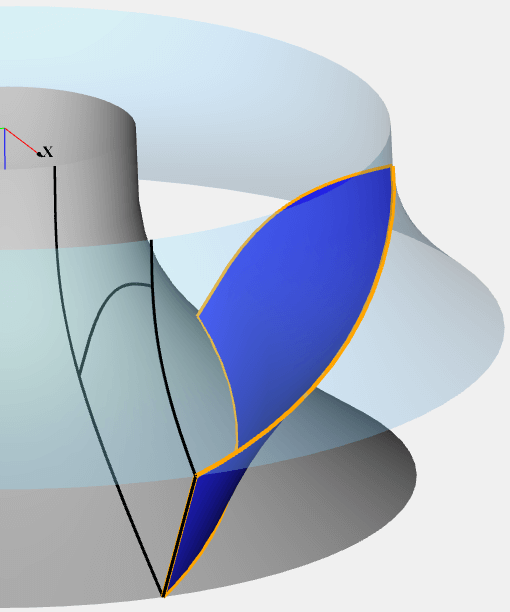

倾斜角R = 0°的叶片

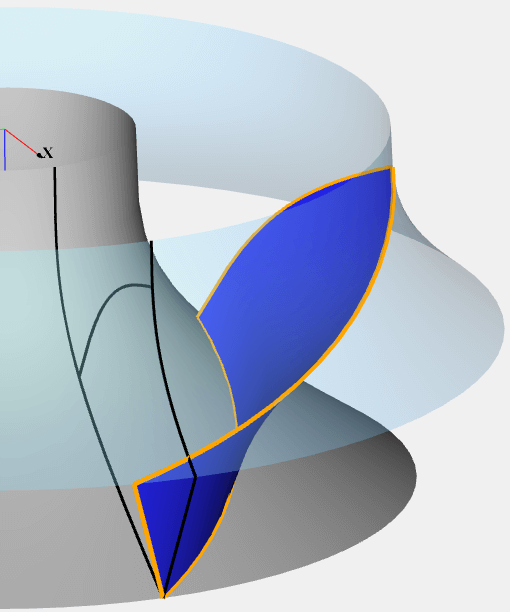

倾斜角R = -20°的叶片

倾斜度由以下因素决定

当叶片形状为自由曲面3D或直纹曲面3D时，可直接设置倾斜角。在设计模式 = 保角映射情况下，前缘和后缘的倾斜角均可设置。对于不同设计模式，仅可设置一个倾斜角，另一个由几何约束决定。

可能的警告

问题	可能的解决方案
叶片角度和叶片延伸可能导致异常叶片形状。
叶片角度和叶片延伸可能导致不可行的叶片形状。
叶片角度βB1、βB2以及子午向和切向叶片延伸的值很可能导致异常或奇怪的叶片形状。为避免后续问题，此类平均线形状将被阻止。	在这些情况下，叶片高度弯曲或呈S形。为设计合理叶片，包角不宜过低或过高。您可以 a) 修改叶片包角φ （检查叶片重叠情况）或 b) 修改叶片角度βB1和βB2 （可能需要调整主要尺寸）
ΔβB1/2（前缘/后缘）高于警告水平
所有展向的叶片角度差（最高值-最低值）超过警告水平。生成的叶片可能高度扭转。	检查生成的叶片形状，并尽可能避免展向出现较大叶片角度差。
ΔβB1/2（前缘/后缘）高于错误水平
所有展向的叶片角度差（最高值-最低值）超过错误水平。基于这些极端值的叶片设计无意义。	减小展向的叶片角度差。
由于边界条件和约束，叶片计算失败。
对于此叶片形状，将设计平均线投影到其他展向失败。	减小包角。
前缘切向掠角非常高。
前缘掠角（前缘处轮毂与轮盖平均线的切向差）非常高。此弯曲形状可能导致异常或奇怪叶片形状。	调整叶片属性，例如叶片角度。某些情况下，若可能，增加展向数量可能有所帮助。
前缘切向掠角过高。
前缘掠角（前缘处轮毂与轮盖平均线的切向差）过高。无法生成合理叶片。	调整叶片属性，例如叶片角度.
叶片边缘超出子午边界。
内部叶片展向的平均线在前缘或后缘处跨越子午范围。仅适用于展向数大于2的直纹曲面叶片。	更改前缘/后缘的子午位置，或将展向数减少至2。
子午延伸mTE与子午设计不同。
后缘的当前子午坐标（m）偏离子午轮廓设计步骤中指定的延伸值。仅适用于导入几何体（多段线）。	调整导入的m,t曲线以匹配子午延伸。在先前设计步骤中进行修改前，将平均线曲线模式从“多段线”切换为“贝塞尔曲线”更为便捷。
叶片角度βB1和/或βB2与叶片属性不同。
当前叶片角度值偏离叶片属性. 仅适用于导入几何体（多段线）。	中指定的值。检查导入的m,t曲线或β曲线，并与前缘和后缘处指定的β值进行比较。当前平均线得出的值显示在“附加视图/信息值/叶片角度βB”中。
相邻叶片的重叠可能过低/过高。
异常叶片重叠，由重叠因子F = 包角Δφ/ 节距角t（t = 360°/ 叶片数）定义。最小/最大警告水平在首选项中定义：警告级别.	修改叶片包角Δφ和/或叶片数（参见叶片角度).
耦合部分停用。可能发生叶片表面变形。
平均线当前未线性耦合，可能导致叶片表面变形。线性耦合可能已停用，或因叶片角度值偏差过大而无法实现。出现警告是因为无法确定一条或多条平均线的βB2 线与交线。通常由以下原因之一导致： a)几何上无法确定此交点（近似平行线）。 b)交点不在轮毂和轮盖平均线的端点之间。 c)交点过于接近平均线端点（低于5%）。	若线性耦合已停用，请激活。均化βB2 叶片角度值（参见叶片属性).
曲率非常高。涡旋变化可能未达到预期程度。
在m,t坐标系中，一条或多条中线方向变化不够平滑，导致局部曲率过高（βB梯度）。流体无法跟随这种高曲率，因此涡旋变化远低于预期。此外，叶片型线设计无法适应钩状中线。	通过修改内部控制点和包角，使中线从前缘到后缘的过渡更平滑。尤其应检查叶片角度的变化。 β之间的差异非常大B1和βB2可能使问题求解更困难，并需要更大的包角。
