► 蜗壳 | 截面
可在此处选择蜗壳截面的形状。图示为一般截面形状，并假设径向延伸。
截面将在后续螺旋展开区域设计步骤中根据所选设计规则和所需高度h进行缩放。
通常，应避免过小的截面宽度。可实现的截面形状很大程度上取决于制造工艺和可用空间。

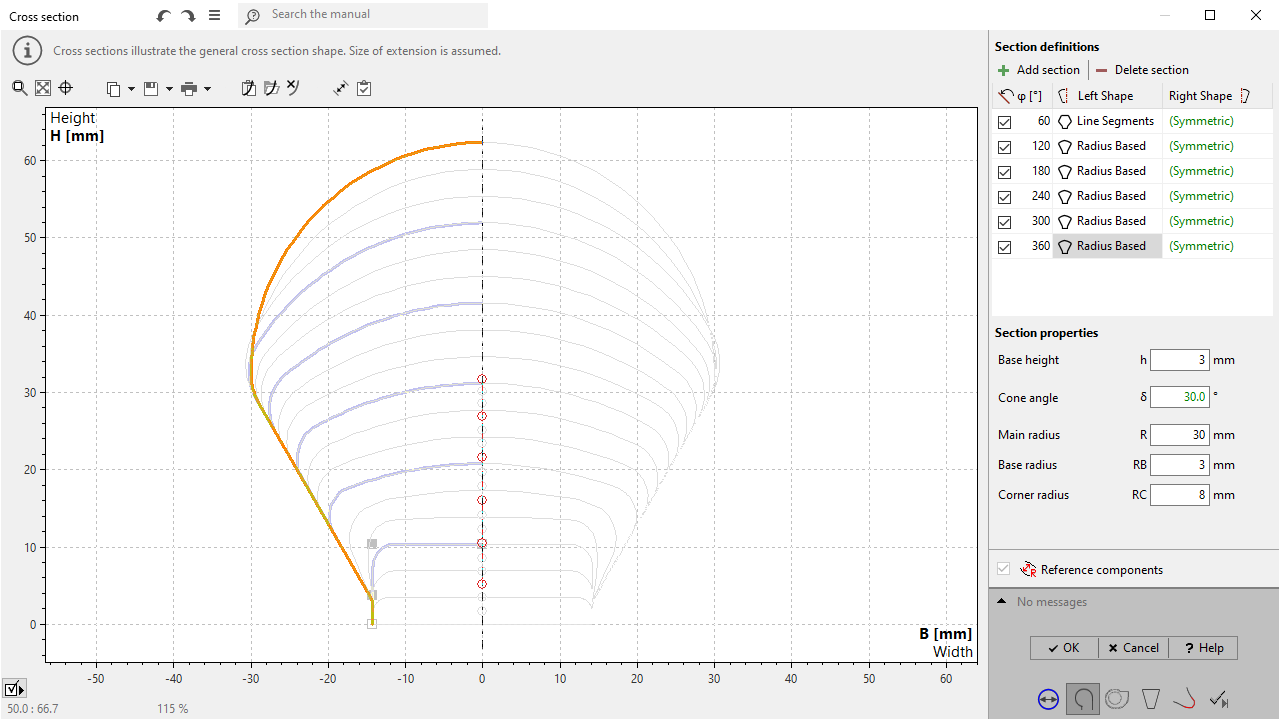

截面
表格包含截面定义（至少1个截面）。每个截面由以下内容定义：
•周向位置：角度φ
•（取消）激活通过选中左侧复选框（至少1个截面必须处于激活状态）
•左侧截面类型
•右侧可选截面类型或对称
截面定义在0° <φ ≤360°范围内进行。在φ=0°处的截面始终为平面——因此在此位置定义截面无意义。
在两个相邻截面定义之间实现平滑过渡。如果仅定义单个截面，则该定义适用于所有周向位置。
可用的截面类型如下：
|
矩形 最简单的截面形状；无法在铸件中实现；仅适用于低比转速，否则截面会过大 |
|
梯形 无法在铸件中实现；可指定角度δ；产生的截面比矩形截面更扁平，二次流强度较低 |
|
圆形 - 对称 简单的椭圆几何形状，具有有利的应力分布；不在旋转表面上发展 •椭圆半径比：展开截面时保持轴比。（比值为1时得到圆形截面） |
|
圆形 - 非对称，外部 比对称截面更有利的二次流结构；常用于混流叶轮 •椭圆半径比：展开截面时保持轴比。（比值为1时得到圆形截面） •严格外部：截面不低于进口半径 •向右开口：向右非对称展开（正z方向） •顶部方形：截面右上方方形形状 |
|
圆形 - 非对称，内部 限制径向延伸；可指定椭圆半径比； 需要额外弯曲 参见内部横截面 |
|
贝塞尔 - 矩形类型 类似于矩形；带倒角（铸造圆角） 参见贝塞尔横截面 |
|
贝塞尔 - 梯形类型 类似于梯形；带倒角（铸造圆角） 参见贝塞尔横截面 |
|
线段 参见线段横截面 |
|
基于半径 参见基于半径的横截面 |
截面属性
可在此处指定表格中当前所选截面的一些属性截面.
详细信息可参见上表及具体主题。

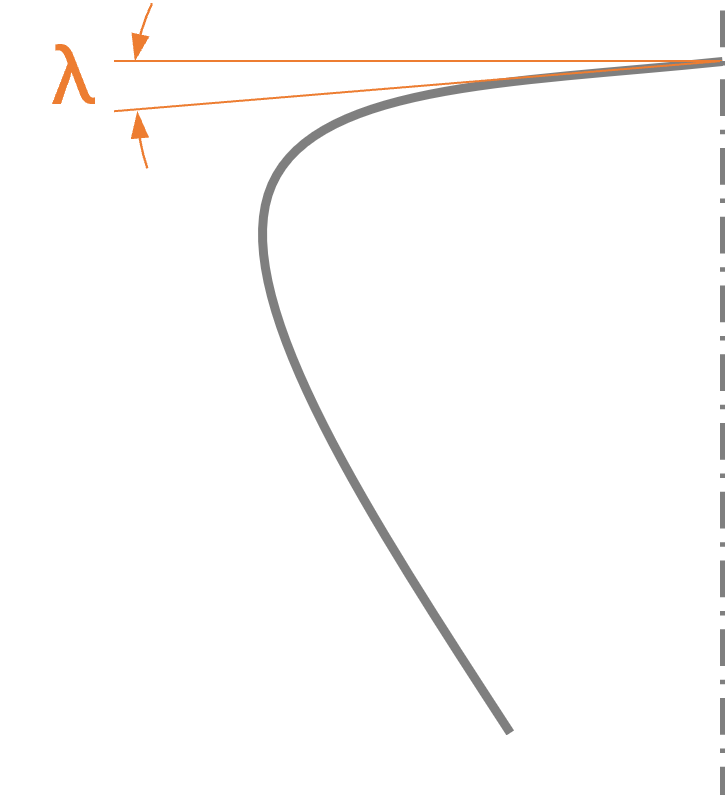

除基于半径和圆形截面类型外，每个截面定义可指定拔模角λ。 目前，由于隔舌设计问题，截面左右两侧在中心线处不形成边缘。 |
|
限制条件
对于双蜗壳，所有截面的锥角（开口）必须恒定。因此，圆形类型和线段不可用。
如果项目中已包含任何这些不可行的截面类型，则在选择双蜗壳类型时会自动转换（参见设置与进口）。将显示以下消息：
•“由于双蜗壳要求，蜗壳截面类型已修改。”
如果任何截面类型被自动修改
•“由于双蜗壳要求，锥角已修改。”
如果任何截面的锥角被自动调整
