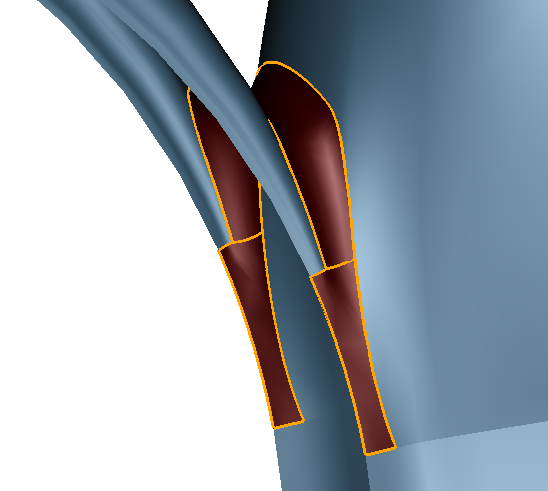

对于圆角隔舌设计，螺旋面与扩散器在其相交曲线处进行修剪和倒圆。
前提条件：
•的↑和曲率增大：子午延伸的减小必须足够高，以使螺旋面与扩散器相交。
|
相应的倒圆角半径可指定。 此外，扩压器基础形状因子定义第一个扩散器截面底侧的圆度，取值范围为0.2至1： •0 = 有棱角的底侧（如螺旋截面） •1 = 完全圆滑的底侧 该系数影响相交曲线的形状，从而影响隔舌的形状。高值有助于实现螺旋面与扩散器的相交，作为圆角隔舌的前提条件。 |

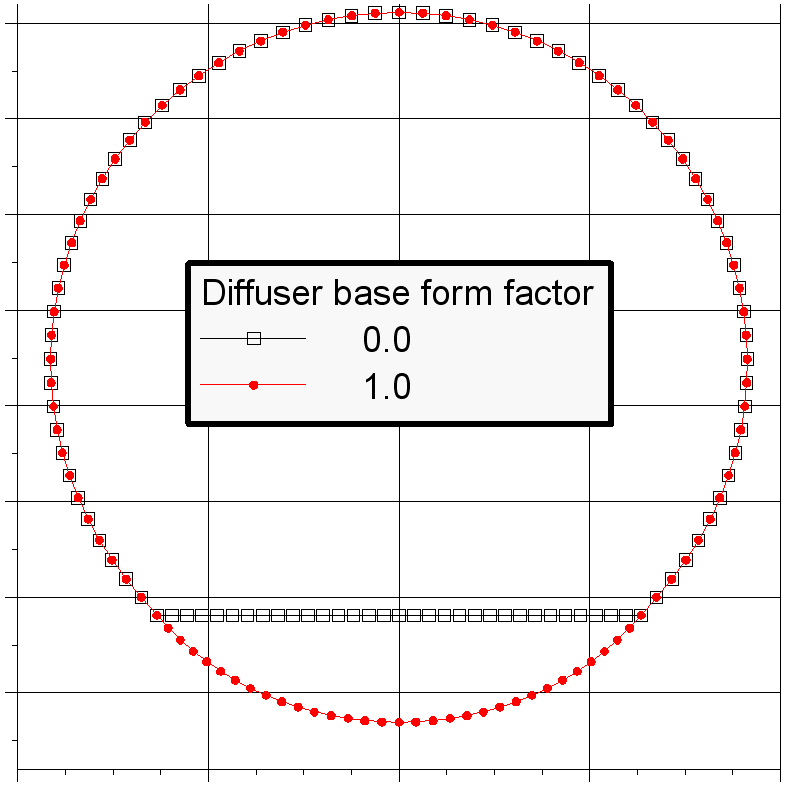

圆形螺旋截面的扩散器底形系数

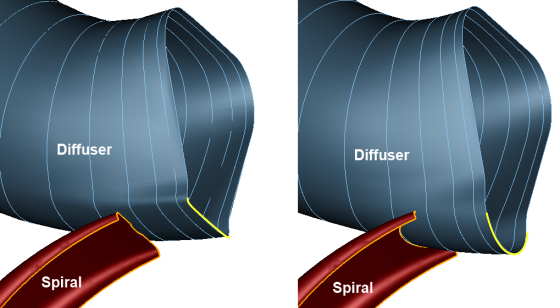

比较线段型螺旋截面的扩散器底形系数0.2与1.0
的螺旋起始位置表示螺旋面起始的角度位置，并影响螺旋面与扩散器的相交。该值必须至少为1°，且小于螺旋面与扩散器的相交位置。若自动被激活，则自动确定最佳角度位置。

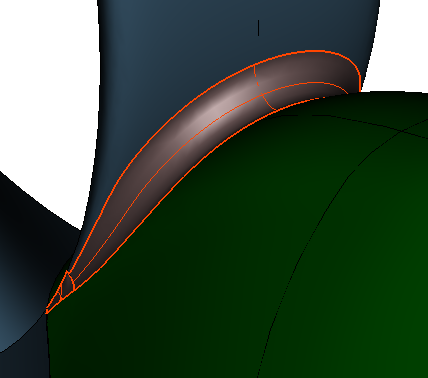

的曲面过渡定义侧面补丁曲面与中央圆角曲面之间的过渡：
•相切：两曲面间相切过渡（耗时）
•非相切：两曲面间无相切过渡
•自动：尝试相切过渡。若失败，则使用非相切过渡。（耗时）
若已选择圆角隔舌模式，则三维模型被设置为模型状态“仅实体”，因为只有在每次设计更新后，根据圆角修剪的螺旋面和扩散器曲面才可见。 |
|
